Las abrazaderas de tensión sostienen cargas críticas en líneas aéreas. Su desgaste puede comenzar mucho antes de que se produzca una rotura visible. Por eso,la inspección exige método, experiencia y registros comparables.
El informe Long-Term Reliability Assessment 2024 de NERC advierte sobre redes envejecidas y mayores exigencias climáticas. CIGRE también destaca la importancia de controlar conexiones, herrajes y conductores durante su vida útil. Estos documentos no ofrecen una cifra universal para cada abrazadera. La razón es clara: influyen en el material, la carga, la contaminación y el ambiente.
Busque hilos de aluminio deformados, marcas de deslizamiento y corrosión alrededor del cuerpo metálico. Un cambio de color puede revelar calentamiento localizado. También conviene revisar el par de apriete, la alineación y las zonas con vibración eólica. La termografía ayuda, pero no reemplaza una inspección visual detallada. Un registro fotográfico facilita comparar el mismo punto durante cada campaña.
La pregunta técnica es directa: Cómo identificar signos tempranos de desgaste mecánico en abrazaderas de tensión. La respuesta combina observación, medición y criterio profesional. Pequeñas grietas importantes. Un ruido metálico también. La norma IEEE 524 resalta la necesidad de procedimientos controlados durante el tendido y mantenimiento de conductores. Sin embargo, ningún informe sustituye la experiencia del inspector en campo. A veces, una abrazadera aparentemente estable merece reemplazo preventivo. Aquí conviene reconocer una limitación: los umbrales pueden variar entre fabricantes y diseños. Por ello, las decisiones deben contrastarse con especificaciones técnicas, historial de carga y recomendaciones del fabricante.

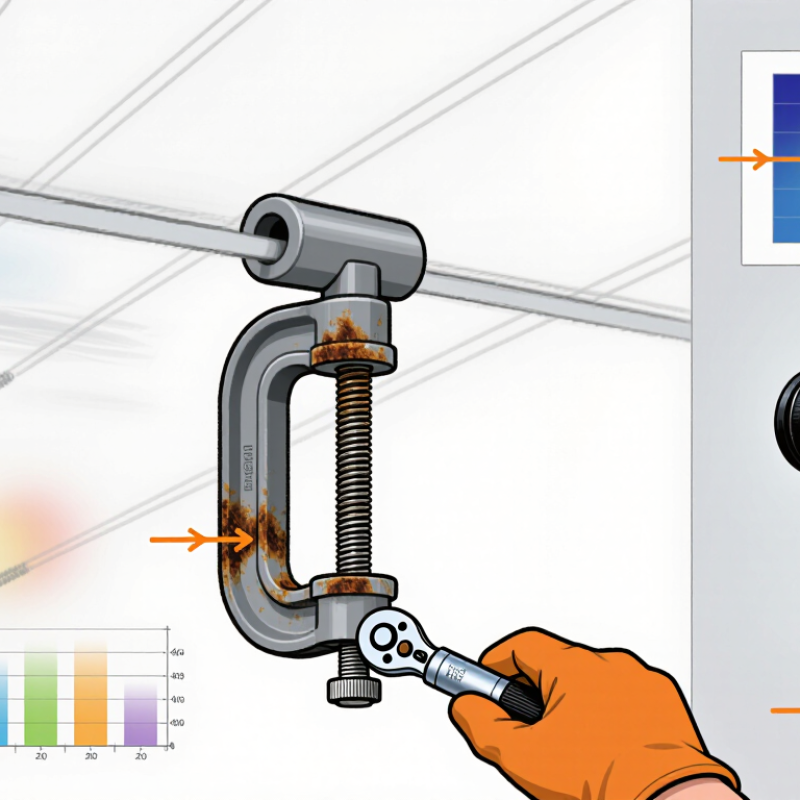

Arriba 2026 ¿Cómo detectar desgaste en abrazaderas de tensión?
Inspeccionar corrosión, grietas y deformaciones según IEC 61284
La revisión debe comenzar con la línea desenergizada y personal competente. Limpie suavemente la superficie, sin ocultar picaduras ni residuos adheridos. Observe la abrazadera bajo buena iluminación, especialmente en uniones, bordes y zonas de contacto con el conductor.
La corrosión superficial puede parecer menor, pero las cavidades profundas reducen la sección resistente. Busque manchas rojizas, escamas, pérdida de corteza y cambios de textura. Una grieta fina exige atención. Puede avanzar alrededor del orificio, la mordaza o el cuerpo fundido. Utilice lupa, fotografías comparativas y, cuando proceda, ensayos no destructivos.
También deben medirse deformaciones visibles. Compare la geometría con planos aprobados o con una pieza nueva del mismo diseño. Una mordaza abierta, un perno inclinado o una curvatura irregular pueden indicar sobrecarga. No fuerce la pieza para “comprobar” su resistencia. Es una práctica insegura.
IEC 61284 ofrece una referencia técnica para herrajes de líneas aéreas, pero la evaluación debe considerar su edición vigente, especificaciones del proyecto y registros de servicio. Documente ubicación, fecha, hallazgos y medidas tomadas. Una fotografía aislada no siempre revela el desgaste real. A veces, una abrazadera aparentemente estable ya perdió material internamente. La inspección visual ayuda, pero no es infalible. Si existen grietas activas, deformación severa o corrosión profunda, retire el elemento del servicio siguiendo el procedimiento autorizado.
| Dimensión de inspección | Verificación de campo | Hallazgo típico | Criterio de selección | Nivel de riesgo | Acción recomendada |
|---|---|---|---|---|---|
| corrosión superficial | Inspeccione el cuerpo de la abrazadera, los pernos, las tuercas, las arandelas y las piezas de bloqueo mediante una inspección visual y un cepillo de limpieza suave. | Decoloración, productos de corrosión blancos en el aluminio u óxido de color marrón rojizo en los herrajes de acero al carbono. | Se puede controlar la oxidación superficial leve, sin descamación. La descamación, el picado, la pérdida de sección o la corrosión en las zonas de carga requieren una evaluación de ingeniería. | De moderado a alto | Limpie únicamente cuando lo permita el procedimiento de mantenimiento; reemplace las piezas o la abrazadera completa cuando la pérdida de sección afecte las roscas, las superficies de apoyo o las trayectorias de carga. |
| Picaduras y ataque localizado | Utilice una inspección visual minuciosa y, cuando sea necesario, un medidor de profundidad de picaduras o una medición con nonio calibrado. | Pequeñas cavidades cerca de puntos de drenaje, interfaces, grietas o contactos entre metales diferentes. | Cualquier cavidad profunda o agrupada en una sección sometida a mucha tensión es inaceptable sin una evaluación estructural documentada; no elimine las evidencias antes de registrarlas. | Alto | Registre la ubicación y la profundidad máxima, compárela con la sección transversal original y retírela del servicio si no se puede verificar la sección restante o la capacidad de la abrazadera. |
| Grietas en el cuerpo | Inspeccione los bordes, los radios, los orificios para pernos, las transiciones de fundición y las áreas adyacentes a la ranura del conductor; utilice líquidos penetrantes u otro método de END adecuado cuando sea necesario. | Fisuras finas, ramificaciones o grietas abiertas en componentes fundidos o forjados. | Una grieta en un componente portante, orificio de perno, ranura de conductor o elemento de retención constituye una condición de rechazo a menos que sea evaluada y aceptada formalmente por el ingeniero responsable. | Crítico | Aísle el conjunto afectado, evite aplicarle más carga en la medida de lo posible y reemplace la pieza o abrazadera dañada. No realice reparaciones por soldadura sin un procedimiento de ingeniería aprobado. |
| Deformación y flexión | Compare la abrazadera con los planos, una referencia en buen estado o las dimensiones de instalación registradas; compruebe la alineación y la simetría. | Placas laterales separadas, orejas dobladas, ranuras deformadas o contacto irregular alrededor del conductor. | La deformación permanente, la pérdida del área de contacto diseñada o la desalineación que impide un asentamiento correcto son inaceptables. | Alto | No realice ajustes en el lugar de instalación a menos que se autorice específicamente. Identifique la causa, como una sobrecarga o una instalación incorrecta, y reemplace el componente afectado. |
| Estado del perno, la tuerca y la rosca | Compruebe el acoplamiento de la rosca, la posición de la tuerca, el estado de la arandela, el método de bloqueo y cualquier indicio de aflojamiento o desgaste. | Piezas de bloqueo faltantes, roscas dañadas, caras planas redondeadas, tuercas atascadas o un número reducido de roscas acopladas. | Todos los elementos de fijación y dispositivos de bloqueo especificados deben estar presentes, correctamente acoplados y en buen estado. No se aceptan elementos de fijación dañados o atascados. | Crítico | Sustituya el conjunto de fijaciones afectado utilizando el material y el procedimiento de apriete aprobados; verifique el par de apriete únicamente con una herramienta calibrada y la especificación de instalación aplicable. |
| Impresión del conductor o del cable de acero | Examine la ranura de contacto para detectar bordes afilados, hendiduras anormales, daños en los filamentos, desgaste por fricción y filamentos desplazados. | Marcas de desgaste pulidas, aplanamiento localizado, abrasión de los filamentos o marcas de movimiento en la salida de la abrazadera. | No debe haber hilos rotos, abrasión severa, bordes de abrazadera afilados ni daños por contacto que reduzcan la sección transversal del conductor o del cable. | Alto | Detenga el vehículo e investigue cualquier movimiento anormal o presión de contacto incorrecta; evalúe el conductor por separado y reemplace la abrazadera si la ranura o la geometría de contacto están comprometidas. |
| Deslizamiento o pérdida de tensión | Verifique las marcas de referencia, la posición de la abrazadera, los cambios de flecha, el desplazamiento de los componentes y cualquier movimiento con respecto al conductor o al punto de fijación. | Marcas de testigos desplazadas, mayor hundimiento, residuos que se desprenden o un hueco visible en la zona de asientos diseñada. | Cualquier movimiento o cambio inexplicable en la comba es un defecto que requiere una evaluación inmediata de la trayectoria de la carga; no se fíe del juicio visual del par de torsión. | Crítico | Asegure la zona de trabajo, determine la causa, verifique la idoneidad y la instalación de la abrazadera, y reemplácela o vuelva a tensarla únicamente siguiendo un método de mantenimiento aprobado. |
| Contacto eléctrico e interacción galvánica | Inspeccione las interfaces entre el aluminio, el acero, el cobre, los recubrimientos y las arandelas protectoras; busque polvo blanco, depósitos negros o áreas quemadas. | Corrosión galvánica, deterioro del recubrimiento, marcas de arco eléctrico o decoloración localizada por calentamiento. | No se observaron indicios de sobrecalentamiento, formación de arcos eléctricos, ataque de metales incompatibles ni pérdida de la trayectoria de contacto eléctrico prevista. | Alto | Investigar la carga eléctrica y la compatibilidad de los materiales; sustituir las interfaces dañadas y restablecer la disposición de protección o conexión a tierra especificada. |
| Verificación dimensional y de ajuste | Confirme el diámetro del conductor o cable, el tamaño de la abrazadera, el asiento de la ranura, la separación de los pernos y la orientación de las piezas de acoplamiento con respecto a los planos aprobados. | Tamaño incorrecto, ajuste incompleto, piezas que no coinciden o huecos visibles causados por un montaje incorrecto. | El conjunto debe coincidir con el rango de conductores/cables y la configuración de instalación especificados; cualquier discrepancia dimensional es motivo de rechazo. | Crítico | Retire los componentes incorrectos y reinstale el conjunto completo aprobado siguiendo las instrucciones de trabajo correspondientes. |
| Registros de inspección y tendencias | Registrar la ubicación del activo, la fecha, fotografías, dimensiones del defecto, exposición ambiental, reparaciones previas y método de inspección. | Corrosión repetida, movimiento progresivo o deformación creciente entre los ciclos de inspección. | Una tendencia que empeora o la falta de datos de inspección críticos requiere un intervalo más corto y una decisión de ingeniería documentada. | De moderado a alto | Actualizar el historial de estado, compararlo con los registros anteriores y priorizar las labores correctivas según la consecuencia, la gravedad del defecto y la carga estructural. |
Importante: La norma IEC 61284 establece los requisitos y principios de verificación para los accesorios de líneas aéreas; no sustituye el diseño aprobado, las instrucciones de instalación, los límites establecidos por el propietario del activo ni una evaluación de ingeniería cualificada. Los criterios de selección anteriores son una guía práctica para la inspección y no deben considerarse límites de sustitución universales.
Comience con la línea desenergizada y personal competente. La seguridad no admite atajos. Confirme el procedimiento autorizado.
Revise uniones, bordes, orificios y zonas de contacto con el conductor. Use buena iluminación. Limpie suavemente la superficie.
Busque manchas rojizas, escamas, cavidades profundas y cambios de textura. La corrosión puede reducir la sección resistente. Lo superficial engaña.
Fotografíela y compárela durante revisiones posteriores. Examine mordazas, orificios y cuerpos fundidos con lupa. Una grieta pequeña puede avanzar.
Compare su geometría con planos aprobados o una pieza nueva equivalente. Observe mordazas abiertas, pernos inclinados y curvaturas irregulares. No fuerce la pieza.
Utilice una llave dinamométrica calibrada y registre el valor en N·m. Limpie la rosca antes de medir. No apriete a ojo.
Busque marcas brillantes, polvo metálico, roscas deformadas y separaciones irregulares. También revise desplazamientos y vibraciones. A veces pasan desapercibidos.
Detenga la operación y examine la rosca. Podría estar dañada o contaminada. Si gira demasiado, puede existir pérdida de tensión.
Anote fecha, ubicación, valores medidos, fotografías y observaciones. Marque la posición inicial con pintura de inspección. Ese detalle suele olvidarse.
Retírela siguiendo el procedimiento autorizado si presenta grietas activas, deformación severa o corrosión profunda. La inspección visual ayuda, pero no es infalible.
Detectar a tiempo el desgaste en las abrazaderas de tensión es esencial para mantener la seguridad y confiabilidad de una instalación. El proceso debe comenzar con una inspección visual conforme a la IEC 61284, buscando corrosión, grietas, deformaciones o marcas anormales. También conviene medir la pérdida de sección en porcentaje y el diámetro residual en milímetros, ya que estos datos permiten evaluar la reducción efectiva del material. La revisión del par de apriete, pronunciada en N·m, ayuda a identificar aflojamientos, desplazamientos o señales de montaje deficientes.
Para completar el diagnóstico, se debe comparar la carga de gradual medida en kN con la ficha técnica correspondiente. La evaluación del riesgo debe integrar la carga aplicada, la temperatura en °C y el historial de desgaste registrado. Aplicar este método responde a la pregunta “Cómo identificar signos tempranos de desgaste mecánico en abrazaderas de tensión” y facilitar decidir si es necesario ajustar, inspeccionar con mayor frecuencia o sustituir el herraje antes de que afecte al funcionamiento del sistema.
