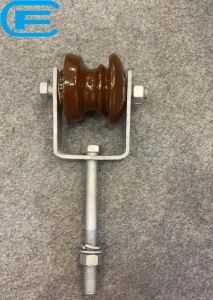

Aisladores de grillete y carrete de porcelana de alta resistencia dieléctrica y mecánica para líneas aéreas de distribución.
En la infraestructura de distribución de energía actual, la demanda de confiabilidad en redes de distribución aérea de media y baja tensión está aumentando exponencialmente. Los aisladores de grillete (shackle insulators), conocidos en diversas regiones hispanohablantes como aisladores de carrete o roldana, desempeñan un papel fundamental para soportar cargas de tracción severas en los extremos de líneas de transmisión, esquinas y tramos rectos de tensión moderada.
Como líderes en el desarrollo de equipos eléctricos y componentes cerámicos de ingeniería, entendemos que un aislador de grillete no es un elemento pasivo simple. Es la barrera dieléctrica crítica que previene arcos eléctricos y cortocircuitos catastróficos bajo fluctuaciones climáticas extremas. El diseño y proceso de esmaltado determinan directamente la vida útil de las redes eléctricas de distribución secundarias.
Los aisladores de tipo grillete son especialmente solicitados en los sistemas de distribución debido a su capacidad para soportar fuerzas mecánicas tanto horizontales como verticales cuando se montan en pernos en D (D-Iron cleats). A diferencia de otros aisladores de suspensión, el aislador de carrete minimiza la fatiga por vibración eólica del conductor.
El sector global de distribución eléctrica se enfrenta hoy a dos desafíos críticos: la integración de energías renovables intermitentes y el aumento de eventos climáticos severos causados por el cambio climático. Estos factores exigen una evolución en los materiales cerámicos tradicionales. Las tendencias actuales se enfocan en:
Para los ingenieros de compras de compañías eléctricas nacionales, contratistas EPC internacionales y distribuidores mayoristas de materiales eléctricos, la adquisición de aisladores de grillete va más allá de buscar el precio unitario más bajo. Los compradores estratégicos priorizan los siguientes factores clave:
1. Certificaciones de Terceros y Ensayos de Tipo (Type Tests): Los informes de prueba de laboratorios acreditados (como KEMA, CESI o equivalentes nacionales) que confirmen que los aisladores ED-2b, ED-1 y S-80 cumplen rigurosamente con los requisitos mecánicos y eléctricos establecidos en la norma ANSI C29.3 son indispensables para mitigar riesgos legales y de infraestructura.
2. Consistencia en el Suministro de Herrajes Metálicos: La integración de ganchos en D (D-Iron Brackets) galvanizados en caliente según la norma ASTM A153 asegura una excelente resistencia a la corrosión galvánica. Los clientes exigen que el fabricante proporcione el conjunto completo (aislador + herraje) bajo un único control de calidad para evitar problemas de ajuste dimensional en el campo.
3. Logística Segura y Embalaje de Alta Resistencia: La porcelana es propensa a astillarse debido a impactos mecánicos durante el tránsito marítimo internacional. El uso de palets de madera tratados térmicamente con cajas de cartón reforzado con celdas de amortiguación interna es una demanda no negociable para garantizar una tasa de rotura cero al momento de la entrega en el almacén de destino.
Perfil Corporativo y Capacidades de Ingeniería Global
Hebei Renol Power Co., Ltd. es una empresa profesional especializada en la investigación, desarrollo, fabricación y suministro de equipos eléctricos y soluciones relacionadas. Desde nuestra fundación, nos hemos comprometido con la filosofía corporativa de "tecnología líder, calidad primero", enfocándonos en proporcionar productos y servicios seguros, eficientes y confiables para la industria eléctrica global.
Con años de experiencia e innovación continua, Hebei Renol Power Co., Ltd. ha establecido una sólida reputación en el sector de equipos eléctricos. Nuestra empresa no solo atiende al dinámico mercado nacional chino, sino que también expande activamente su presencia global, exportando productos y soluciones a diversos mercados internacionales de Europa, América Latina, Medio Oriente y el Sudeste Asiático, donde somos ampliamente reconocidos por la estabilidad de nuestros productos y nuestro servicio profesional.
Ubicada en la provincia de Hebei, China, la base de producción de Hebei Renol Power Co., Ltd. opera con instalaciones de manufactura modernas, talleres estandarizados, capacidades avanzadas de I+D y laboratorios de pruebas equipados con tecnología de punta. Nuestro equipo humano altamente calificado está compuesto por ingenieros experimentados, especialistas técnicos y profesionales de la industria que optimizan continuamente los procesos de fabricación y promueven la innovación de productos.
Al integrar tecnología avanzada, una gestión de calidad rigurosa y sistemas de producción eficientes, garantizamos que cada etapa, desde el diseño computarizado de moldes y la selección de materias primas hasta el moldeado, cocción e inspección final, cumpla con los estándares más exigentes de la industria internacional.
En Hebei Renol Power Co., Ltd., el desarrollo tecnológico y la garantía de calidad son las piedras angulares de nuestro negocio. Hemos implementado un sistema de gestión de calidad integral certificado bajo la norma ISO 9001, lo que nos permite controlar estrictamente cada fase del proceso productivo, desde la recepción de materias primas críticas como el feldespato y la arcilla de bola, hasta las pruebas de estrés mecánico previas al embalaje.
Nuestras instalaciones de prueba están equipadas para realizar ensayos de tracción mecánica, pruebas de resistencia al choque térmico, pruebas de porosidad por presión de fucsina y pruebas de tensión de contorneo de frecuencia industrial en condiciones secas y húmedas.
Una mirada al interior de nuestras líneas de producción automatizadas y procesos de control de calidad.
Nuestras ventajas tecnológicas se centran en la implementación de principios de la industria 4.0. El mecanizado de flexión y el corte automatizados garantizan una tolerancia dimensional extremadamente estrecha en los ganchos tipo D y pasadores metálicos. El sistema de secado a temperatura controlada elimina los gradientes de humedad internos en los cuerpos cerámicos verdes, minimizando las tensiones estructurales internas antes de ingresar a los hornos de túnel continuos a 1250°C. Esta infraestructura tecnológica avanzada reduce el índice de fallas dieléctricas y mecánicas a menos del 0.05%.
Cómo los aisladores de grillete de Hebei Renol Power responden a las condiciones del mundo real.
En áreas rurales propensas a fuertes vientos y caídas de ramas de árboles, los aisladores de grillete instalados verticalmente con herraje tipo D evitan que el conductor de aluminio con alma de acero (ACSR) se suelte del poste. La porcelana esmaltada marrón proporciona una excelente resistencia a los rayos UV, garantizando que el aislador retenga sus propiedades dieléctricas inalteradas durante décadas de exposición solar directa.
En los sistemas ferroviarios de cercanías y líneas de alimentación auxiliares para tranvías, la vibración mecánica cíclica causada por el paso de los trenes destruye los componentes plásticos sintéticos. Los aisladores cerámicos rígidos ED-2 y ED-2c de Renol Power amortiguan mecánicamente la fatiga estresante y aseguran el correcto aislamiento en las catenarias de soporte y líneas de distribución secundarias a lo largo de las vías ferroviarias.
La niebla salina deposita una capa conductora sobre la superficie del aislador. Para solucionar esto, los modelos de clase ANSI de Hebei Renol Power están diseñados con ranuras de fuga optimizadas y esmalte de alta calidad libre de porosidades que facilita la limpieza natural del aislador por medio de la lluvia, bloqueando de forma segura las corrientes de fuga eléctricas dañinas.
Las subestaciones compactas integradas en parques industriales requieren conectores de distribución robustos. Los aisladores de grillete combinados con soportes metálicos soldados por láser permiten una transición directa y ordenada de conductores pesados desde el transformador exterior hacia los postes de transición interiores, resistiendo picos repentinos de corriente de cortocircuito sin fracturarse mecánicamente.
Respuestas técnicas completas para diseñadores de sistemas eléctricos y agentes de adquisiciones.
Los aisladores de la serie ED-2 difieren principalmente en sus dimensiones físicas, diámetro de conducto para perno de fijación, distancia de fuga y resistencia mecánica a la tracción de acuerdo con las clases especificadas en la norma ANSI C29.3. Por ejemplo, el modelo ED-2b está clasificado para líneas de baja tensión más robustas y ofrece una mayor distancia de aislamiento en comparación con el ED-1 estándar, permitiendo su uso seguro en climas más húmedos o áreas con mayor polución. El modelo ED-2c proporciona una mayor altura y radio de curvatura de la garganta del conductor para soportar cables de distribución de mayor calibre.
La porcelana procesada por vía húmeda (wet-process porcelain) ofrece una densidad estructural y homogeneidad molecular muy superiores al vidrio para aplicaciones de soporte de conductores de baja tensión. La porcelana cocida a alta temperatura posee una excelente resistencia al desgaste mecánico y no sufre de fatiga térmica ante cambios bruscos de temperatura. Además, bajo condiciones de sobretensión crítica o arco eléctrico, la porcelana no se desintegra explosivamente como el vidrio templado, manteniendo el soporte físico del cable y evitando la caída destructiva del conductor activo al suelo.
El control de calidad interno de Renol Power incluye una rigurosa prueba de porosidad por penetración de colorante a alta presión física de acuerdo con la norma IEC. La materia prima arcillosa se procesa a través de filtros prensa de última generación para eliminar burbujas de aire atrapadas. Adicionalmente, se realizan inspecciones de muestreo donde se fracturan piezas al azar y se sumergen en fucsina básica bajo una presión superior a 15 MPa durante varias horas para certificar la densidad cero del material.
Todos los ganchos metálicos soldados y pernos roscados asociados con nuestros aisladores de grillete se someten a un tratamiento de galvanizado por inmersión en caliente (HDG) según las normas ASTM A153 e ISO 1461. Este proceso deposita una capa protectora uniforme de zinc de al menos 85 micras de espesor, la cual crea una barrera física y un ánodo de sacrificio galvánico, extendiendo la vida útil del metal ante la corrosión por más de 30 años en entornos húmedos e industriales altamente corrosivos.
Podemos fabricar aisladores con esmalte de porcelana en color marrón (ANSI Brown) o gris claro (ANSI Gray), dependiendo de los requerimientos visuales o de diseño de la empresa de servicios públicos (Utility). También es factible imprimir el logotipo de la compañía eléctrica, año de fabricación y capacidad de carga mecánica en la superficie de la porcelana antes del horneado, asegurando un marcado permanente, legible e inalterable indispensable para auditorías de activos a largo plazo.
Aisladores de gancho, gemelos e integrados de alta resistencia dieléctrica optimizados para soportar condiciones climáticas severas.
