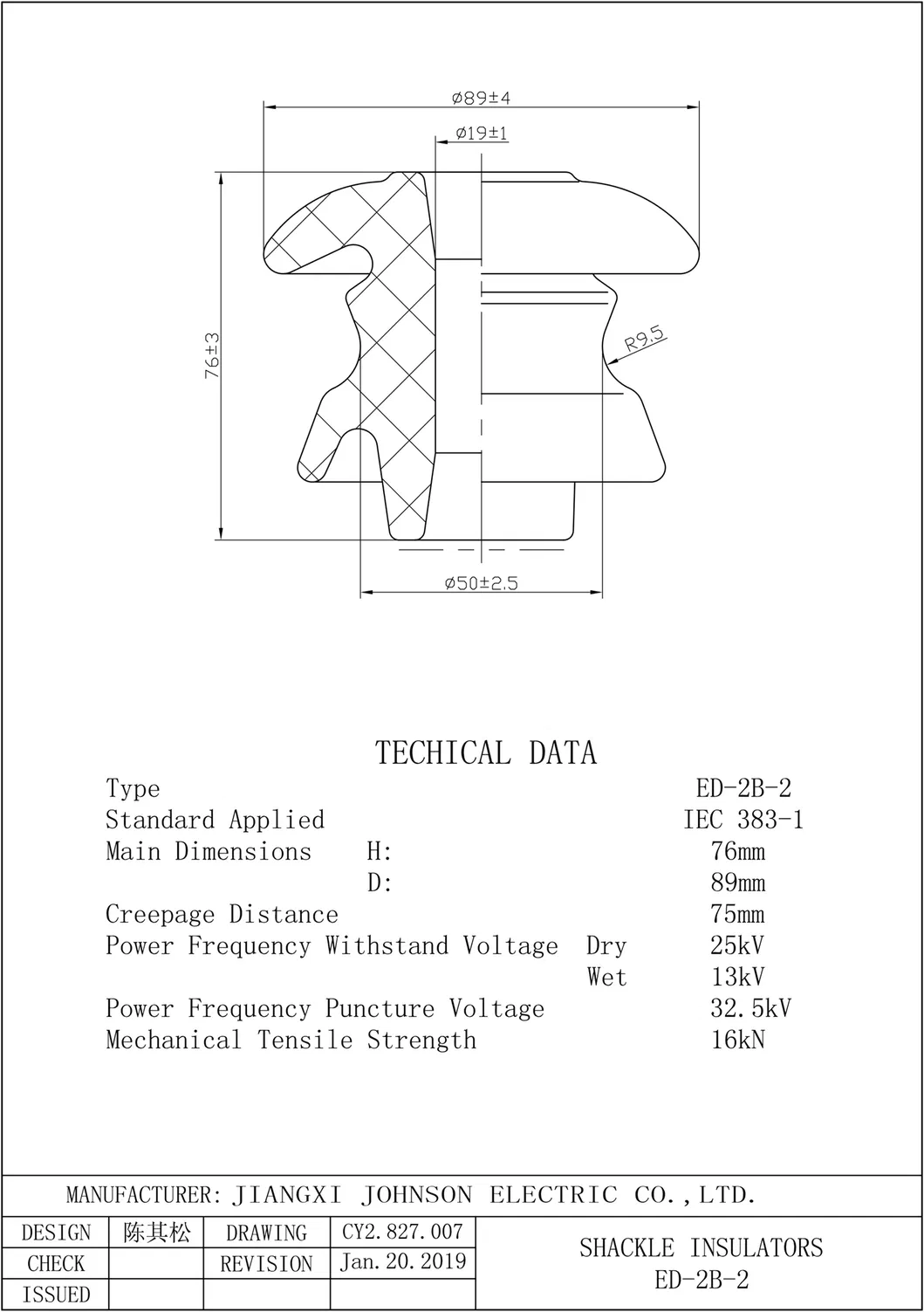

| Aislantes de grilletes | |||||||
| Tipo | ED-1 | ED-2 | ED-2B | ED-2C | ED-3 | ED-4 | |
| 📏 Dimensiones | |||||||
| Distancia de fuga | mm | 70 | 64 | 64 | 68 | 54 | 51 |
| ⚙️ Valores mecánicos | |||||||
| Fuerza transversal | kn | 13,6 | 11,4 | 16 | 11,4 | 9,1 | 9,1 |
| ⚡ Valores eléctricos | |||||||
| Tensión de destello seco de baja frecuencia | kv | 30 | 25 | 25 | 25 | 18 | 15 |
| Tensión de descarga húmeda de baja frecuencia | kv | 17 | 13 | 13 | 13 | 10 | 8 |
| 📦 Datos de embalaje y envío | |||||||
| Peso neto, aproximado | kg | 0,60 | 0,45 | 0,50 | 0,50 | 0,25 | 0,20 |

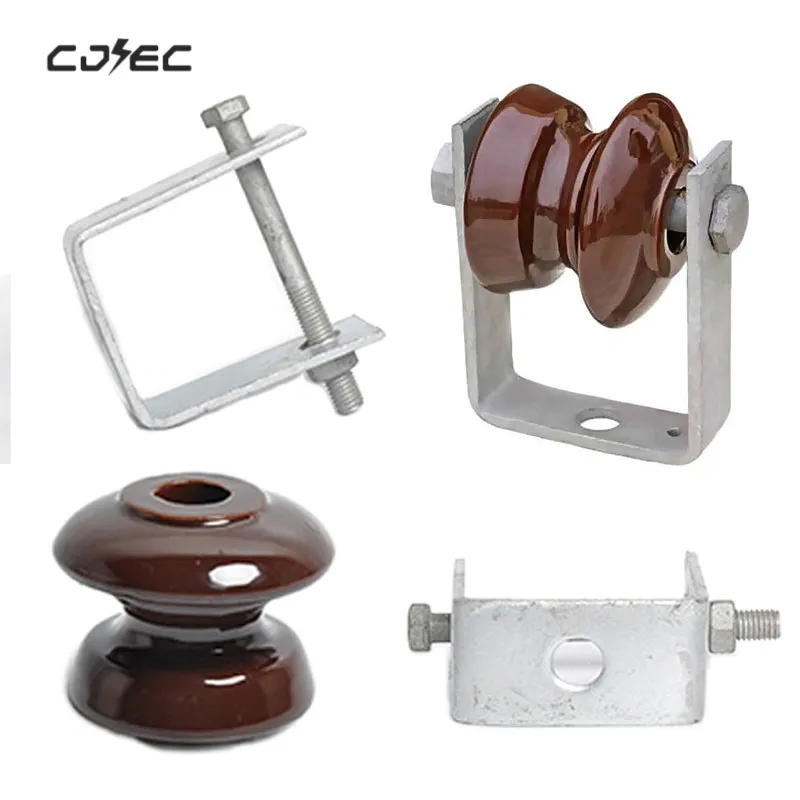

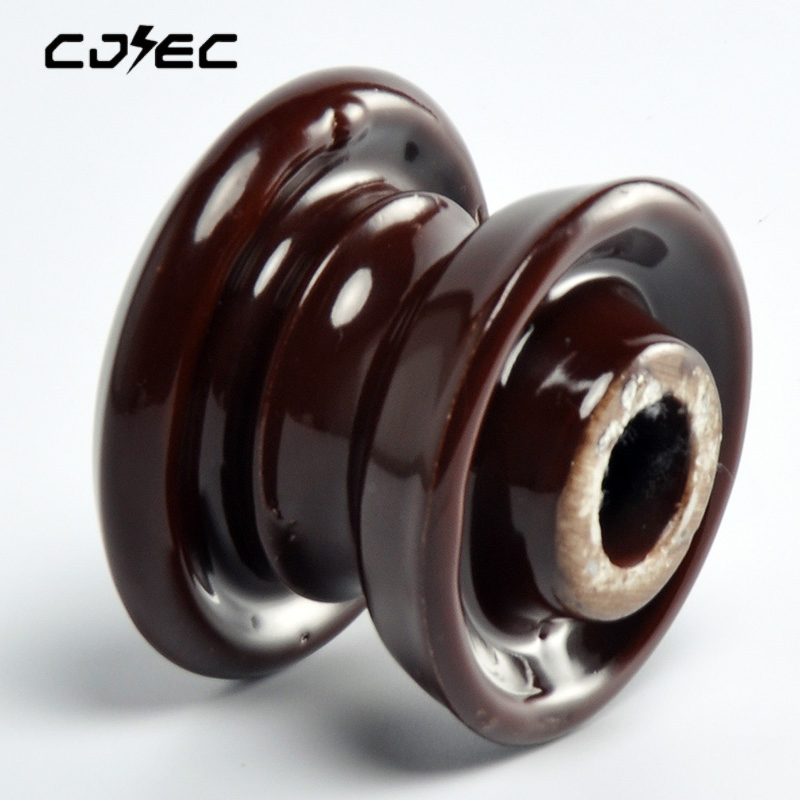

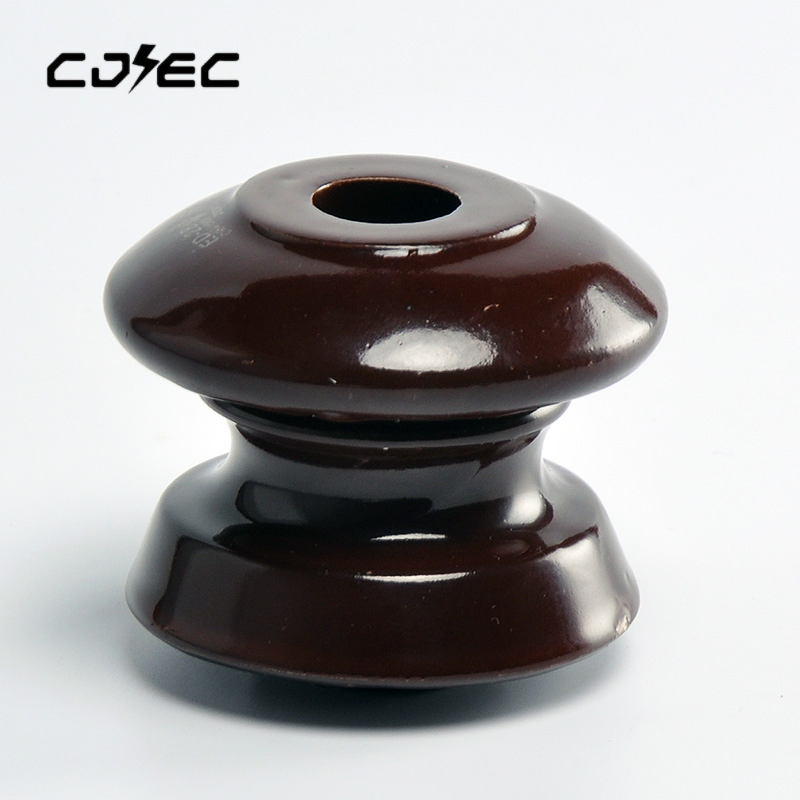

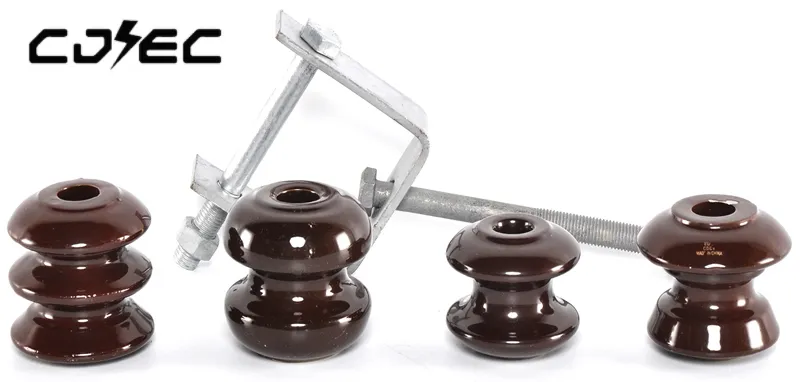

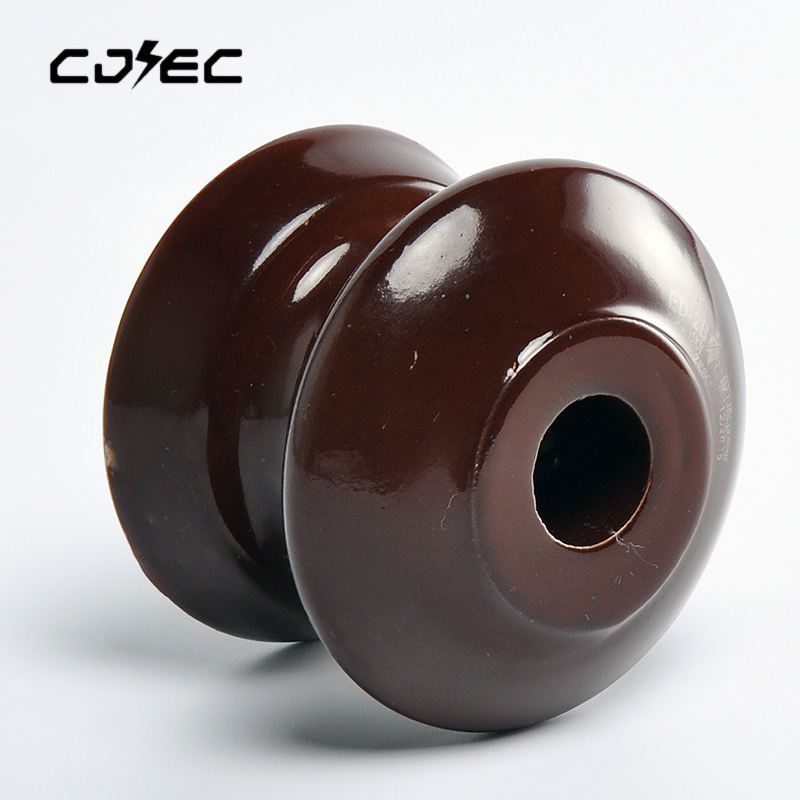

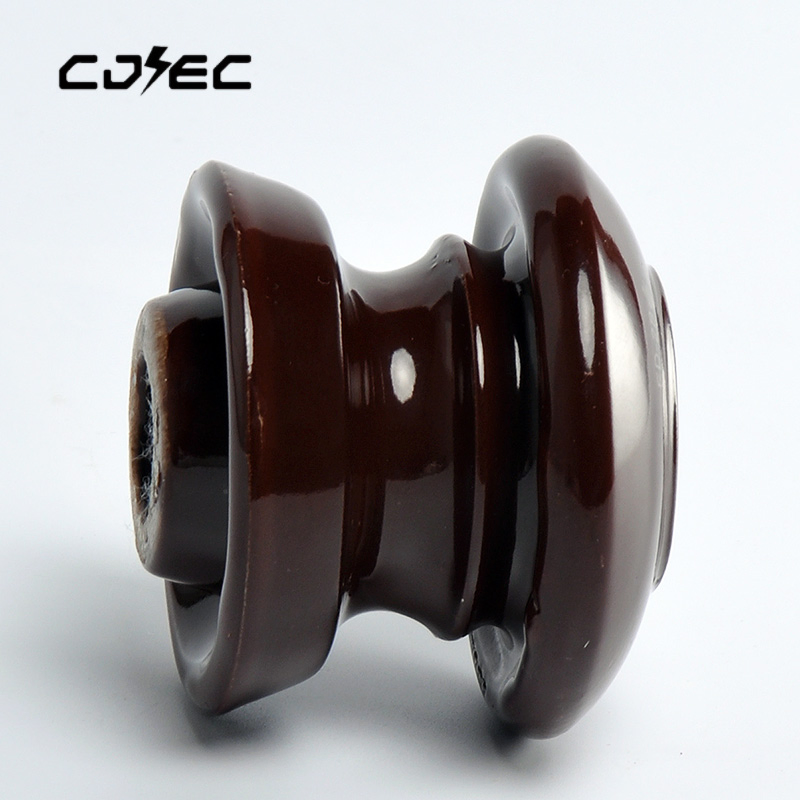

Es un componente de cerámica diseñado para aislar eléctricamente y soportar físicamente los conductores de líneas aéreas de distribución de baja y media tensión, evitando cortocircuitos.
Las principales diferencias se centran en sus dimensiones físicas, su distancia de fuga (desde 51 mm en el modelo ED-4 hasta 70 mm en el ED-1), su resistencia mecánica transversal y sus límites de tensión eléctrica.
El modelo ED-2B destaca por ofrecer la mayor resistencia transversal con un valor de 16 kN, superando a los demás modelos de la misma serie.
Define la capacidad del aislador para resistir arcos eléctricos bajo condiciones de lluvia o alta humedad ambiental. Por ejemplo, el modelo ED-1 soporta hasta 17 kV en condiciones húmedas.
Una mayor distancia de fuga reduce la probabilidad de que se generen corrientes de fuga superficiales en presencia de contaminación (polvo, salinidad o humedad), mejorando la fiabilidad del sistema eléctrico.
