Uno de los mejores fabricantes de materiales de media tensión para la transmisión y distribución de potencia en China.

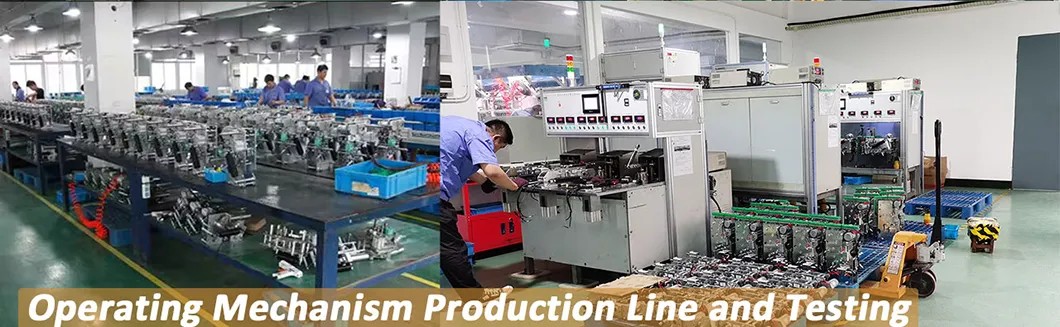

Centrados en el mecanismo de funcionamiento, el vacío y su recloser disyuntor. Contamos con una alta capacidad de producción e investigación y desarrollo, suministrando componentes clave de motor de resorte para armarios eléctricos y sistemas GIS.

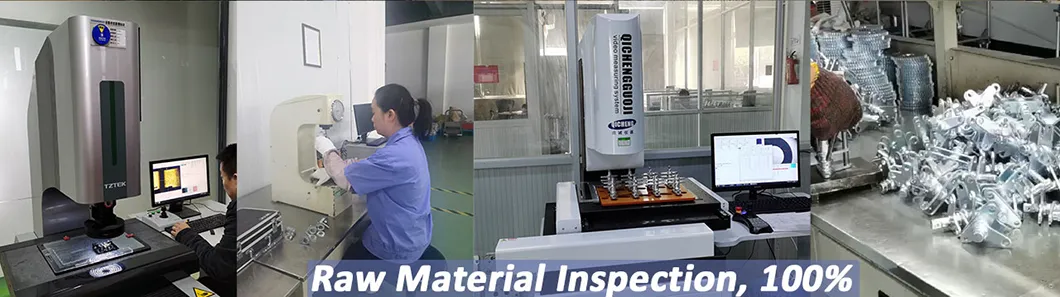

Control de calidad: 3 veces el 100% de las pruebas de inspección
(A partir de materias primas, al armazón, y disyuntores de vacío terminados)

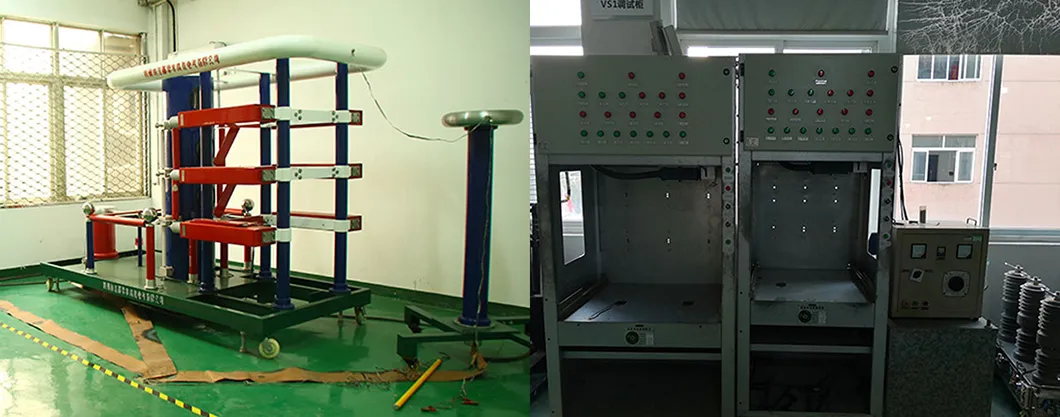

Pruebas de la frecuencia de alimentación: 100%, según las normas IEC.

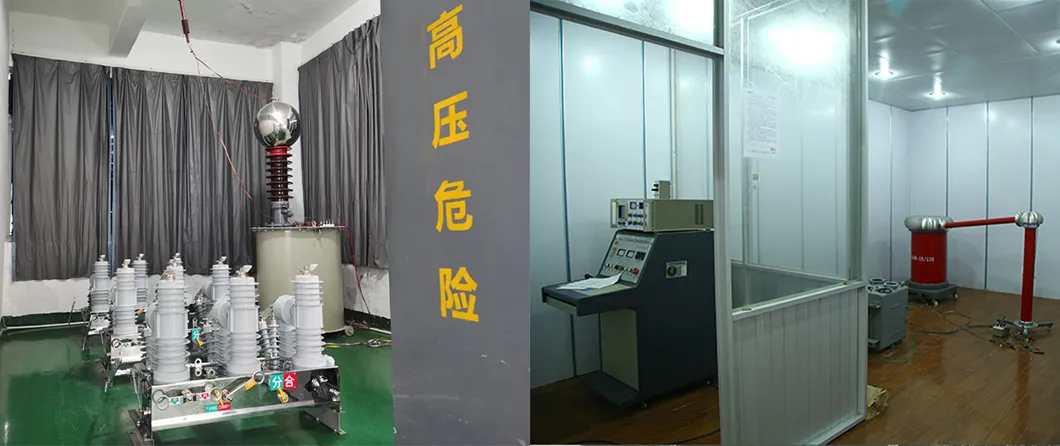

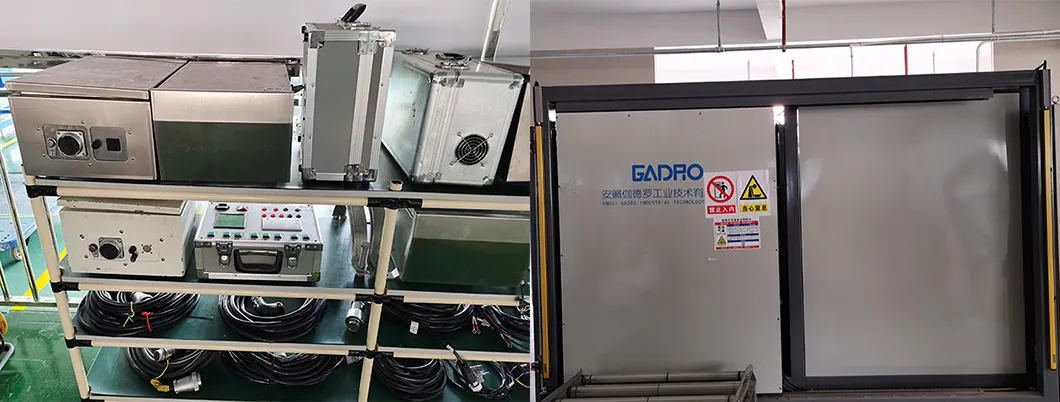

Gran aumento de temperatura actual de pruebas de equipo: Proporciona hasta 3000A.

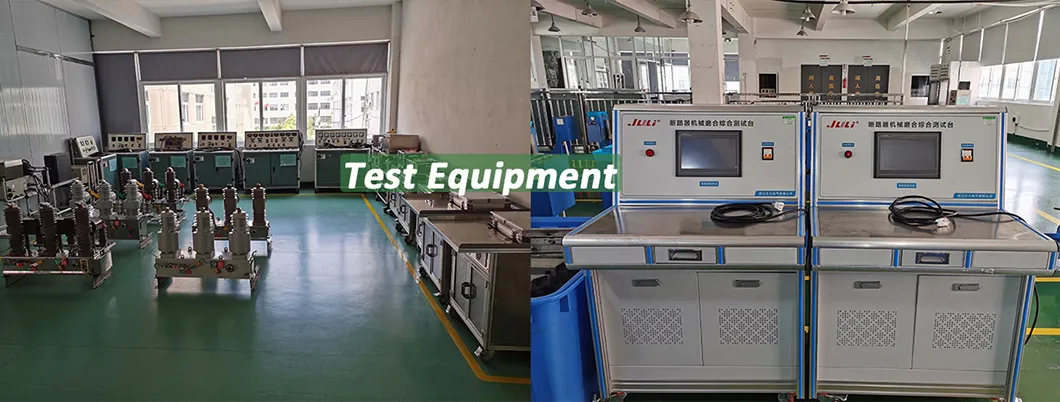

Sala de pruebas de descargas parciales: Ofrece dos diferentes tamaños de disyuntores de vacío e instalaciones de cuadros eléctricos.

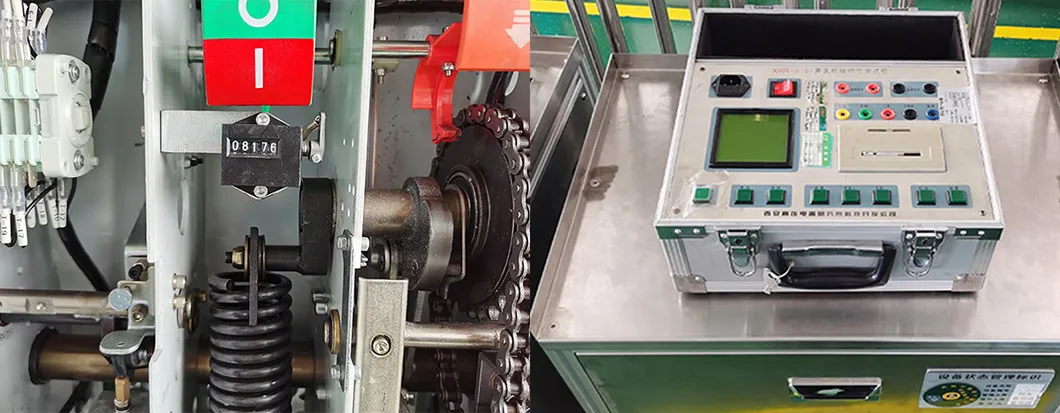

Rayo tensión de ruptura material de ensayo: Equivalente a un laboratorio de análisis de terceros certificado, proporcionando hasta 300 kV de tensión de ensayo de tipo relámpago.

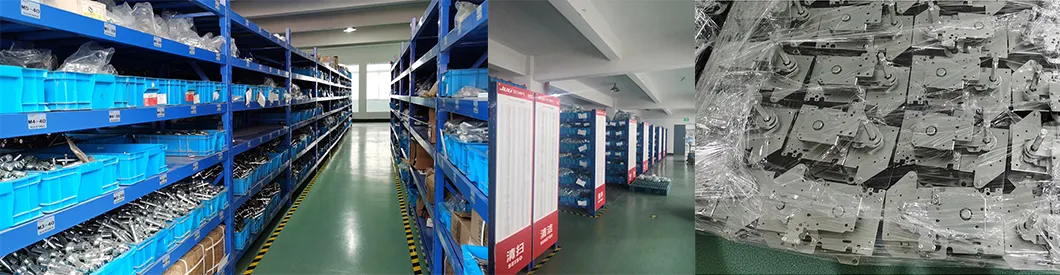

Gestión basada en el sistema 6S, manteniendo siempre las áreas limpias y ordenadas.

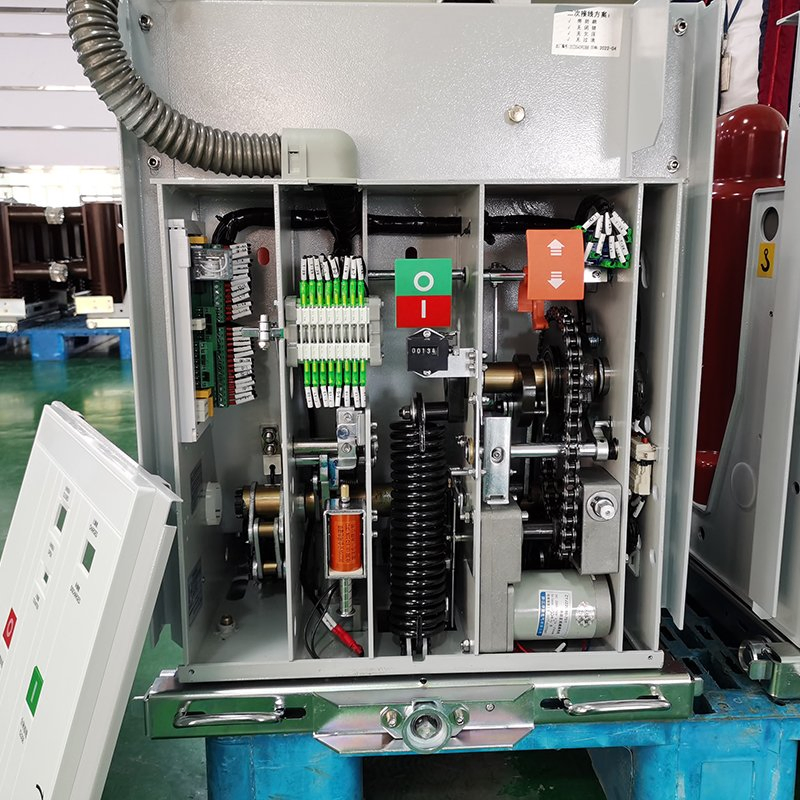

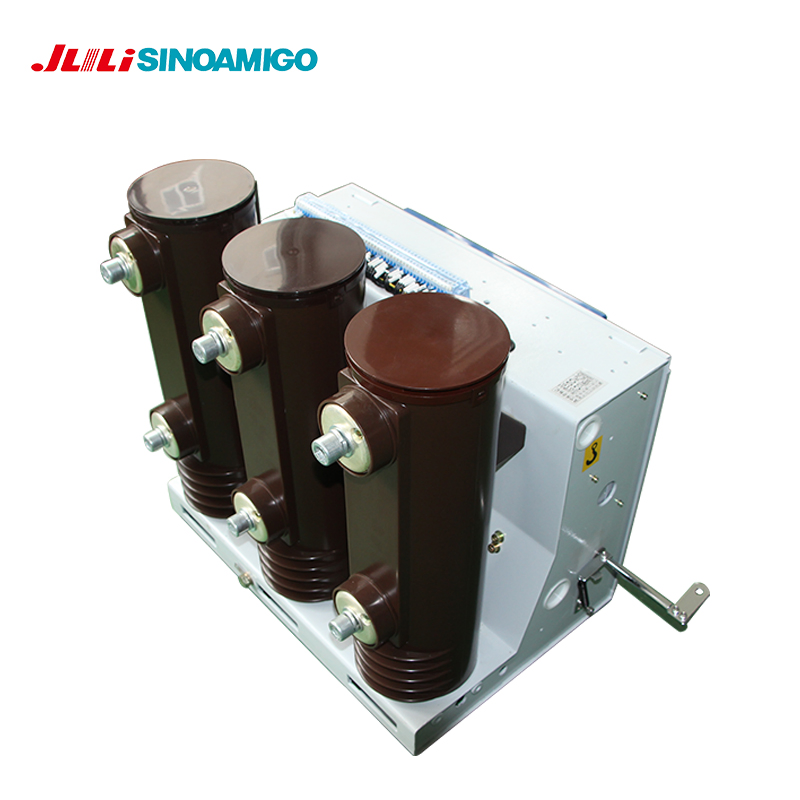

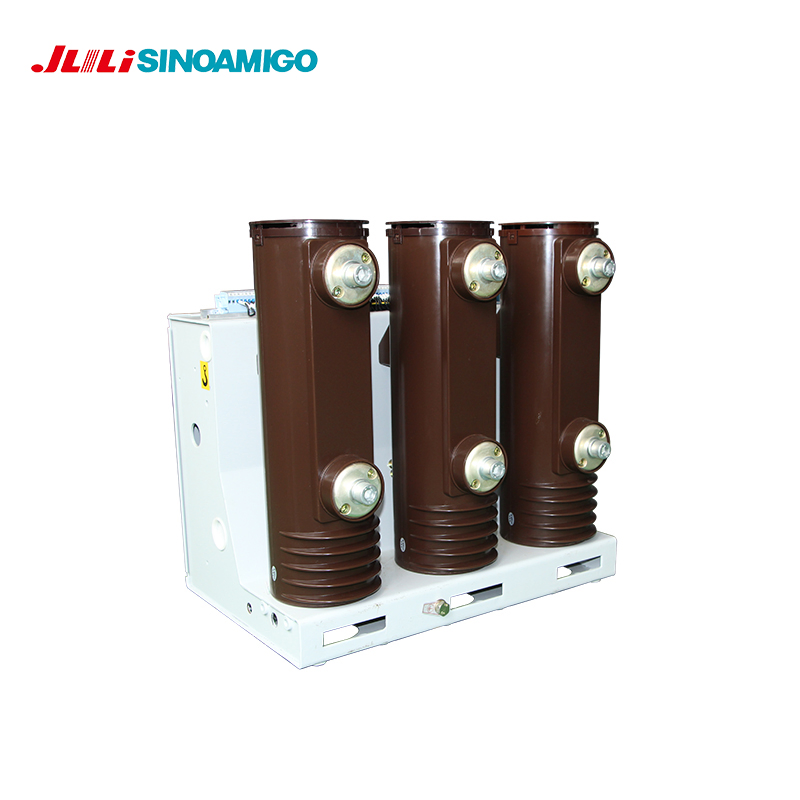

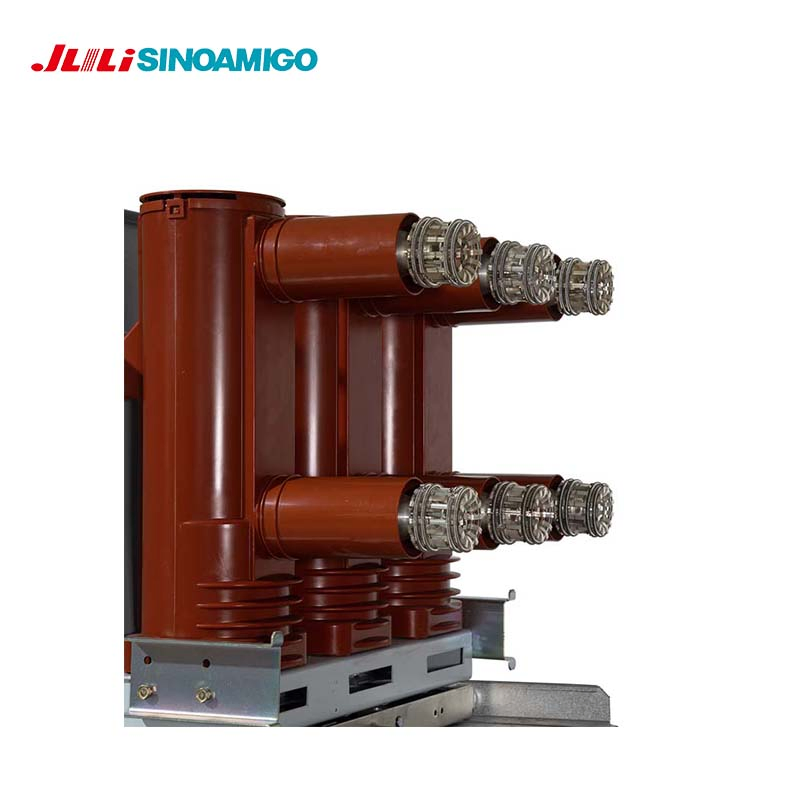

VS1-24 Disyuntores de vacío interior
Los disyuntores de vacío para interior VS1-24 se utilizan en sistemas eléctricos de 24kV como unidades de control y protección para la red de energía, equipos de distribución e instalaciones en industrias y empresas mineras. Gracias a su óptimo diseño, este disyuntor es ideal para operaciones frecuentes a corriente de trabajo nominal o para actuar en casos de repetidas aperturas y cierres ante cortocircuitos. El producto cumple plenamente con las normas GB1984 e IEC62271-100.

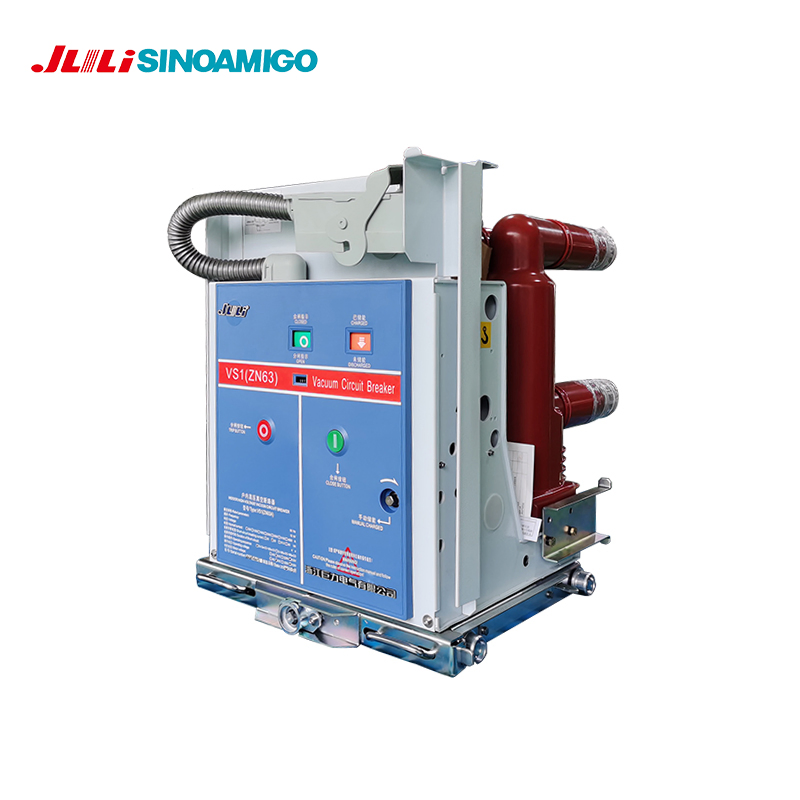

Cuenta con un diseño integrado que unifica el mecanismo de funcionamiento y el cuerpo del disyuntor en un solo conjunto. Puede utilizarse como unidad de instalación fija o montado sobre un carro (unidad extraíble) con su respectivo mecanismo de guiado.
| El tema | Unidad | Los datos | |||
|---|---|---|---|---|---|
| La tensión nominal | kV | 24 | |||
| Frecuencia | Hz | 50 / 60 | |||
| Nivel de aislamiento nominal | Frecuencia industrial de breve duración soportada (1 min) | kV | 65 | ||
| Rayo nominal tensión no disruptiva (pico) | kV | 125 | |||
| Corriente nominal de corto circuito rompiendo | kA | 20 | 25 | 31.5 | |
| Corriente nominal | A | 630, 1250 | 630, 1250, 1600 | 1250, 1600, 2000, 2500 | |
| Duración soportada de cortocircuito nominal (4s) | kA | 20 | 25 | 31.5 | |
| Corriente nominal de resistir (pico) | kA | 50 | 63 | 80 | |
| Corriente nominal de corto circuito haciendo (pico) | kA | 50 | 63 | 80 | |
| Secuencia operativa nominal | - | O-0.3s-CO-180s-CO | |||
| Número de aperturas con corriente de cortocircuito nominal | veces | 30 | |||
| Duración nominal de corto circuito | s | 4 | |||
| Vida mecánica | veces | 10000 | |||
| Frecuencia del circuito secundario soportando la tensión (1 min) | V | 2000 | |||
| Banco de condensadores simple corriente de interrupción | A | 630 | |||
| Banco de condensadores espalda con espalda corriente de interrupción | A | 400 | |||
| Desgaste admisible acumulado de profundidad para contactos fijos y móviles | mm | 3 | |||
| Hora de apertura | ms | 20~60 | |||
| Hora de cierre | ms | 25~70 | |||
| Tensión nominal de funcionamiento de bobinas de apertura/cierre | V | AC110 / AC220 / DC110 / DC220 | |||
| Tensión nominal del motor de almacenamiento de energía | V | AC110 / AC220 / DC110 / DC220 | |||
| Potencia nominal del motor de carga | W | 70 | |||
| Tiempo de carga | s | ≤15 | |||
Es un interruptor de circuito de alta tensión diseñado para uso en interiores en sistemas de alimentación de 24kV, actuando como unidad de control y de protección de equipos e instalaciones eléctricas industriales.
Cumple rigurosamente con las normativas internacionales IEC62271-100 y GB1984, garantizando un funcionamiento seguro y confiable según exigencias globales.
El equipo cuenta con un diseño integrado que permite su instalación en modo fijo o acoplado en un sistema extraíble tipo carro mediante mecanismos de conducción específicos.
Este disyuntor tiene una vida mecánica de hasta 10,000 operaciones y cuenta con capacidad para realizar hasta 30 operaciones consecutivas de interrupción de cortocircuito nominal.
Es compatible con voltajes de funcionamiento AC110V, AC220V, DC110V y DC220V, permitiendo una fácil adaptación a diversos sistemas de control auxiliar.

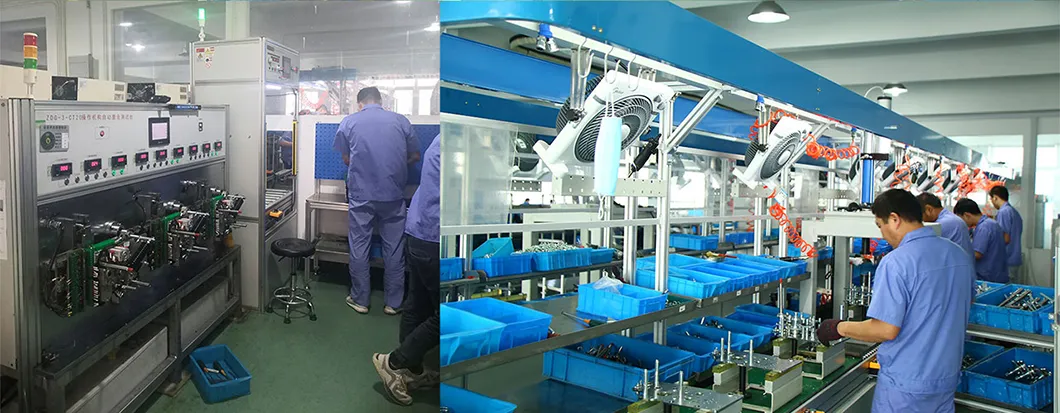

Se somete a una inspección de calidad del 100% en tres etapas críticas: control de materias primas recibidas, validación del armazón del mecanismo y ensayos funcionales finales al disyuntor de vacío terminado.
