Descripción del Producto

Visión General - Información Básica

No. de ModeloHY 52-3
EstructuraAislador de Suspensión
TipoAislador de Tipo A
UsoTransmisión de energía de alta tensión
Método de conexiónTipo Trough
Tamaño de la capacidad portante70KN
CertificaciónISO9001, IEC
ColorBlanco
PesoPeso neto 4.7kg
Tensión de aislamiento (frecuencia de potencia seca)70kv
Tensión de resistencia a la humedad40kv
Tensión de resistencia a impulsos (rayos secos)100kv
Tensión de punción (frecuencia de potencia)110V
Probar voltaje RMS a tierra10kv
Máximo RIV en 1000khz50uv
Paquete de TransporteCaja de madera
EspecificaciónDistancia de fuga 320mm
OrigenChina
Código del HS8546209090
Capacidad de Producción100000

Descripción del Producto

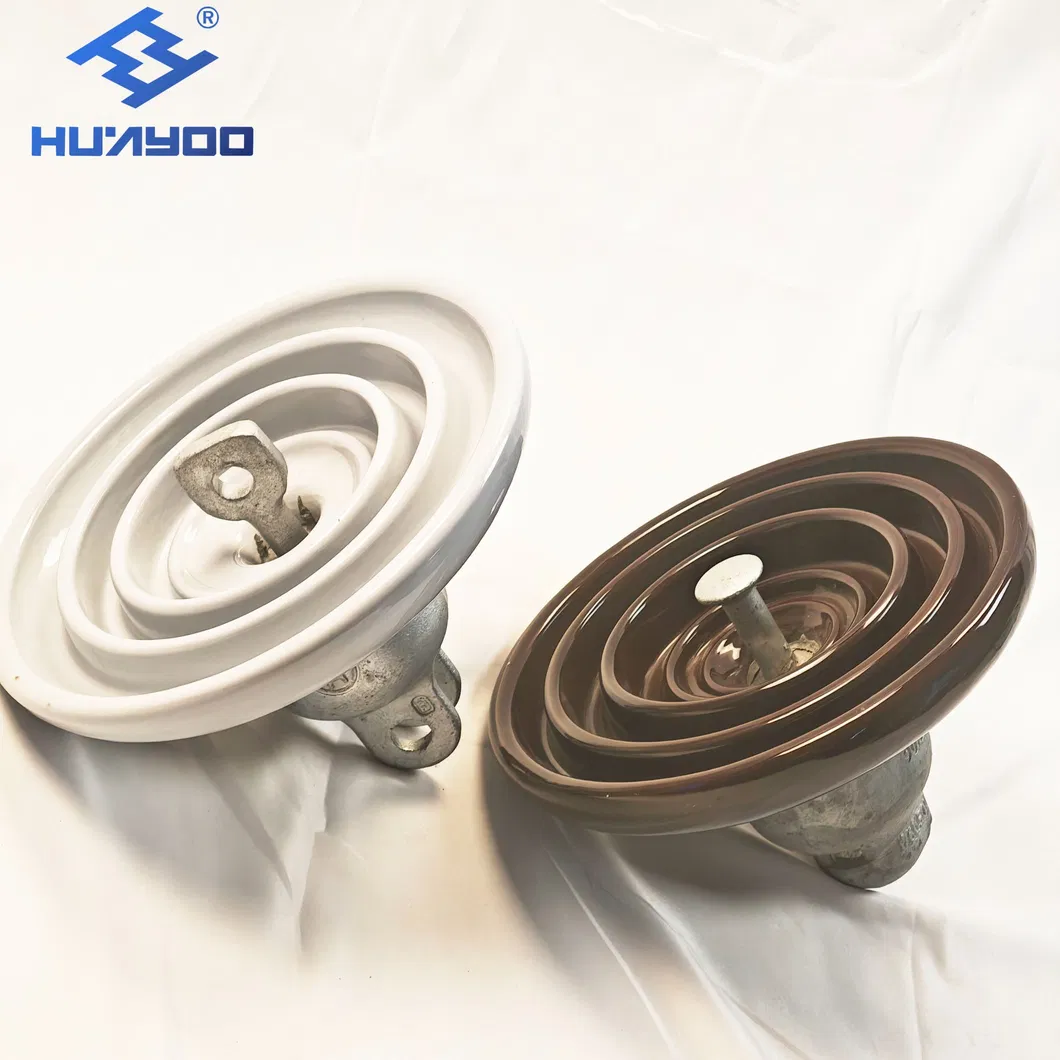

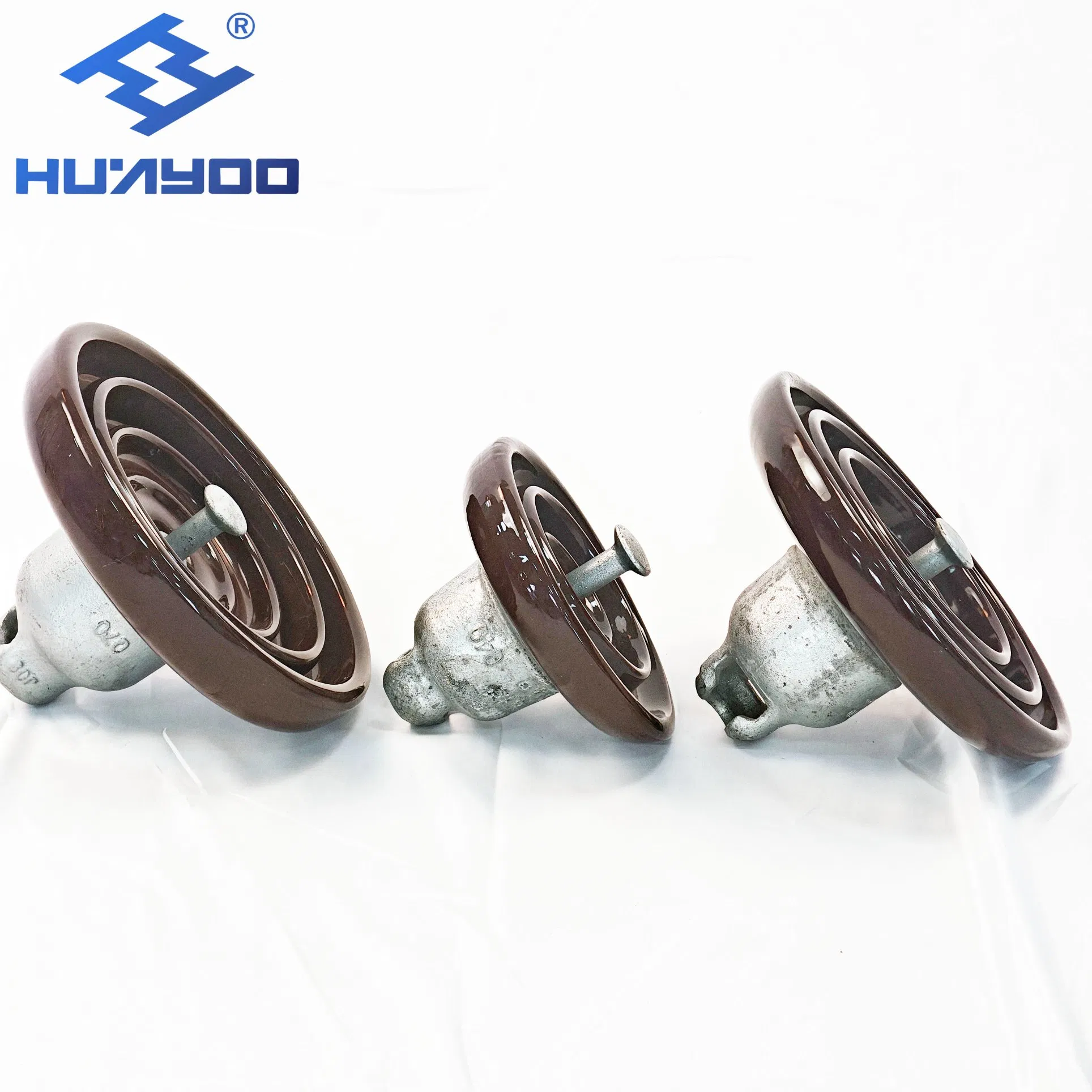

Aislante de suspensión de disco de porcelana ANSI 52-3 para líneas de transmisión eléctrica 69kV aislante de suspensión

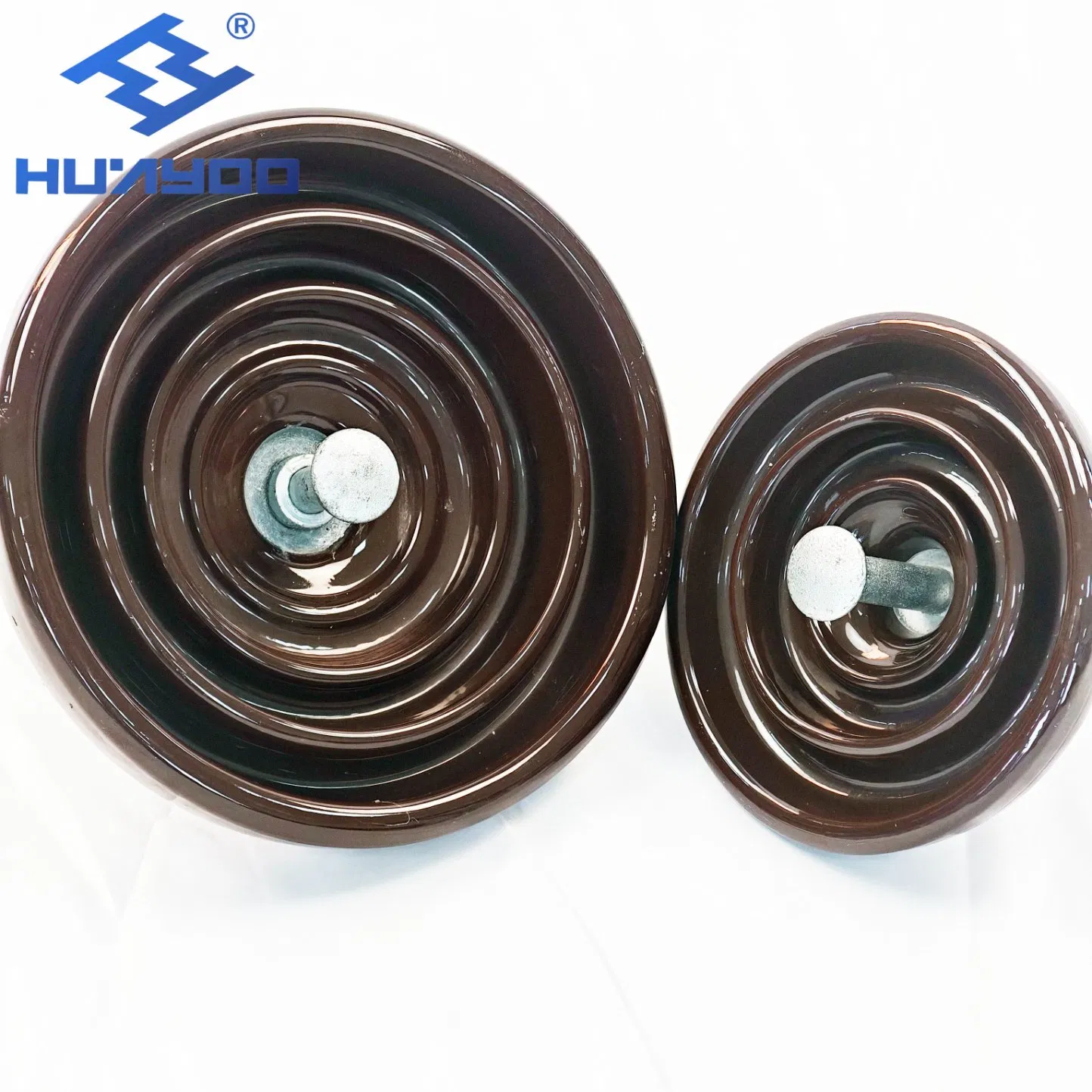

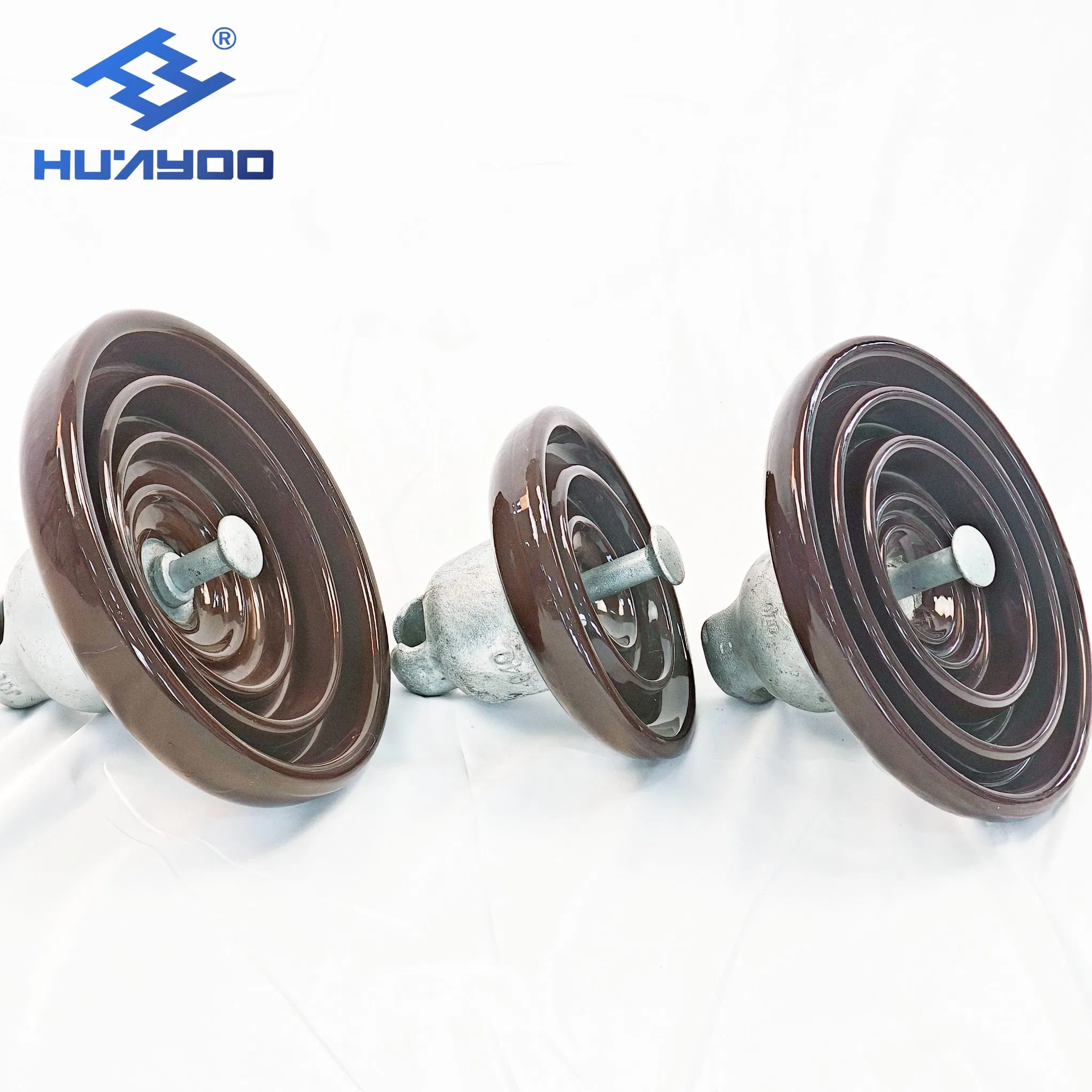

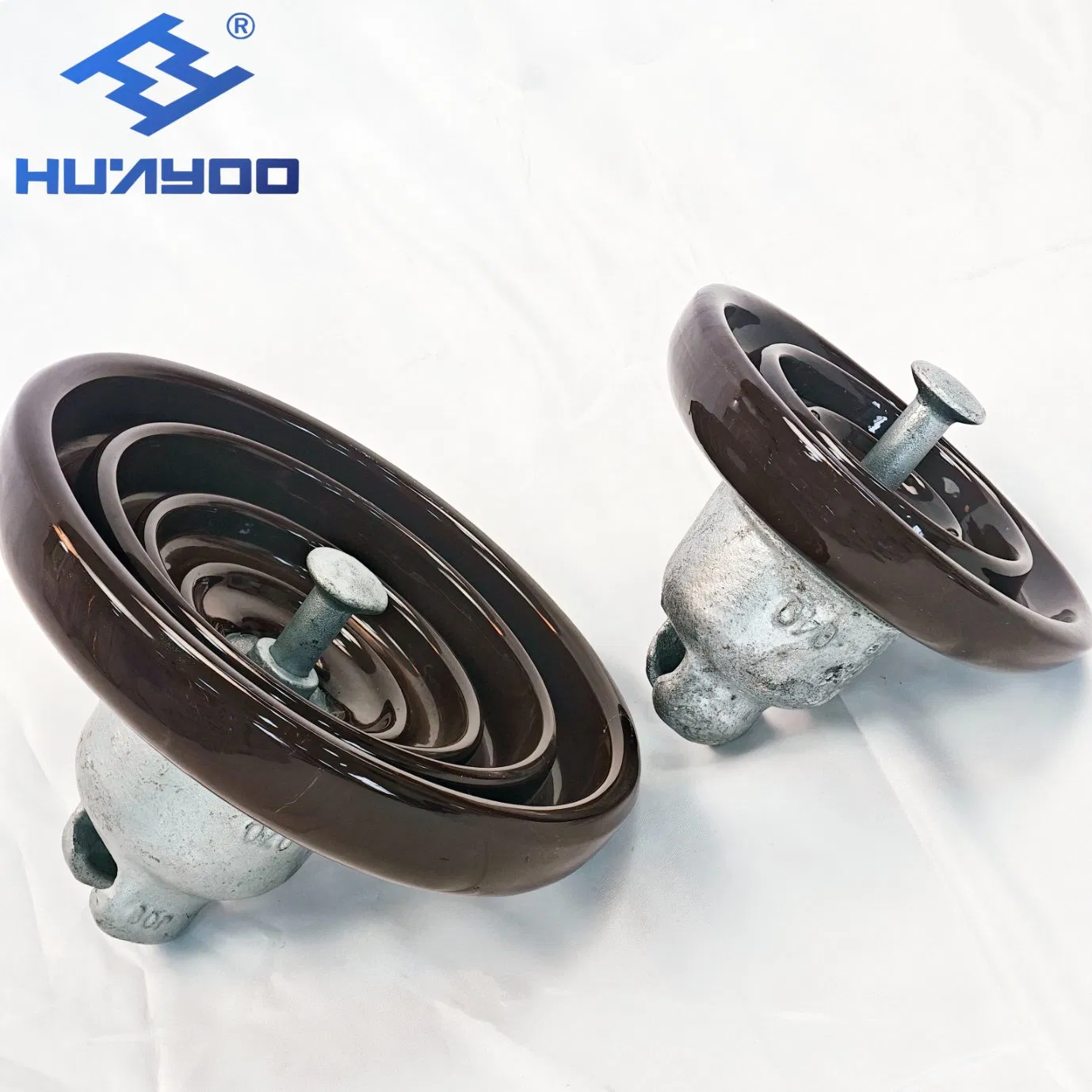

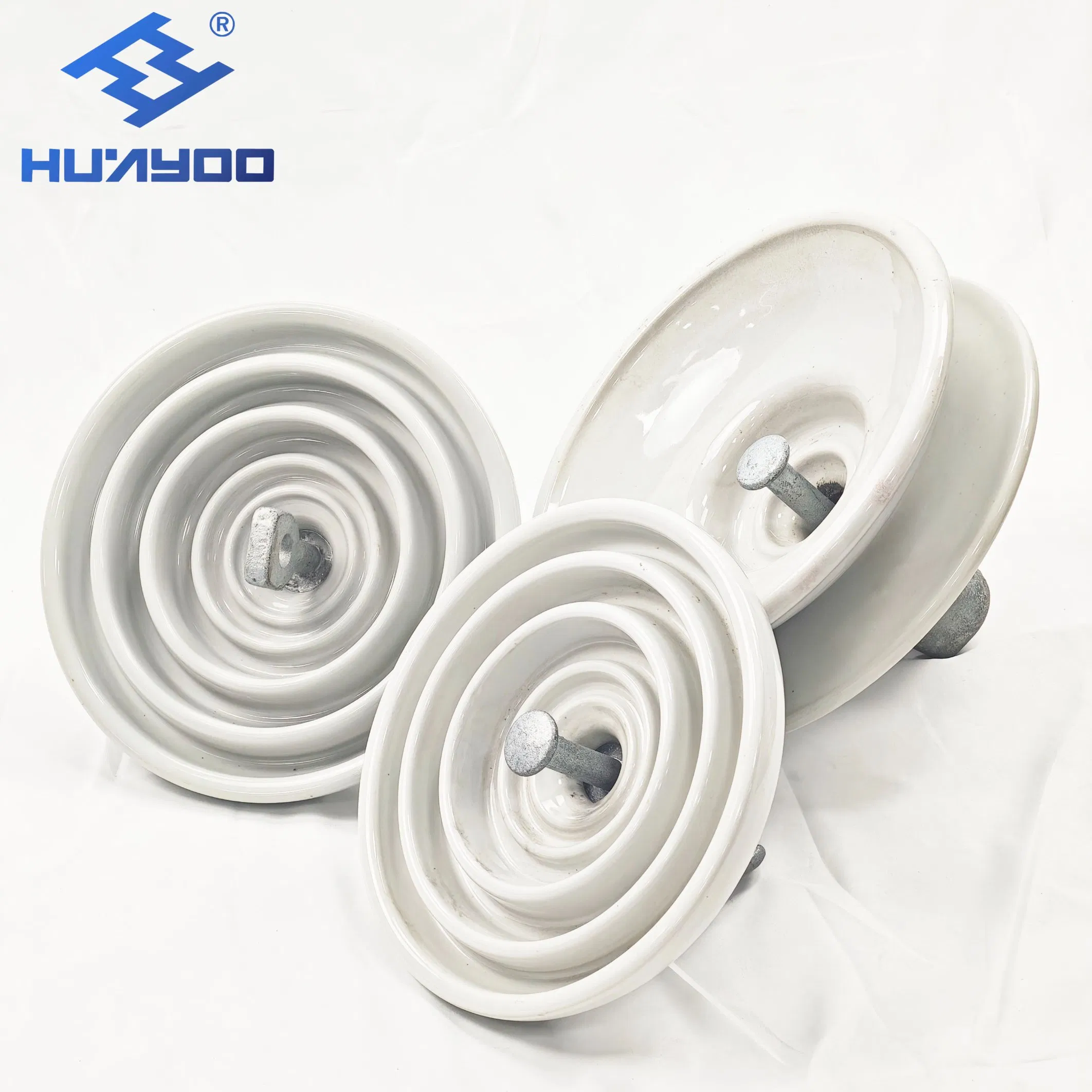

ANSI 52-3 Aislador de Disco de Porcelana para Líneas de Transmisión Eléctrica 69kv Aislador de Suspensión
El aislante de suspensión de disco de porcelana ANSI 52-3 es un producto de aislamiento de suspensión estándar de tipo americano fabricado de acuerdo con las normas de la industria ANSI C29.2. Este aislante ANSI 52-3 está especialmente optimizado para 69kV líneas de transmisión eléctrica de alta y media tensión, sirviendo como uno de los modelos de aislante básico más comúnmente utilizados en sistemas de red eléctrica estándar de Norteamérica. Adoptando electroporcelana de alta resistencia y accesorios metálicos galvanizados de alta temperatura, el aislante de suspensión de disco de porcelana ANSI 52-3 integra un excelente rendimiento mecánico de tracción y propiedades de aislamiento dieléctrico estables. Con estructura de conexión de bola y conector hembra estándar y dimensiones generales estandarizadas, el aislante de suspensión de disco de porcelana ANSI 52-3 puede montarse libremente en cuerdas de suspensión y cadenas de tensión, perfectamente en consonancia con la tornillería de línea estándar ANSI y los sistemas de instalación de torre.

Parámetros del Producto

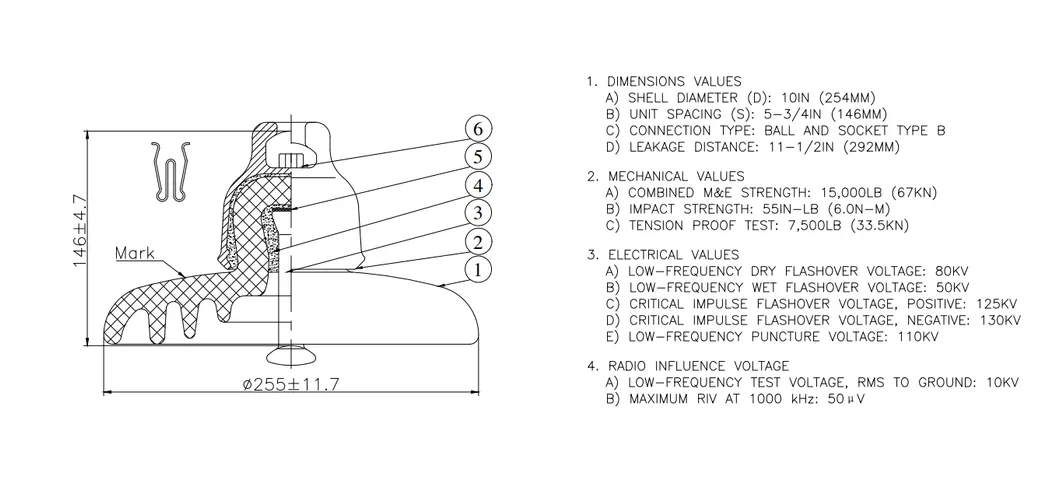

ANSI 52-3 Parámetros de Aislador de Suspensión
Aisladores de porcelana de suspensión tipo bola y vaso ( clase ANSI )
Clase ANSI 52-3 52-5 52-8 52-11
Dimensiones
Diámetro (D) mm 254 254 254 280
Separación (H) mm 146 146 146 155
Distancia de fuga mm 320 320 320 380
Distancia de arco seco mm 197 197 197 216
Valores mecánicos
Fuerza combinada de SyE KN 67 111 178 222
Resistencia al impacto N.m 6,2 10 11,3 11,3
Prueba de carga de rutina KN 33,3 55,5 89 111
Valor de prueba de carga temporal KN 44,5 67 107 134
Carga de trabajo máxima KN 33,3 55,5 89 111
Valores eléctricos
Tensión de destello seco de baja frecuencia KV 80 80 80 80
Tensión de descarga húmeda de baja frecuencia KV 50 50 50 50
Tensión de destello de impulso crítico, positivo KV 125 125 125 125
Tensión de destello de impulso crítico, negativa KV 130 130 130 130
tensión de punción de baja frecuencia KV 110 110 110 110
Datos de tensión de influencia de radio
Compruebe la tensión RMS a tierra KV 10 10 10 10
RIV máximo a 1000kHz μv 50 50 50 50
Datos de embalaje y envío
Peso neto, aproximado kg 4,7 5,2 7,8 9,7

Perfil del Fabricante

Somos un fabricante profesional especializado en aisladores de porcelana para líneas de transmisión y distribución de energía de alta y baja tensión, así como para centrales eléctricas. Establecida el 9 de noviembre de 2007, la fábrica cuenta con un capital registrado de 358 millones de RMB, cubriendo un área total de 20.399 metros cuadrados, incluyendo un área de construcción de fábrica de 11.181,86 metros cuadrados.

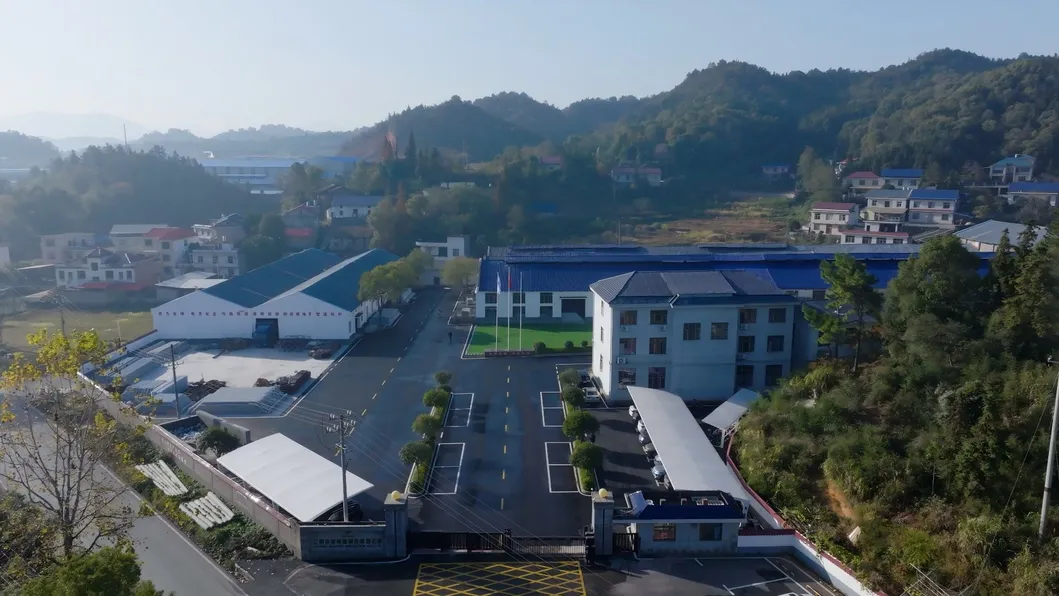

Instalaciones de Fábrica

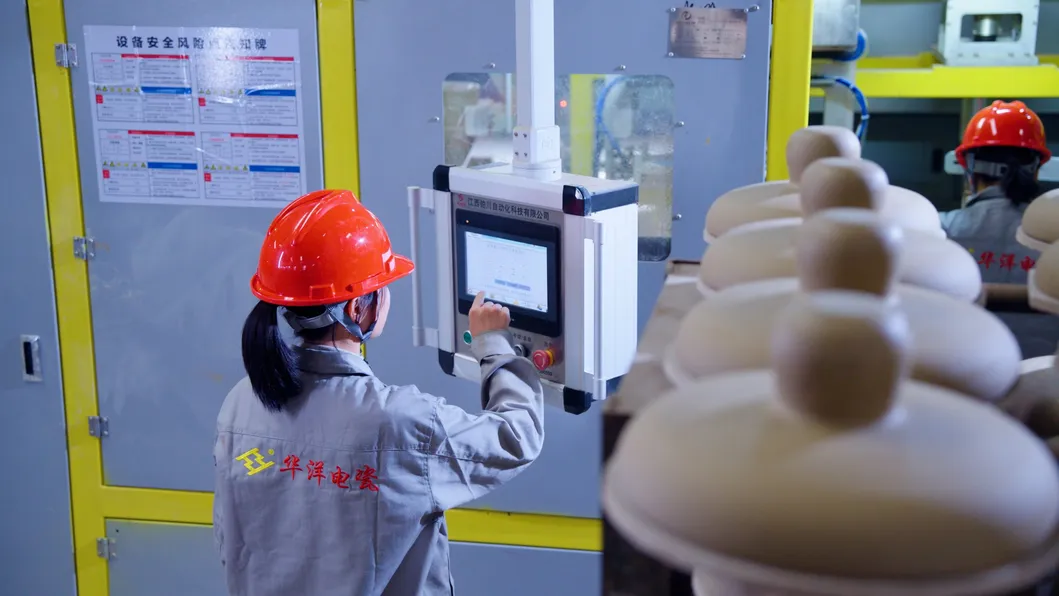

Equipo de Producción
Actualmente, la planta cuenta con 106 empleados, de los cuales 49 son técnicos. Desde 2017, la empresa ha implementado mejoras tecnológicas a gran escala e iniciativas de contratación de talentos. Después de las mejoras, el equipo de producción principal, el equipo de prueba, el equipo de inspección y las tecnologías de control de procesos existentes han alcanzado niveles relativamente avanzados dentro de la industria.
Al tiempo que se actualizan las instalaciones de hardware, también se ha dado prioridad a la contratación e introducción de profesionales especializados. Se han incorporado profesionales con titulación universitaria o superior, ingenieros senior e ingenieros intermedios. Además, no menos del 6% de los ingresos anuales totales de ventas se asignan como fondos especiales para I+D tecnológica. Contamos con una sólida fuerza técnica, tecnología de producción de primer nivel, equipos sofisticados, instrumentos de prueba avanzados y métodos de prueba integrales.

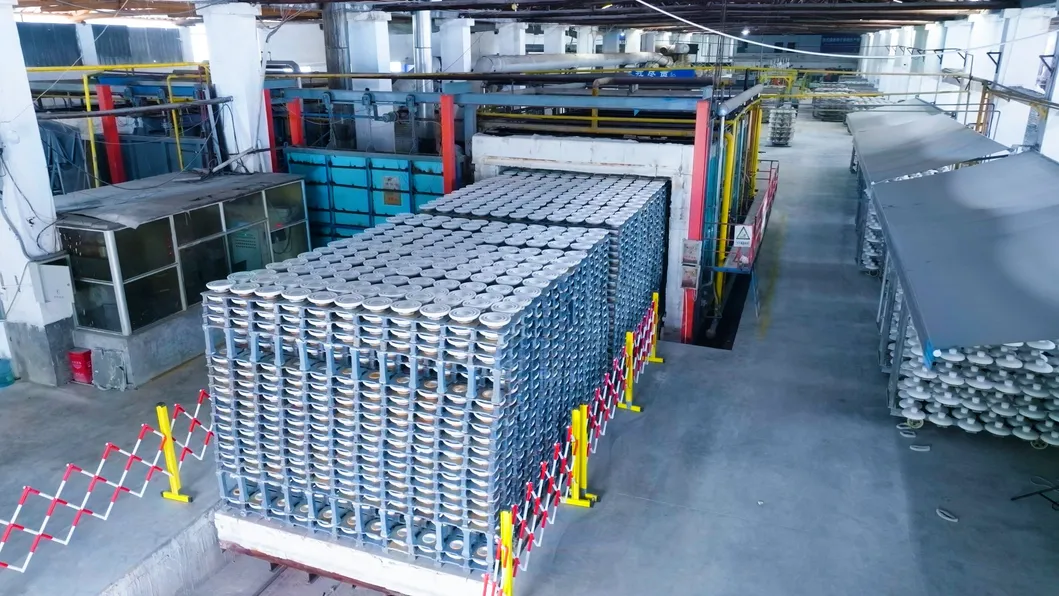

Tecnología de Producción

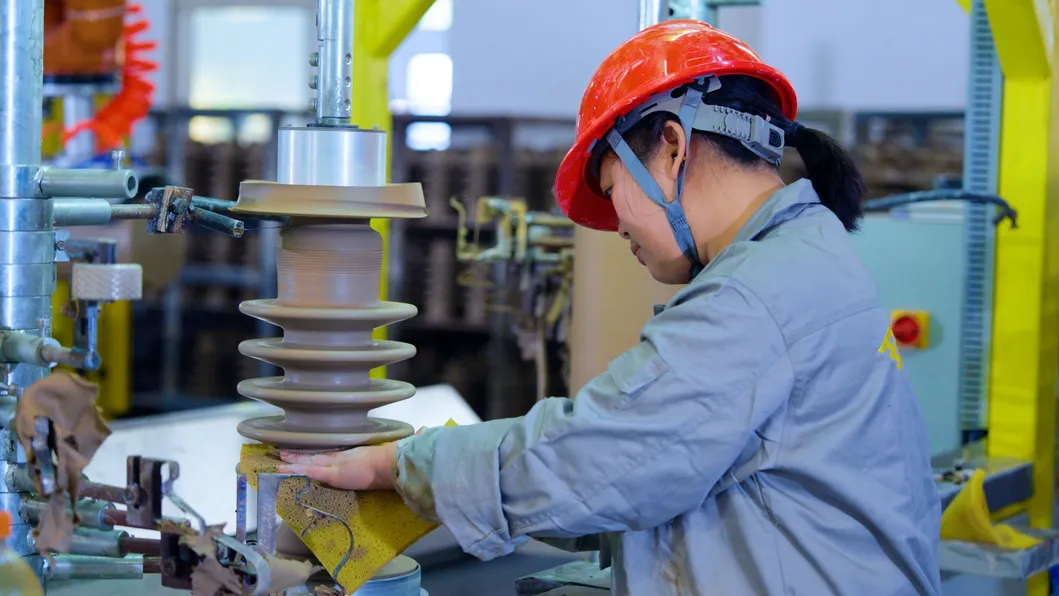

Productos de Aisladores
Nuestros productos principales son aisladores de porcelana de hasta 300kV, incluyendo aisladores de suspensión de disco, tipo pin, poste, varilla de tensión, tipo grillete y de tipo carrete. Todos los productos pueden ser producidos e inspeccionados de acuerdo con estándares internacionales como GB (Norma Nacional), IEC (Comisión Electrotécnica Internacional), ANSI (Norma Americana), BS (Norma Británica), DIN (Norma Alemana), AS (Norma Australiana), JIS (Norma Japonesa), entre otros. Contamos con un total de 25 patentes registradas.

Certificaciones

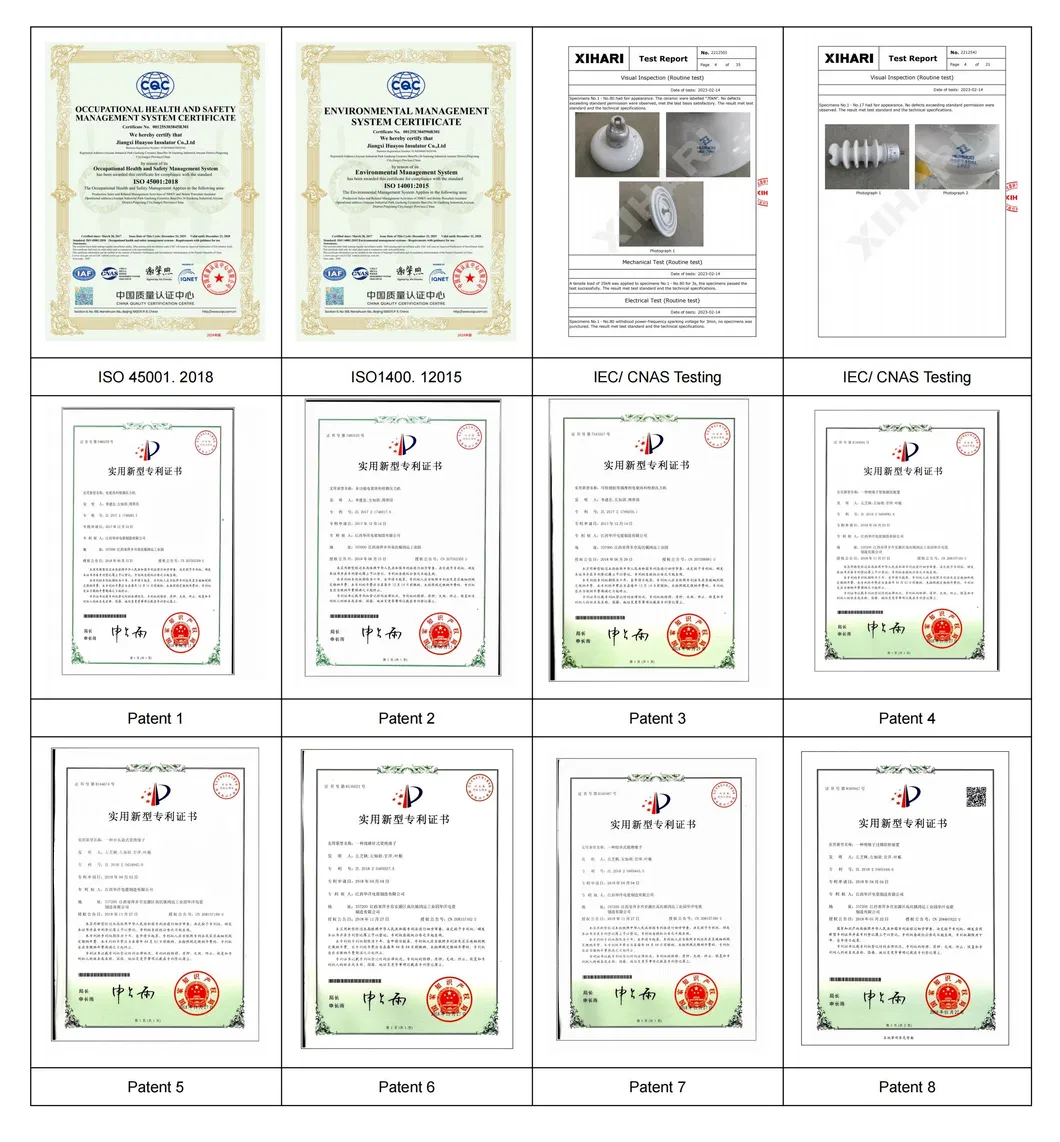

Certificaciones Oficiales del Fabricante

Productos Populares Más Vendidos

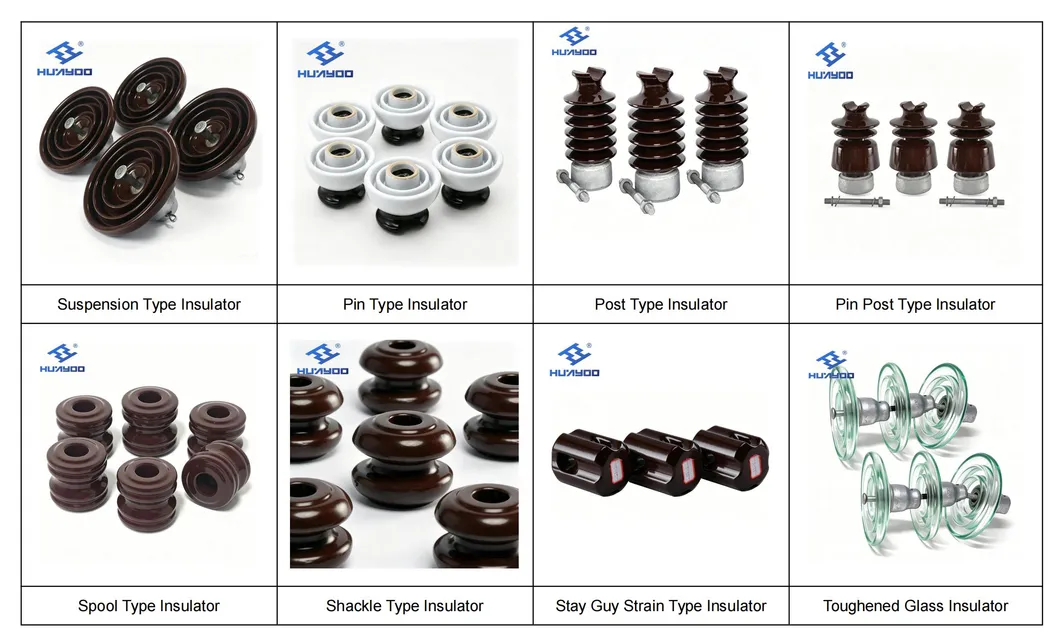

Gama de Productos Populares

Embalaje y Envío

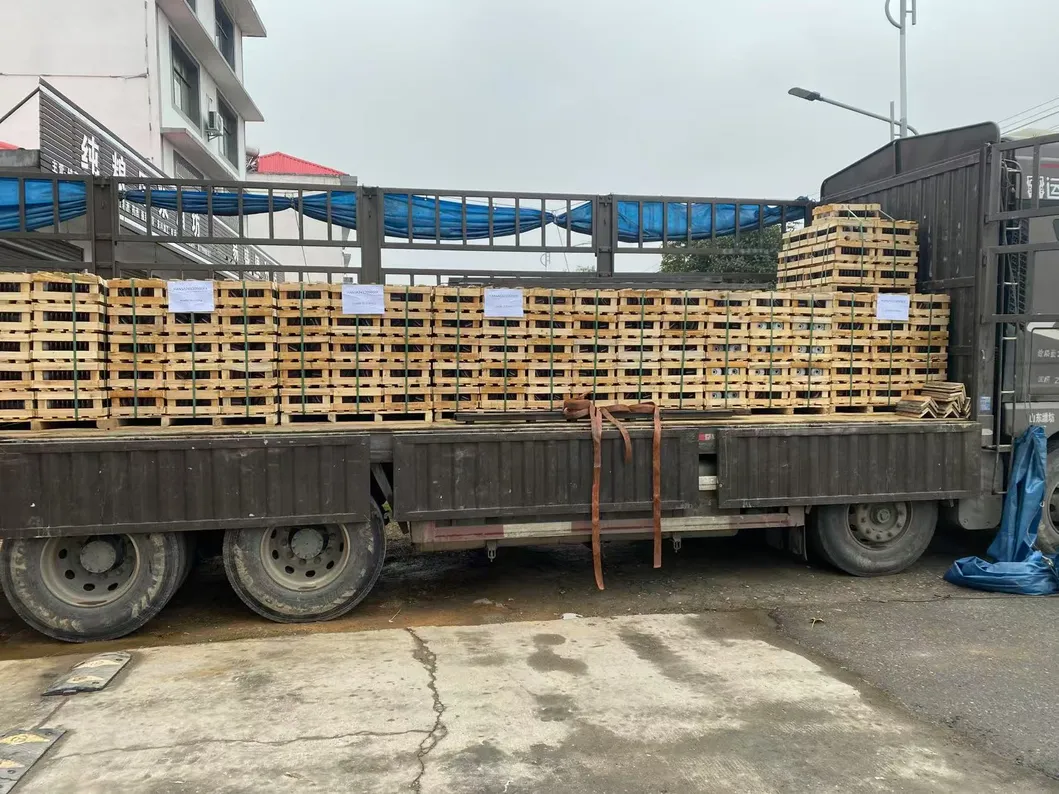

Embalaje de Aisladores de Porcelana Envío de Mercancías

Visitas de Clientes

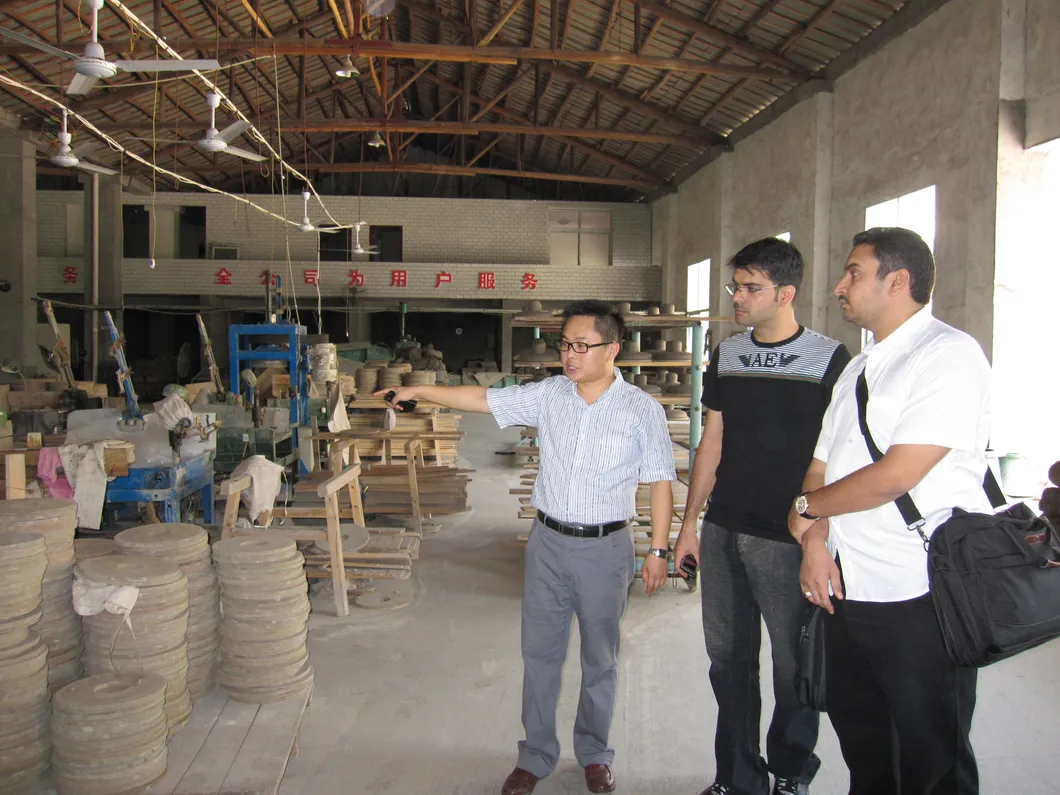

Clientes Visitando la Planta Reunión con Clientes Internacionales

Preguntas Frecuentes (FAQ)

¿Qué es el aislador de suspensión de disco de porcelana ANSI 52-3?
Es un aislador de suspensión tipo bola y copa, diseñado y fabricado bajo las estrictas especificaciones de la norma norteamericana ANSI C29.2, optimizado principalmente para líneas de transmisión de media y alta tensión de 69 kV.
¿Cuál es la distancia de fuga estándar para este modelo?
El modelo ANSI 52-3 cuenta con una distancia de fuga especificada de 320 mm, lo que proporciona una excelente protección contra la contaminación ambiental y corrientes de fuga.
¿Qué normas de calidad e internacionales cumplen sus aisladores?
Todos nuestros aisladores se producen y prueban bajo estándares internacionales reconocidos, incluyendo las normas ANSI (EE. UU.), IEC (Internacional), GB (China), BS (Reino Unido), DIN (Alemania), AS (Australia) y JIS (Japón).
¿Cuál es la resistencia mecánica combinada de este aislador?
El aislador ANSI 52-3 tiene una fuerza combinada electromecánica (S&E) garantizada de 67 kN, adecuada para aplicaciones estándar de distribución de energía.
¿Qué tipo de embalaje se utiliza para proteger el producto durante el envío?
Los aisladores se embalan de forma segura en cajas de madera resistentes diseñadas para la exportación marítima y terrestre, asegurando que la porcelana y las partes metálicas no sufran daños por impactos o humedad durante el trayecto.
