caja de contrachapado/palet/cajón de madera maciza fumigada
Especificación
16kg
Origen
China
Código del HS
85469000
Capacidad de Prod.
5000pcs/mes
Descripción de Producto

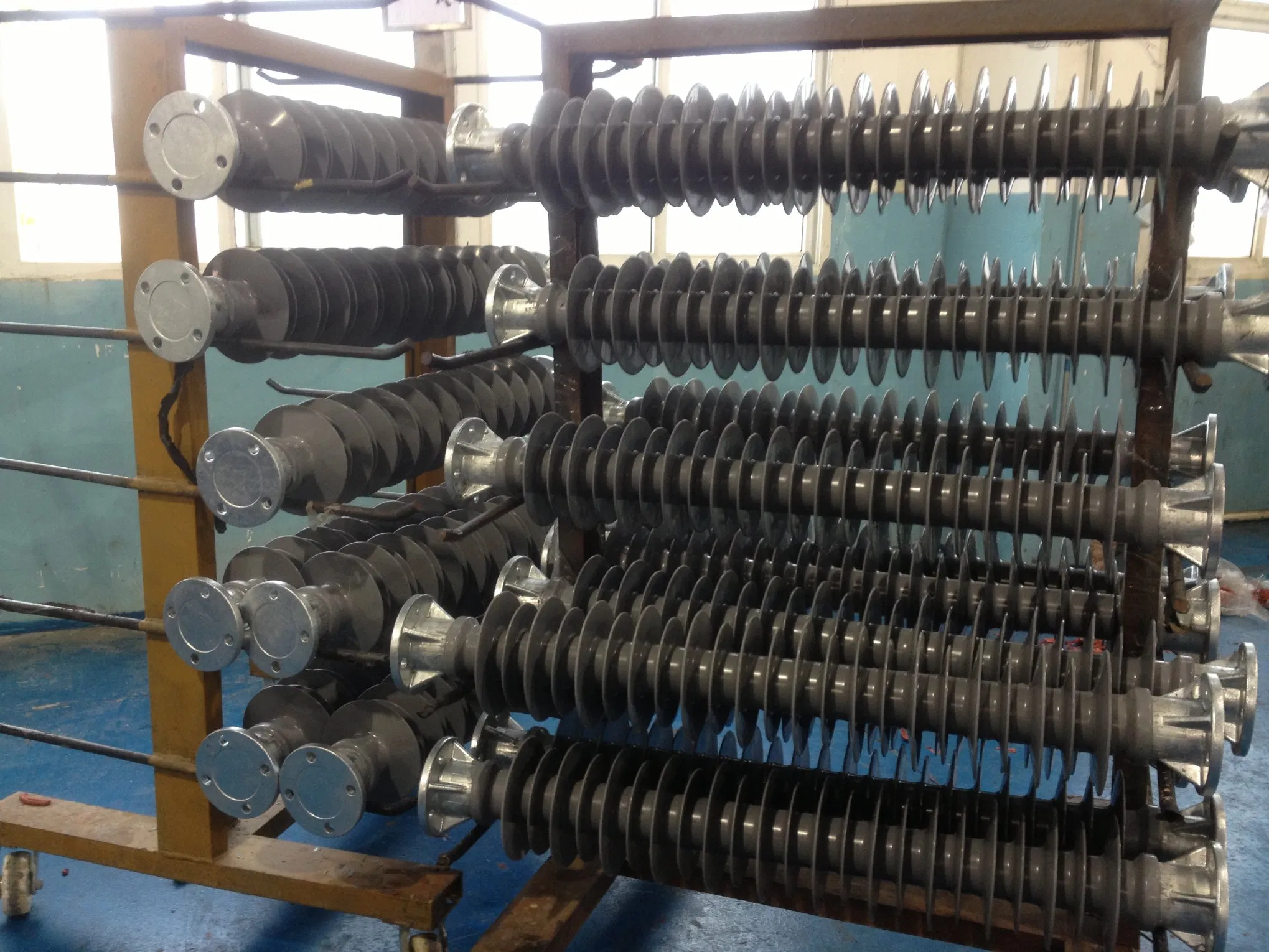

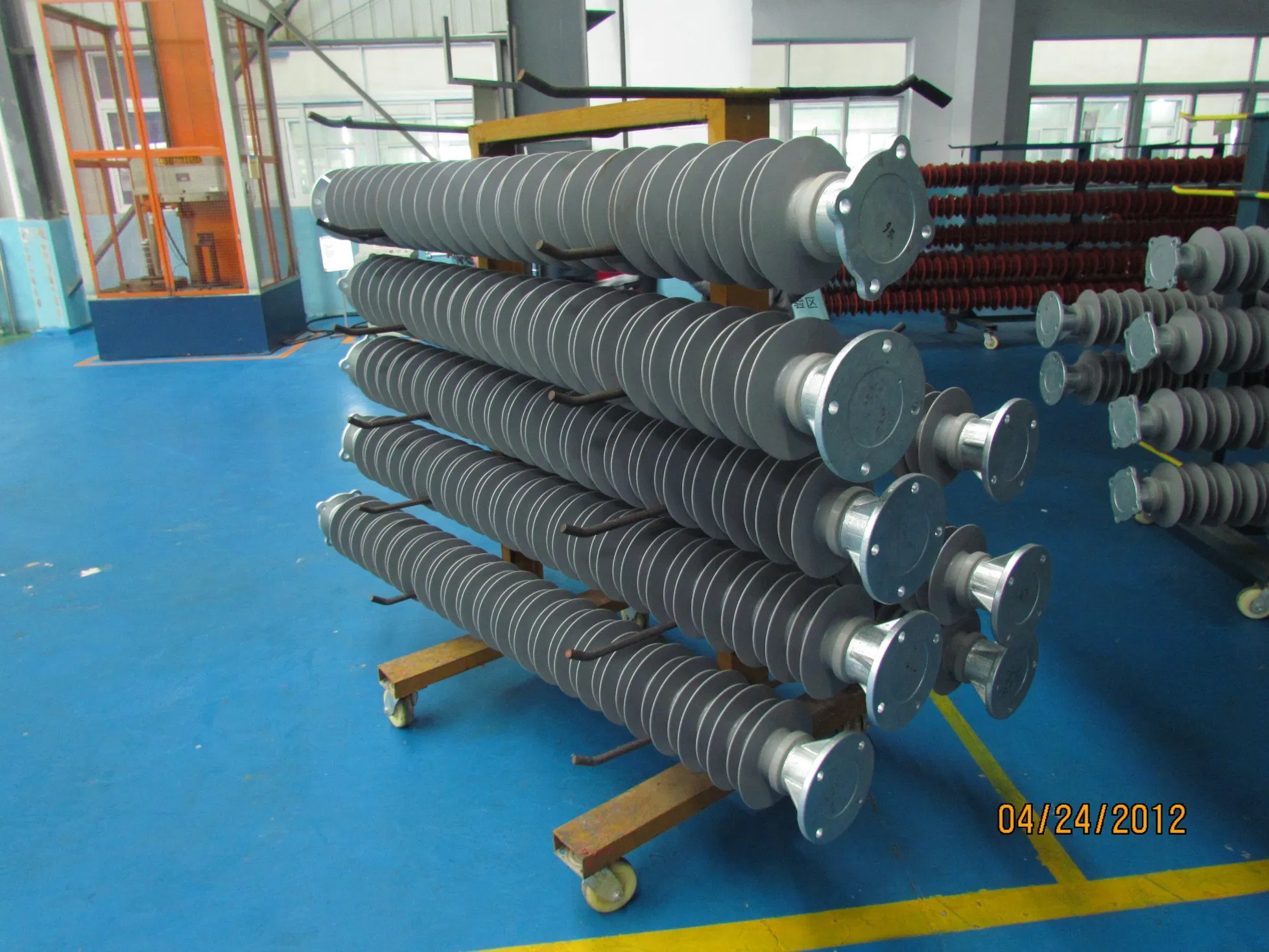

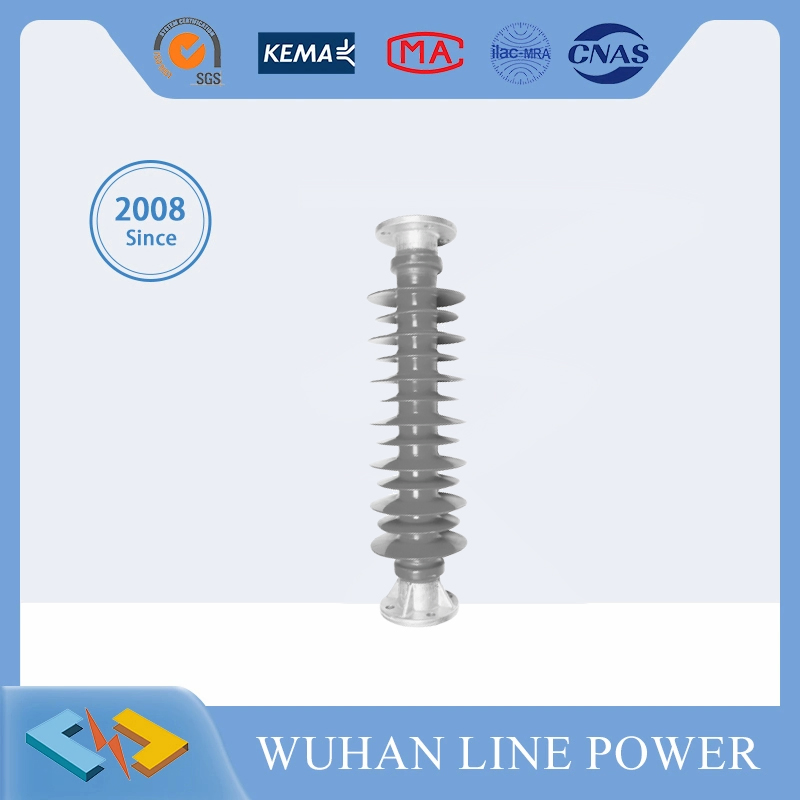

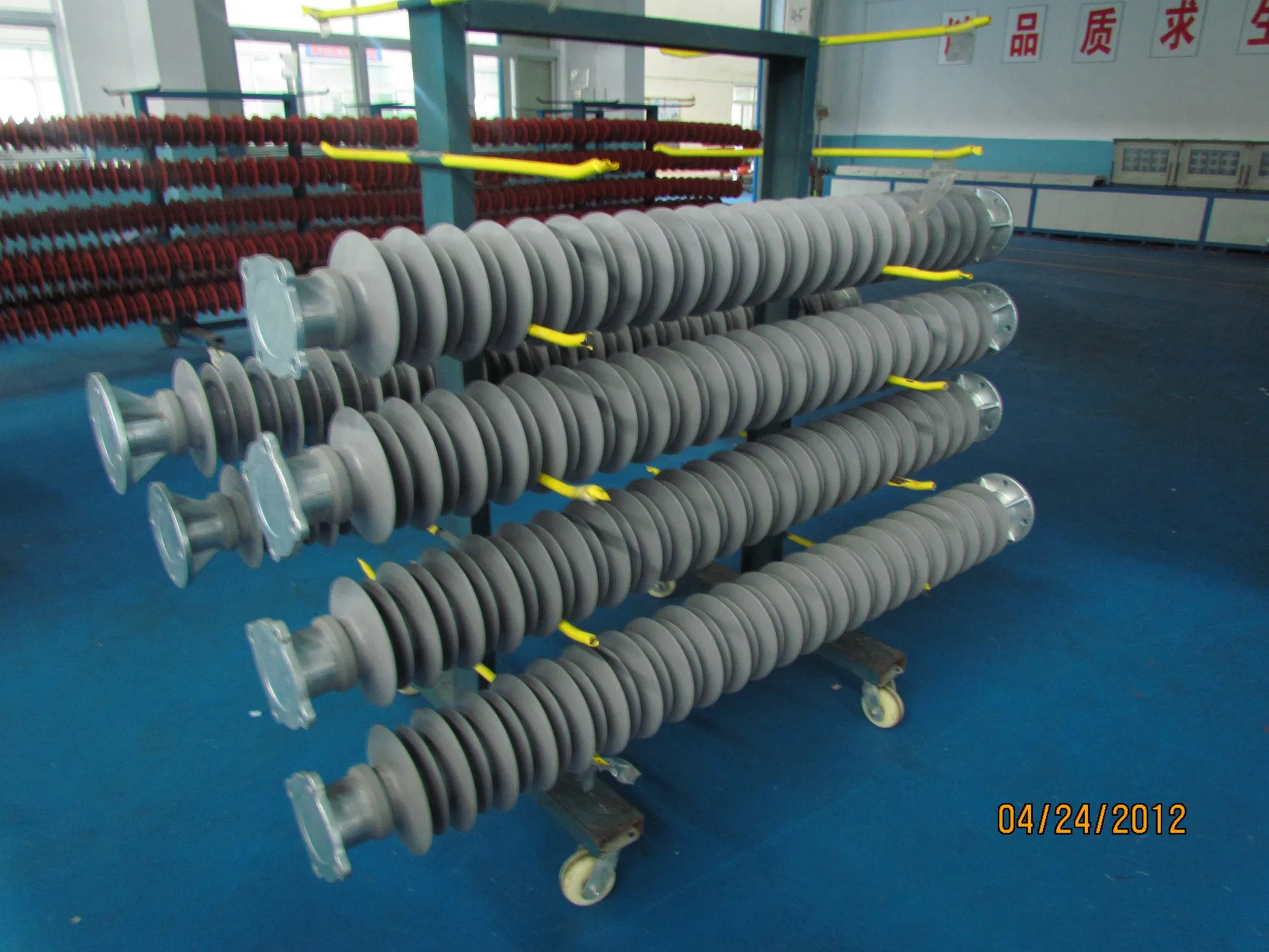

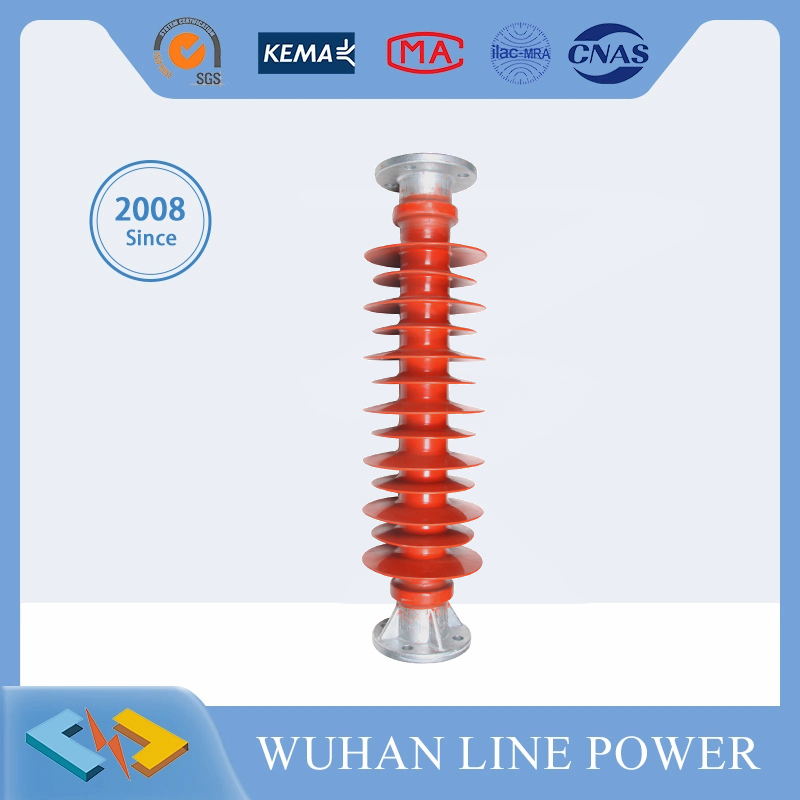

72,5kv 16kN aislante de poste de la estación de silicona de polímero compuesto Descripción del producto
Tensión nominal
SCL
Tipo
Prueba de tipo
Material
Muestra disponible
72,5kV
16kN
Puesto de la estación
Proporcionar
Compuesto, polímero
Sí
Conexiones finales
Materiales: Hierro fundido galvanizado en caliente o acero fundido
Espesor mínimo de la galvanización: 86μm
Núcleo
Materiales: Epoxi y fibra de vidrio
Diámetro de la varilla: Φ70mm
Cobertizos y viviendas
Materiales: HTV caucho de silicona
Color: Gris
Parámetros del producto
Tensión nominal (KV)
Altura (mm)
Distancia de arco seco (mm)
Distancia de fuga (mm)
Carga de palanca de control especificada (SCL)
Máx. Diseño de carga voladiza (MDCL)
Máx. Diseñar carga de torsión (MDTol)
Tensión de resistencia a frecuencia de potencia seca (KV)
Tensión resistente a los impulsos de rayos (KV)
72,5
770±1
≥682mm
≥1813
≥16kN
≥10kN
≥1,2kN • m
≥165
≥325
Certificaciones y Ensayos
I. Pruebas de tipo
Los ensayos de tipo siguientes, según la norma pertinente, se realizarán en los aislantes de diseño idéntico para demostrar que el aislante ofrecido cumple todos los requisitos de diseño establecidos en la presente especificación:
Verificación de las dimensiones
Carga mecánica defectuosa
Prueba de rendimiento mecánico
Prueba de tensión de resistencia a impulsos de relámpagos secos
Prueba de tensión de resistencia a la frecuencia de potencia húmeda
II. Pruebas de rutina
El fabricante efectuará, por cuenta propia, las pruebas de rutina especificadas en la IEC 60383. La carga de tracción rutinaria será del 50% de la carga electromecánica que falla.
Inspección visual
Prueba mecánica de rutina
III. Pruebas de aceptación
Verificación de las dimensiones
Prueba de carga mecánica fallida
Marcado, Etiquetado y Embalaje
Marcado y Etiquetado
Nombre o Marca comercial del fabricante;
Designación del tipo de fabricante;
Características eléctricas especificadas;
Carga mecánica especificada.
Cada unidad aislante se marca de conformidad con la norma IEC 61952 y se establece un sistema de trazabilidad para cada una de las piezas componentes. Además, cada unidad aislante está marcada con la carga mecánica especificada que falla de conformidad con IEC 61952 y los requisitos del cliente.
Embalaje y envío
Las unidades aislantes se envasarán en cajas de madera contrachapada o en cajas de madera maciza. El embalaje deberá proporcionar una protección adecuada a los aislantes durante la manipulación y el transporte. Podemos proporcionar CO (certificados originales) si el cliente lo necesita.
Alcance de Suministro Global
Nuestros aisladores han sido exportados y utilizados exitosamente en más de 45 países distribuidos en 5 continentes:
Estados UnidosCanadáMéxicoHondurasTrinidad y TobagoParaguayRepública DominicanaBrasilCosta RicaArgentinaVenezuelaChilePerúEcuadorMalawiGhanaTogoEgiptoEtiopíaMozambiqueSamoaSueciaNoruegaFranciaBélgicaRepública ChecaPoloniaBulgariaRumaniaJordaniaOmánPakistánUzbekistánAfganistánKirguistánViet NamCamboyaFilipinasSri LankaIndonesiaTailandiaPapúa Nueva GuineaAustraliaNueva Zelanda
Preguntas Frecuentes (FAQ)
¿Cuáles son las principales aplicaciones del aislador de poste FZSW-72.5/16?
Este aislador está diseñado específicamente para subestaciones y líneas de transmisión de energía de alta tensión (72,5 kV), ofreciendo un excelente soporte mecánico y aislamiento eléctrico seguro en entornos exigentes.
¿Qué tipo de materiales se utilizan en la fabricación de este aislador compuesto?
El aislador emplea un núcleo de epoxi y fibra de vidrio de alta resistencia, un revestimiento exterior de caucho de silicona HTV altamente hidrofóbico y conexiones finales de acero o hierro fundido galvanizado en caliente para prevenir la corrosión.
¿Qué pruebas de calidad e inspecciones superan los aisladores?
Se realizan pruebas exhaustivas bajo las normas internacionales IEC 60383 e IEC 61952, que incluyen pruebas de tipo (carga mecánica, impulsos de rayo, tensión en húmedo), pruebas de rutina (inspección visual y mecánica al 50% de la carga de fallo) y pruebas de aceptación final.
¿El producto admite personalización y servicios de OEM/ODM?
Sí, ofrecemos soporte completo para personalizaciones bajo pedido, así como servicios de OEM y ODM para adaptar los aisladores a las especificaciones técnicas y requisitos de acoplamiento del cliente.
¿Cómo se garantiza la protección del aislador durante el transporte internacional?
Todos los aisladores se embalan de forma segura en cajas de madera contrachapada resistente o cajones de madera maciza fumigada, lo que previene daños mecánicos y humedad durante el tránsito terrestre o marítimo.
