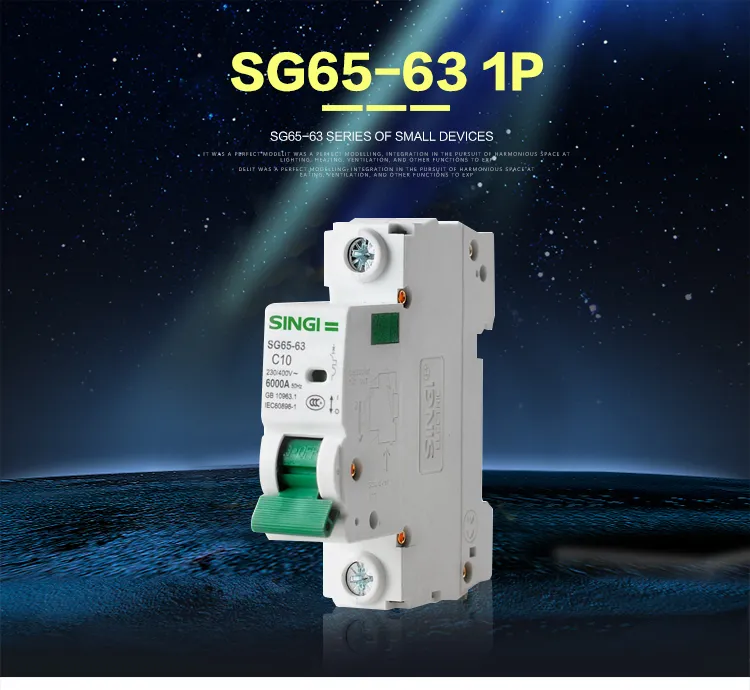

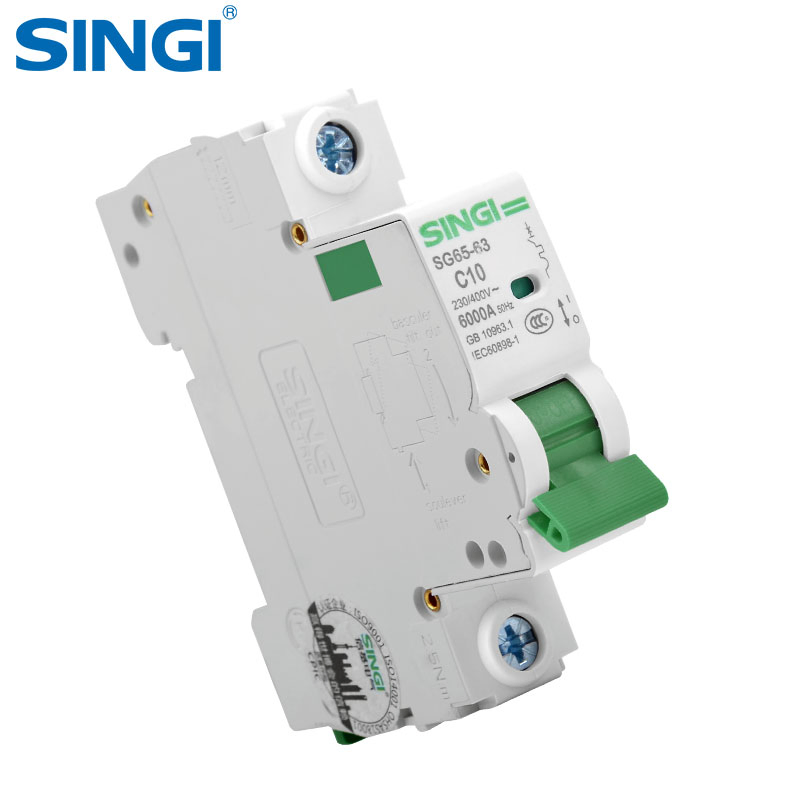

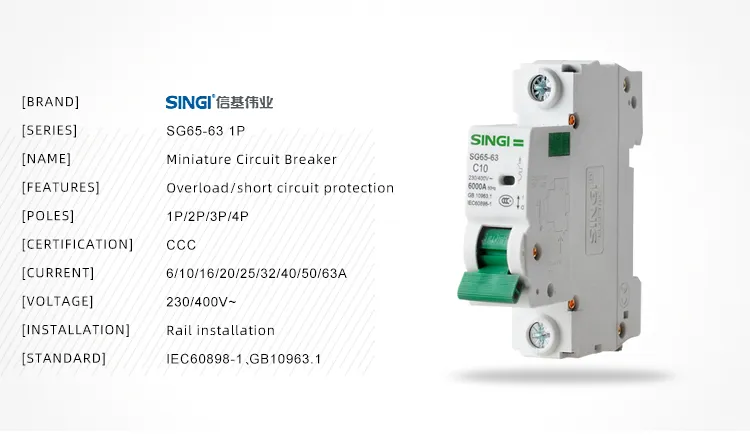

El disyuntor en miniatura de alta capacidad de ruptura SG65-63 destaca por su diseño estructural avanzado, rendimiento sumamente fiable, alta capacidad de corte y un diseño estético moderno. Su carcasa exterior y piezas operativas clave están fabricadas con materiales resistentes al impacto y con excelentes propiedades retardantes de fuego.
Es ideal para sistemas de distribución eléctrica con frecuencias de 50 o 60Hz, tensión de servicio de hasta 400V y corriente de hasta 63A. Se implementa principalmente en la distribución de energía en oficinas y viviendas, proporcionando protección eficiente contra sobrecargas y cortocircuitos en instalaciones de iluminación y equipos. De manera complementaria, puede actuar como interruptor de transferencia de energía de uso no frecuente.
| Tensión nominal (V) | Polos | Corriente nominal (A) | Capacidad de interrupción de cortocircuito nominal | |
|---|---|---|---|---|
| Capacidad de ruptura (kA) | Factor de potencia | |||
| 230 | 1 | 6, 10, 16, 20, 25, 32, 40, 50, 63 | 6 | 0,75 |

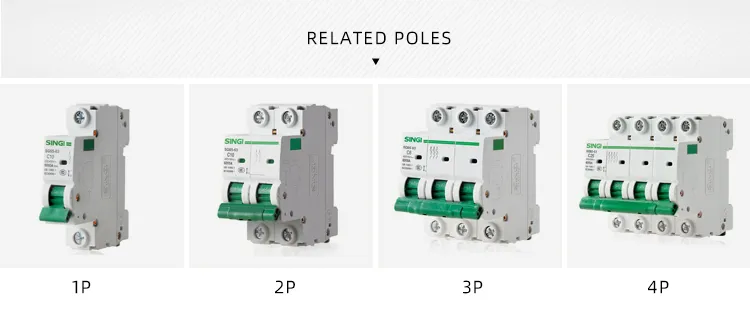

| 400 | 2, 3, 4 | 6 | ||
1. Vida útil mecánica: 10.000 operaciones de ciclo completo (encendido/apagado).
2. Resistencia al calor y humedad: Clasificación de Categoría 2 (apto para temperaturas de hasta 55°C con humedad relativa del 95%).

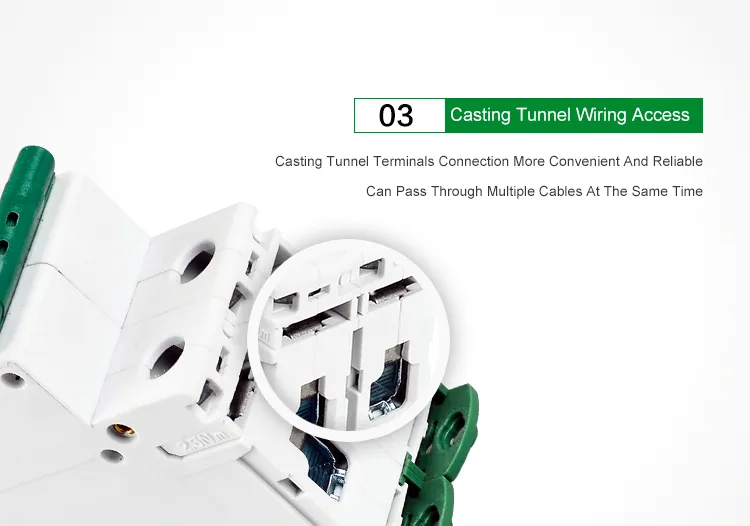

3. Tipo de cableado: Terminales de abrazadera compatibles con conductores de hasta 25 mm².
| Corriente de prueba (A) | Corriente nominal (A) | Tiempo solicitado | Resultado | Estado de inicio | Observación |
|---|---|---|---|---|---|
| 1.13 In | Todas | t >= 1h | No disparo | Frío | - |
| 1.45 In | Todas | t < 1h | Disparo | Caliente | Ascenso estable en 5 segundos |
| 2.55 In | In <= 32A | 1s < t < 60s | Disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
| 2.55 In | In > 32A | 1s < t < 120s | Disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
| 3 In (Modo B) | Todas | t >= 0.1s | No disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
| 5 In (Modo B) | Todas | t < 0.1s | Disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
| 5 In (Modo automático) | Todas | t >= 0.1s | No disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
| 10 In (Modo automático) | Todas | t < 0.1s | Disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
| 10 In (Modo D) | Todas | t >= 0.1s | No disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
| 14 In (Modo D) | Todas | t < 0.1s | Disparo | Frío | Interruptor auxiliar cerrado, alimentación conectada |
