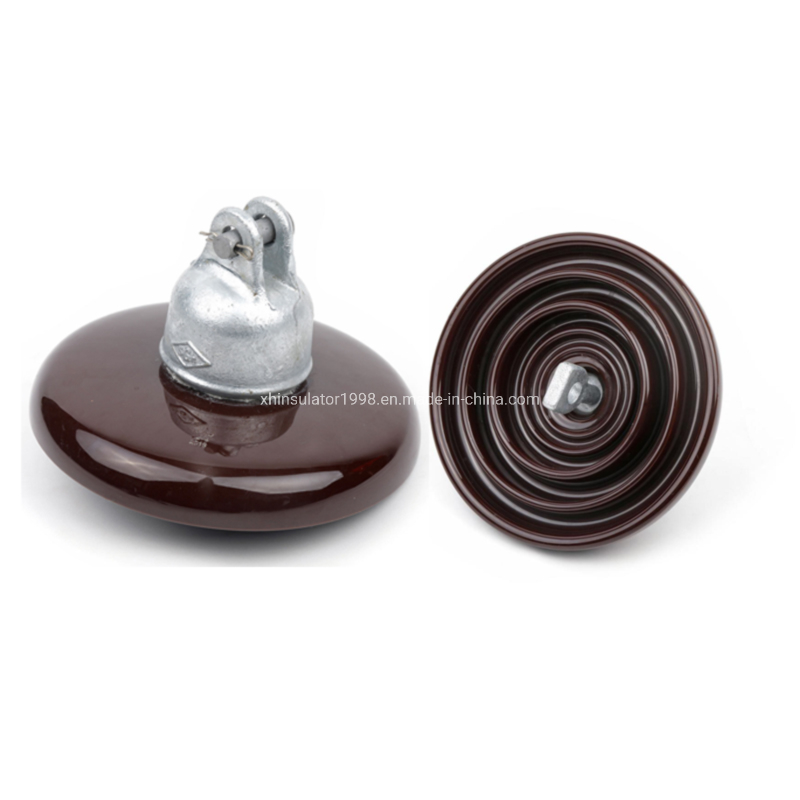

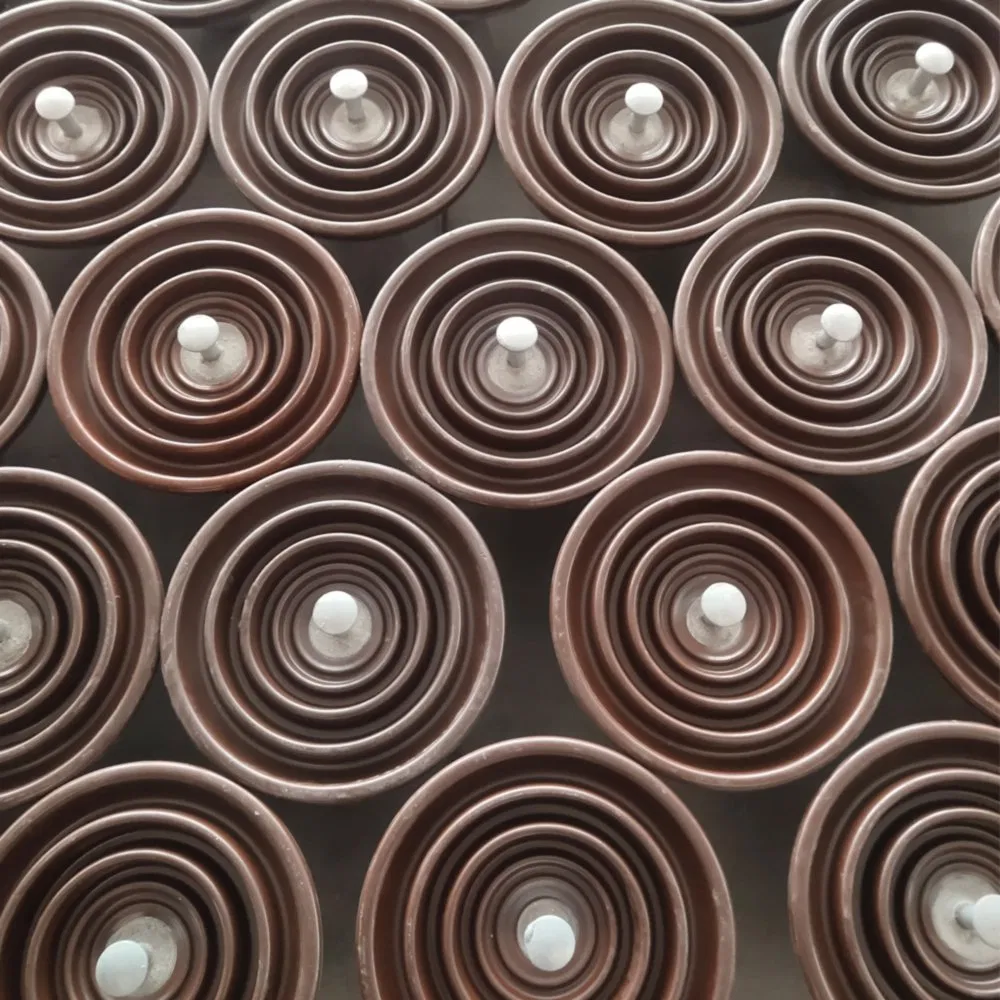

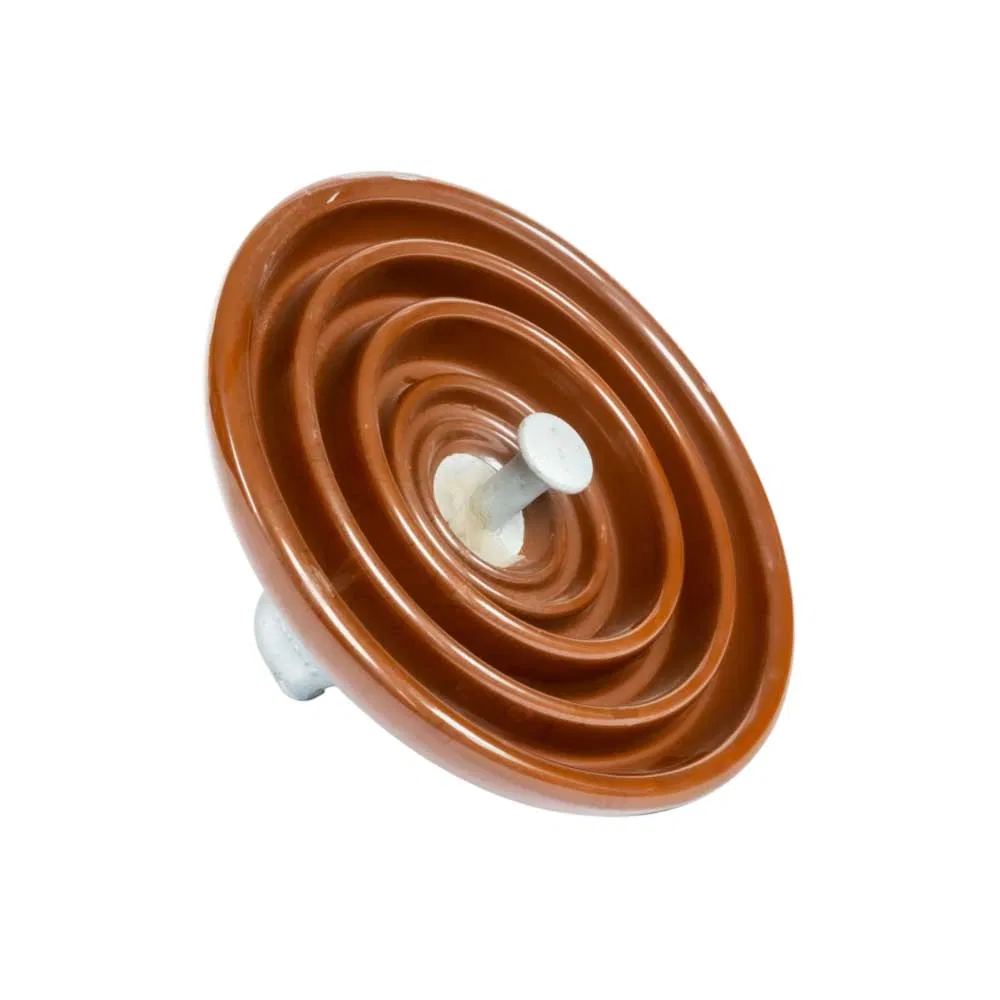

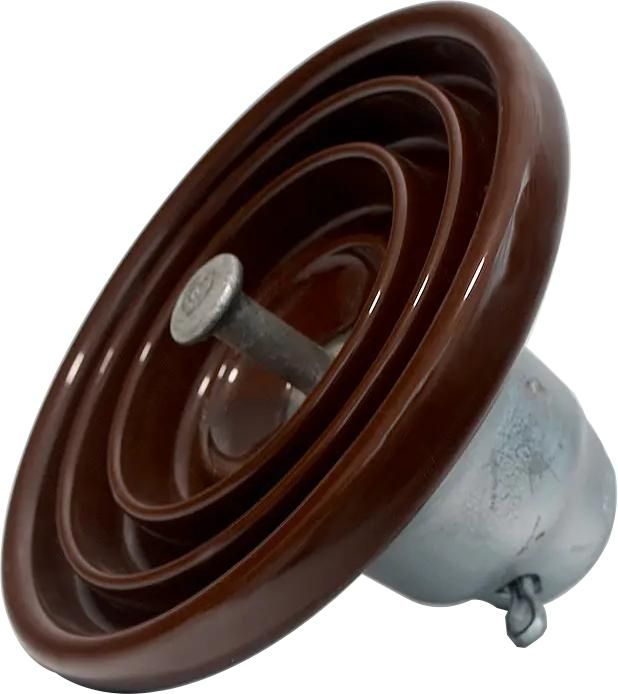

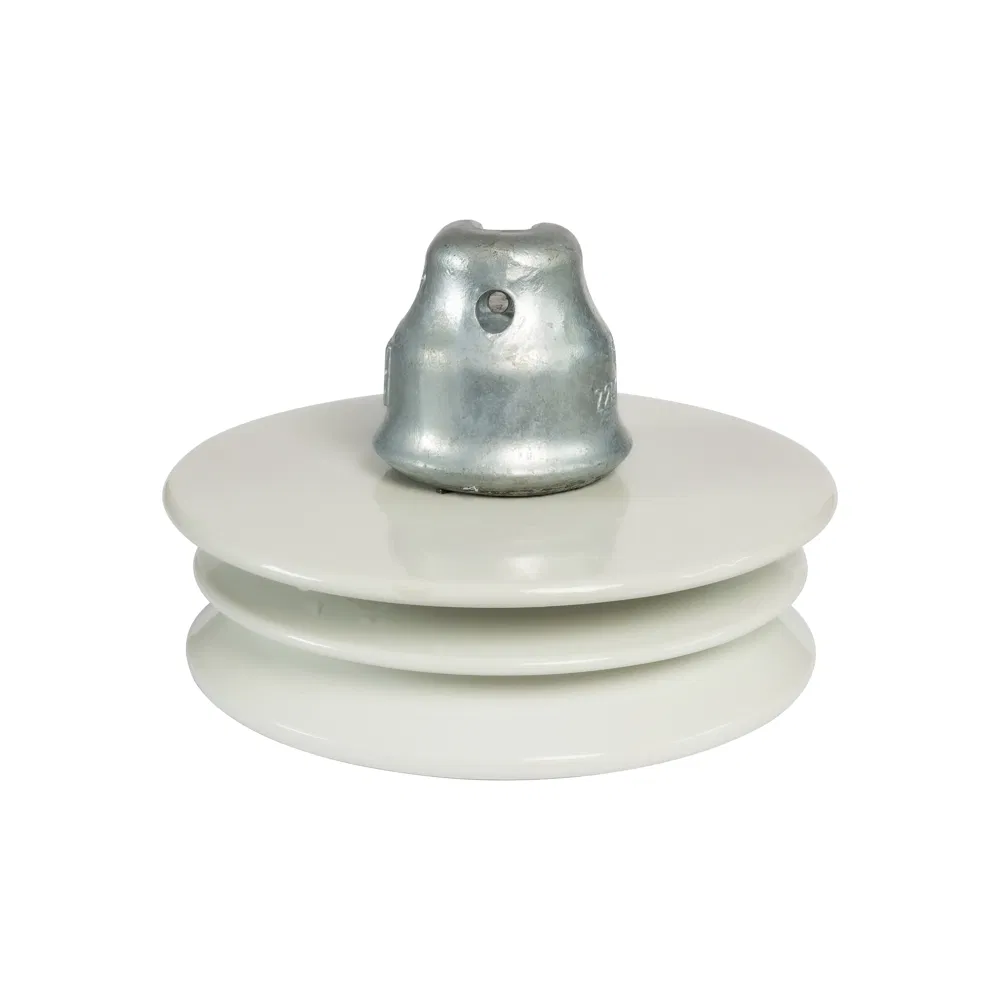

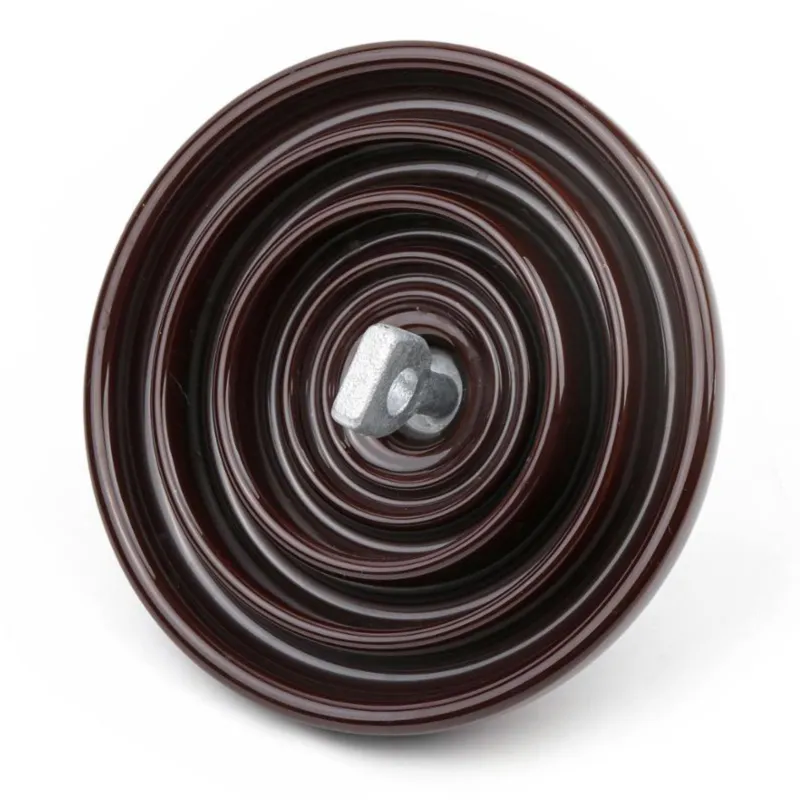

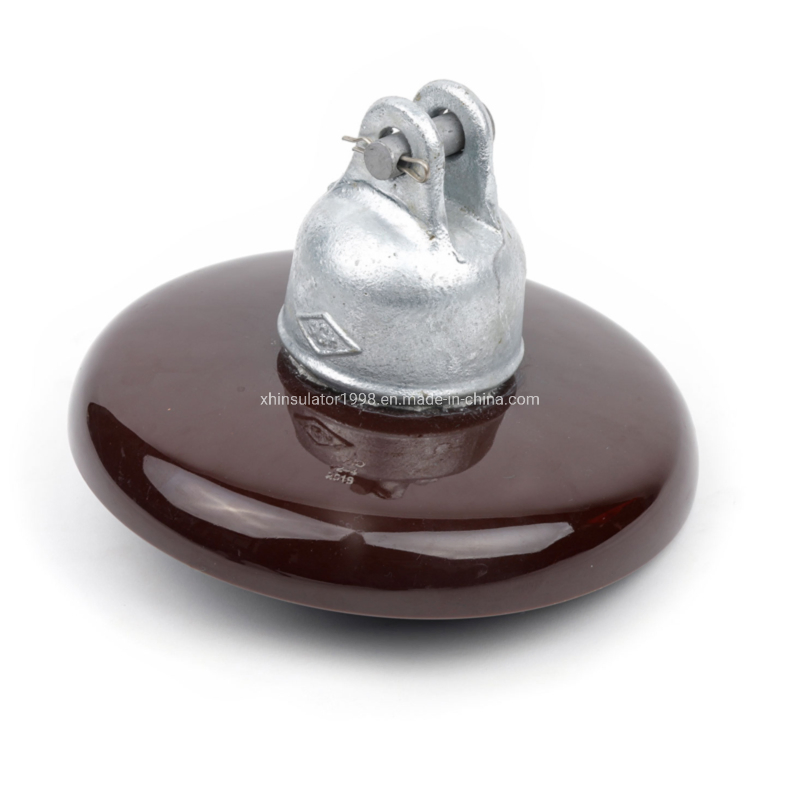

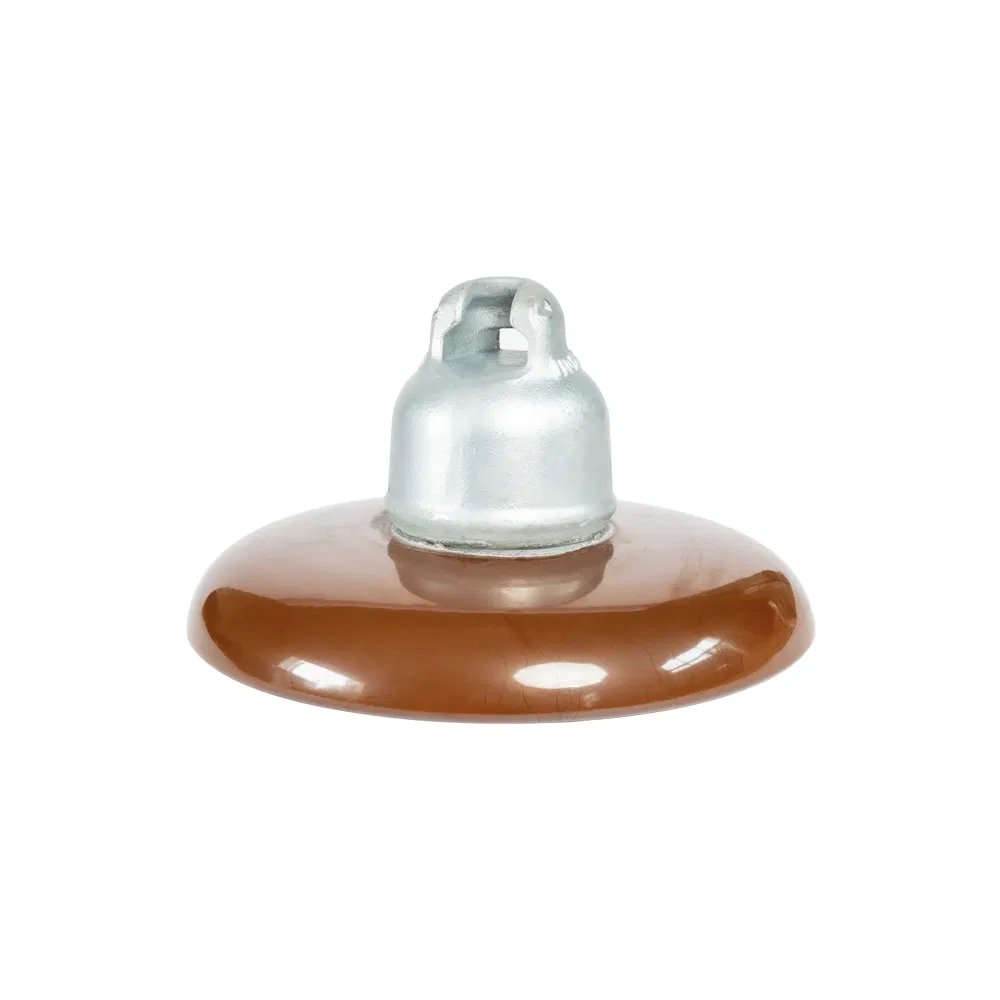

Aislante de porcelana de suspensión de disco de bola y vaso para redes de distribución y transmisión de 11kV a 33kv.
Los aislantes de suspensión están diseñados para unirse en cuerdas, típicamente de dos o más, para proporcionar una protección de tensión mucho mayor que cualquier aislante. Los aislantes de suspensión se utilizan normalmente en torres de transmisión de potencia de alta tensión, como se muestra a continuación. La porcelana es, con mucho, el material aislante más utilizado, pero también hay una serie de estilos de vidrio. Los aislantes de suspensión de porcelana revolucionaron la industria de distribución de energía permitiendo una protección de voltaje mucho más alta -- hay varias líneas de transmisión de 1.000kV DC que utilizan aislantes de suspensión.
✓ Disponible para cualquier nivel de tensión y contaminación cambiando el número de aisladores
✓ Fuerza mecánica hasta 530kN
✓ Alta fiabilidad gracias a la tecnología acumulada
✓ Excelente rendimiento a largo plazo

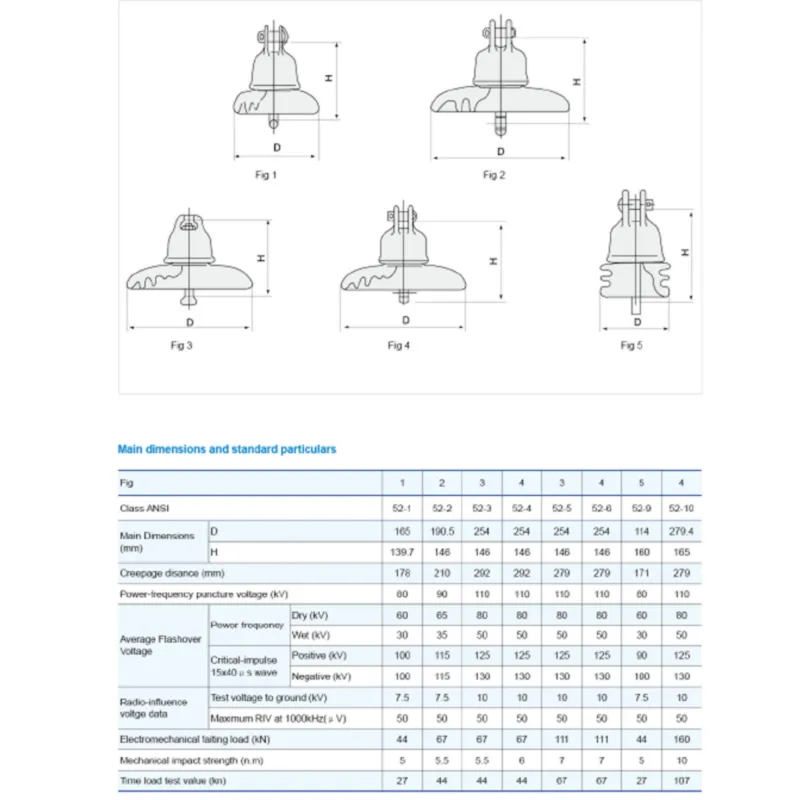

| Fig | 1 | 2 | 2 | 2 | 3 | 4 | 5 | 4 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Clase ANSI | 52-1 | 52-2 | 52-3 | 524 | 52-5 | 52-6 | 52-9 | 52-10 | ||
| Dimensiones principales (mm) | d | 165 | 190,5 | 190,5 | 190,5 | 254 | 254 | 114 | 2794 | |
| h | 139,7 | 146 | 146 | 146 | 156 | 146 | 160 | 165 | ||
| Distancia de fuga (mm) | 178 | 210 | 292 | 292 | 279 | 279 | 171 | 279 | ||
| Tensión de punción de frecuencia de potencia (kV) | 80 | 90 | 110 | 110 | 110 | 110 | 80 | 110 | ||
| Tensión de descarga media (kV) | Frecuencia de potencia | Seco | 60 | 65 | 80 | 80 | 80 | 80 | 60 | 80 |
| Húmedo | 30 | 35 | 50 | 50 | 50 | 50 | 30 | 50 | ||
| Onda 1.2x50μs impulso crítica | Positivo | 100 | 115 | 125 | 125 | 125 | 125 | 90 | 125 | |
| Negativo | 100 | 115 | 130 | 130 | 130 | 130 | 100 | 130 | ||
| Datos de tensión de influencia de radio | Tensión de prueba a tierra (kV) | 7,5 | 7,5 | 10 | 10 | 10 | 10 | 7,5 | 10 | |
| Max RIV a 1000kHz (μV) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Fallo electromecánico de carga (kN) | 44 | 67 | 67 | 67 | 111 | 111 | 44 | 160 | ||
| Fuerza de presión mecánica (N.m) | 5 | 5,5 | 5,5 | 6 | 7 | 7 | 5 | 10 | ||
| Prueba de tiempo (kN) | 27 | 44 | 44 | 44 | 67 | 67 | 27 | 107 | ||
