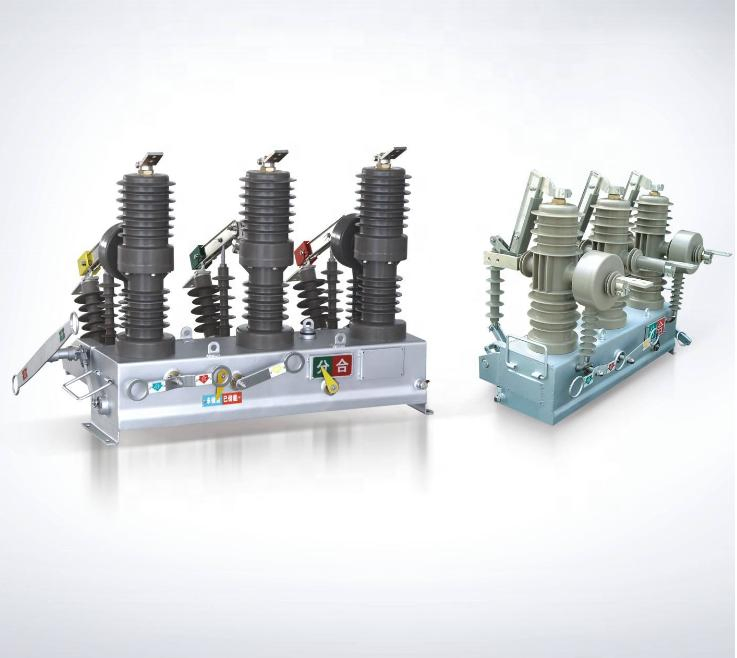

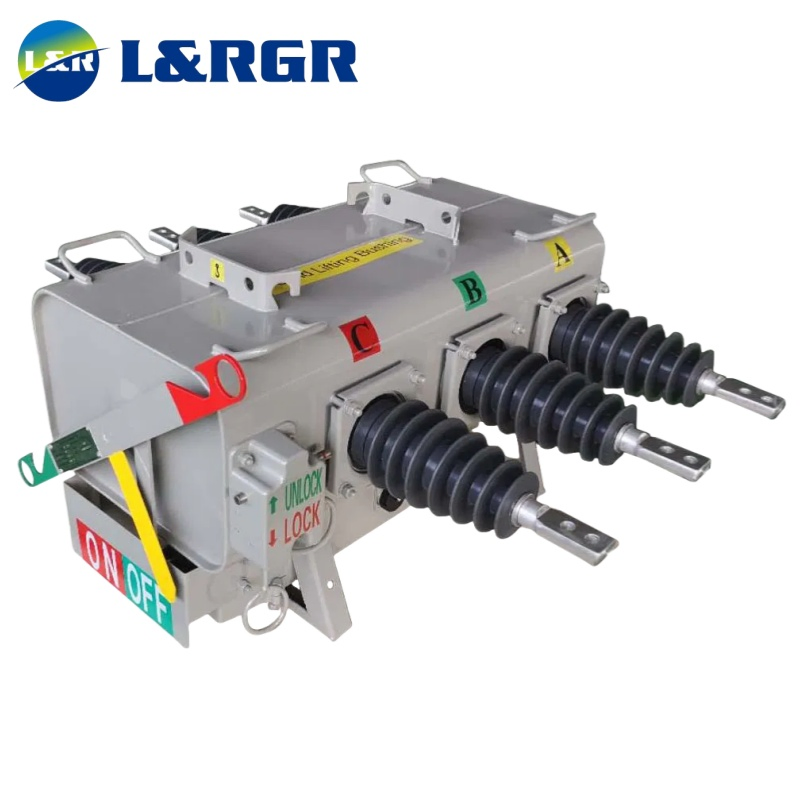

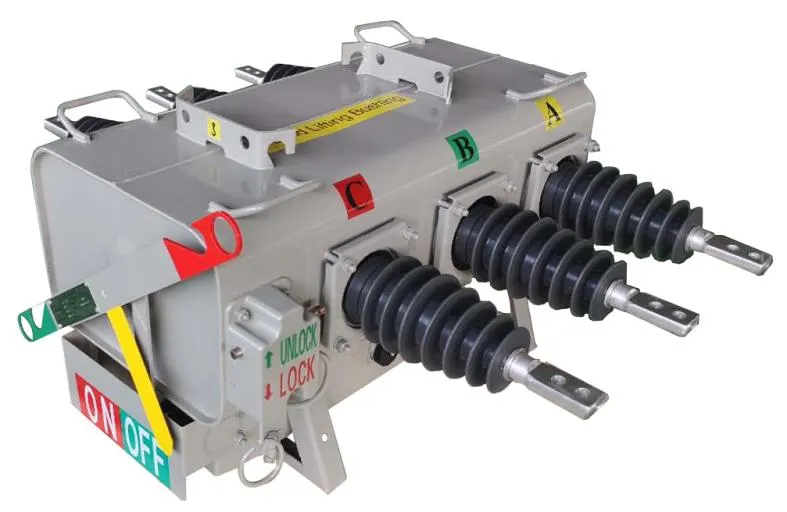

LRFW-12/24/36 montado en el polo del interruptor de ruptura de carga se utiliza para una tensión nominal de 24KV, la corriente nominal 400/630una cuadrícula, 50/60 Hz circuito abierto, la corriente de carga cerrada en el sistema de alimentación, la sobrecarga de corriente. Este interruptor de carga se puede separar los rotos de la línea de distribución de forma automáticamente.

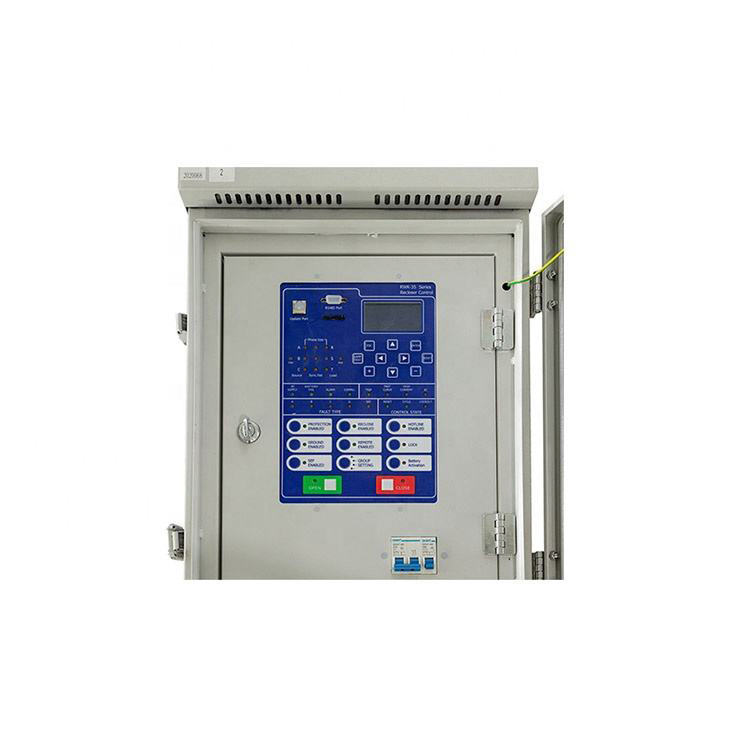

El exterior de la serie LRFW SF6 el interruptor de carga es de tres fases AC 50Hz/60Hz switchgear de media tensión al aire libre, que se puede romper y cerrar la corriente de carga y la sobrecarga de corriente en el sistema de alimentación; el interruptor de carga está equipado con controlador inteligente para darse cuenta de la automatización del sistema de distribución.
Los niveles de voltaje de la aplicación incluye 12kV, 24kV y 36 kV.
Aplicación: IEC62271-200 estándar.
| El tema | Unidad | Los datos | ||
|---|---|---|---|---|
| La tensión nominal | KV | 12 | 24 | 36 |
| Frecuencia | Hz | 50/60 | ||
| Corriente nominal | Un | 400 / 630 | ||
| Rated cortocircuito resistir/romper actual | KA | 12.5 | ||
| Rated corto-circuito de corriente (pico) | KA | 31.5 | ||
| Pico de corriente nominal de soportar | KA | 31.5 | ||
| Clasificados el tiempo de cortocircuito | Seg. | 1 | ||
| El tiempo de funcionamiento de potencia (Cerrar/Abrir) | Seg. | <2 | ||
| Las operaciones mecánicas | Veces | 5000 | ||
| Las operaciones de carga total nominal | Veces | 400 | ||
| La frecuencia de poder soportar la tensión (1 min) | KV | 28/32 | 50/60 | 70/80 |
| Rayo tensión no disruptiva (pico) | KV | 76/85 | 125/145 | 170/190 |
| Nivel de IP | - | 65 | ||
| La extinción de arco de medio | Veces | Gas SF6 | ||
| Medio de aislamiento | - | Gas SF6 | ||
| El SF6 año Tasa de fuga de gas | - | ≤ 0,5% | ||
