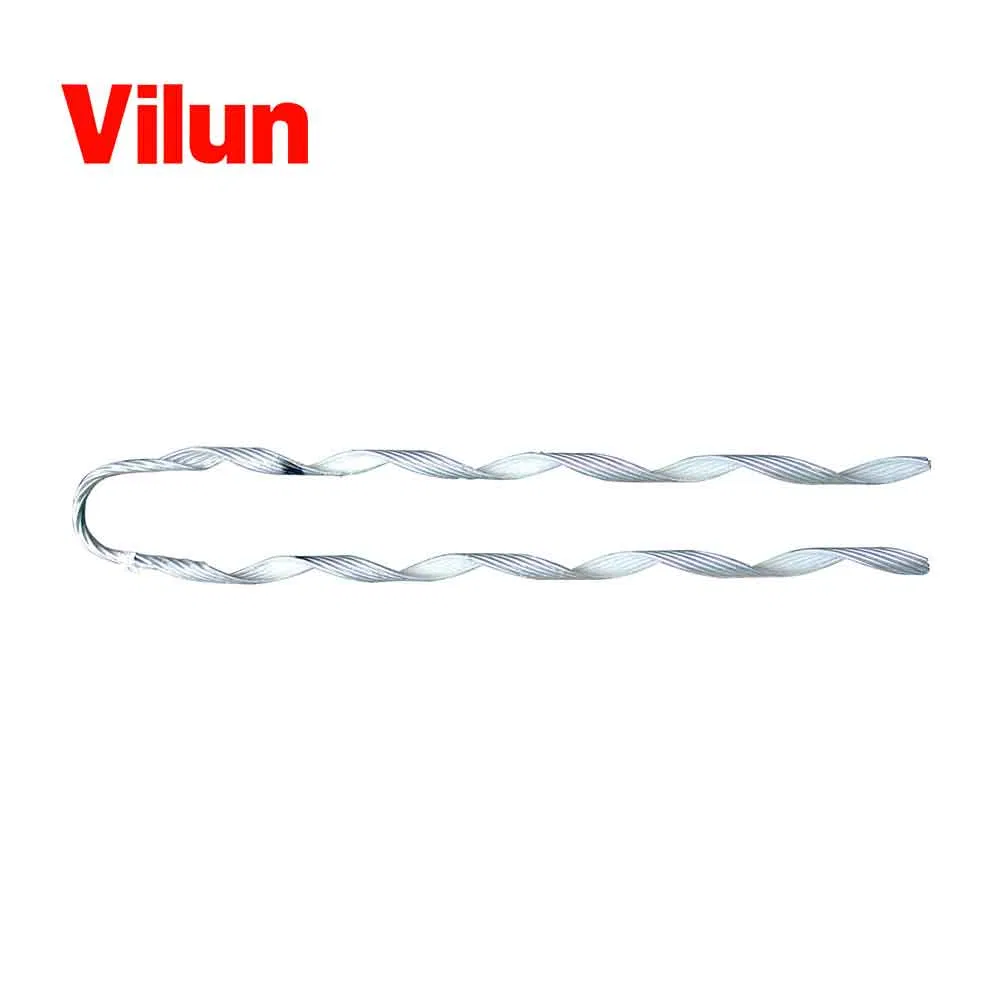

Abrazadera de tensión

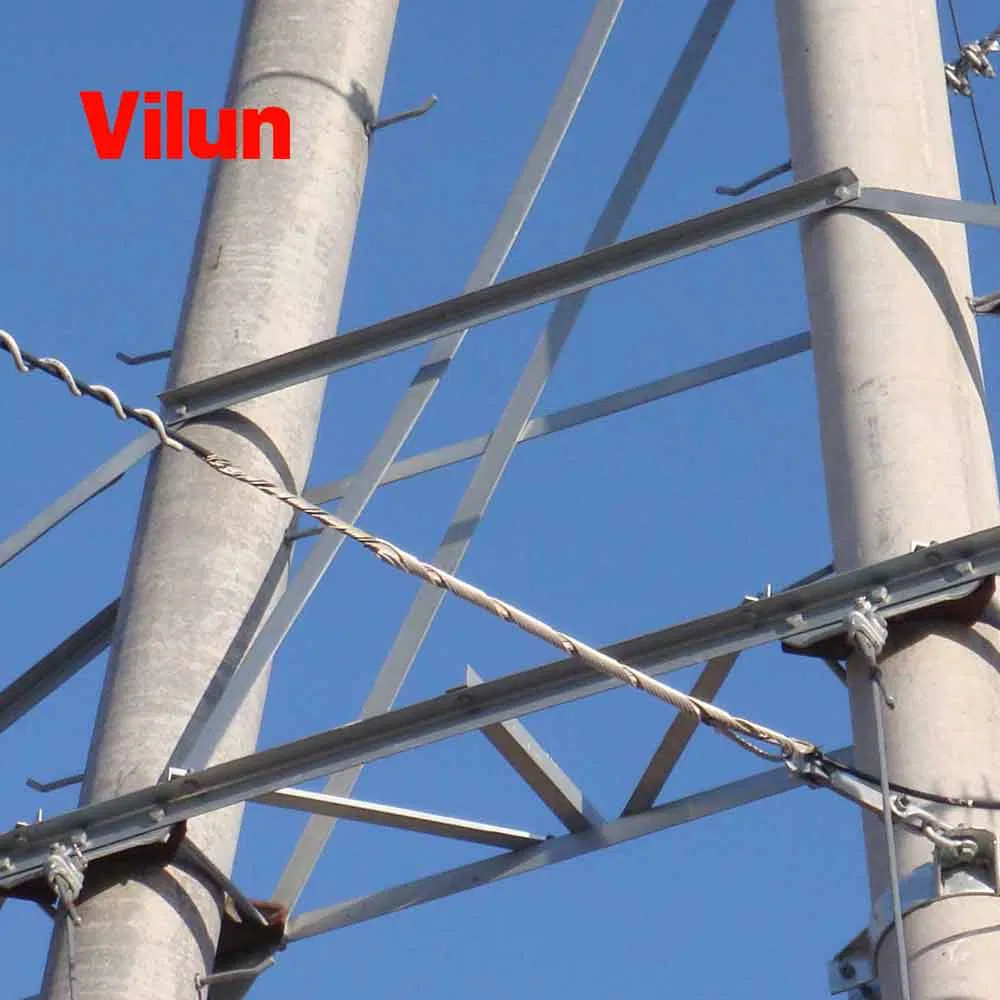

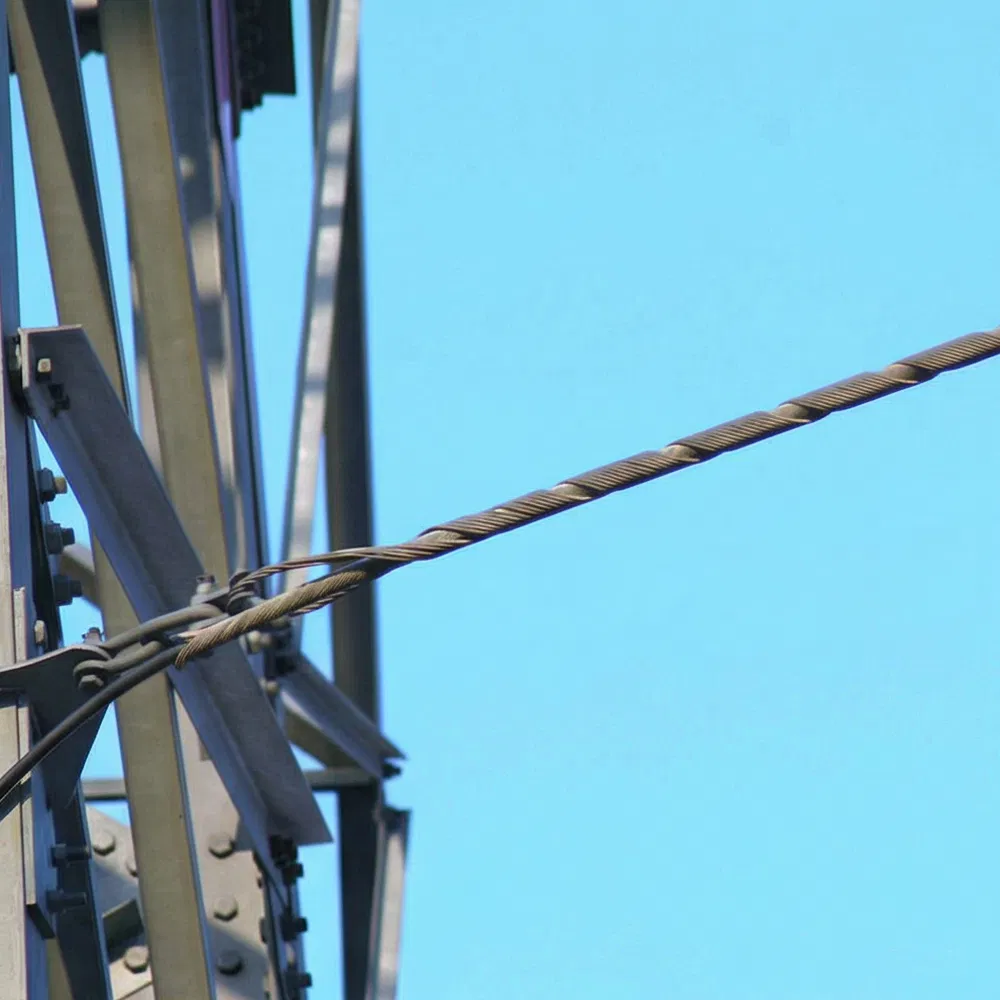

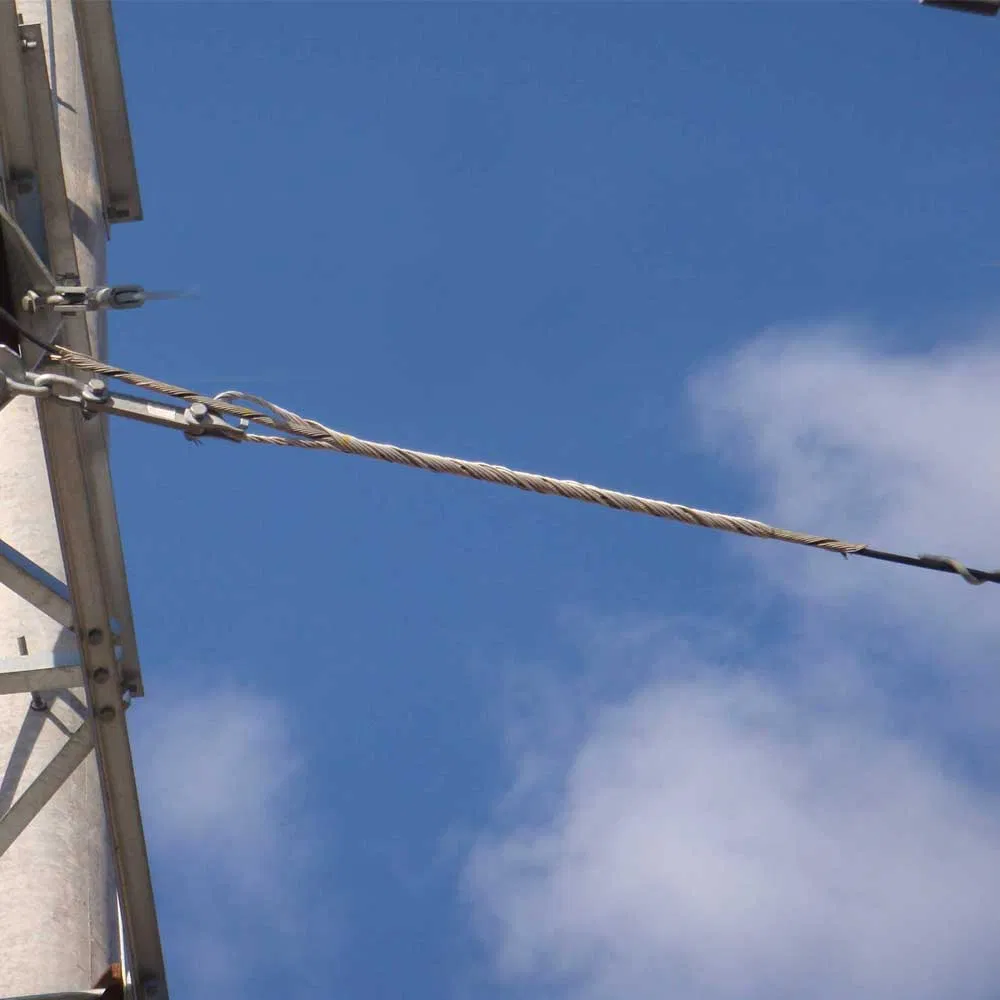

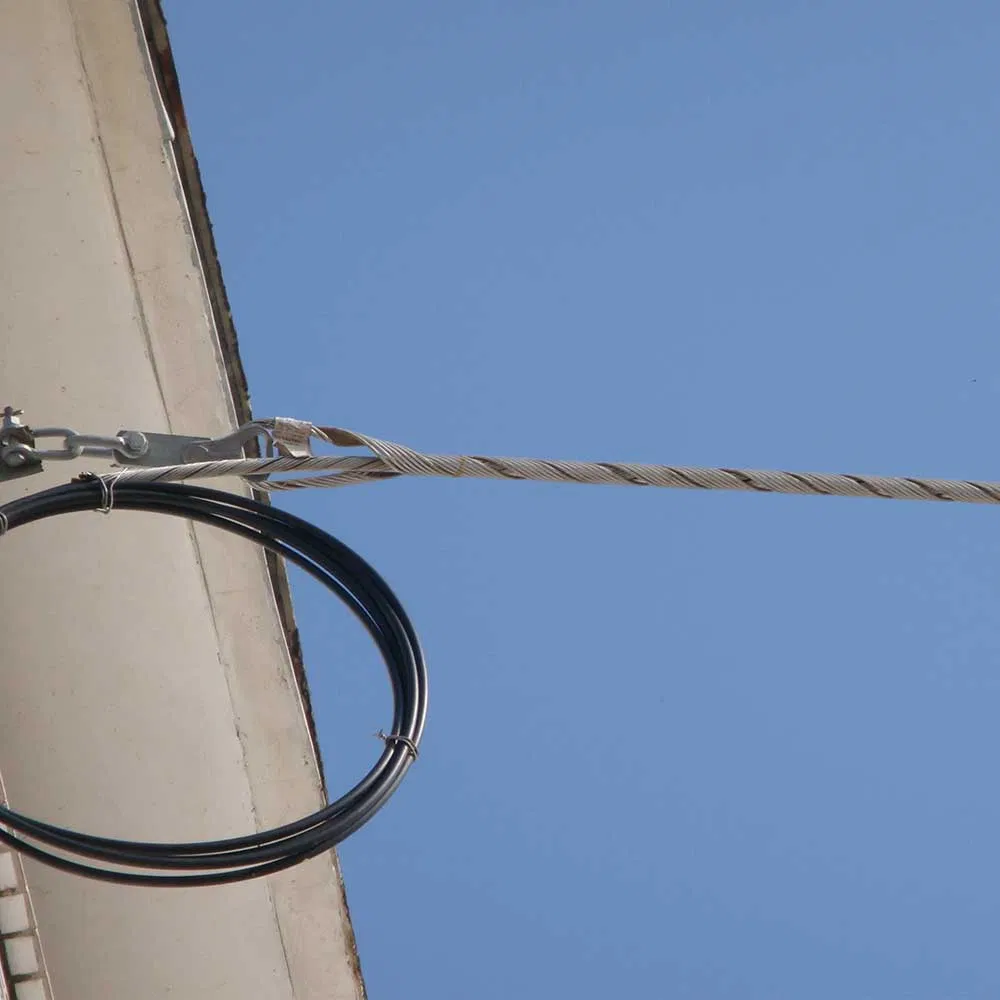

Este tipo de abrazadera se utiliza para la conexión de la torre terminal, torre de tensión, polo/torre de empalme y polos/torre con la que la esquina (ángulo de elevación) es más de 25° las configuraciones de hormigón: Para polo terminal/torre-uno a uno; para polo/torre de deformación y polo/torre de empalme-dos a uno.

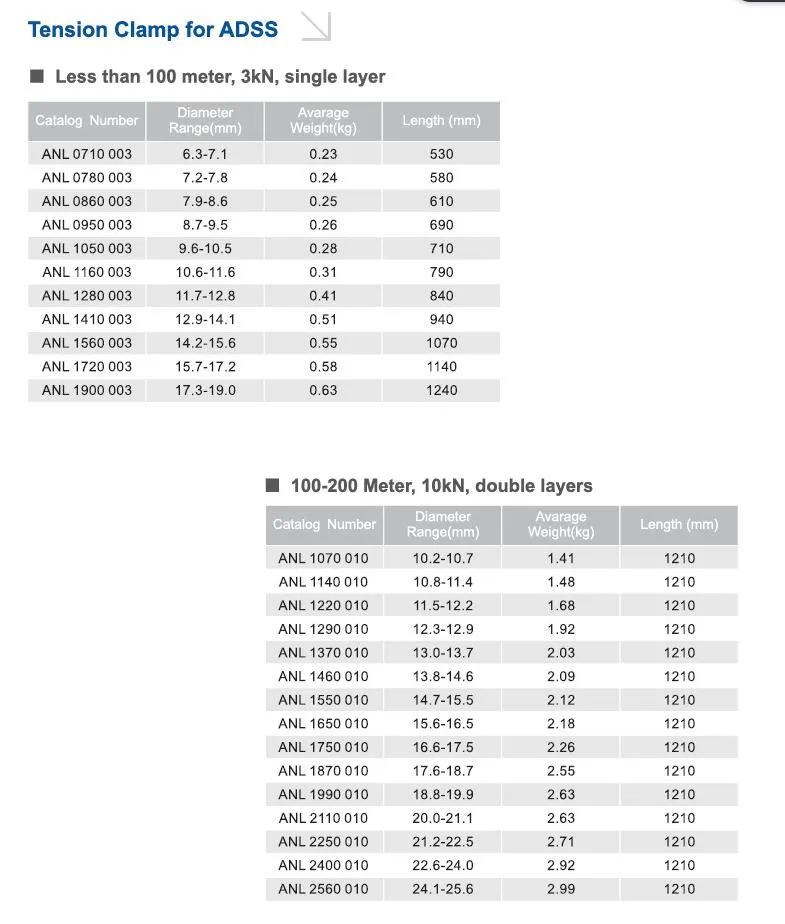

| Número de catálogo | Rango de diámetro (mm) | Longitud (mm) | Peso medio (kg) | Código de color | Accesorios |
|---|---|---|---|---|---|
| Dedal | |||||
| ANL 0710 003 | 6,3-7,1 | 530 | 0,23 | Rojo | 1 |
| ANL 0780 003 | 7,2-7,8 | 580 | 0,24 | Naranja | 1 |
| ANL 0860 003 | 7,9-8,6 | 610 | 0,25 | Verde | 1 |
| ANL 0950 003 | 8,7-9,5 | 690 | 0,26 | Rosa | 1 |
| ANL 1050 003 | 9,6-10,5 | 710 | 0,28 | Rojo | 1 |
| ANL 1160 003 | 10,6-11,6 | 790 | 0,31 | Naranja | 1 |
| ANL 1280 003 | 11,7-12,8 | 840 | 0,41 | Verde | 1 |
| ANL 1410 003 | 12,9-14,1 | 940 | 0,51 | Rosa | 1 |
| ANL 1560 003 | 14,2-15,6 | 1070 | 0,55 | Amarillo | 1 |
| ANL 1720 003 | 15,7-17,2 | 1140 | 0,58 | Azul | 1 |
| ANL 1900 003 | 17,3-19,0 | 1240 | 0,63 | Marrón | 1 |
| Número de catálogo | Rango de diámetro (mm) | Longitud (mm) | Peso medio (kg) | Código de color | Accesorios | |||
|---|---|---|---|---|---|---|---|---|
| Dedal TC-04 | Enlace PD PD-0716 | Perno | Grillete en U (U) | |||||
| ANL 1070 010 | 10,2-10,7 | 1210 | 1,41 | Negro | 1 | 1 | 3 | 2 |
| ANL 1140 010 | 10,8-11,4 | 1210 | 1,48 | Amarillo | 1 | 1 | 3 | 2 |
| ANL 1220 010 | 11,5-12,2 | 1210 | 1,68 | Verde | 1 | 1 | 3 | 2 |
| ANL 1290 010 | 12,3-12,9 | 1210 | 1,92 | Naranja | 1 | 1 | 3 | 2 |
| ANL 1370 010 | 13,0-13,7 | 1210 | 2,03 | Azul | 1 | 1 | 3 | 2 |
| ANL 1460 010 | 13,8-14,6 | 1210 | 2,09 | Blanco | 1 | 1 | 3 | 2 |
| ANL 1550 010 | 14,7-15,5 | 1210 | 2,12 | Rojo | 1 | 1 | 3 | 2 |
| ANL 1650 010 | 15,6-16,5 | 1210 | 2,18 | Negro | 1 | 1 | 3 | 2 |
| ANL 1750 010 | 16,6-17,5 | 1210 | 2,26 | Amarillo | 1 | 1 | 3 | 2 |
| ANL 1870 010 | 17,6-18,7 | 1210 | 2,55 | Verde | 1 | 1 | 3 | 2 |
| ANL 1990 010 | 18,8-19,9 | 1210 | 2,63 | Naranja | 1 | 1 | 3 | 2 |
| ANL 2110 010 | 20,0-21,1 | 1210 | 2,63 | Azul | 1 | 1 | 3 | 2 |
| ANL 2250 010 | 21,2-22,5 | 1210 | 2,71 | Blanco | 1 | 1 | 3 | 2 |
| ANL 2400 010 | 22,6-24,0 | 1210 | 2,92 | Rojo | 1 | 1 | 3 | 2 |
| ANL 2550 010 | 24,1-25,5 | 1210 | 2,99 | Negro | 1 | 1 | 3 | 2 |
| ANL 2720 010 | 25,6-27,2 | 1500 | - | Amarillo | - | - | - | - |
| ANL 2890 010 | 27,2-28,9 | 1500 | - | Verde | - | - | - | - |
| ANL 3070 010 | 29,0-30,7 | 1500 | - | Naranja | - | - | - | - |
| ANL 3270 010 | 30,8-32,7 | 1500 | - | Azul | - | - | - | - |

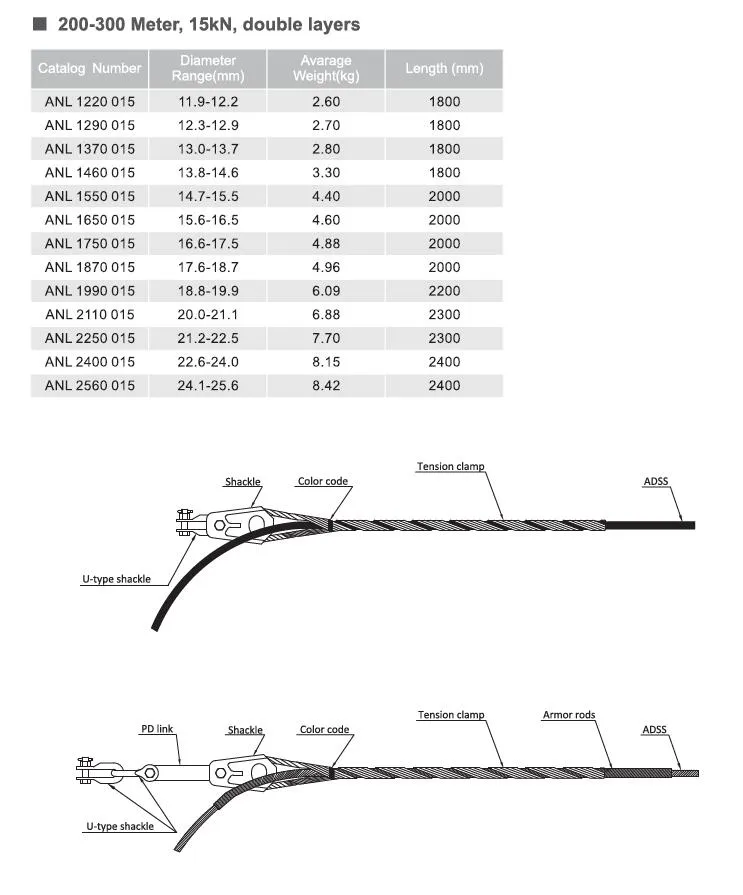

| Número de catálogo | Rango de diámetro (mm) | Longitud (mm) | Peso medio (kg) | Código de color | Accesorios | |||
|---|---|---|---|---|---|---|---|---|
| Dedal TC-04 | Enlace PD PD-0716 | Perno | Grillete en U (U) | |||||
| ANL 1220 015 | 11,9-12,2 | 1800 | 2,60 | - | 1 | 1 | 3 | 2 |
| ANL 1290 015 | 12,3-12,9 | 1800 | 2,70 | Naranja | 1 | 1 | 3 | 2 |
| ANL 1370 015 | 13,0-13,7 | 1800 | 2,80 | Azul | 1 | 1 | 3 | 2 |
| ANL 1460 015 | 13,8-14,6 | 1800 | 3,30 | Blanco | 1 | 1 | 3 | 2 |
| ANL 1550 015 | 14,7-15,5 | 2000 | 4,40 | Rojo | 1 | 1 | 3 | 2 |
| ANL 1650 015 | 15,6-16,5 | 2000 | 4,60 | Negro | 1 | 1 | 3 | 2 |
| ANL 1750 015 | 16,6-17,5 | 2000 | 4,88 | Amarillo | 1 | 1 | 3 | 2 |
| ANL 1870 015 | 17,6-18,7 | 2000 | 4,96 | Verde | 1 | 1 | 3 | 2 |
| ANL 1990 015 | 18,8-19,9 | 2200 | 6,09 | Naranja | 1 | 1 | 3 | 2 |
| ANL 2110 015 | 20,0-21,1 | 2300 | 6,88 | Azul | 1 | 1 | 3 | 2 |
| ANL 2250 015 | 21,2-22,5 | 2300 | 7,70 | Blanco | 1 | 1 | 3 | 2 |
| ANL 2400 015 | 22,6-24,0 | 2400 | 8,15 | Rojo | 1 | 1 | 3 | 2 |
| ANL 2560 015 | 24,1-25,6 | 2400 | 8,42 | Negro | 1 | 1 | 3 | 2 |
| ANL 2720 015 | 25,7-27,2 | 2500 | - | Púrpura | - | - | - | - |
| ANL 2890 015 | 27,3-28,9 | 2500 | - | Rosa | - | - | - | - |
| ANL 3070 015 | 29,0-30,7 | 2600 | - | Marrón | - | - | - | - |
| ANL 3270 015 | 30,8-32,7 | 2700 | - | Naranja | - | - | - | - |
