Información Básica
No. de Modelo
U120BP
Estructura
Aislador de Suspensión
Tipo
Aislador de Tipo B
Uso
Aislamiento
Método de Conexión
Tipo Esférico
Tamaño de Capacidad Portante
120kn
Certificación
SGS
Color
Hialina
Ventaja 1
Alta resistencia mecánica
Ventaja 2
Anti-envejecimiento
Ventaja 3
Excelente autolimpieza
Ventaja 4
Ruptura segura
Ventaja 5
Calidad estable
Especificación
280mm
Origen
China
Código del HS
8546100000
Descripción de Producto

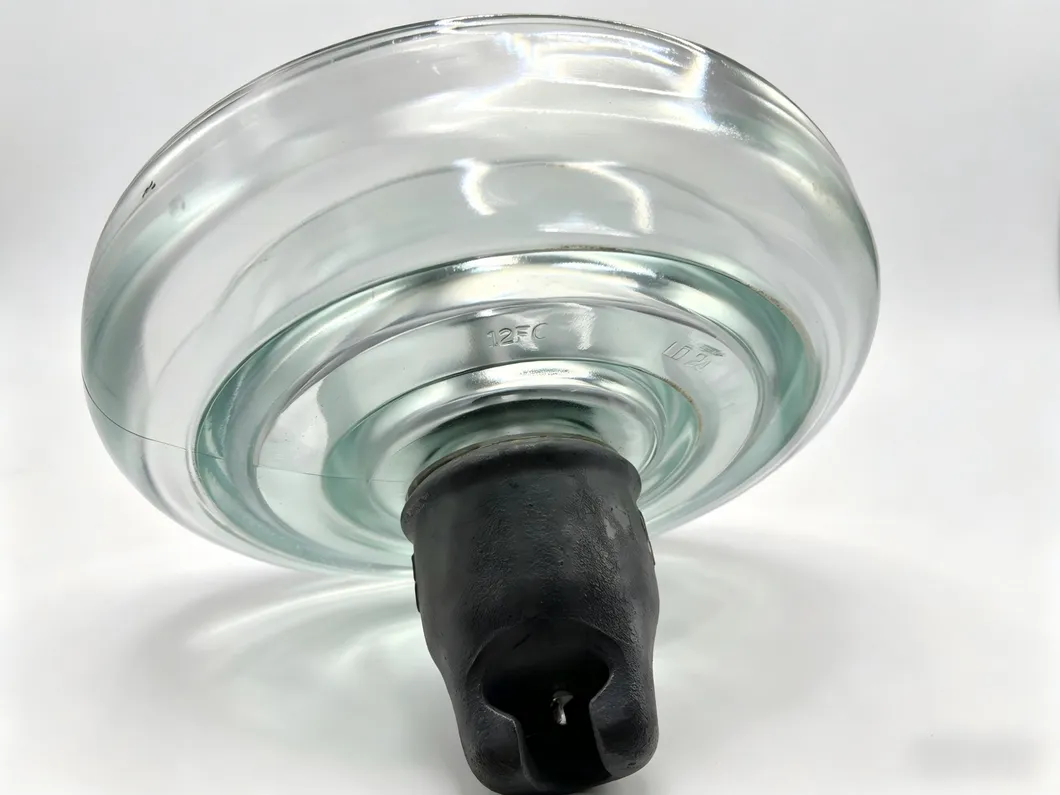

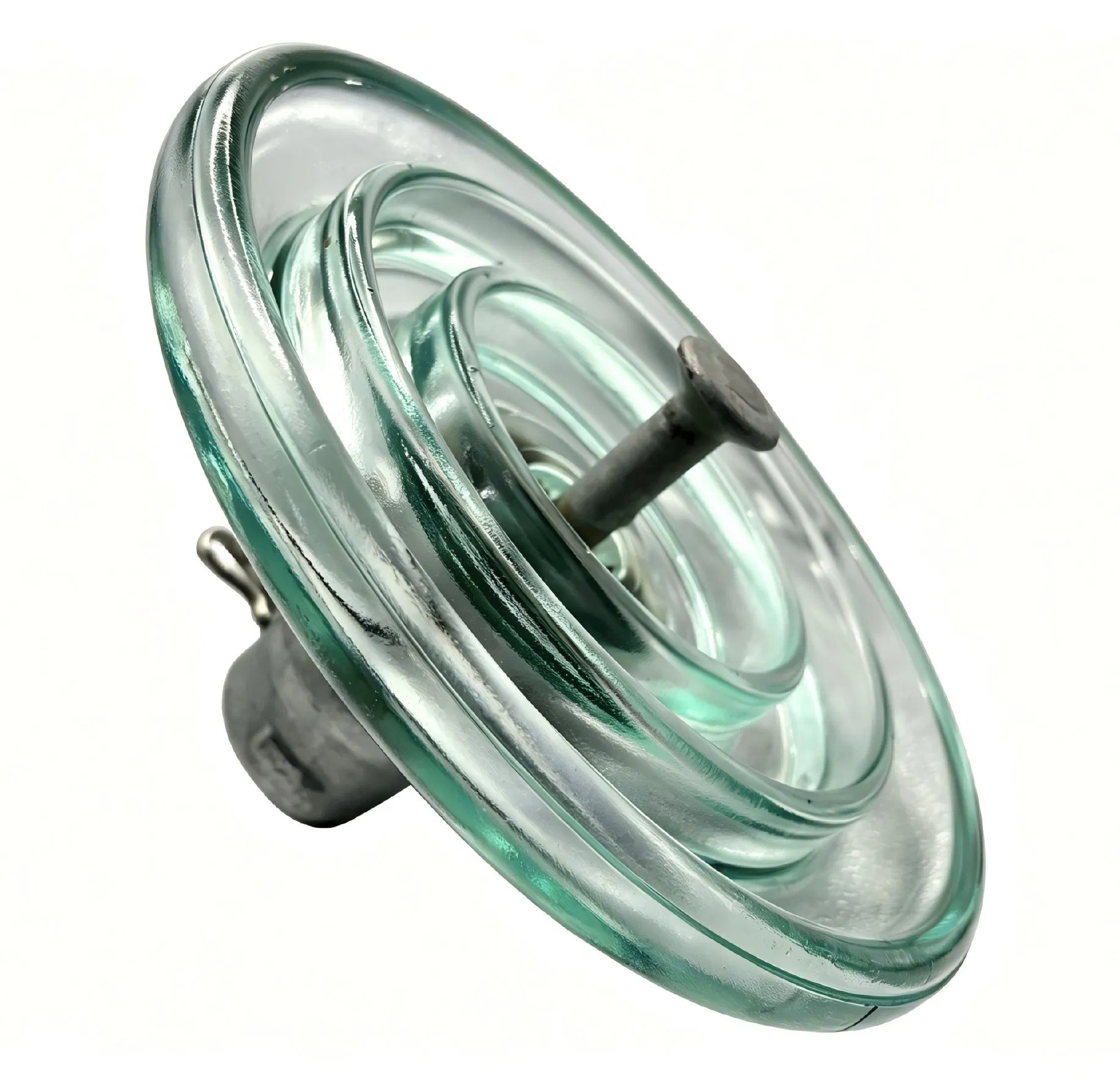

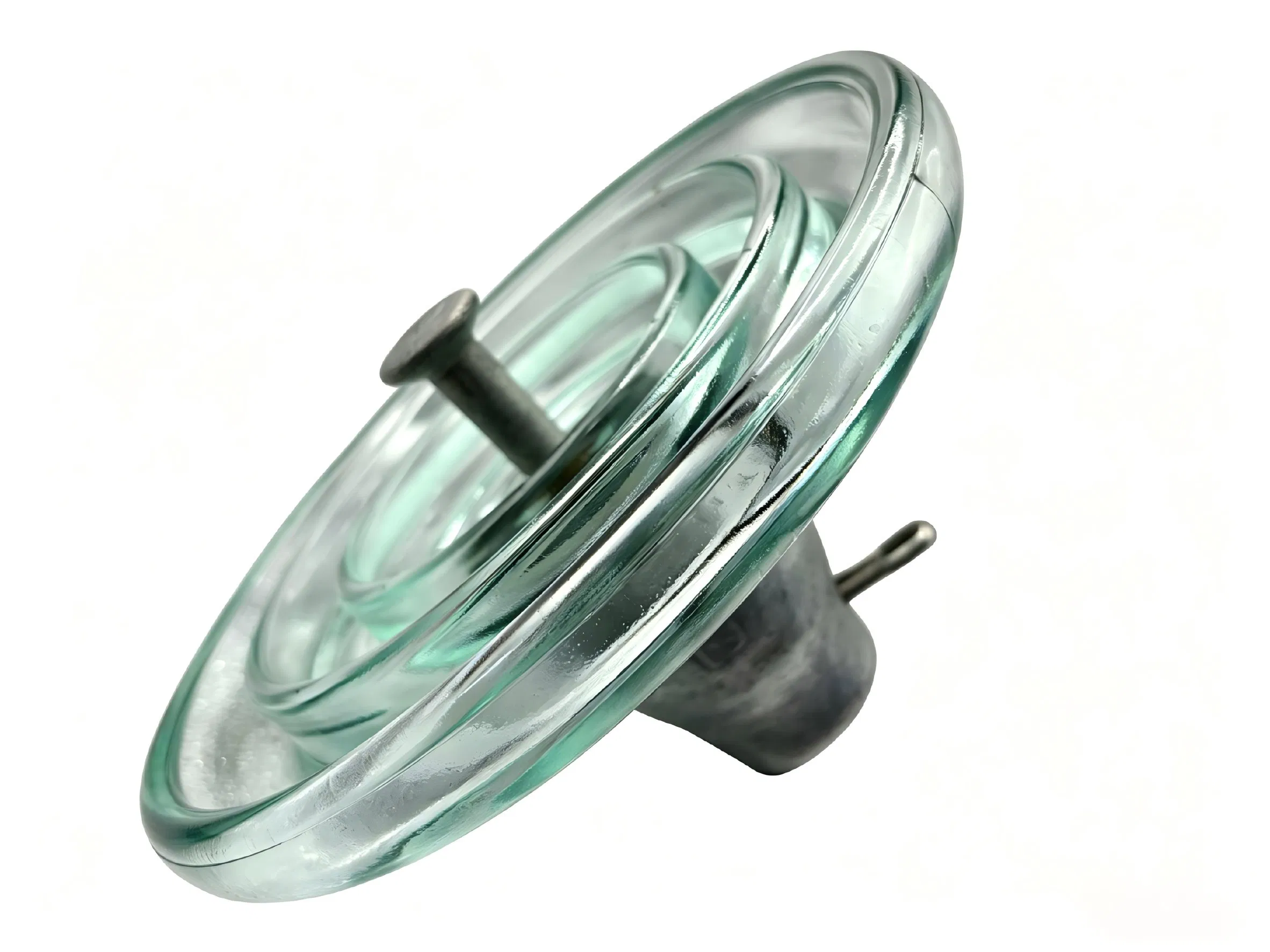

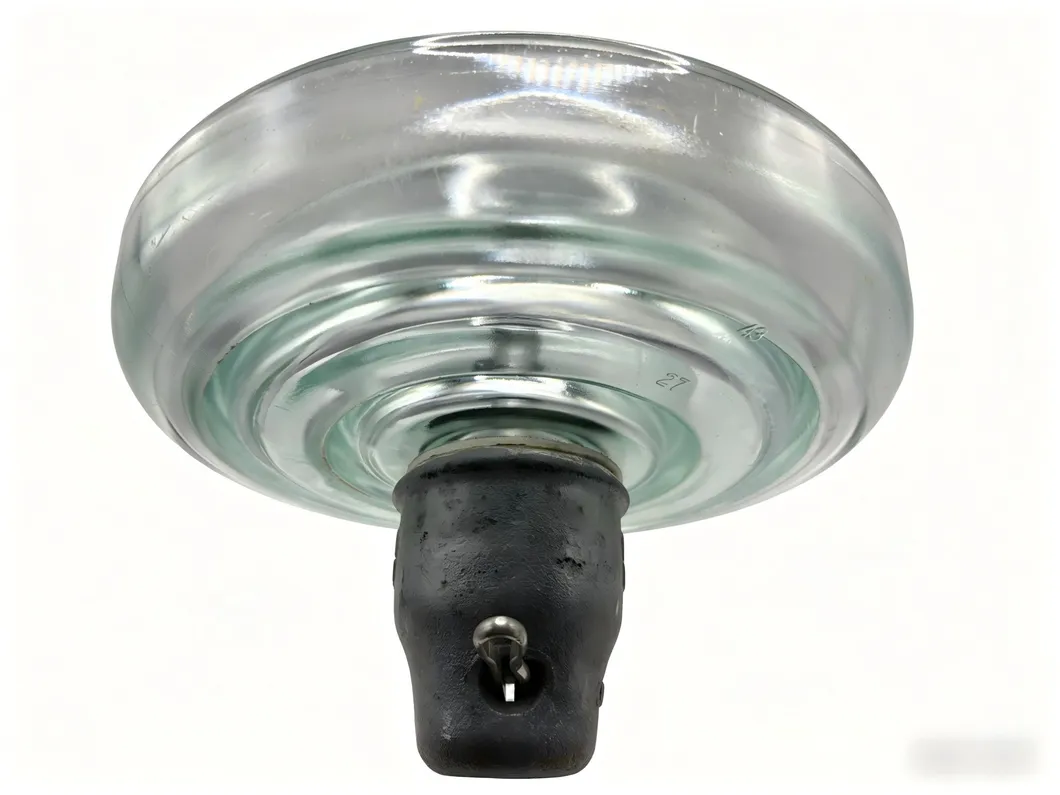

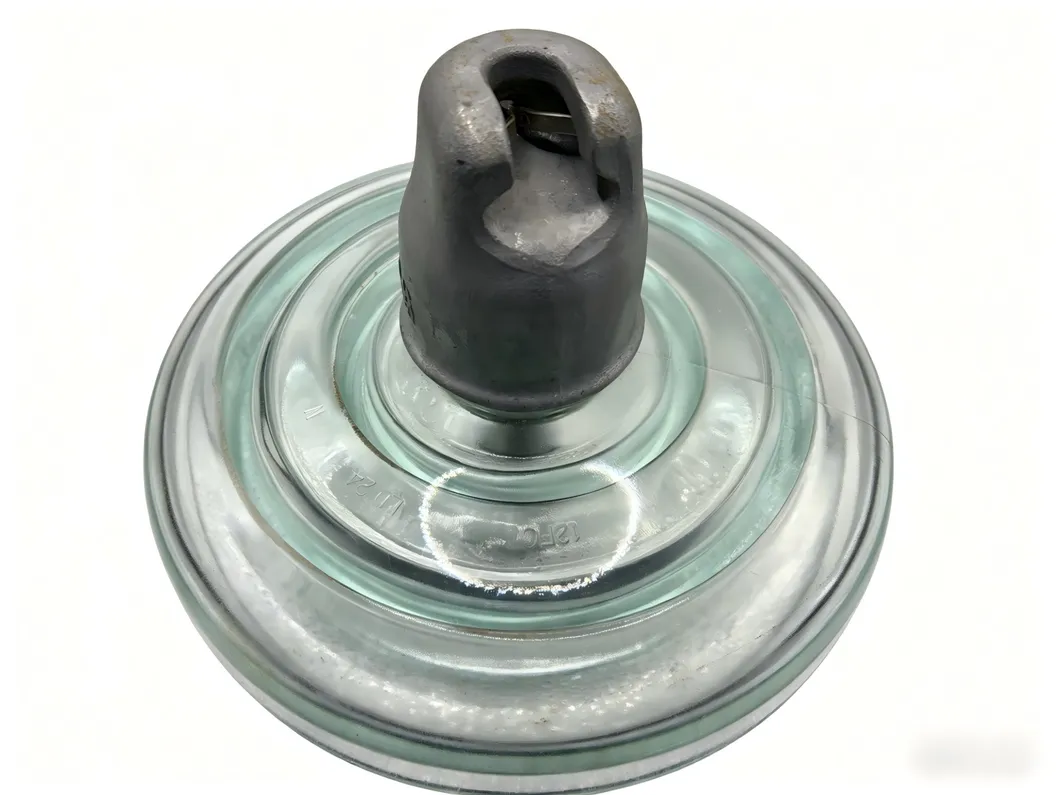

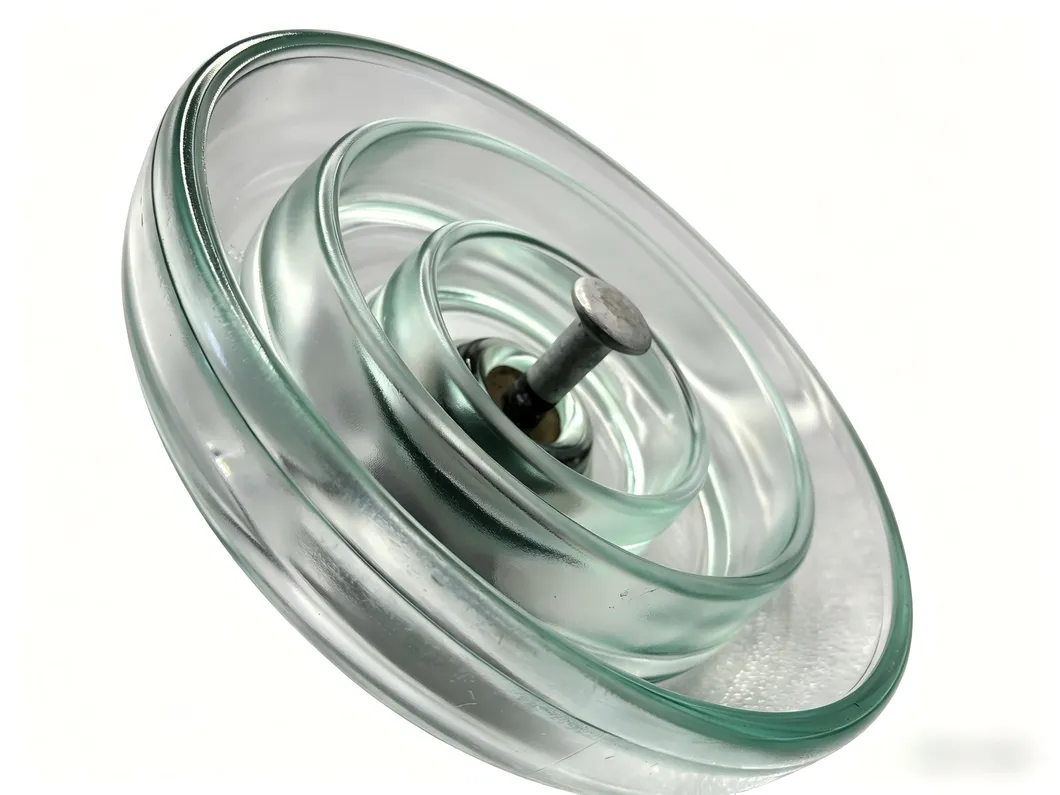

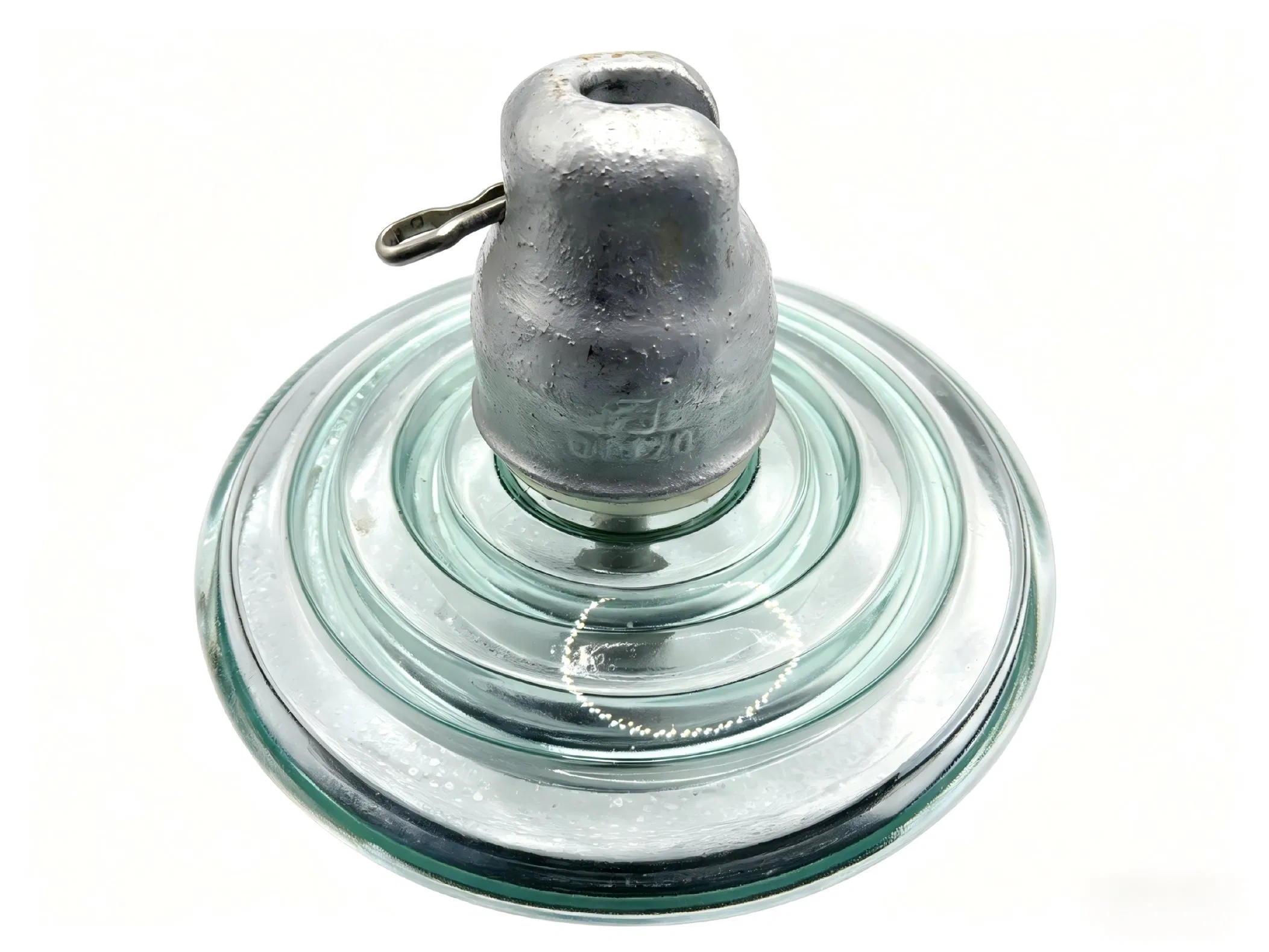

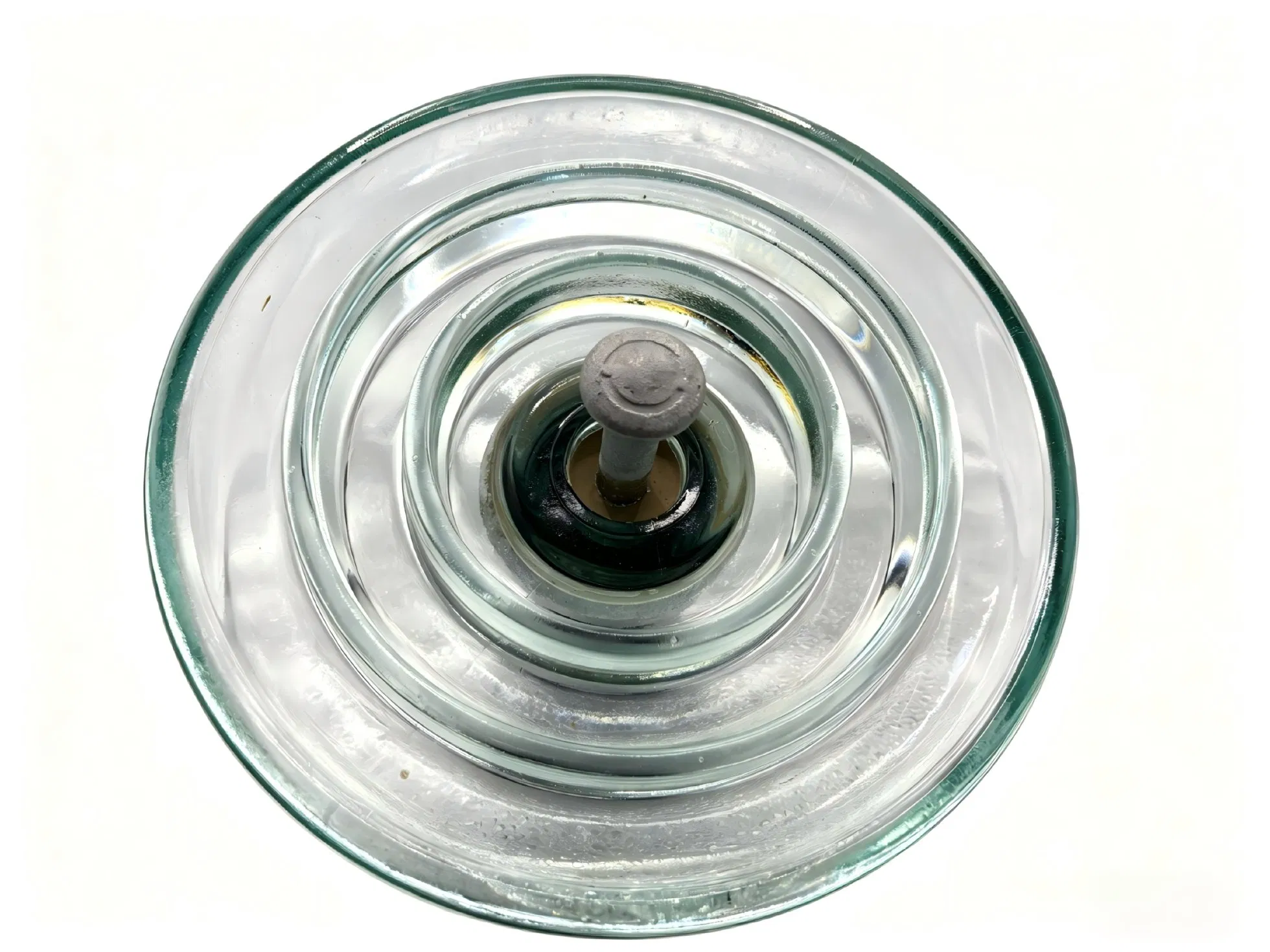

El aislador esférico de vidrio templado de alta resistencia y diseño antipolución es un componente profesional de alta tensión desarrollado para ingeniería eléctrica exigente. Su estructura esférica optimizada y materiales aislantes de alta calidad garantizan una estabilidad mecánica superior y un aislamiento eléctrico óptimo bajo cargas críticas.
Características clave: Presenta una alta resistencia al envejecimiento, excelente rendimiento frente a la contaminación y propiedades autolimpiantes que mitigan los efectos del polvo, la niebla salina, la corrosión química y las inclemencias meteorológicas extremas. La producción estandarizada y las pruebas rigurosas garantizan un ciclo de vida ultra largo y un rendimiento continuo.
Diseñado especialmente para sistemas de transmisión de alta tensión, subestaciones eléctricas e instalaciones de generación de energía industrial. Al requerir un mantenimiento mínimo, este aislador asegura la continuidad y seguridad en redes de distribución complejas. Cuenta con un soporte de garantía estándar de 18 meses después del envío o 12 meses tras la energización de la línea (lo que ocurra primero).
| Aislador de Vidrio de Suspensión de Disco Antipolución - Parámetros Técnicos Principales |
| Modelo |
Carga mecánica fallida (kN) ≥ |
Valor de prueba mecánica y eléctrica 1h (kN) |
Dimensiones Nominales (mm) |
Tamaño acoplamiento |
Tipo pasador |
Tensión de contorneo impulso rayo 50% (kV) ≥ |
Tensión soportada frecuencia industrial (kV) ≥ |
Peso Unitario (kg) |
| Altura H |
Diámetro D |
Distancia fuga L |
Húmedo 1 min |
Perforación |
| U120BSP |
120 |
90 |
146 |
255 |
400 |
16 |
16W |
120 |
45 |
130 |
5.4 |
| 120 |
90 |
146 |
255 |
400 |
16 |
16R |
120 |
45 |
130 |
5.4 |
| U120BP |
120 |
90 |
146 |
280 |
450 |
16 |
16W |
125 |
50 |
130 |
5.9 |
| 120 |
90 |
146 |
280 |
450 |
16 |
16R |
125 |
50 |
130 |
5.9 |
| U120BLP |
120 |
90 |
146 |
320 |
550 |
16 |
16R |
130 |
55 |
130 |
7.5 |
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia principal entre los aisladores de vidrio y los de porcelana?
Los aisladores de vidrio destacan por su alta resistencia mecánica, su modo de falla por autorrotura (que facilita la inspección visual) y su gran durabilidad frente al envejecimiento. Los de porcelana ofrecen una excelente resistencia a la contaminación y estabilidad en climas extremos. Ambos tipos cumplen con las normativas internacionales IEC.
¿Se ofrecen especificaciones personalizadas para estos aisladores?
Sí. Es posible personalizar los aisladores de acuerdo con los requerimientos específicos de cada proyecto, incluyendo niveles de tensión, dimensiones físicas, distancia de fuga, accesorios de montaje y recubrimientos antipolución, proporcionando soluciones adaptadas para redes eléctricas e industriales.
¿Cuáles son los estándares de calidad y la garantía del producto?
Todos los aisladores se fabrican bajo estrictas normas internacionales IEC. Cuentan con garantía estándar de calidad que asegura estabilidad eléctrica y mecánica, resistencia a rayos UV y protección anticorrosión, estimando una vida útil superior a 20 años en condiciones normales de servicio.
¿Cómo se gestiona la capacidad de producción y los tiempos de entrega?

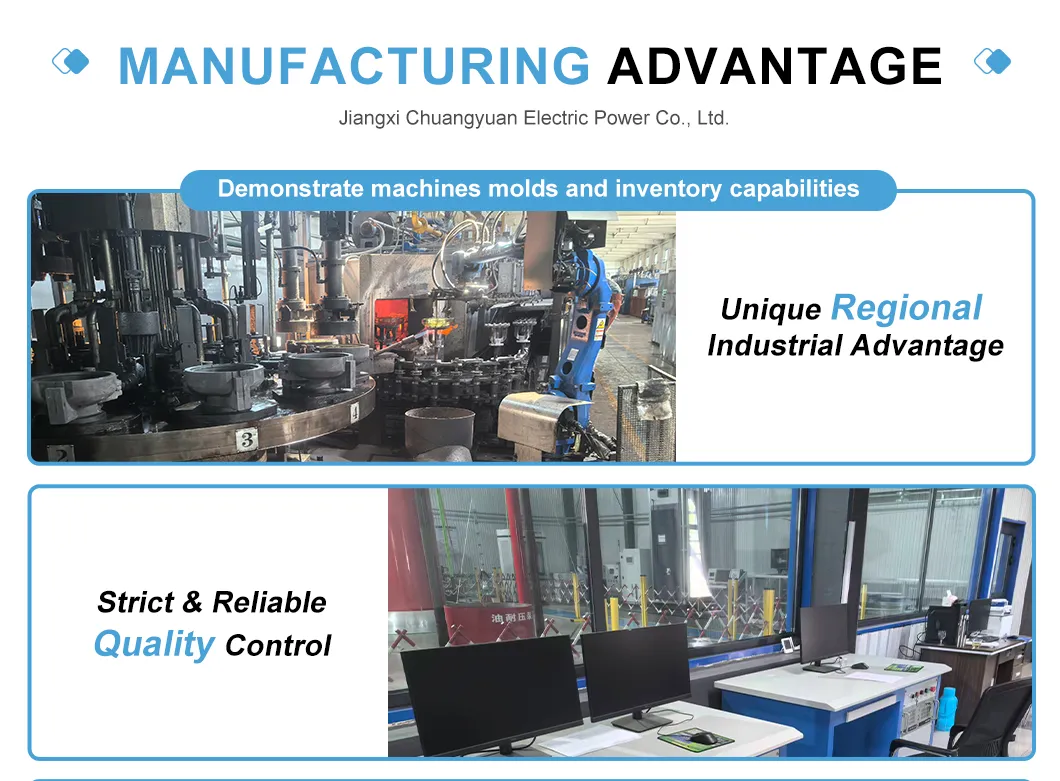

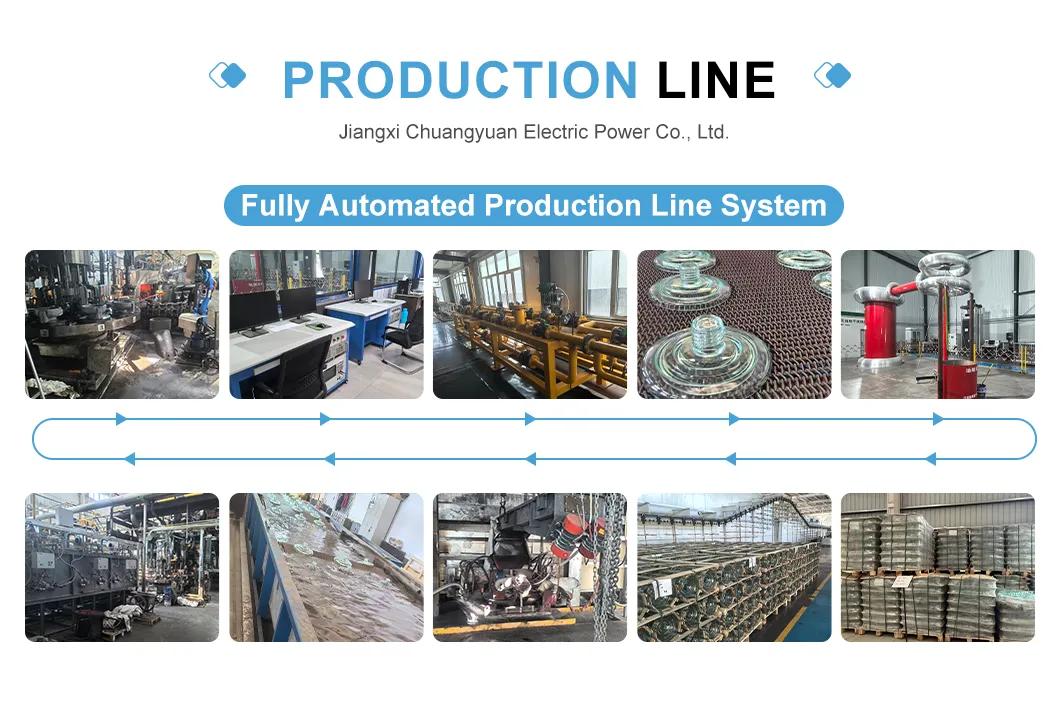

Se dispone de procesos de fabricación optimizados y estandarizados que aseguran un suministro continuo de alta eficiencia. Esto permite cumplir con plazos de entrega ajustados para proyectos de infraestructura eléctrica, subestaciones y tendidos de alta tensión a nivel global.
¿Se proporciona asistencia técnica posventa en el extranjero?
Sí. Se ofrece soporte posventa completo a nivel internacional, que incluye orientación técnica en la selección de modelos, confirmación de parámetros de diseño y directrices de instalación para garantizar el rendimiento óptimo del sistema.

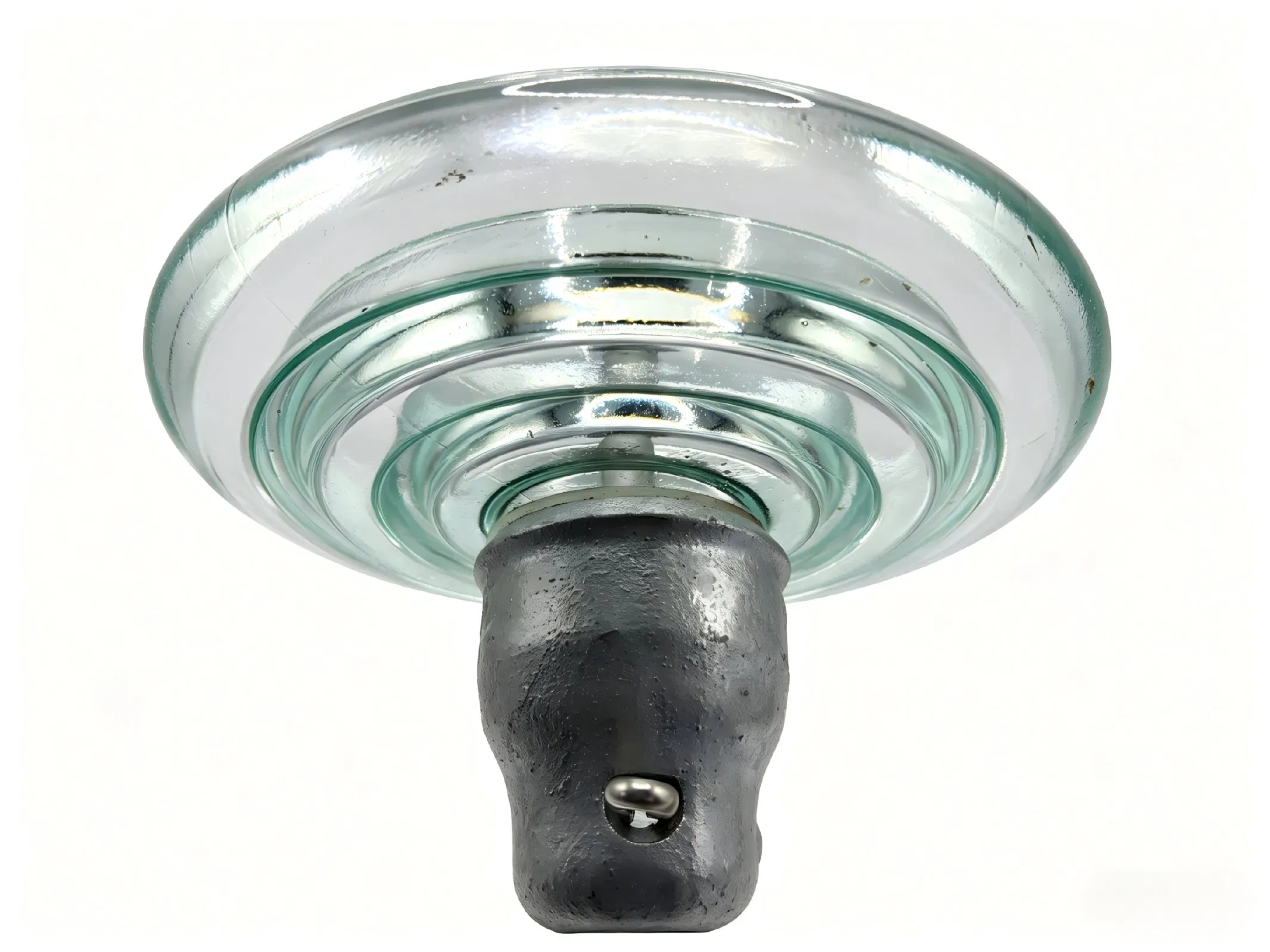

¿Cuáles son las ventajas del acoplamiento esférico en el aislador U120BP?
El método de conexión de tipo esférico facilita una distribución de tensiones mecánicas más homogénea en la cadena de aisladores, optimiza la resistencia frente a cargas dinámicas de viento y simplifica los trabajos de montaje y mantenimiento en altura.
