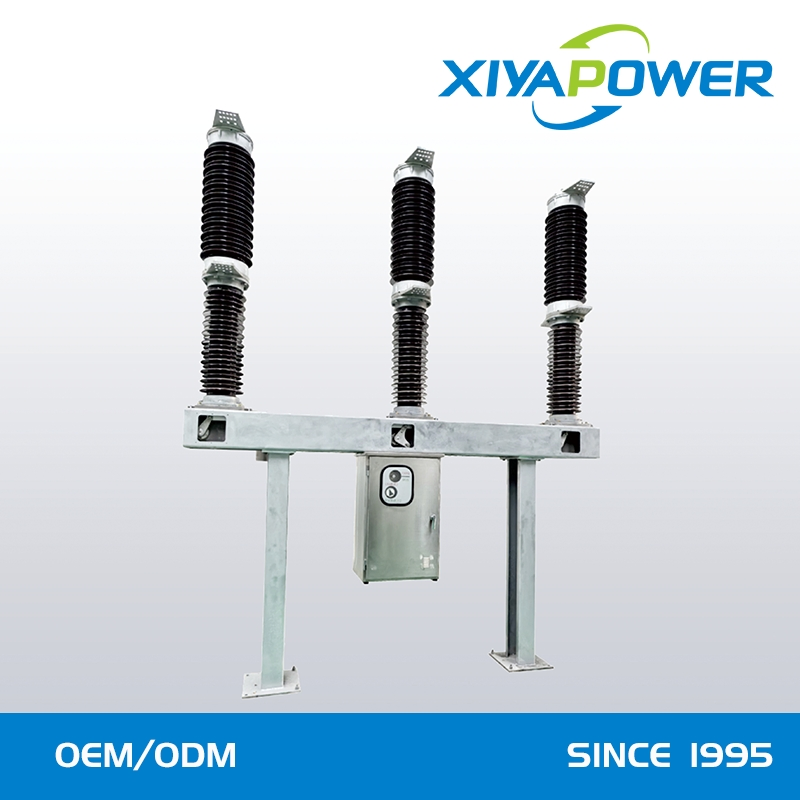

Descripción del producto - LW36 SF6 disyuntor de alta tensión (40,5kV - 252kV)

Descripción general del producto: El disyuntor de alta tensión serie LW36 SF6 es un disyuntor trifásico de tipo tanque para exteriores que utiliza hexafluoruro de azufre (SF6) como medio de extinción y aislamiento de arco. Está diseñado para tensiones nominales de 40,5kV a 252kV, con corrientes nominales de hasta 3150A y capacidades de ruptura de cortocircuito de hasta 40kA.

Es adecuado para conmutar y proteger líneas de transmisión y distribución de energía, transformadores, generadores y bancos de condensadores. Aplicaciones principales:

• Subestaciones de alimentación (subestaciones de subida y bajada)
• Centrales eléctricas (plantas térmicas, hidroeléctricas y renovables)
• Sistemas de distribución de energía industrial (acero, petroquímica, minería, cementeras)
• Puntos de interconexión de redes para energías renovables (parques eólicos, solares)
• Sistemas de alimentación de los ferrocarriles

Ventajas del producto

Modelos de venta en caliente

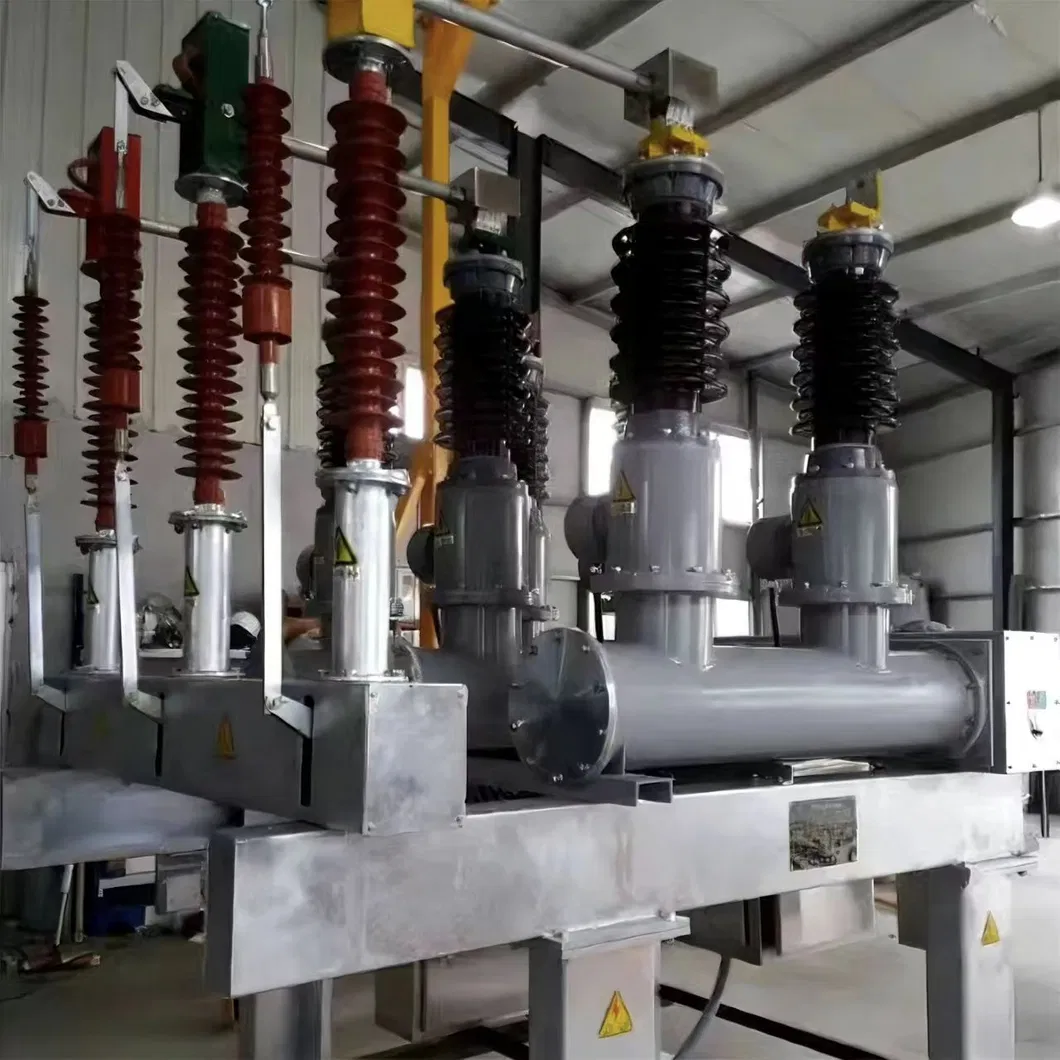

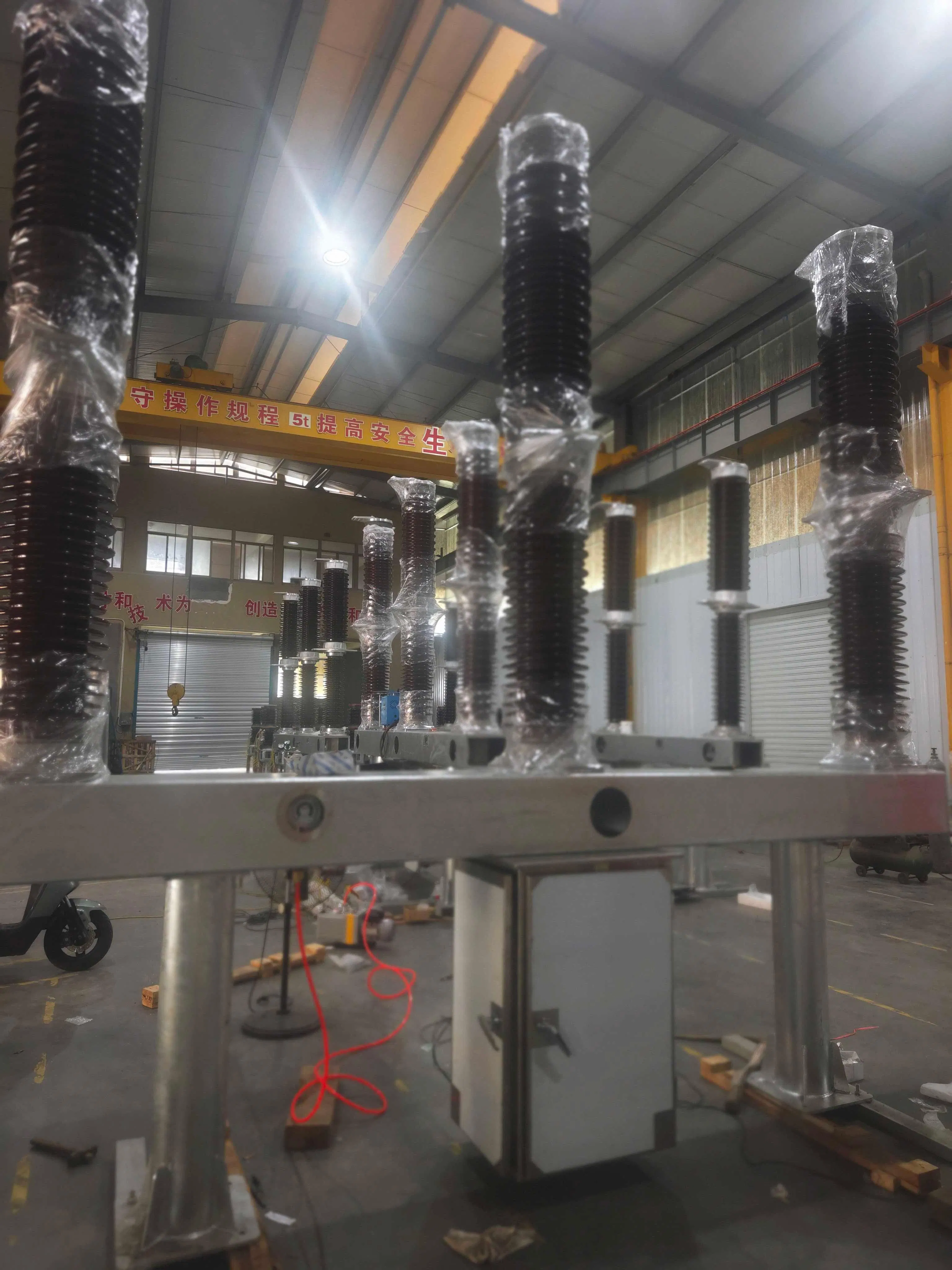

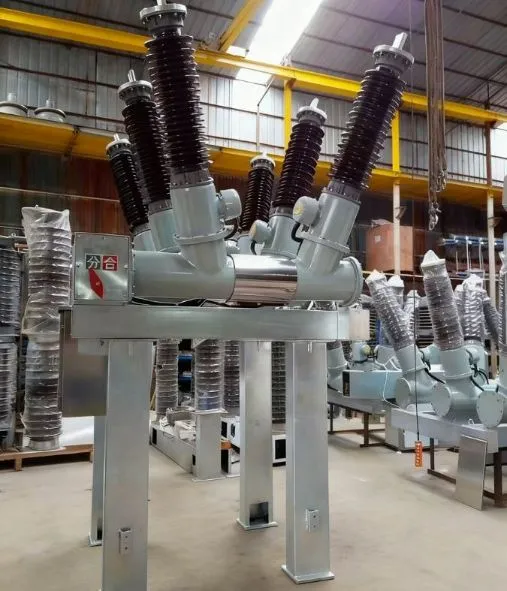

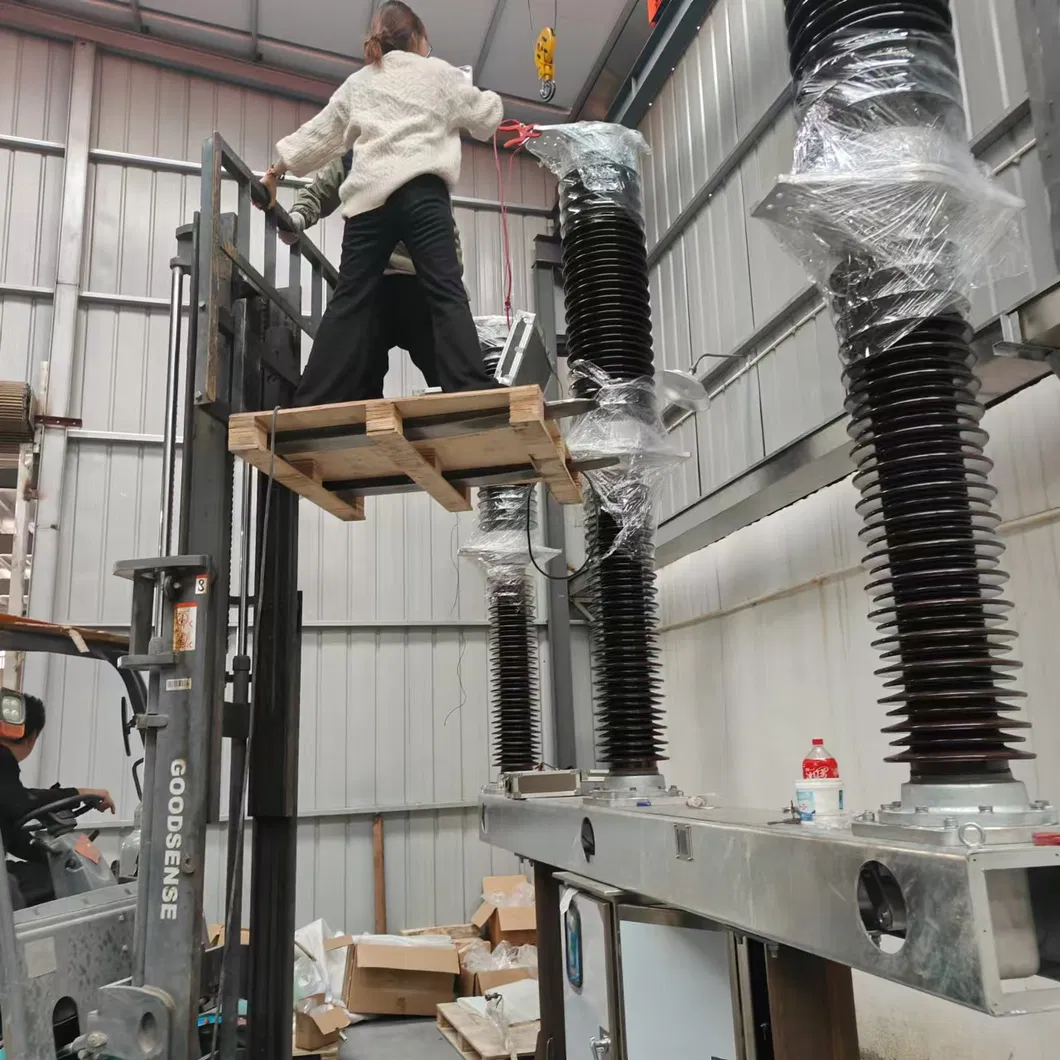

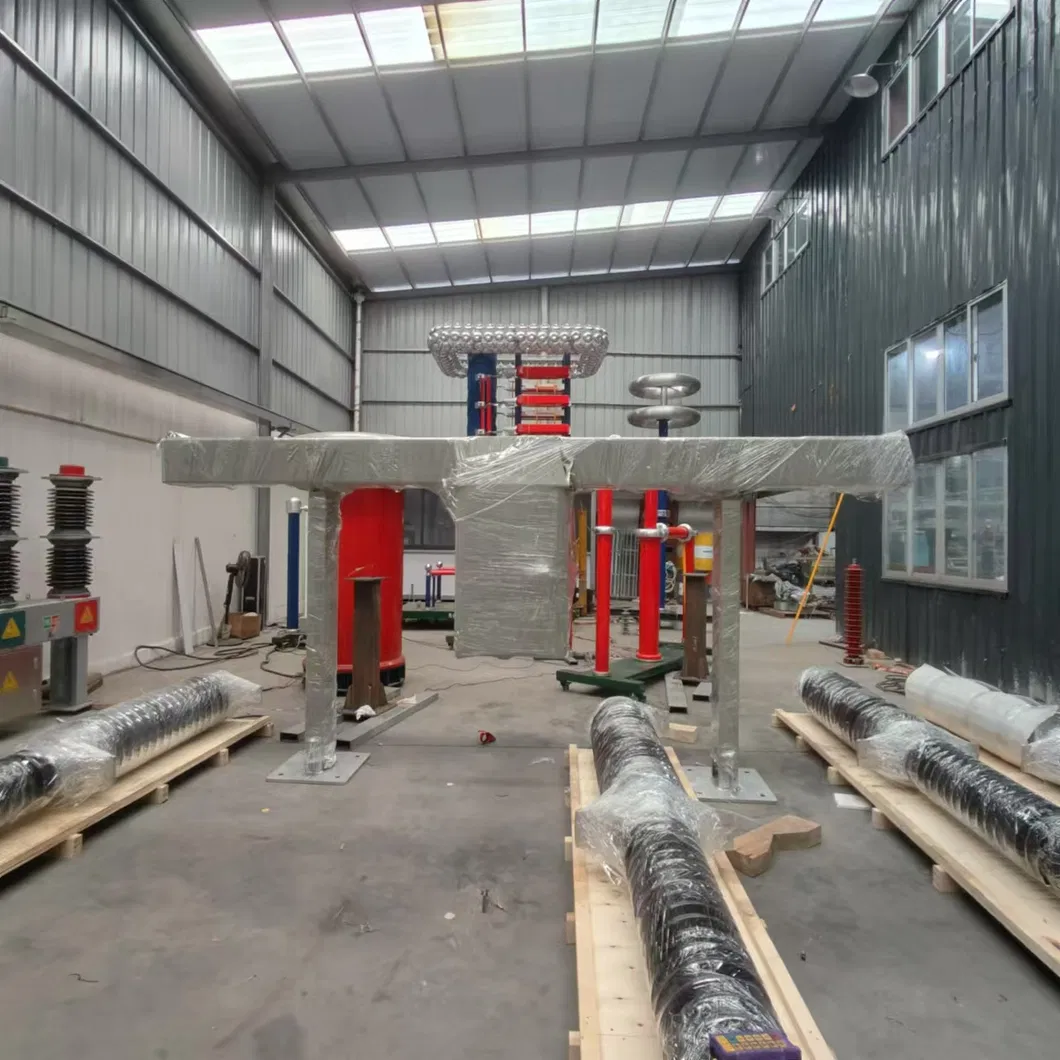

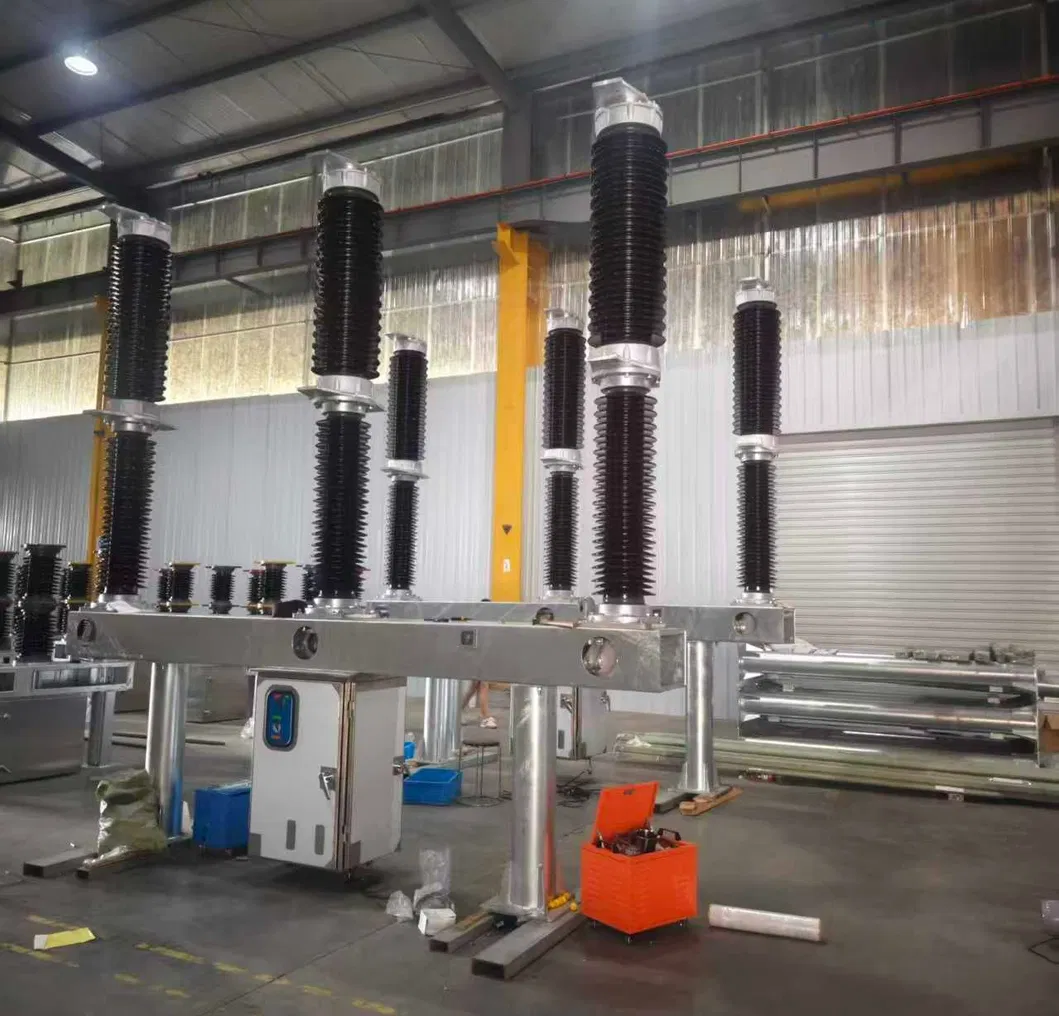

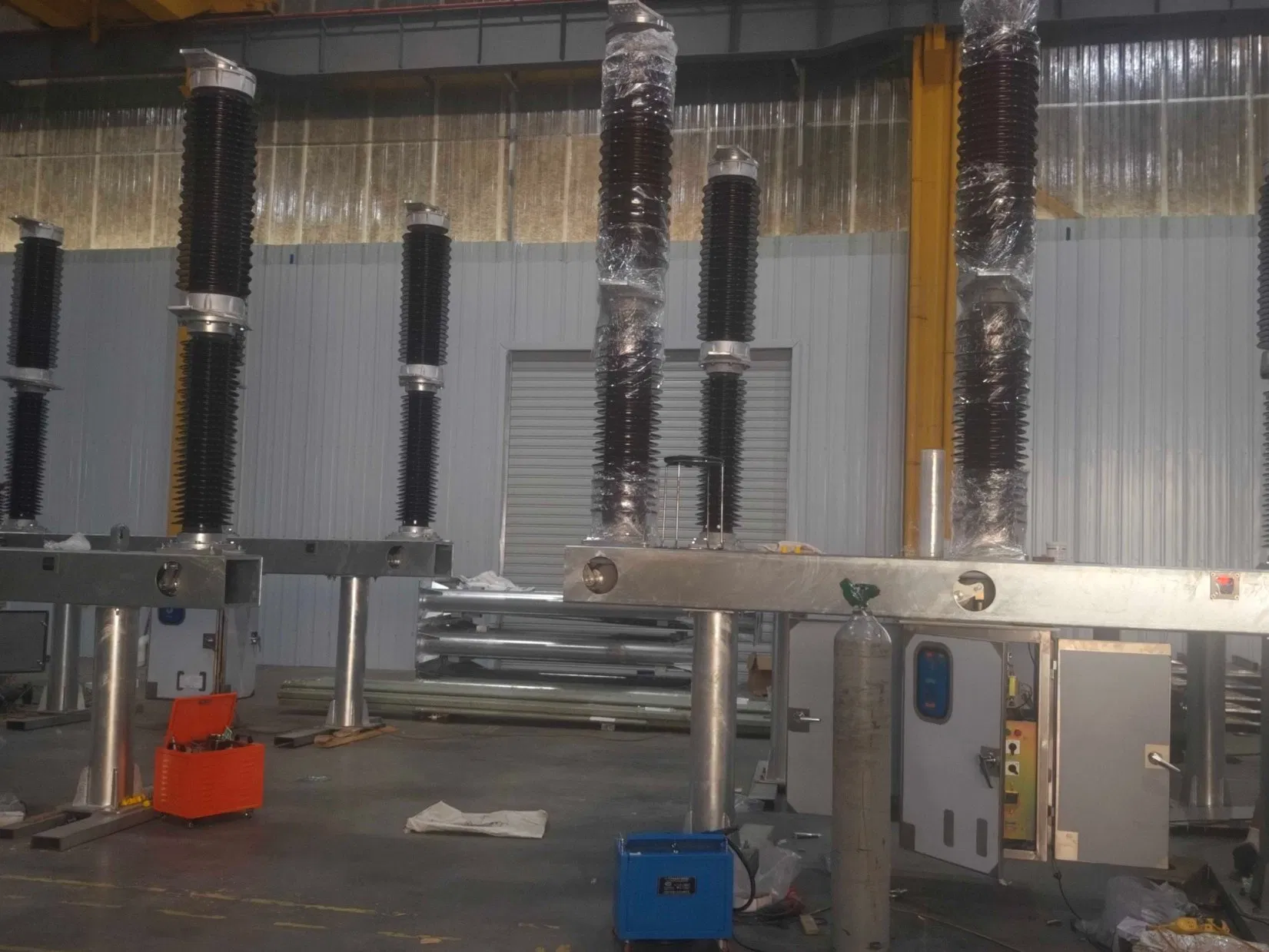

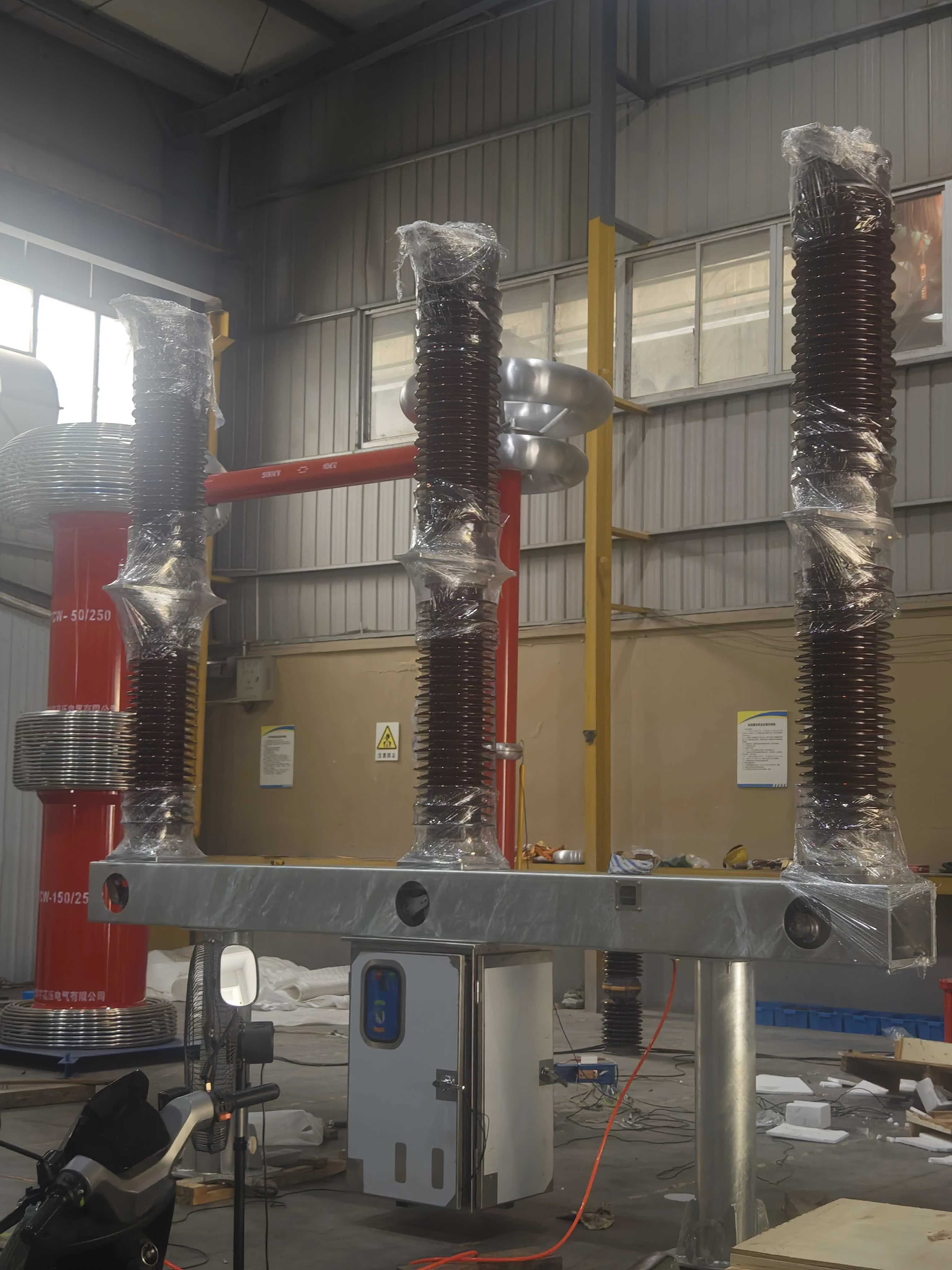

Fotos detalladas

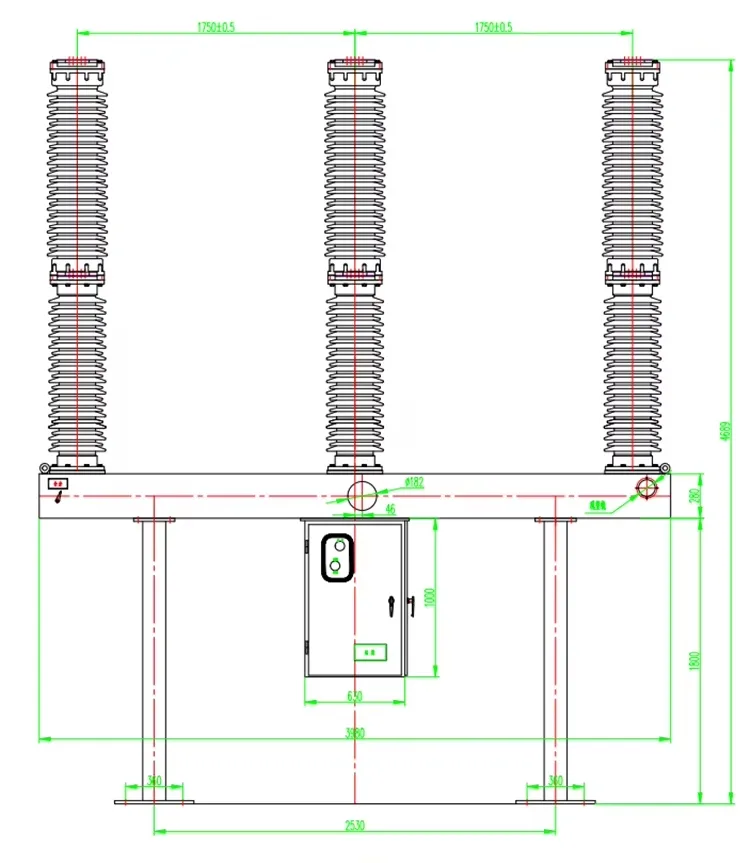

Parámetros técnicos principales

No	Parámetro	Unidad	Valor
1	Tensión nominal	KV	126
2	Frecuencia nominal	Hz	50
3	Corriente nominal	R	2000 / 2500 / 3150
4	Corriente de ruptura de cortocircuito nominal	Ka	31,5 / 40
5	Corriente nominal de fabricación de cortocircuito (pico)	Ka	80 / 100
6	Corriente de resistencia nominal de corto tiempo (4s)	Ka	31,5 / 40
7	Corriente de resistencia máxima nominal (pico)	Ka	80 / 100
8	Factor primer-Polo-a-claro		1,5
9	Corriente de ruptura fuera de fase nominal	Ka	3 (OP1), 10 (OP2)
10	Corriente de conmutación de carga de línea nominal	R	31,5
11	Fallo de línea corta corriente de ruptura	Ka	36 (90%), 30 (75%)
12	Corriente de ruptura de fallo de tierra asimétrica	Ka	34,8

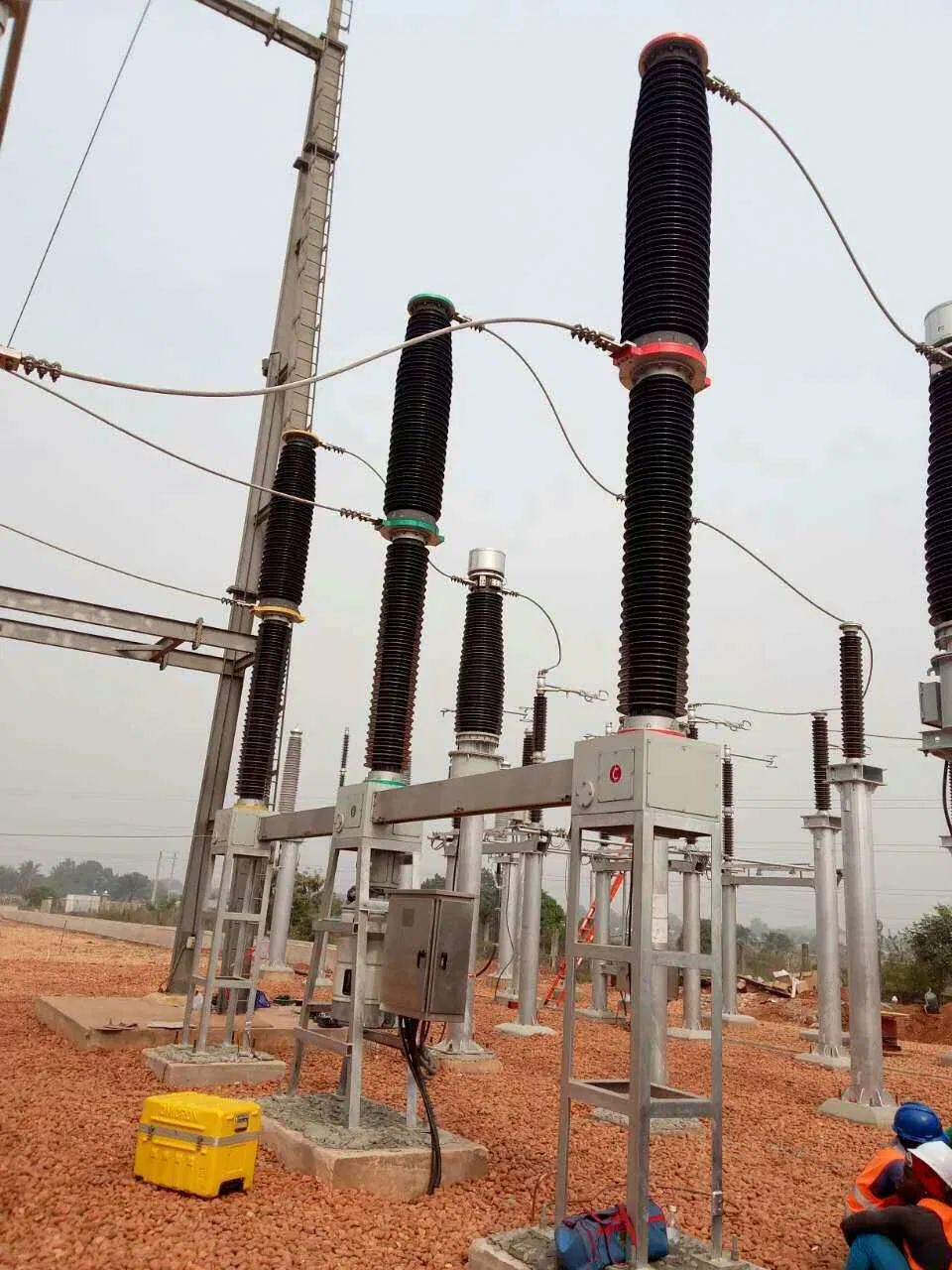

Características del producto

Operación	Descripción
Explosión de arco	Tecnología avanzada de extinción por arco de autoenergía con baja energía de funcionamiento e impacto mínimo
Mecanismo de resorte fiable	Mecanismo de funcionamiento por resorte con rendimiento independiente de la temperatura, bajo desgaste y funcionamiento estable
Fiabilidad de ruptura alta	Estructura optimizada de la cámara de arco y curva de movimiento de contacto, sin refrenamiento ni ruptura durante la ruptura de corriente capacitiva
Larga vida mecánica	6.000 operaciones estándar, hasta 10.000 después de un simple ajuste
Excelente rendimiento de sellado	Tasa anual de fuga de gas en SF6 inferior al 0,5%
Alta fiabilidad de aislamiento	Distancia de filtración de aislamiento externo ≥31mm/kV, adecuada para entornos contaminados de hasta 3000m altitudes
Estructura compacta	Diseño de columna de porcelana con mecanismo de funcionamiento de resorte común trifásico
Instalación rápida	Instalación y puesta en marcha in situ en un plazo de 1-2 días
Bajo ruido	Ruido de funcionamiento ≤90dB, adecuado para zonas residenciales

Parámetros de aislamiento

No	Parámetro	Unidad	Valor
1	Tensión de resistencia de frecuencia de potencia nominal (1 min) - fase a fase/tierra	KV	230
2	Tensión de resistencia de frecuencia de potencia nominal (1 min) - a través de contacto abierto	KV	230 + 73*
3	Tensión nominal resistente a los impulsos de iluminación - fase a fase/tierra	KV	550
4	Tensión nominal resistente a los impulsos de iluminación - a través de contacto abierto	KV	550 + 103*
5	Potencia frecuencia de resistencia tensión a cero SF6 presión manométrica (5 min)	KV	95
6	Distancia de fuga de aislamiento externo	Mm/kV	≥31

Parámetros del mecanismo de funcionamiento

No	Parámetro	Unidad	Valor
1	Tipo de mecanismo de funcionamiento		Mecanismo de funcionamiento por resorte (motor cargado)
2	Secuencia de funcionamiento nominal		O - 0,3s - CO - 180s - CO
3	Vida mecánica	veces	6.000 (hasta 10.000 después de un ajuste sencillo)
4	Operaciones de ruptura sin mantenimiento	veces	20 (capacidad total)
5	Hora de cierre	ms	≤100
6	Horario de apertura	ms	25-35
7	Resistencia del circuito principal	μΩ	≤35

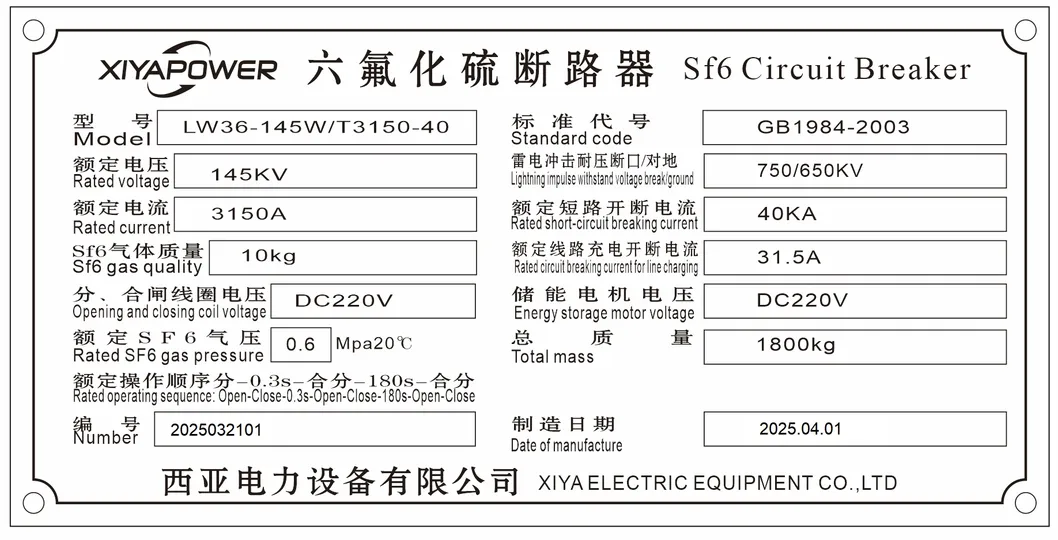

SF6 parámetros de gas

No	Parámetro	Unidad	Valor
1	Presión de gas nominal SF6 (manómetro a 20 °C)	MPa	0,6
2	Presión de alarma (manómetro a 20 °C)	MPa	0,55
3	Presión de bloqueo (manómetro a 20 °C)	MPa	0,50
4	Tasa de fuga anual	%/año	≤0,5
5	Contenido de humedad (aceptación)	μl/l	≤150
6	Contenido de humedad (funcionamiento)	μl/l	≤300
