Información Básica

Descripción de Producto

Detalle del producto

• Tensión nominal 660(690)V, corriente nominal 400-6300A.
• Con telecontrol, teleajuste, telesiginalización e interfaz de telemetería.
• Según normas: IEC60947-2, GB14048.2.
• Controladores inteligentes disponibles: tipo H (comunicación), tipo M (normal inteligente) y tipo L (económico).
• Sobrecarga para tiempo inverso.
• Cada tipo de material y especificación puede ser hecho a medida.
• Grado de protección: IP30.

Corriente nominal en el alcance del tamaño de la trama

• TIPO 1600: 200A, 400A, 630A, 800A, 1000A, 1250A, 1600A
• TIPO 2000: 630A, 800A, 1000A, 1250A, 1600A, 2000A
• TIPO 3200: 2000A, 2500A, 3200A
• TIPO 4000: 2500A, 3200A, 4000A
• TIPO 6300: 4000A, 5000A, 6300A

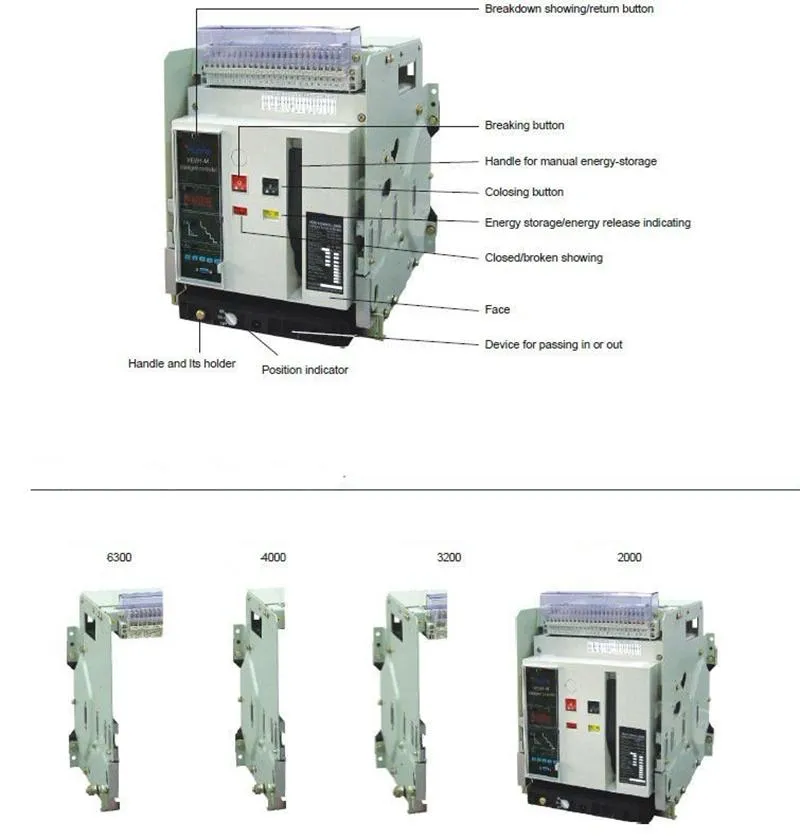

Estructura e Instalación

• Número de polos: 3 polos (predeterminado) y 4 polos.
• Instalación: Tipo fijo (horizontal, vertical) y tipo de dibujo (horizontal, vertical).

Controladores Inteligentes

• Tipo M (Estándar):
  Tipo 2M: Pantalla digital, protección contra sobrecorriente (sobrecarga, retardo corto, instantáneo). Los modelos 4P o 3P+N disponen de protección de puesta a tierra.
  Tipo 3M: Pantalla LCD, protección contra sobrecorriente (sobrecarga, retardo corto, instantáneo). Los modelos 4P o 3P+N disponen de protección de puesta a tierra.
• Tipo H (Comunicación):
  Tipo 2H: Función de comunicación, pantalla digital, protección contra sobrecorriente (sobrecarga, retardo corto, instantáneo). Los modelos 4P o 3P+N disponen de protección de puesta a tierra.
  Tipo 3H: Función de comunicación, pantalla LCD, protección contra sobrecorriente (sobrecarga, retardo corto, instantáneo). Los modelos 4P o 3P+N disponen de protección de puesta a tierra.

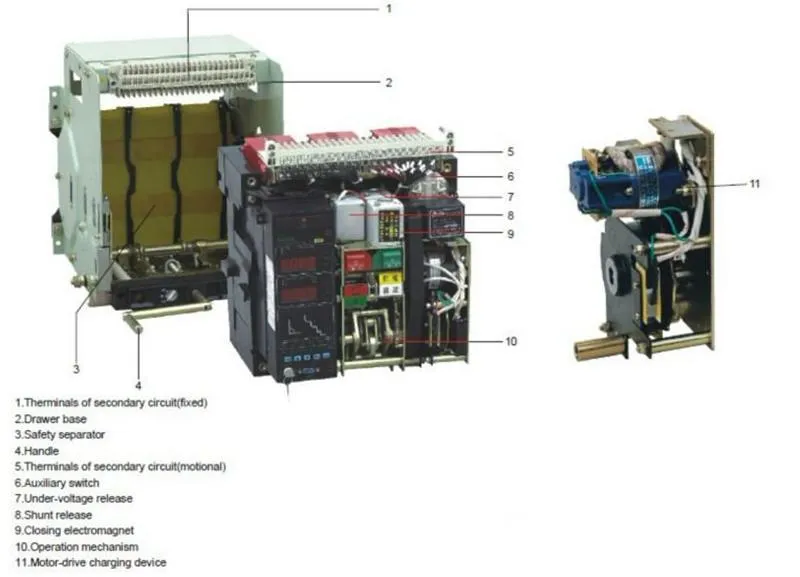

Accesorios Comunes

• Liberación de derivación: AC220V/230V, AC380V/400V, DC220V, DC110V.
• Liberación de subtensión: AC220V/230V, AC380V/400V (clasificado en tipo instantáneo y tipo de retardo).
• Electroimán de cierre: AC220V/230V, AC380V/400V, DC220V, DC110V.
• Mecanismo de almacenamiento de energía accionado por motor: AC220V/230V, AC380V/400V, DC220V, DC110V.
• Contacto auxiliar: 4a4b, 2a6b, 3a3b (Nota: a-normal abierto, b-normal cerrado).

Accesorios Opcionales

• Bloqueo mecánico.
• Un disyuntor (1 bloqueo + 1 llave).
• Dos disyuntores (cable de acero, bloqueo de la barra de conexión, 2 bloqueos + 1 llave).
• Tres disyuntores (3 bloqueos + 2 llaves, bloqueo de la biela).
• Sistema de transferencia de energía automática.
• Transformador de corriente conectado con cable neutro.

Clasificación y Configuración

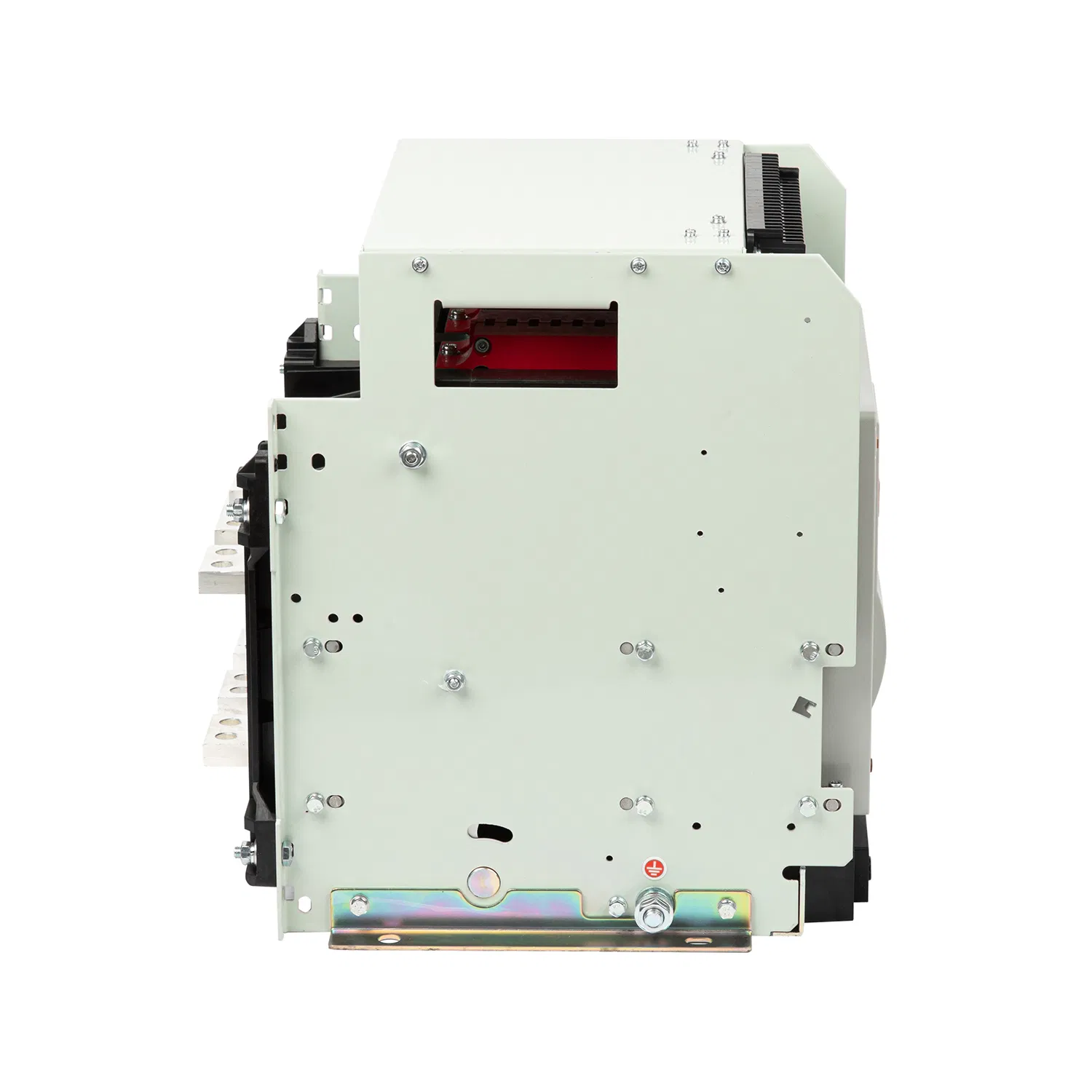

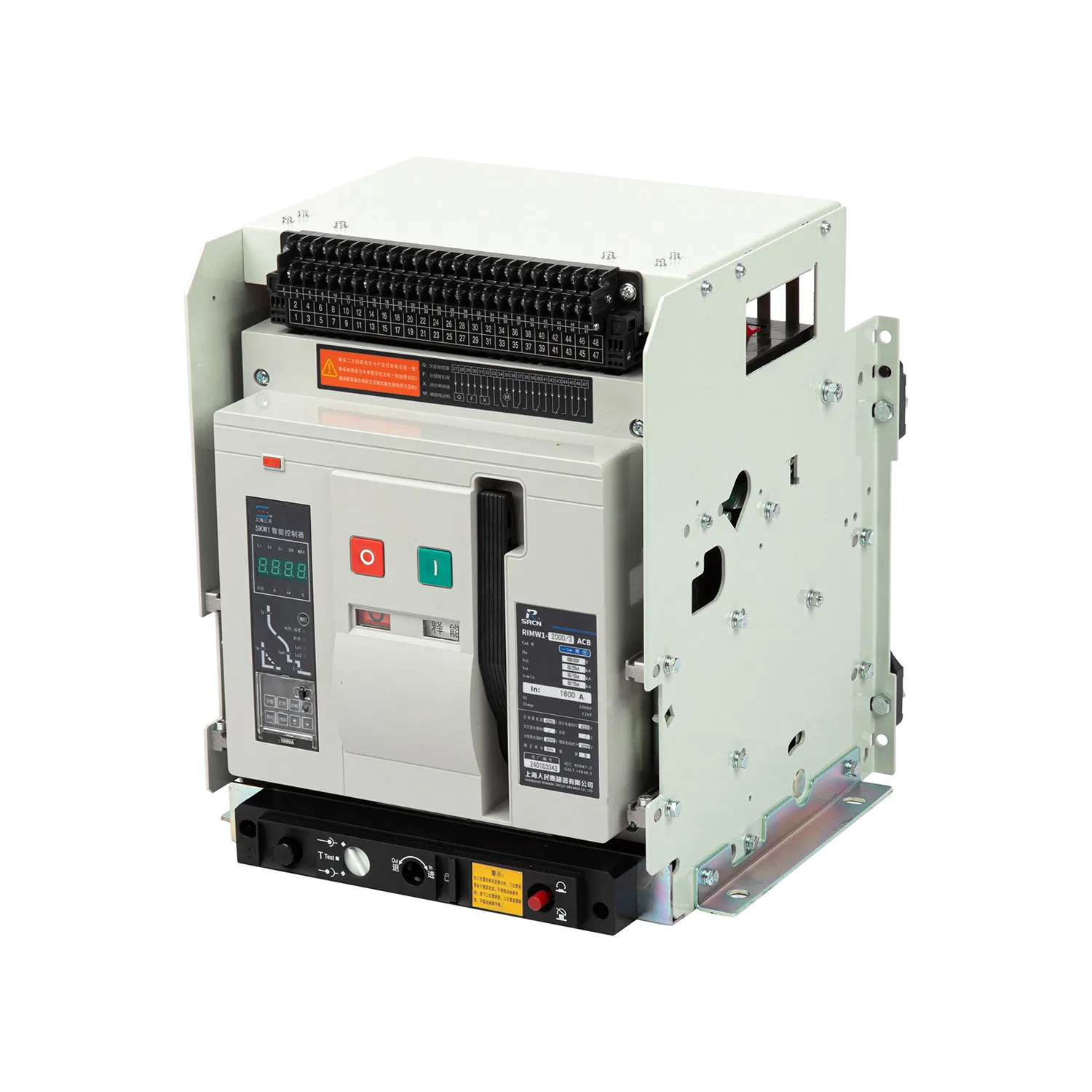

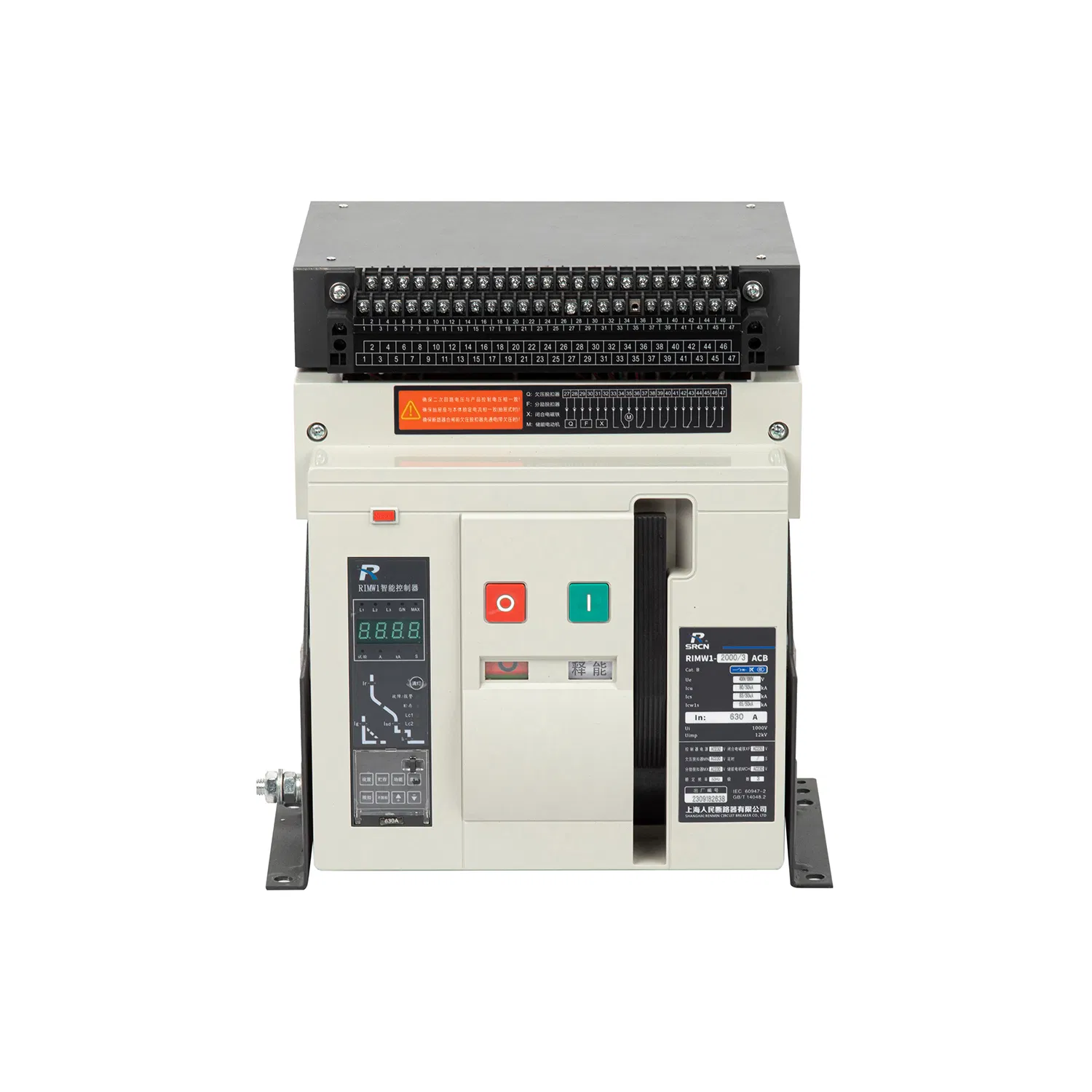

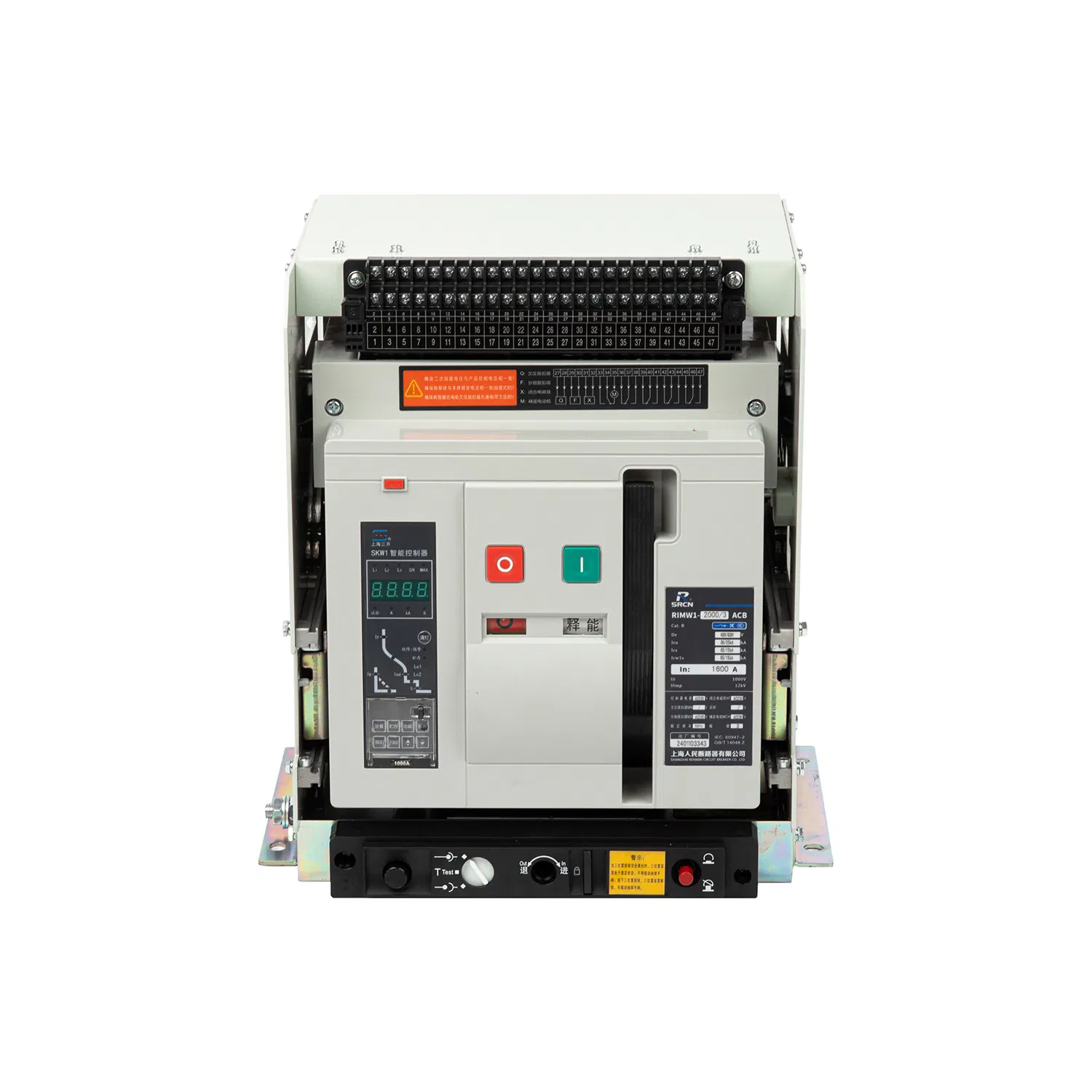

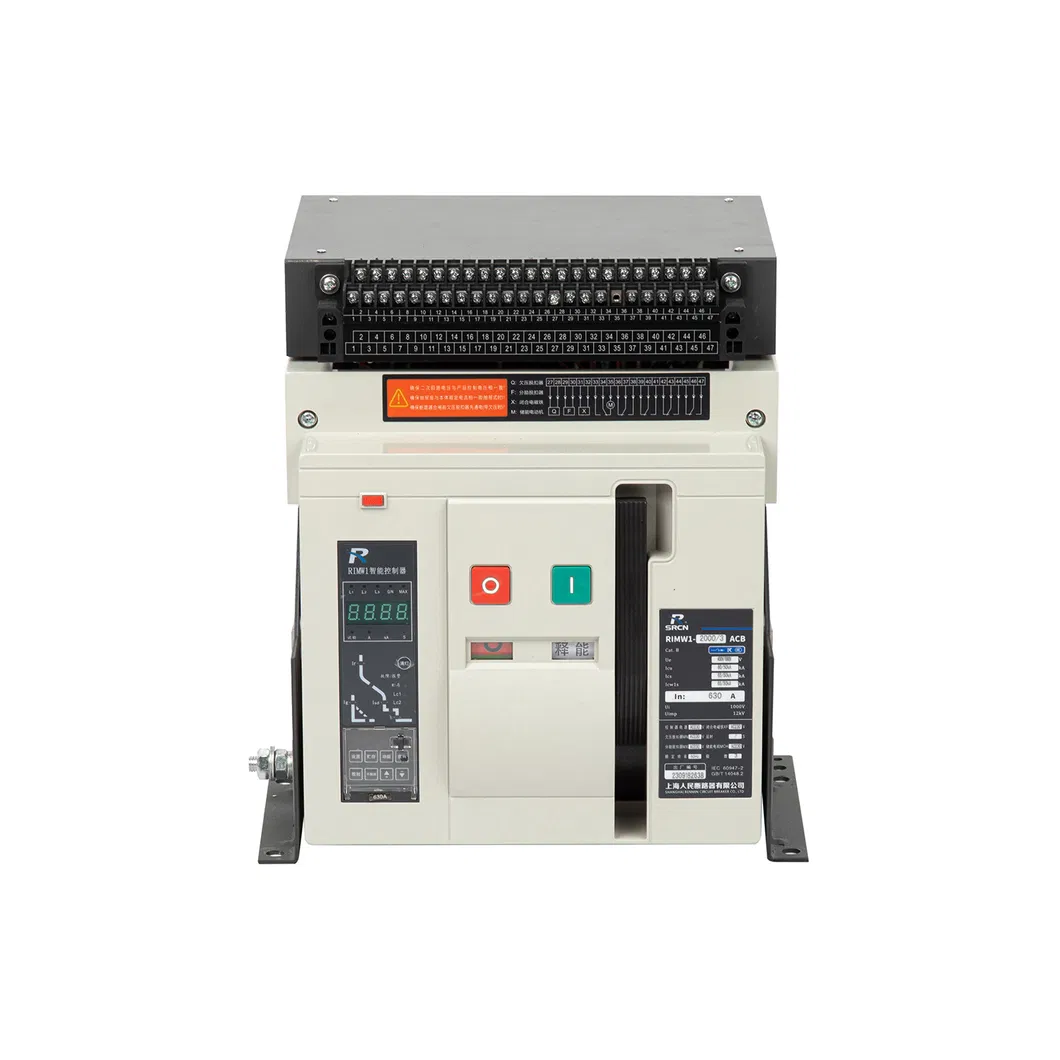

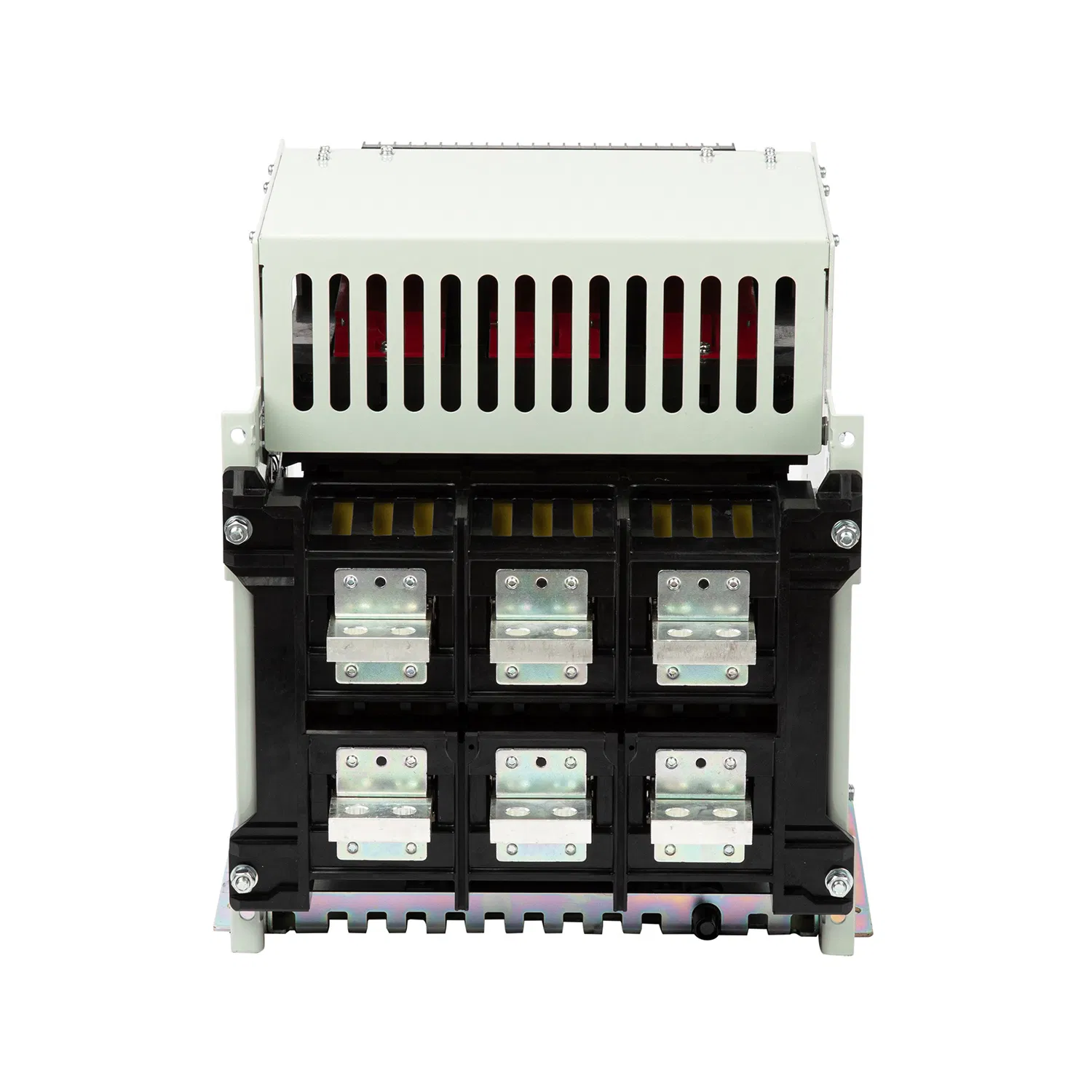

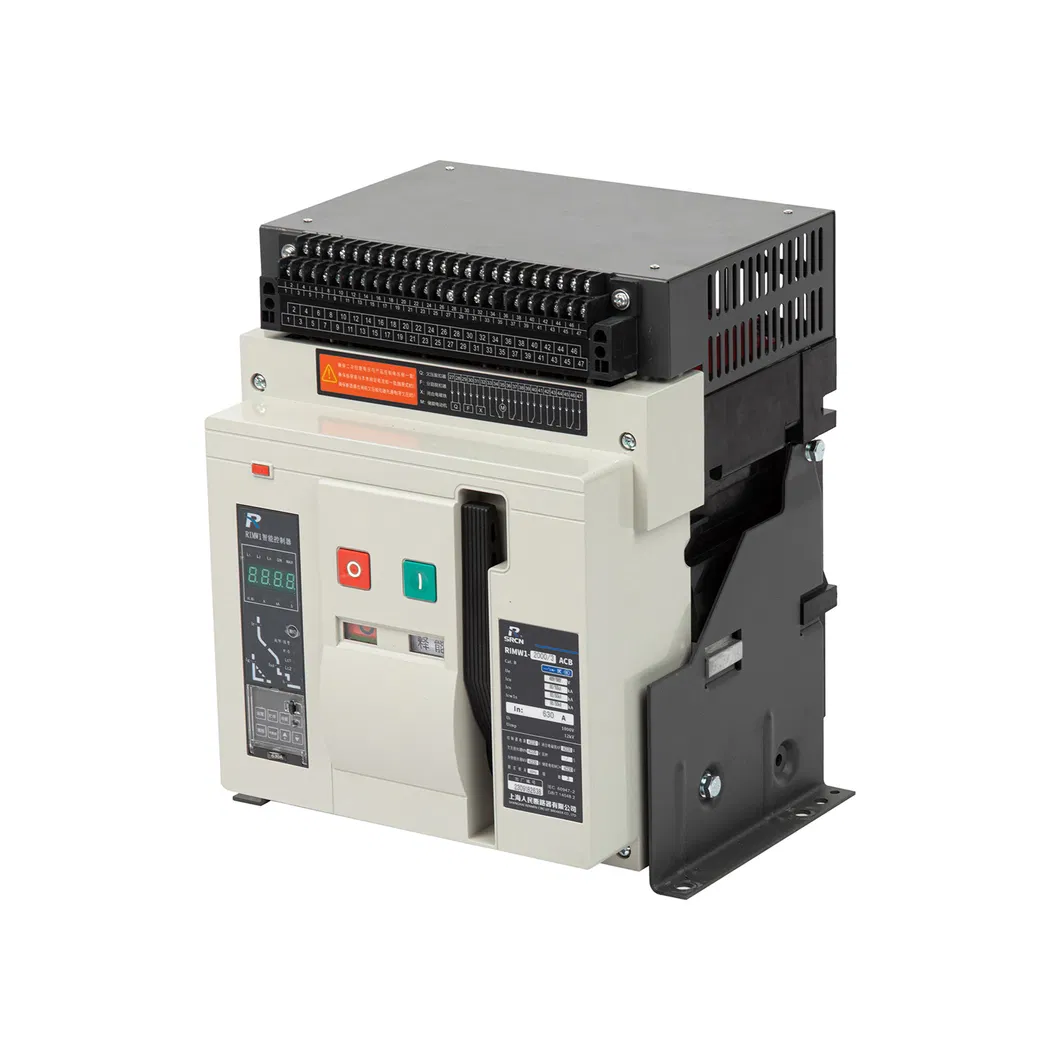

Interruptor Automático Universal Inteligente Rimw1-2000

• Instalación: Tipo fijo, Tipo de cajón.
• Por polos: 3P, 4P.
• Operación: Funcionamiento eléctrico, funcionamiento manual (reparación y mantenimiento).

Versión disponible: Controlador inteligente, liberación instantánea (o retardada) de subtensión, liberación de derivación.

Funciones del Controlador de Inteligencia

• Controlador inteligente: H (tipo de inteligencia), M (tipo estándar), L (tipo económico).
• Límite de tiempo inverso retardado largo de sobrecarga, límite de tiempo inverso retardado corto, retardo constante y función instantánea (configurable según requerimientos del usuario).
• Función de protección de tierra única.
• Función de pantalla: ajuste de la pantalla de corriente, acción de la pantalla de corriente y tensión de la línea principal.
• Función de alarma: alarma de sobrecarga.
• Función de autodiagnóstico: autoprueba de sobrecalentamiento y autodiagnóstico de microcomputadora.
• Función de prueba: control de características de funcionamiento.

Condiciones Normales de Uso e Instalación

• Temperatura ambiente: Límite superior no superior a +40ºC, límite inferior no inferior a -5ºC, con valor medio diario no superior a +35ºC.
• Altitud: Dirección de instalación no superior a 2000m.
• Condiciones atmosféricas: Humedad relativa no superior al 50% a +40ºC. Permite mayor humedad a temperaturas más bajas. La humedad relativa máxima media es del 90% en el mes más húmedo, con una temperatura mínima media de +25ºC. Se debe considerar la condensación en la superficie del producto debido a cambios de temperatura.
• Nivel de protección: IP30.
• Clase de contaminación: Clase 3.
• Clases de uso: Clase B o Clase A.
• Condición de instalación: Gradiente de instalación vertical no superior a 5° (para rompeminas no superior a 15°).

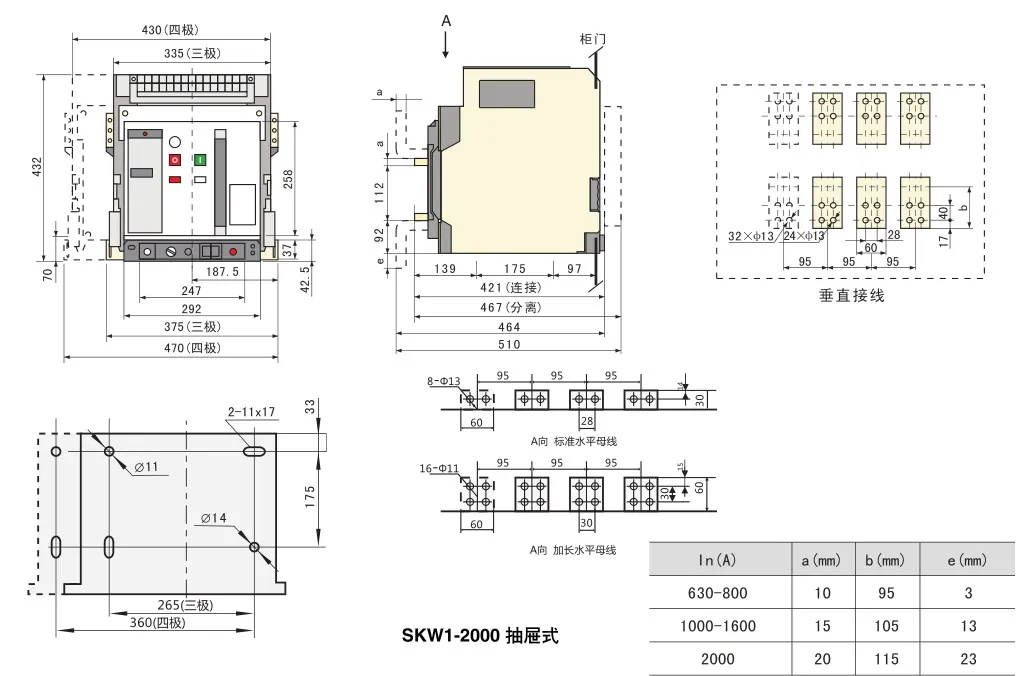

Galería Técnica de Instalación y Estructura
