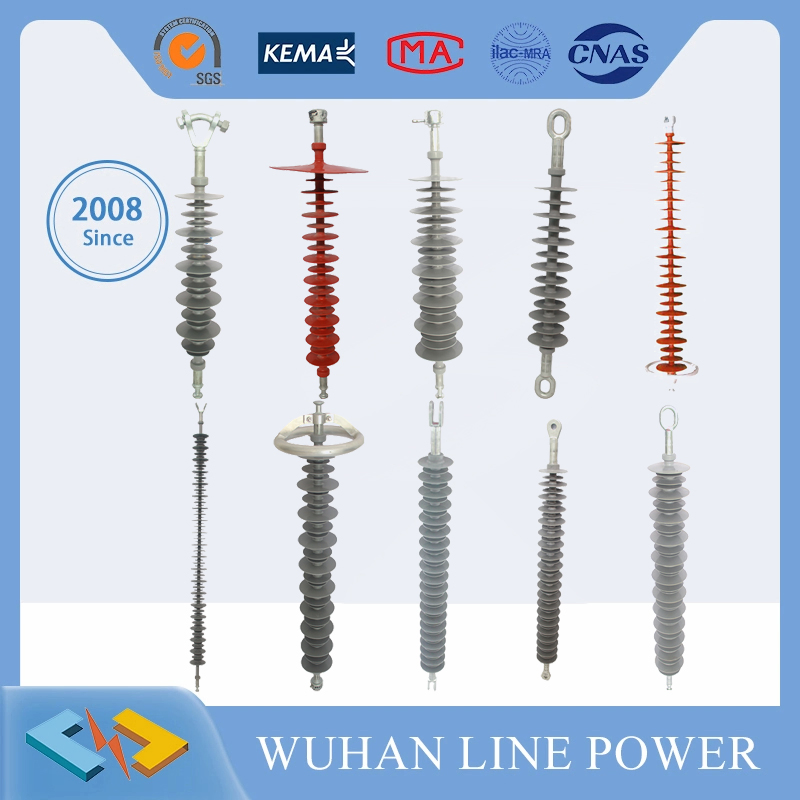

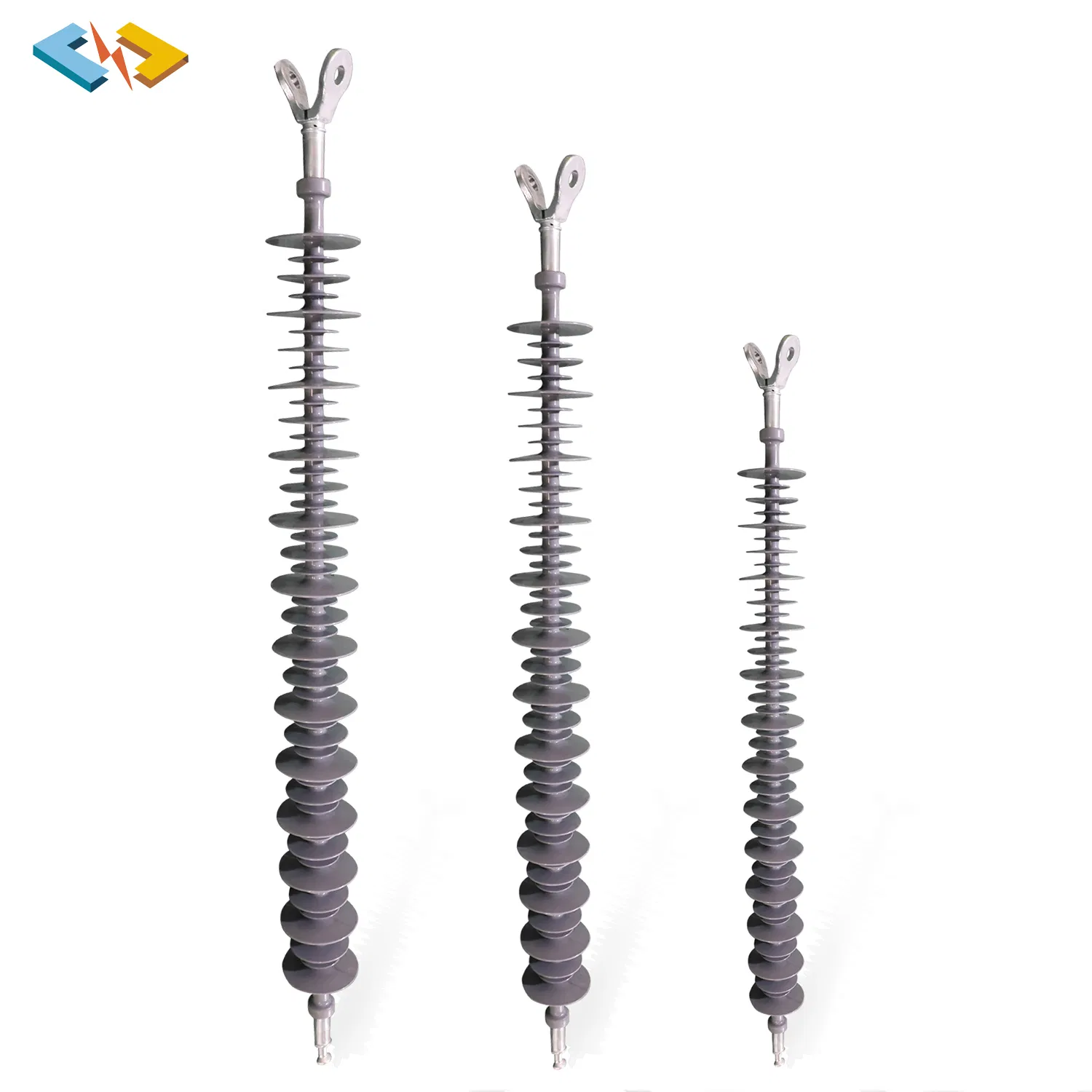

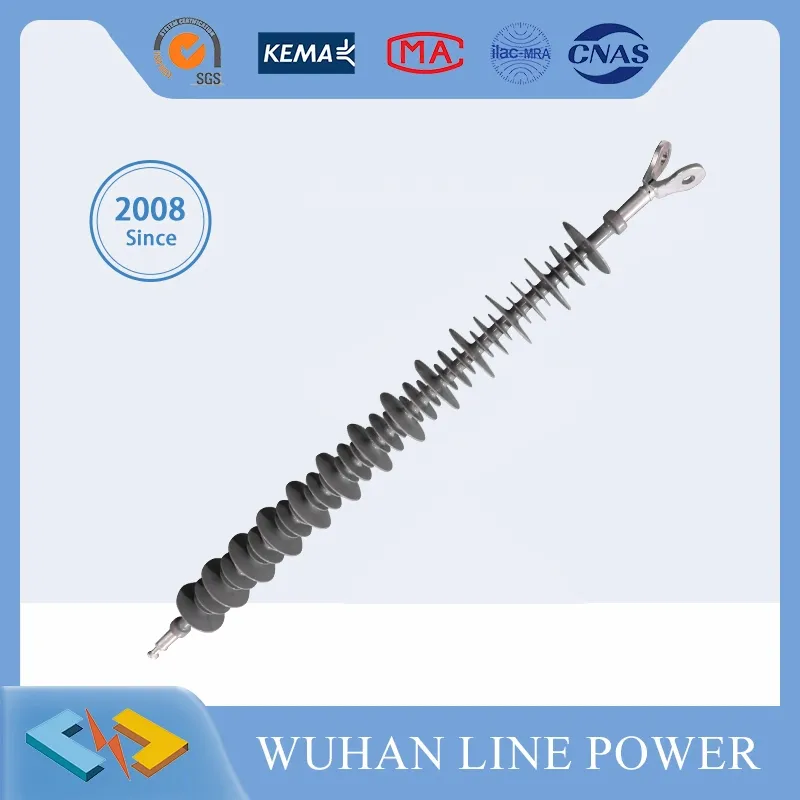

Deadend Aislante de composite de suspensión de 66kv directa de fábrica de caucho de silicona
La especificación
| No. |
Descripción |
Tensión nominal (kV) |
Carga de tracción mecánica (kN) |
Tamaño del acoplamiento |
Altura H (mm) |
Distancia mín. arcos h (mm) |
Distancia mín. recorrido L (mm) |
Tensión no disruptiva Rayo ≥ (kV) |
Tensión no disruptiva Conmutación húmedo ≥ (kV) |
| 1 |
FXBW-11/70 |
11 |
70 |
16 |
330±5 |
200 |
550 |
105 |
- |
| 2 |
FXBW-11/120 |
11 |
120 |
16 |
400±5 |
220 |
630 |
110 |
- |
| 3 |
FXBW-33/70 |
33 |
70 |
16 |
610±15 |
445 |
1100 |
240 |
- |
| 4 |
FXBW-33/70 |
33 |
70 |
16 |
670±15 |
484 |
1140 |
240 |
- |
| 5 |
FXBW-33/100(120) |
33 |
100(120) |
16 |
650±15 |
454 |
1285 |
240 |
- |
| 6 |
FXBW-66/70 |
66 |
70 |
16 |
870±15 |
710 |
2100 |
410 |
- |
| 7 |
FXBW-66/70 |
66 |
70 |
16 |
940±15 |
750 |
2170 |
410 |
- |
| 8 |
FXBW-66/100(120) |
66 |
100(120) |
16 |
940±15 |
750 |
2420 |
410 |
- |
| 9 |
FXBW-110/70 |
110 |
70 |
16 |
1180±15 |
1024 |
3310 |
550 |
- |
| 10 |
FXBW-110/70 |
110 |
70 |
16 |
1240±15 |
1084 |
3370 |
550 |
- |
| 11 |
FXBW-110/100(120) |
110 |
120(100) |
16 |
1180±15 |
990 |
3080 |
550 |
- |
| 12 |
FXBW-110/100(120) |
110 |
120(100) |
16 |
1240±15 |
1054 |
3300 |
550 |
- |
| 13 |
FXBW-110/300 |
110 |
300 |
24 |
1480±15 |
1123 |
3266 |
550 |
- |
Descripción del producto

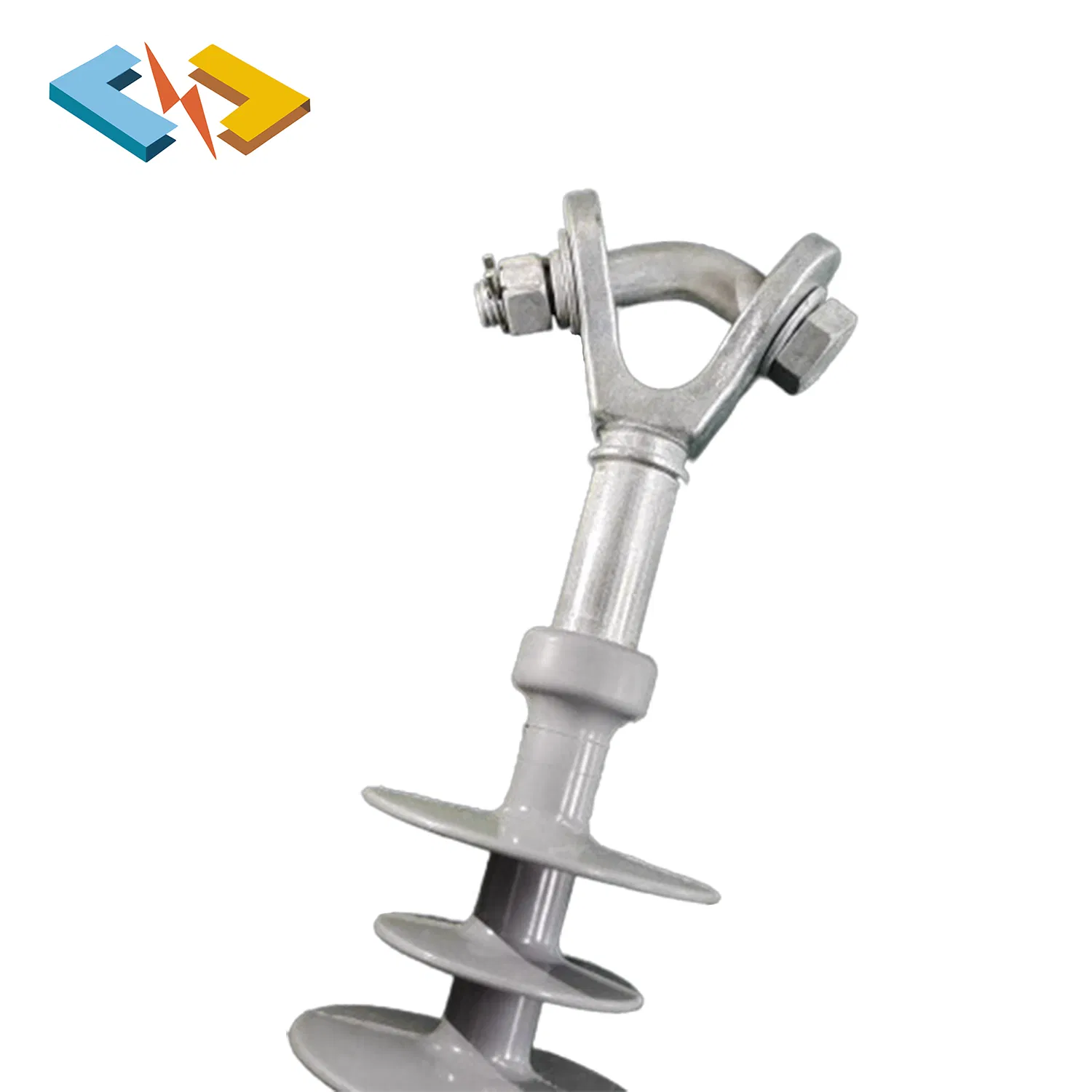

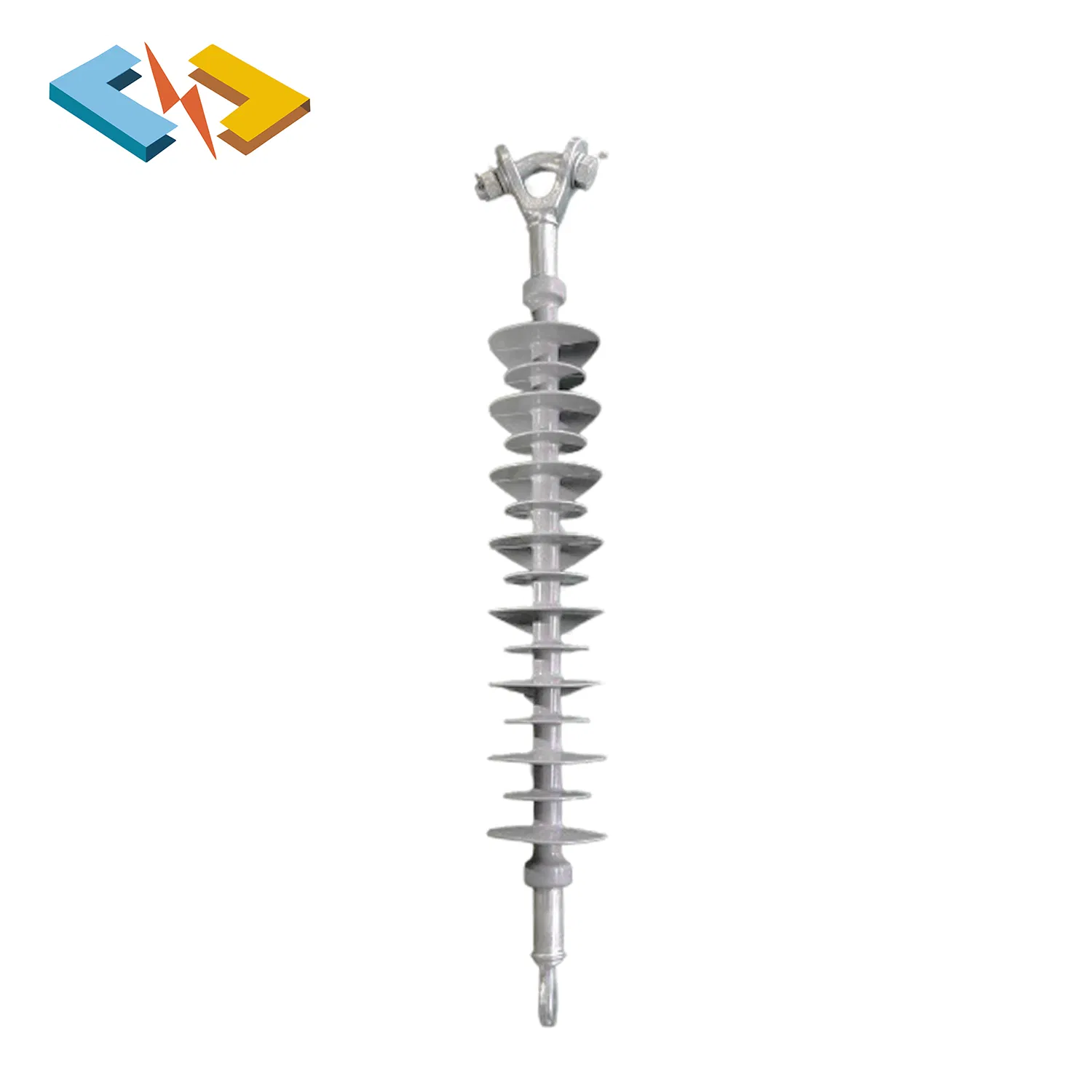

Los aisladores poliméricos están compuestos por una varilla de fibra de vidrio, una funda de caucho de silicona, y los racores de final de metal. El aislante de la varilla de plástico reforzado con fibra de vidrio (FRP), dando el aislante alta resistencia mecánica y un rendimiento estable bajo tensión. La funda de caucho de silicona está firmemente unida a la varilla con un fuerte adhesivo, proporcionando protección contra la humedad, los rayos UV, y la contaminación.

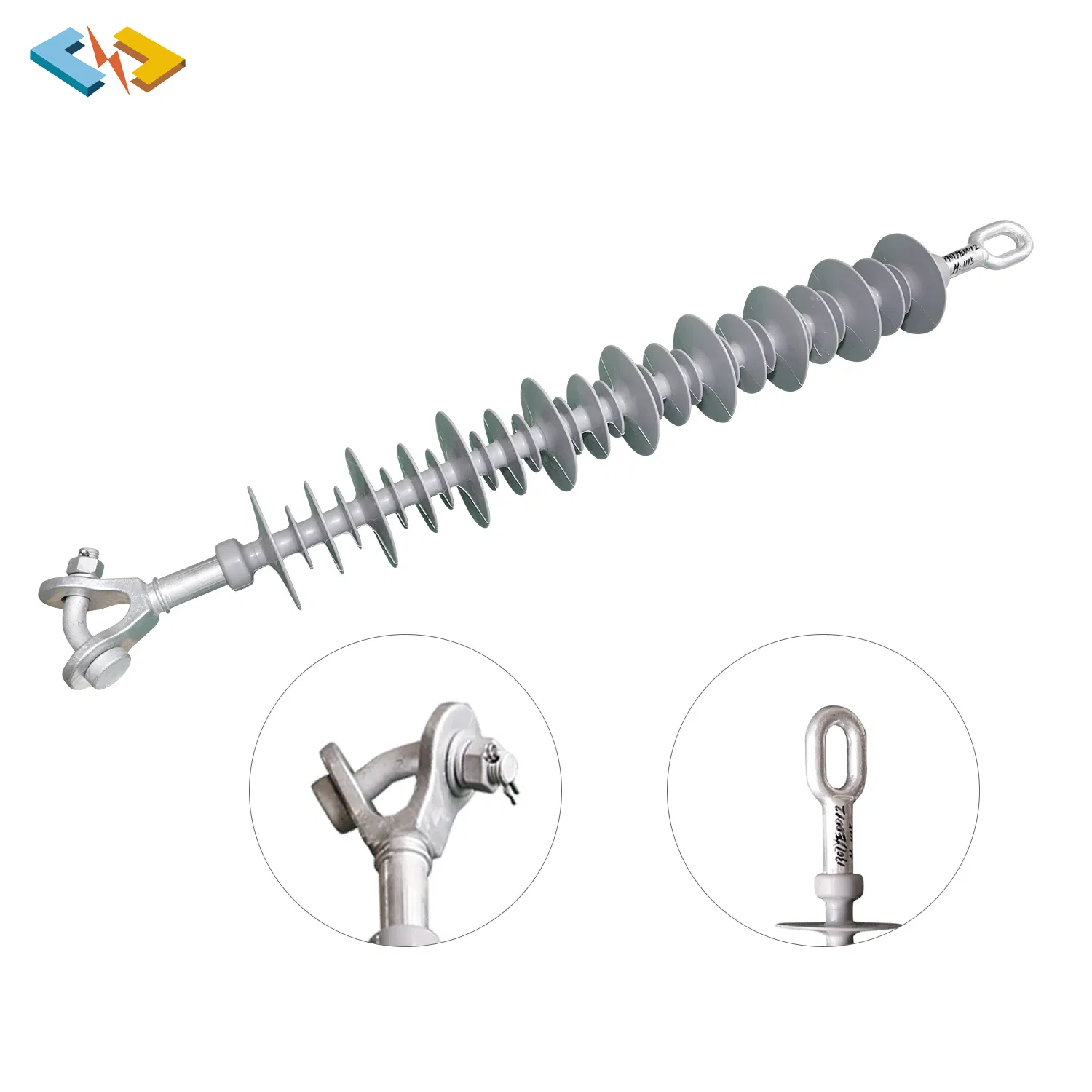

En ambos extremos de la tensión de el aislante, resistente fijaciones metálicas se utilizan para conectar con el hardware de la torre y conductores. Esto garantiza un aislamiento eléctrico confiable y segura conexión mecánica para líneas de transmisión de alta tensión.
El compuesto aislante polimérico presenta un diseño ligero, alta resistencia y excelente resistencia a la intemperie, convirtiéndola en una elección segura para los sistemas de transmisión de potencia de alta tensión.

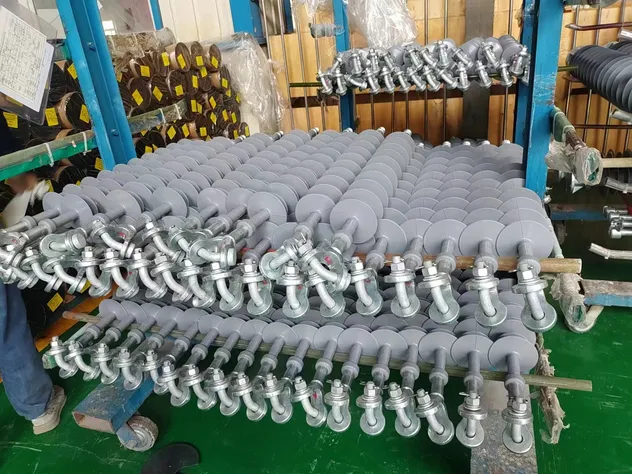

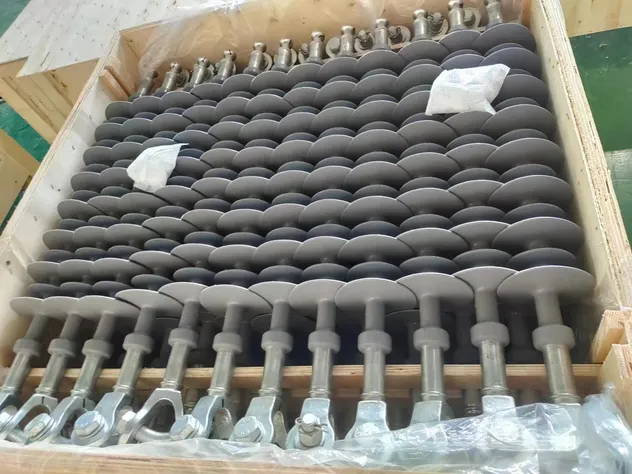

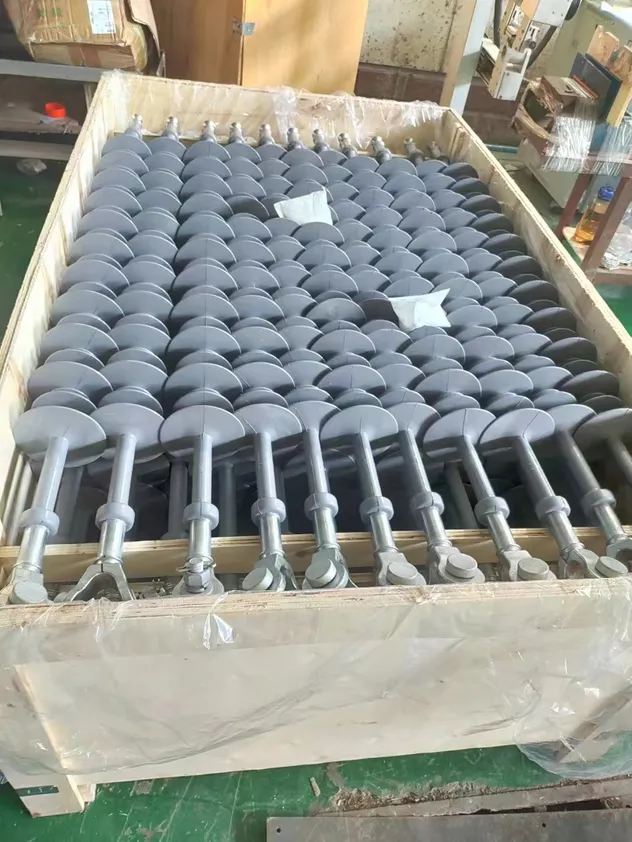

Embalaje y envío
Todos los aisladores composite son envasados en recipientes estancos para proteger a los productos durante el transporte terrestre, aéreo y marítimo.
Dado que el usuario conoce mejor sus necesidades de embalaje, se debe seleccionar la opción que más se adapte a sus requisitos e incluir esa información en la especificación de compra. Envases especiales pueden ser coordinados bajo petición.
Cada contenedor está marcado con la cantidad de materiales aislantes que contiene, el número de catálogo, la identificación del fabricante y cualesquiera otras peticiones de clientes. Cada embalaje (cajas de madera o tubos de papel) incluye las especificaciones y la certificación de los productos.

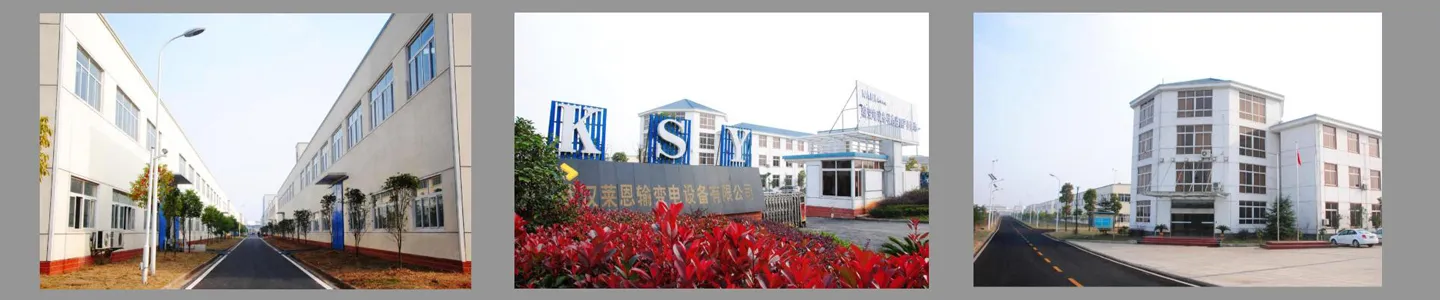

Perfil de empresa
Nuestra empresa se especializa en la fabricación, procesamiento y distribución de aisladores de composite y accesorios relacionados. El negocio está fuertemente impulsado por la investigación y desarrollo, así como por la producción y venta de conjuntos completos de equipos de aislantes compuestos, ganando la confianza de los clientes gracias a una excelente calidad de producto y un servicio confiable.

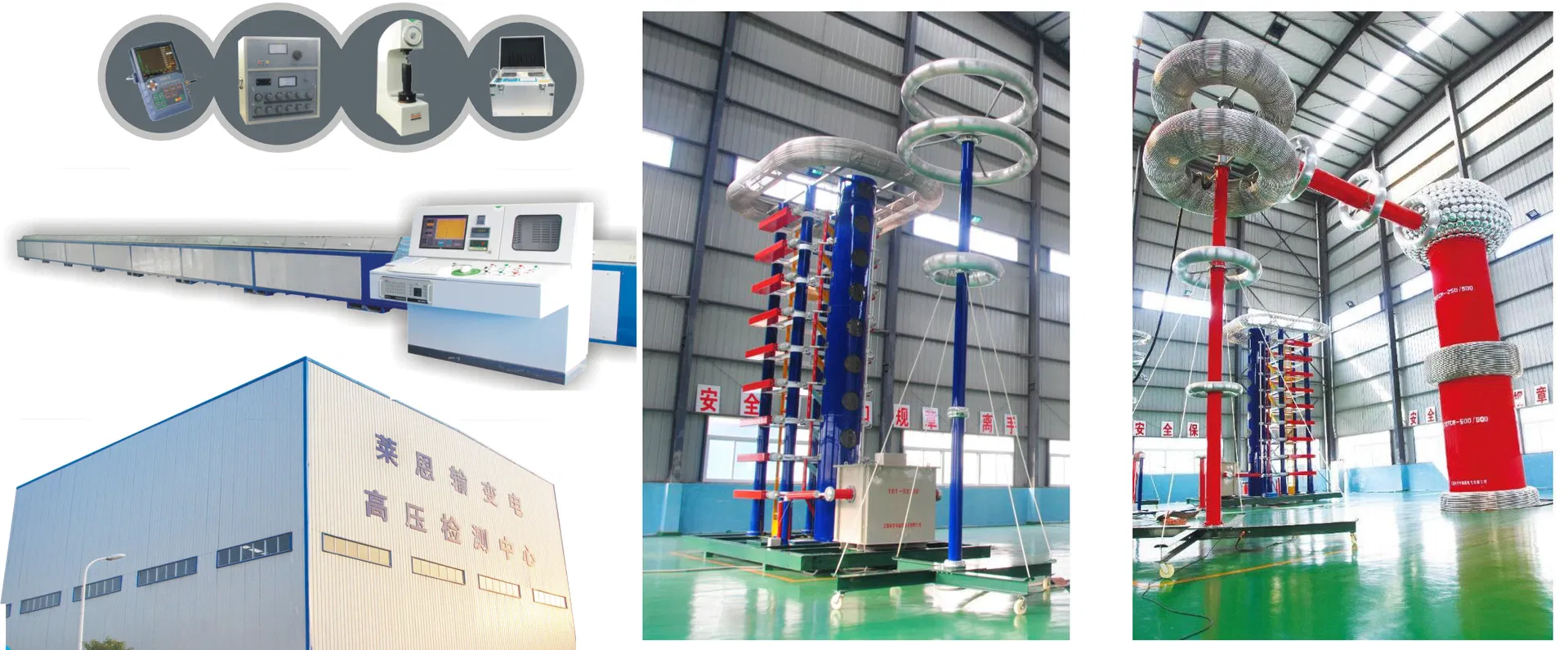

La fábrica posee las máquinas automáticas de moldeo por inyección de silicona más avanzadas y equipos de engaste controlados por desplazamiento, los cuales representan el nivel tecnológico más avanzado de la industria. Asimismo, está equipada con un transformador de prueba de frecuencia de alimentación de 1000kV, un generador de impulsos de tensión de 1800kV y una máquina de ensayo de tracción automática de 2000kN, además de contar con laboratorios físicos y eléctricos completamente dotados.
Certificaciones
Cumplimos con las normas IEC 61109, ISO 9001, ISO 14001 e ISO 45001. Podemos diseñar productos de acuerdo con los requerimientos específicos de cada cliente.
Llevamos a cabo una gestión avanzada y establecemos un estricto sistema de gestión de calidad. Todos los requisitos de calidad de los productos cumplen con las normas internacionales y nacionales vigentes, tales como IEC61109 y afines.
Exposición
Hemos participado activamente en diversas exposiciones tanto nacionales como internacionales. A través de estos eventos, los profesionales de la industria y clientes globales han podido conocer y examinar nuestros productos de manera directa y detallada.
Preguntas frecuentes (FAQ)
¿Son una fábrica o una empresa comercial?
Somos una fábrica fundada en 2008. Además, apoyamos a nuestros clientes gestionando la obtención de componentes complementarios cuando lo requieren.
¿Cuáles son sus principales productos?
Nuestra especialidad son los aisladores y herrajes para todo tipo de aplicaciones de alta tensión, así como productos relacionados para sistemas de transmisión de energía.
¿Cómo controlan la calidad de sus productos?
Para cada etapa de producción contamos con un sistema completo de control de calidad que evalúa la composición química, así como las propiedades físicas y eléctricas. Al finalizar la fabricación, todos los productos son testeados bajo normas estándar y se suministra el reporte de pruebas de fábrica.
¿La empresa acepta la personalización de productos?
Sí, aceptamos el servicio de personalización según los requisitos técnicos del cliente (servicio OEM).
¿Cuáles son los términos y condiciones de su garantía?
Ofrecemos un periodo de garantía estándar de 24 meses para nuestros productos bajo las condiciones establecidas.
¿Con qué certificaciones cuentan?
Disponemos de certificaciones ISO9001, ISO14001, ISO45001 e informes de ensayos de tipo para avalar la calidad de nuestra manufactura.
