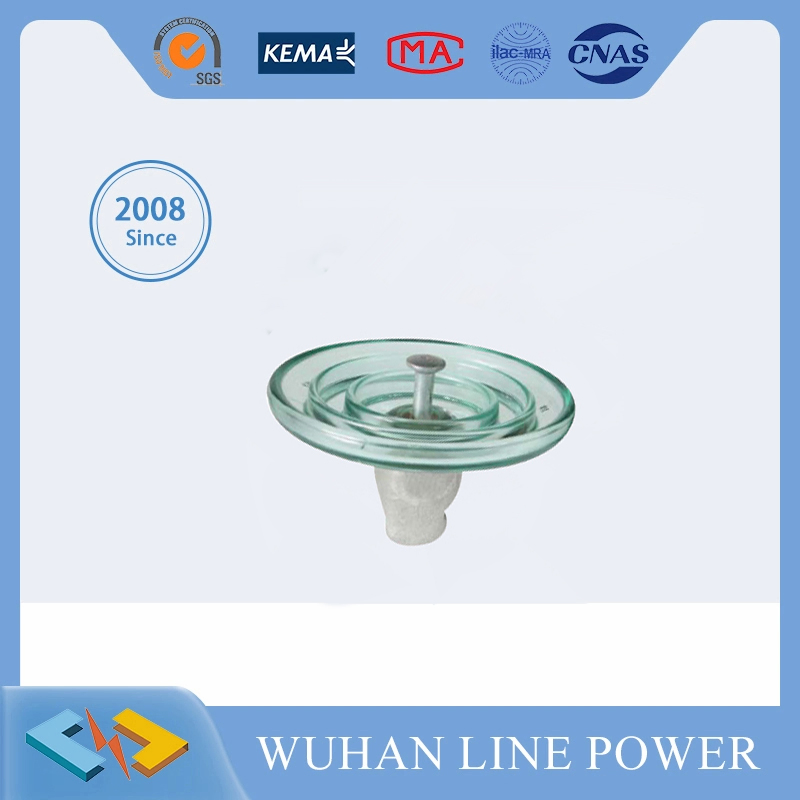

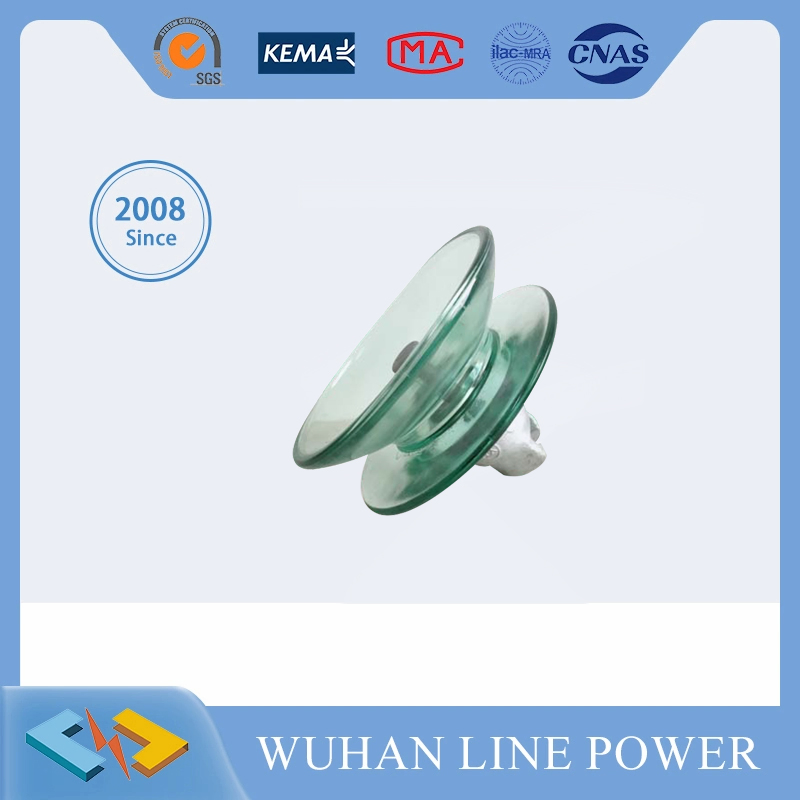

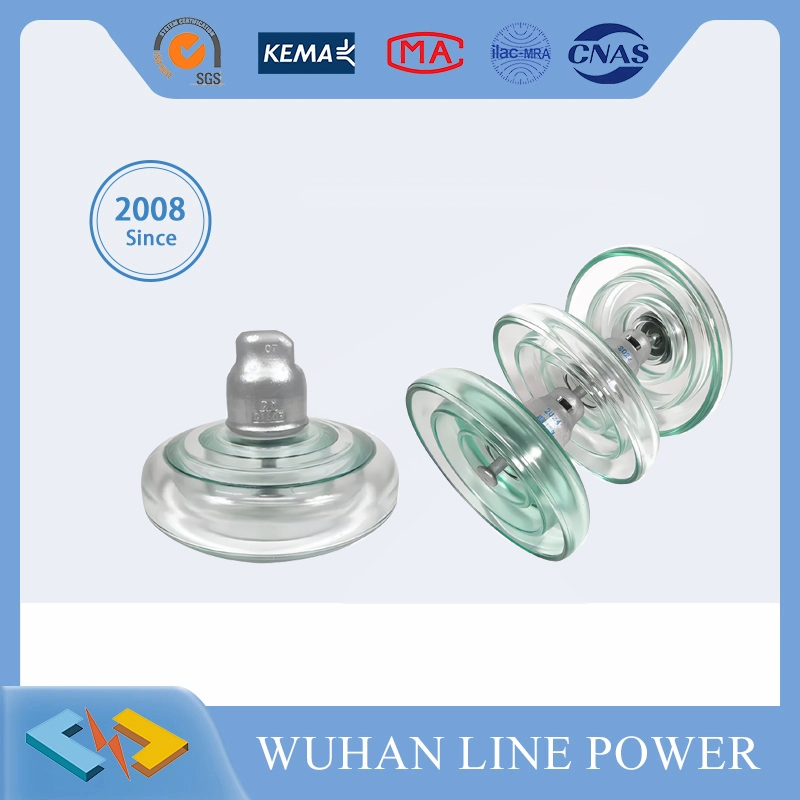

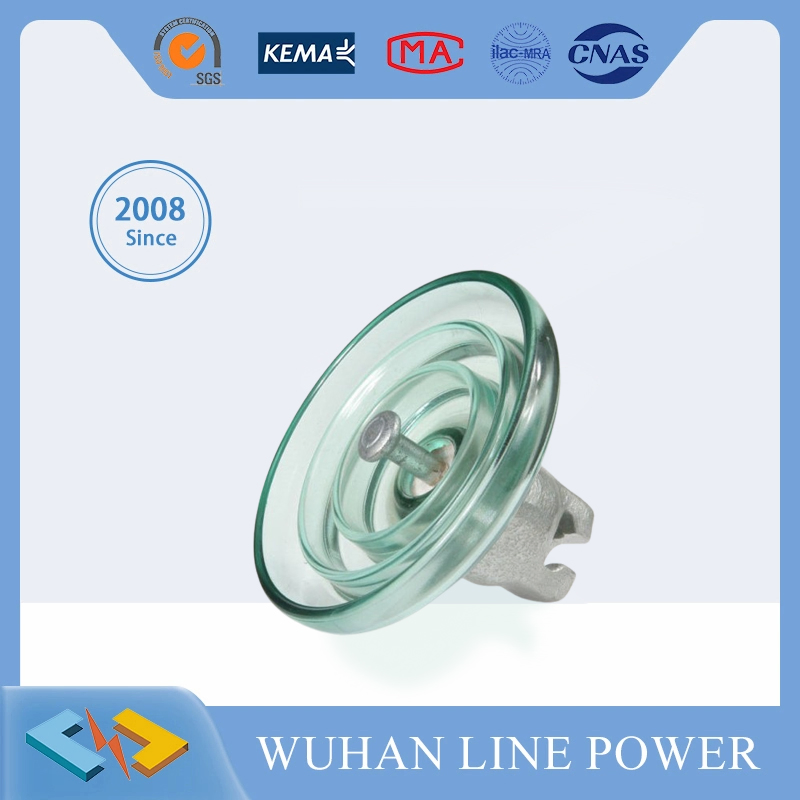

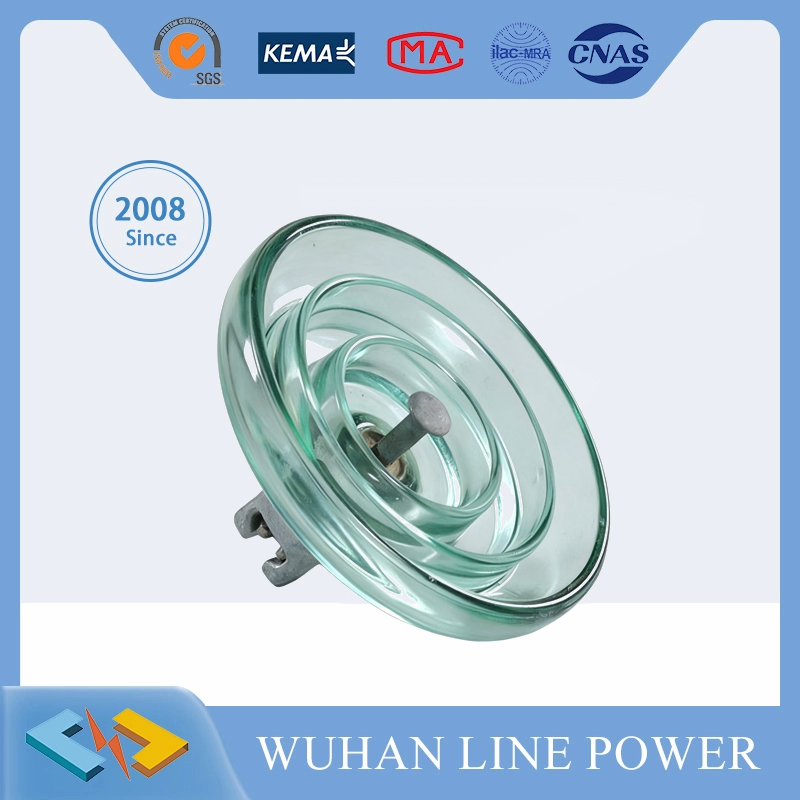

ANSI 52-3 XP-70 es un aislante endurecido de suspensión de cristal templado, diseñado con tecnología de disco U100BS para ofrecer un rendimiento superior en líneas de transmisión de energía. Cada unidad consta de un disco de vidrio o cerámica con una tapa de metal y una patilla firmemente adheridas a lados opuestos.
Mecanismo de seguridad visible: Estas unidades de vidrio están diseñadas específicamente para que cualquier sobretensión provoque un arco de punción a través del vidrio en lugar de una descarga eléctrica libre. El tratamiento térmico especial del vidrio hace que se rompa ante un fallo, permitiendo una detección visual inmediata del daño sin comprometer la resistencia mecánica de la cadena del aislante, la cual permanece completamente intacta y unida.
| Parámetro Técnico | Valor / Especificación |
|---|---|
| Tipo | U70B |
| Diámetro (mm) | 255 |
| Altura (mm) | 146 |
| Distancia de recorrido | 320 |
| Lme (kN) | 70 |
| Prueba de rutina mecánica | 35 |
| Acoplamiento de Socket (mm) | 16 |
| Frecuencia de alimentación húmeda Tensión de ruptura (kV) | 40 |
| Relámpago seco tensión no disruptiva (kV) | 100 |
| Tensión de la punción de impulso (P.U.) | 2.8 |
| La frecuencia de alimentación de voltaje de punción (kV) | 130 |
| Tensión de la influencia de la radio (μv) | 50 |
| Prueba visual de la corona (kV) | 18/22 |
| La frecuencia de alimentación de tensión de arco eléctrico (kA) | 0,12 s / 20kA |
| Peso neto por unidad (kg) | 3.6 |
Nuestros productos están fabricados y ensayados bajo las más estrictas normativas internacionales de calidad y seguridad eléctrica, garantizando una alta durabilidad en entornos de alta tensión y condiciones climáticas adversas.
El vidrio templado ofrece una alta resistencia mecánica y estabilidad térmica. En caso de fallo o sobretensión extrema, el cristal está diseñado para romperse de forma visible, lo que facilita enormemente la inspección visual y el mantenimiento en campo.
A pesar de que el disco de vidrio pueda fragmentarse debido a un fallo eléctrico o impacto, la estructura mecánica interna (la tapa metálica y la patilla) permanece completamente intacta. Esto asegura que la cadena de aisladores no se rompa y mantenga suspendida la línea de transmisión de forma segura.
Hacen referencia a los estándares internacionales de diseño, dimensiones y capacidades de carga mecánica. Garantizan que el aislador cumpla con los requisitos operativos específicos para sistemas de distribución y transmisión de energía eléctrica bajo normativas estandarizadas.
Este modelo cuenta con una distancia de recorrido de 320 mm. Esta especificación es crucial para prevenir la corriente de fuga y evitar el cebado (arco eléctrico) a lo largo de la superficie del aislador en condiciones de alta humedad o contaminación ambiental.
El aislador cuenta con una tensión no disruptiva ante impulsos de rayos en seco de 100 kV, lo que le permite soportar descargas transitorias extremas causadas por fenómenos atmosféricos sin sufrir daños internos inmediatos.
