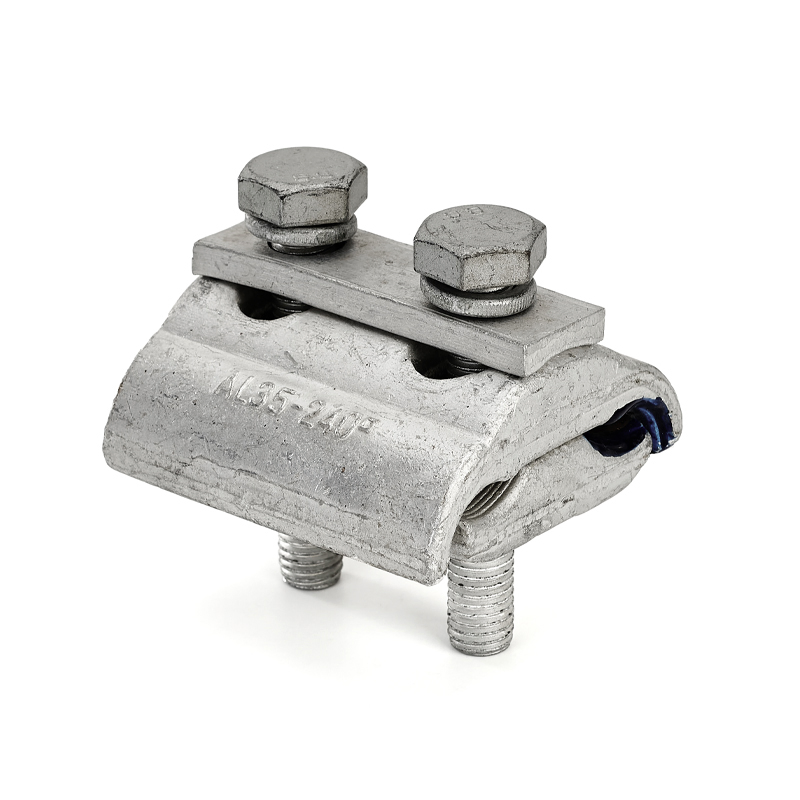

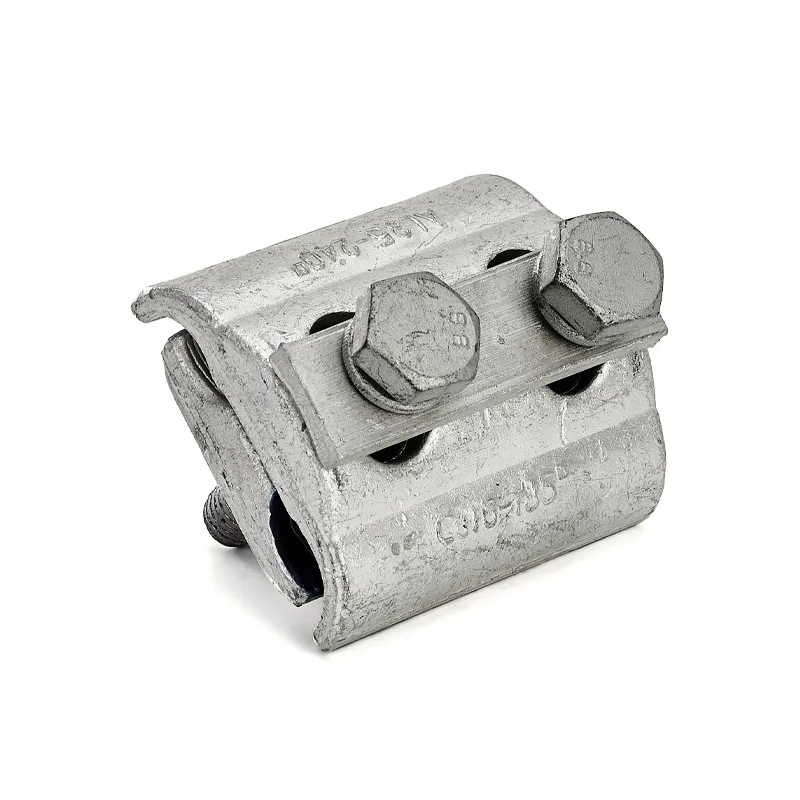

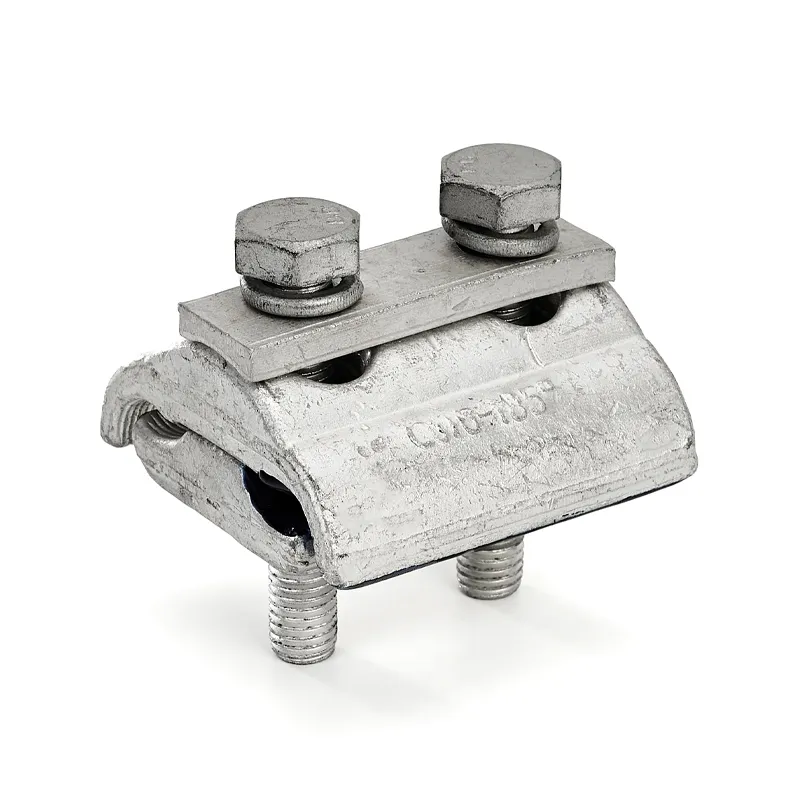

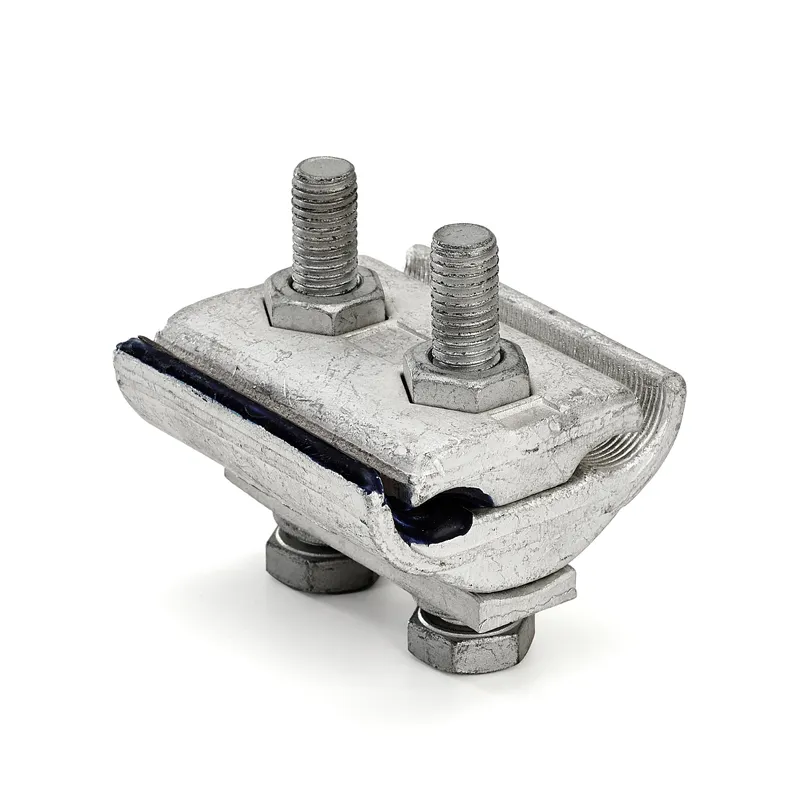

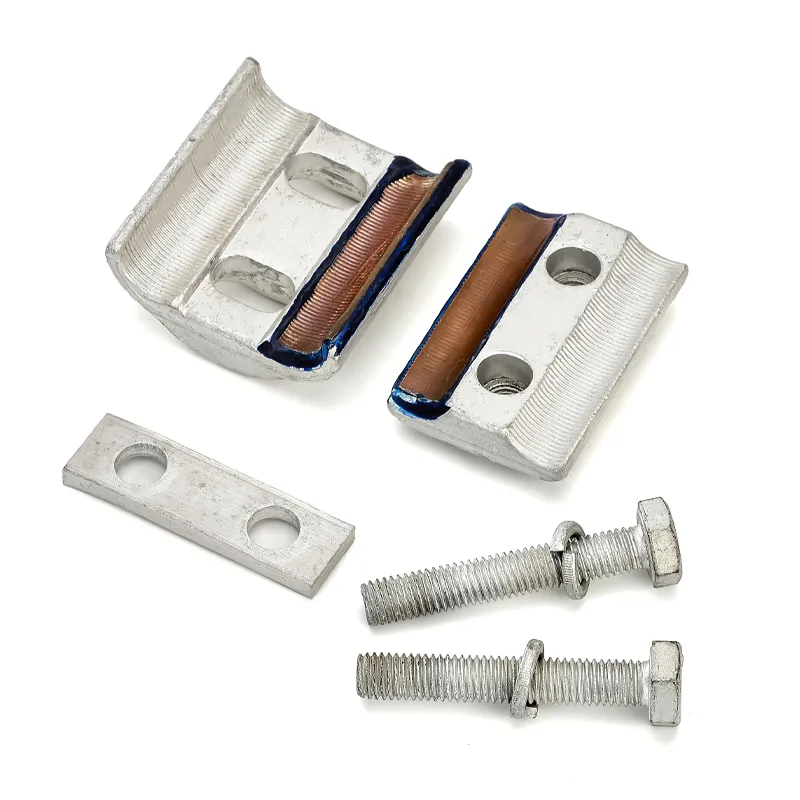

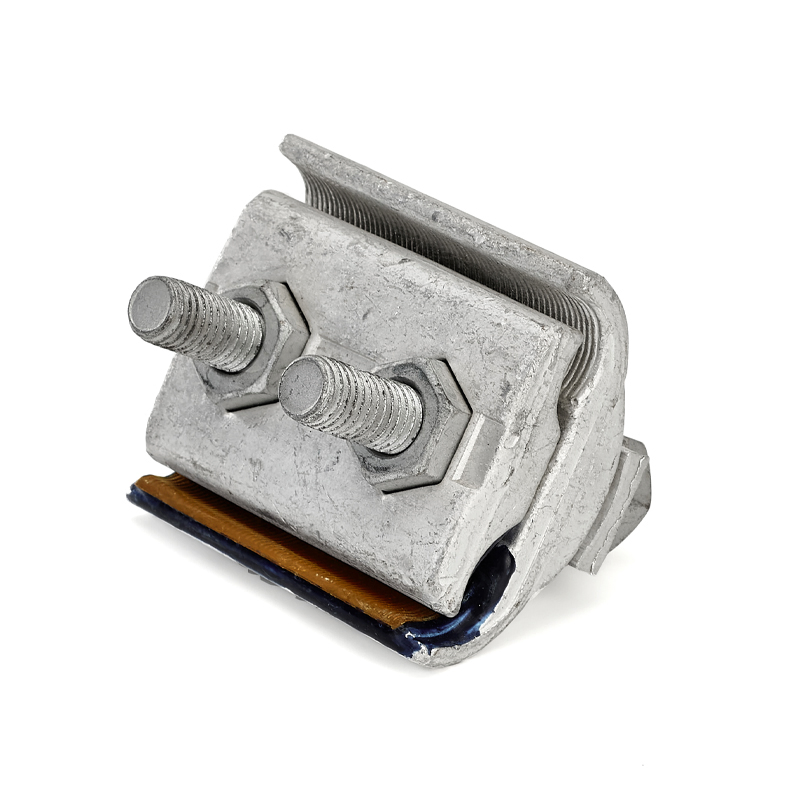

Consiste en un cuerpo de aleación de aluminio, pernos de sujeción y tuercas, con una estructura de ranura paralela. Se utiliza para la conexión mecánica y conducción eléctrica de dos conductores de aluminio. Al apretar los pernos para comprimir las ranuras de sujeción del conductor, los conductores y la abrazadera están bien acoplados. Utiliza la alta conductividad de aleación de aluminio para garantizar la transmisión de corriente y es un accesorio especial para la ramificación y conexión paralela de conductores de aluminio en líneas aéreas, adecuado para conductores de aluminio como LGJ (Aluminium conductor de acero reforzado) y LJ (Aluminium conductor).
Las especificaciones de las abrazaderas deben coincidir con la sección transversal y el tipo de conductor utilizado (por ejemplo, cable trenzado de aluminio, cable trenzado de aluminio de acero, etc.) para garantizar una buena conexión y un ajuste seguro.
Seleccione abrazaderas con niveles de aislamiento adecuados y resistencia mecánica de acuerdo con la tensión nominal de la línea de alimentación para cumplir con los requisitos de funcionamiento seguro.
Considere factores como la temperatura, la humedad, la velocidad del viento y el aerosol de sal en el entorno de funcionamiento. Seleccione abrazaderas con las propiedades de protección adecuadas. En las zonas costeras o zonas muy contaminadas, se deben seleccionar abrazaderas con buena resistencia a la corrosión.
Al tiempo que cumple con los requisitos de uso, seleccione abrazaderas que sean fáciles de instalar y mantener para reducir los costes de construcción y operación.
Los diferentes tipos de pinzas eléctricas tienen diferentes principios de funcionamiento. Por ejemplo, las abrazaderas de suspensión envuelven y comprimen el conductor con el cuerpo de la abrazadera y la placa de presión, suspendiendo el conductor de la cadena aislante; las abrazaderas de tensión fijan firmemente el conductor mediante diversos métodos (como el apriete y la compresión) para soportar la tensión del conductor; las abrazaderas preagitadas utilizan la forma y elasticidad especiales de los cables preagitados, envueltos alrededor del conductor, basándose en las fuerzas de fricción e interacción entre los cables preagitados y el conductor para fijar el conductor.
| PARÁMETROS TÉCNICOS | |
|---|---|
| Nombre del conducto | Abrazadera de ranura paralela |
| Función primaria | La función principal es realizar la conexión mecánica y la conducción eléctrica de dos conductores aéreos de aluminio, y se utiliza para la ramificación de conductores, reparación temporal, y la conexión paralela de conductores en líneas aéreas para asegurar la transmisión de corriente estable. Es fácil de instalar y puede ser operado rápidamente en condiciones de vida (con herramientas especiales). |
| Usos comunes |
• Ingeniería de distribución: Ramificación y conexión paralela de conductores de aluminio en líneas de distribución superiores inferiores a 10kV; • Renovación de la red eléctrica rural: Expansión y ramificación de ranuras paralelas de conductores de aluminio en zonas rurales; • Fuente de alimentación temporal: Conexión de conductores de aluminio en líneas de construcción temporales. |
| Peso | Dependencia del material y el tamaño necesarios para el proyecto. |
| Hardware compatible | Perfectamente compatible U-Ring, Thimble, aislante, barras de armadura preformadas, tira de refuerzo, tira de relleno, derivación de corriente Tira |
| Certificaciones | ISO, CE |
Se utiliza para fijar conductores a cuerdas aislantes de suspensión en torres de línea recta, o para suspender conductores de rayos en torres de línea no recta, permitiendo que los conductores cuelguen libremente verticalmente durante el funcionamiento normal. Los tipos comunes incluyen rotación central, colgantes y montados en la parte superior.
Se utiliza principalmente para fijar conductores o pararrayos a las cuerdas aislantes de tensión en torres no rectas, proporcionando anclaje y llevando toda la tensión del conductor o pararrayos. Hay varios tipos disponibles, incluidos el tipo perno, el tipo compresión y el tipo cuña.
Se utiliza para conectar abrazaderas de suspensión, abrazaderas de tensión, etc., a cuerdas aislantes u otra tornillería, garantizando conexiones fiables entre los componentes de la línea de alimentación. Ejemplos incluyen perchas de cabeza esférica y perchas de cabeza de copa.
Se utiliza para conectar dos segmentos conductores en una unidad continua para garantizar un flujo de corriente ininterrumpido. Los tipos incluyen hidráulico, presión de ruptura y tipo perno.
Se utiliza para conexiones de derivación en forma de T de conductores, lo que permite que una línea principal se bifurque en una o más ramas. Los tipos comunes incluyen abrazaderas tipo T tipo perno y abrazaderas tipo T tipo compresión.
Confíe en la fuerza de apriete de los pernos para fijar el conductor. La instalación y el desmontaje son relativamente convenientes, pero los pernos pueden aflojarse después de un funcionamiento prolongado, lo que requiere una inspección y un mantenimiento regulares.
Utilice presión hidráulica o presión de ruptura para presionar firmemente la abrazadera contra el conductor, lo que resulta en una conexión fuerte y buena conductividad. Se utiliza comúnmente para conectar conductores de sección grande.
Utilice la acción de calar de las cuñas para fijar el conductor. Tienen una estructura simple, son fáciles de instalar, y son adecuados para fijar cables de tierra y cables de tipo.
Compuestos de cables pre-trenzados, fijan el conductor a través de la elasticidad y fricción de los cables pre-trenzados. Esto minimiza el daño al conductor, dispersa eficazmente el estrés y mejora la vida útil del conductor.
