Proveedor de alta calidad, proporcionando equipos confiables a las redes eléctricas por más de 15 años.
Obtenga precios competitivos de fábrica.
Socio profesional e integrado para sus requerimientos de transmisión y distribución de energía de alto y bajo voltaje.
Haga realidad su concepto de proyecto en solo unos días.
Nuestros expertos y un grupo dedicado de más de 50 ingenieros calificados están listos para respaldar su proyecto con la mejor solución técnica y comercial.

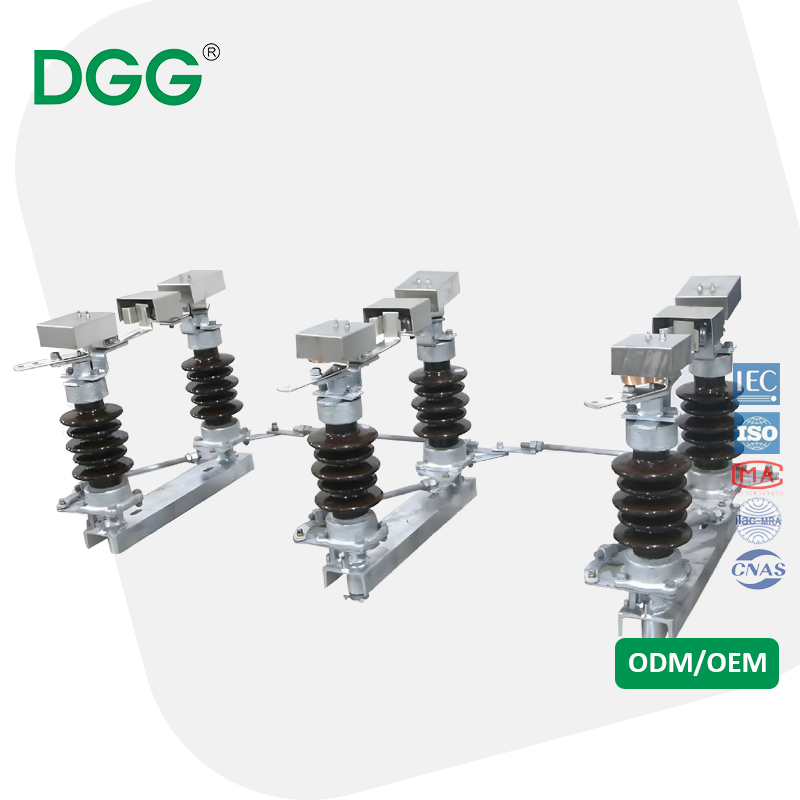

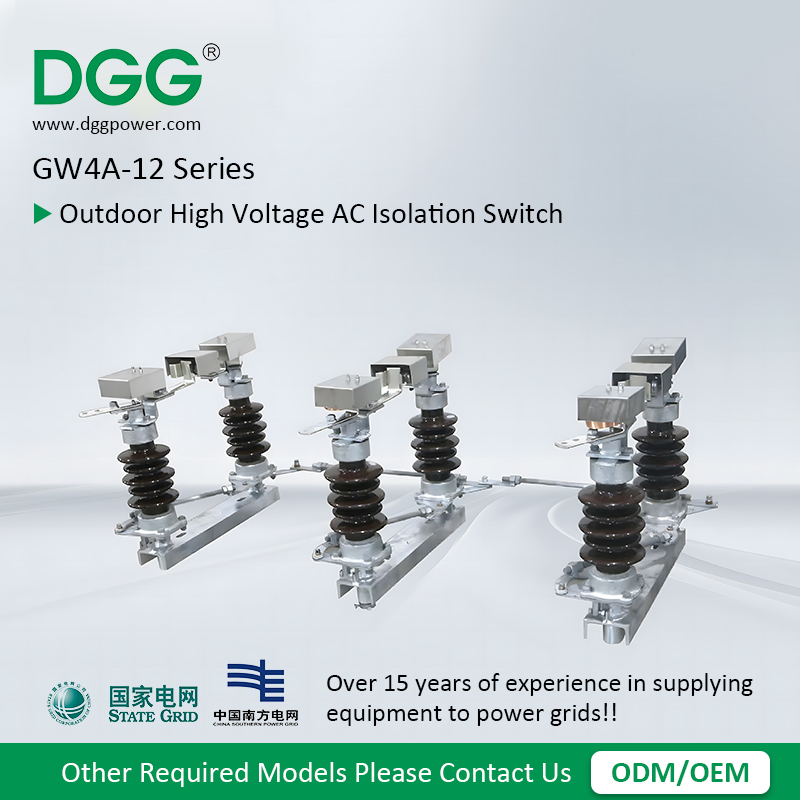

Interruptor de aislamiento de corriente alterna (CA) de alta tensión para exteriores.
El interruptor de aislamiento de CA de alta tensión para exteriores mejorado de la serie GW4A-12 es un equipo eléctrico para exteriores con frecuencia nominal de 50Hz. Se utiliza para la conmutación de líneas de alta tensión de 10kV sin carga, así como para el aislamiento eléctrico de barras de bus de alta tensión, disyuntores y otros equipos bajo mantenimiento. También es capaz de abrir y cerrar corrientes capacitivas e inductivas de baja intensidad.
Cumple plenamente con las normas técnicas GB/T 1985-2014 y DL/T 486-2010 para interruptores de aislamiento e interruptores de puesta a tierra de CA de alta tensión.
| Proyecto | Unidad | Parámetro Técnico | ||||
|---|---|---|---|---|---|---|
| Tensión nominal | KV | 12 | ||||
| Frecuencia nominal | Hz | 50 | ||||
| Corriente nominal | A | 400 | 1250 | 2000 | 2500 | |
| Corriente de resistencia nominal a corto plazo | Ka | 20/25 | 25/31,5 | 31,5 | 31.5/40 | |
| Corriente de resistencia nominal a corto plazo (pico) | Ka | 50/63 | 63/80 | 80 | 80/100 | |
| Tensión nominal de resistencia a la frecuencia de potencia a corto plazo | Entre fases y tierra | KV/min | 42/1 | |||
| Superficie de fractura | 48/1 | |||||
| Tensión nominal resistente a los impulsos de rayos | Entre fases y tierra | KV | 75 | |||
| Superficie de fractura | 85 | |||||
| Duración de la corriente de resistencia nominal a corto plazo | Interruptor de aislamiento | S | 4 | |||
| Interruptor de conexión a tierra | 2 | |||||
| Resistencia de bucle | μΩ | ≤ 100 | ≤ 80 | |||
| Distancia de fuga de aislamiento externo | mm | ≥ 372 (anti incrustación de nivel E) | ||||
| Vida útil mecánica | Veces | 2000 (interruptor de aislamiento/interruptor de puesta a tierra) | ||||
Nota: Si los parámetros solicitados para su proyecto están fuera del alcance estándar detallado en la tabla, se pueden configurar bajo consulta.

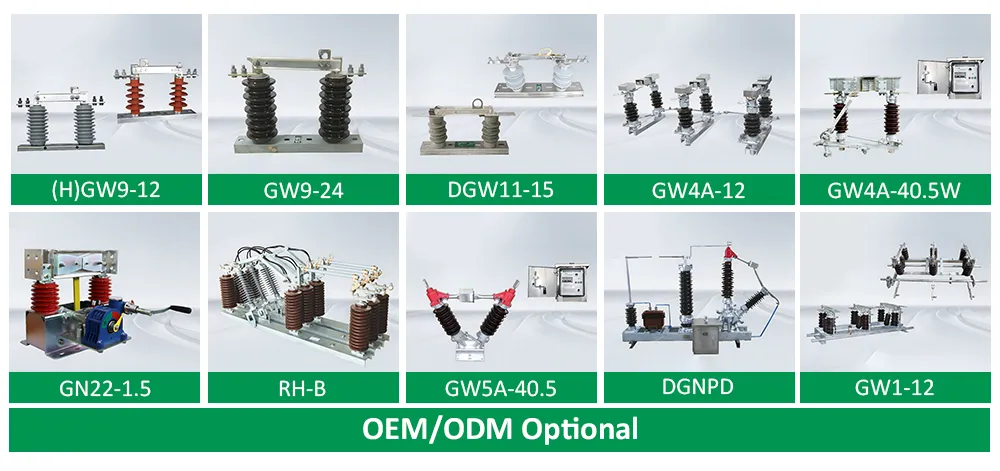

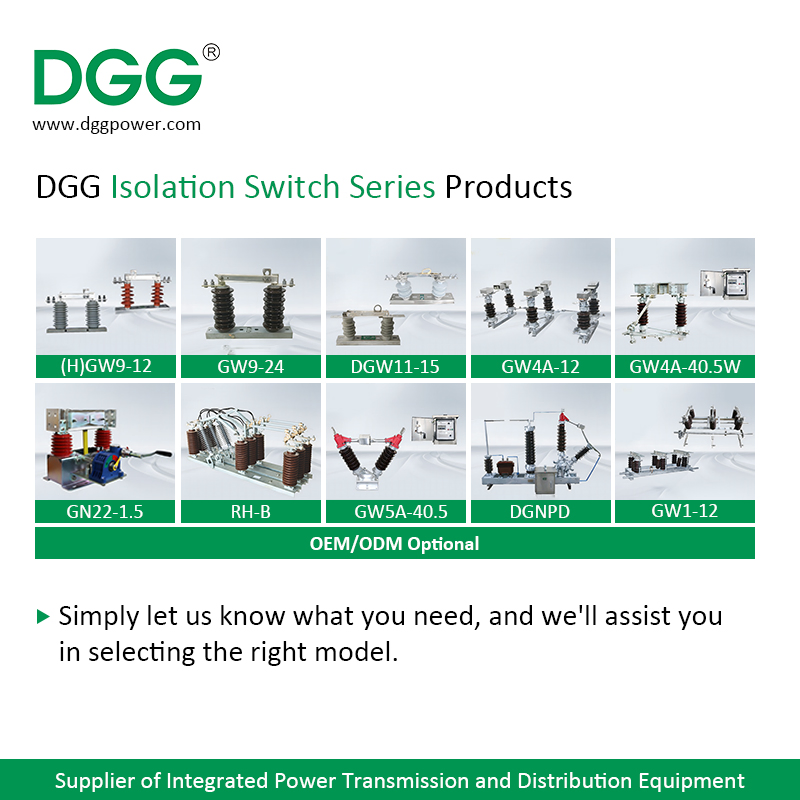

Ayudamos a seleccionar el modelo ideal de acuerdo con las especificaciones de su red.

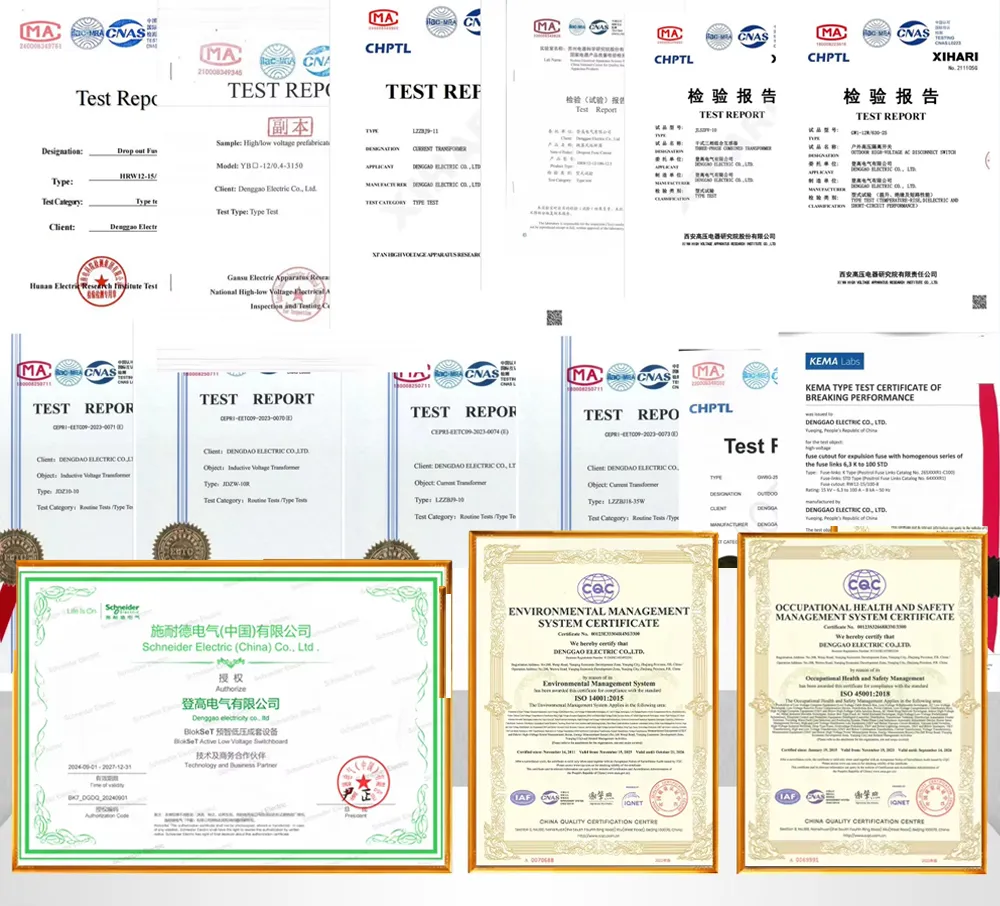

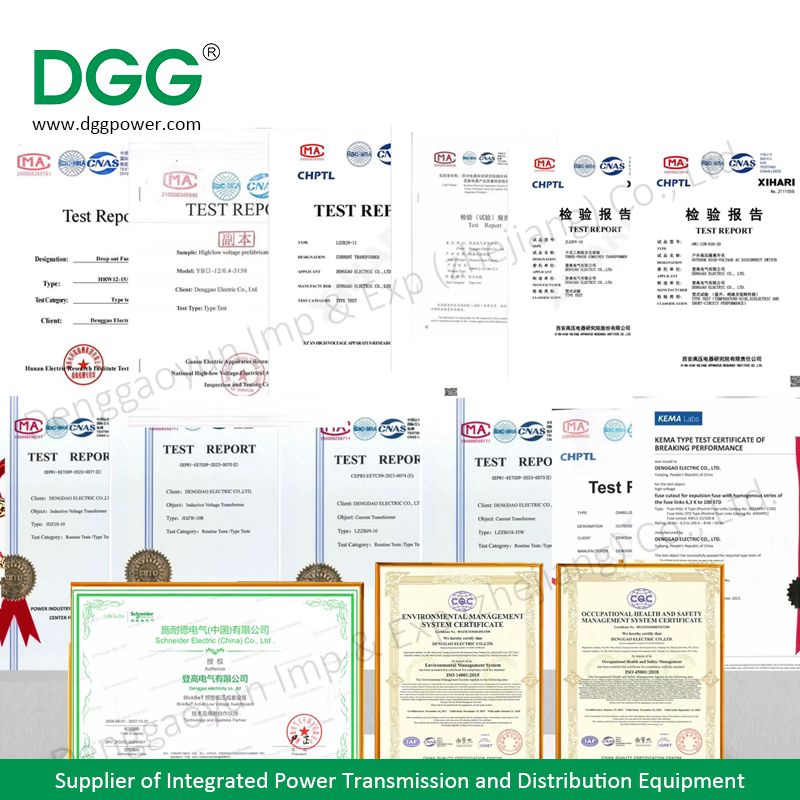

Nuestros productos han superado con éxito rigurosos estándares y cuentan con certificaciones internacionales e informes completos de ensayos.

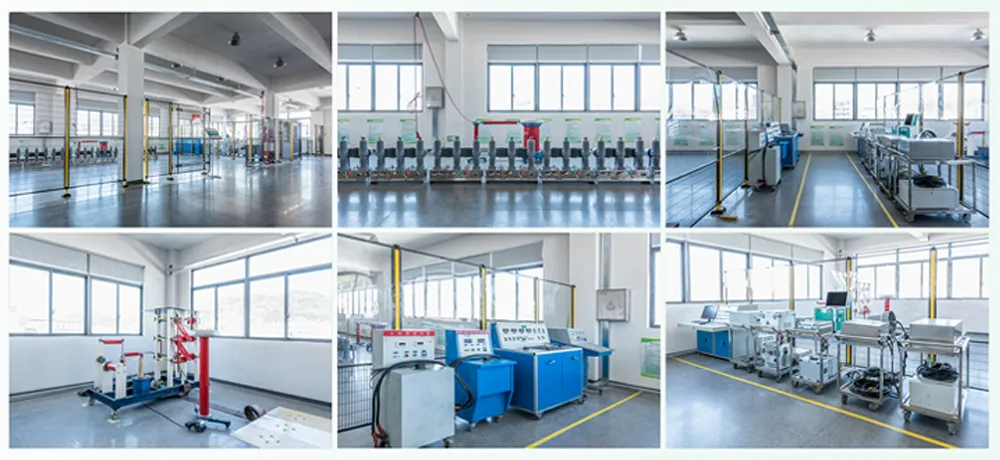

Garantizamos que cada producto cumple con los parámetros especificados antes de su despacho mediante rigurosos controles en nuestro laboratorio interno.
Consulte con nosotros para obtener copias completas de los certificados e informes de pruebas requeridos para su homologación.
