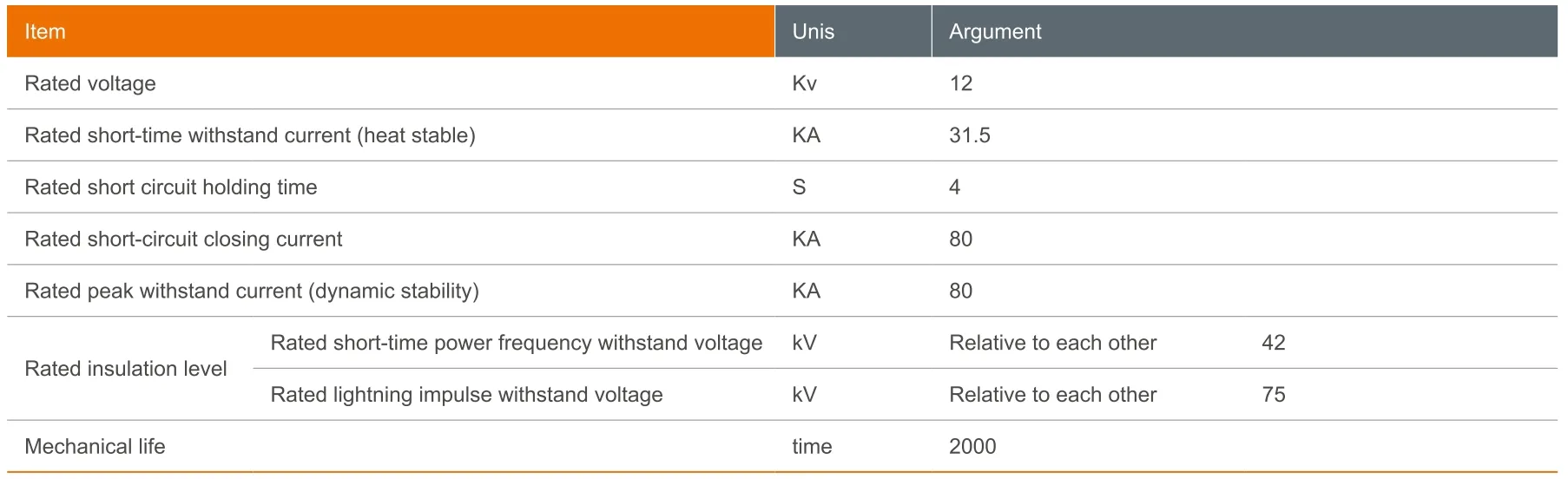

Principales parámetros técnicos del disyuntor
Significado del modelo
| Código |
Significado |
| J |
Interruptor de masa |
| N |
Instalación en interiores |
| 15 |
Número de secuencia de diseño |
| 12 |
Tensión nominal (KV) |
| 31,5 |
Corriente de resistencia nominal de corto tiempo (KA) |
| - |
Distancia entre fases |
Descripción del producto

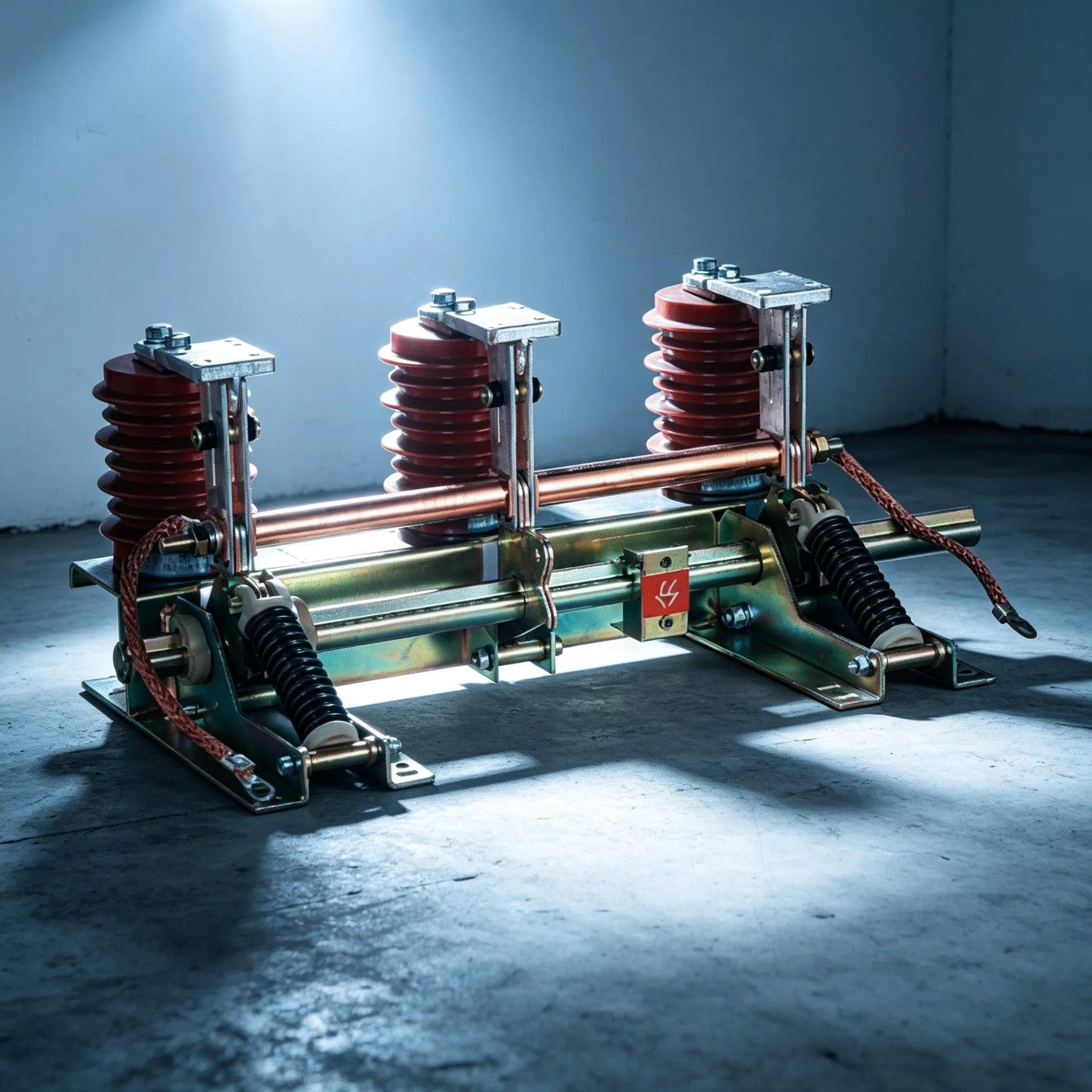

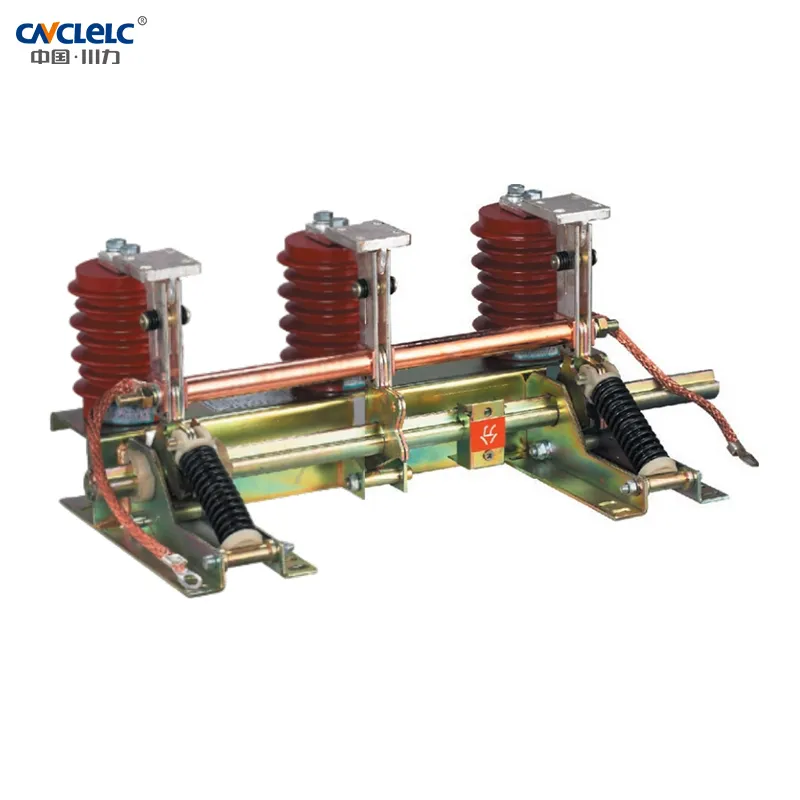

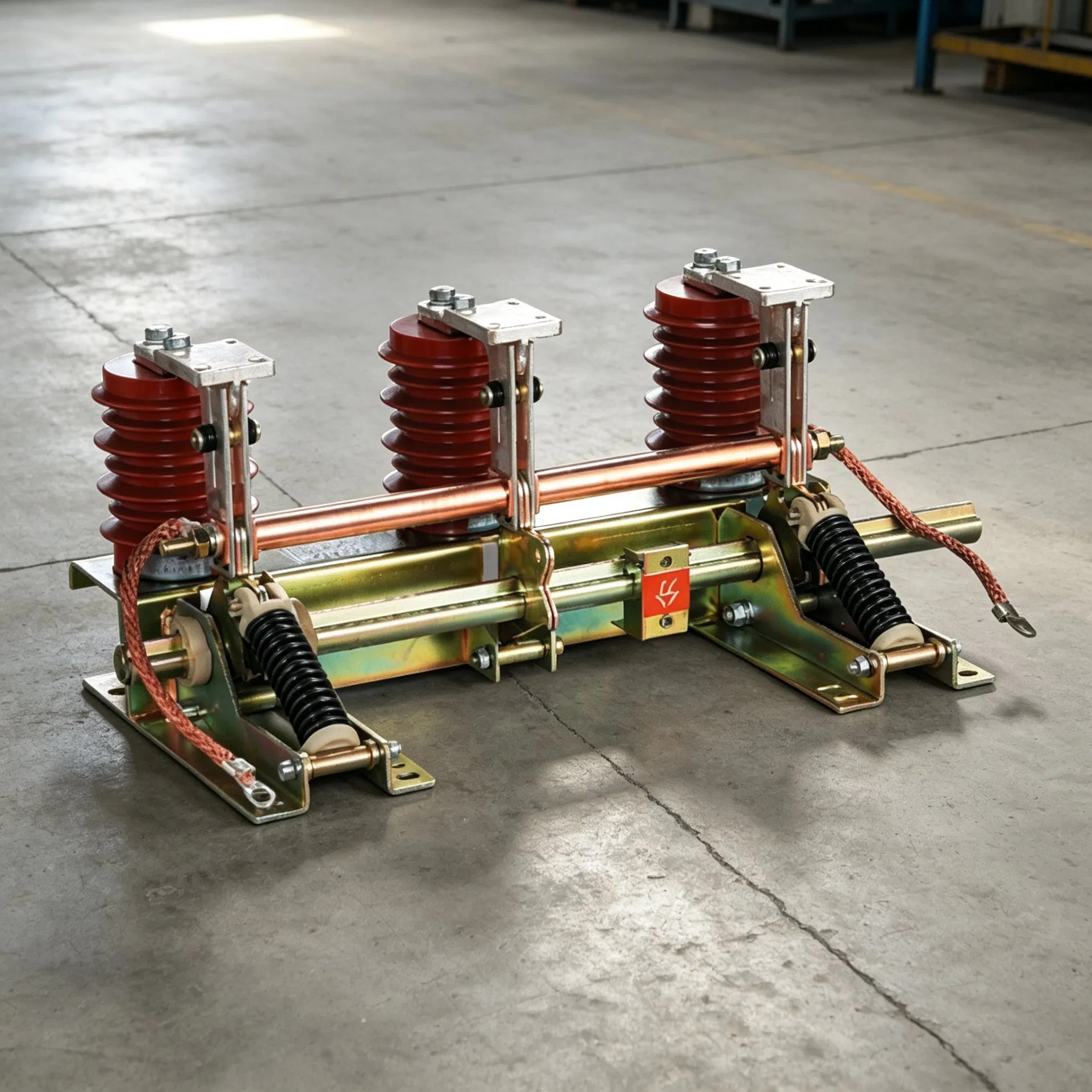

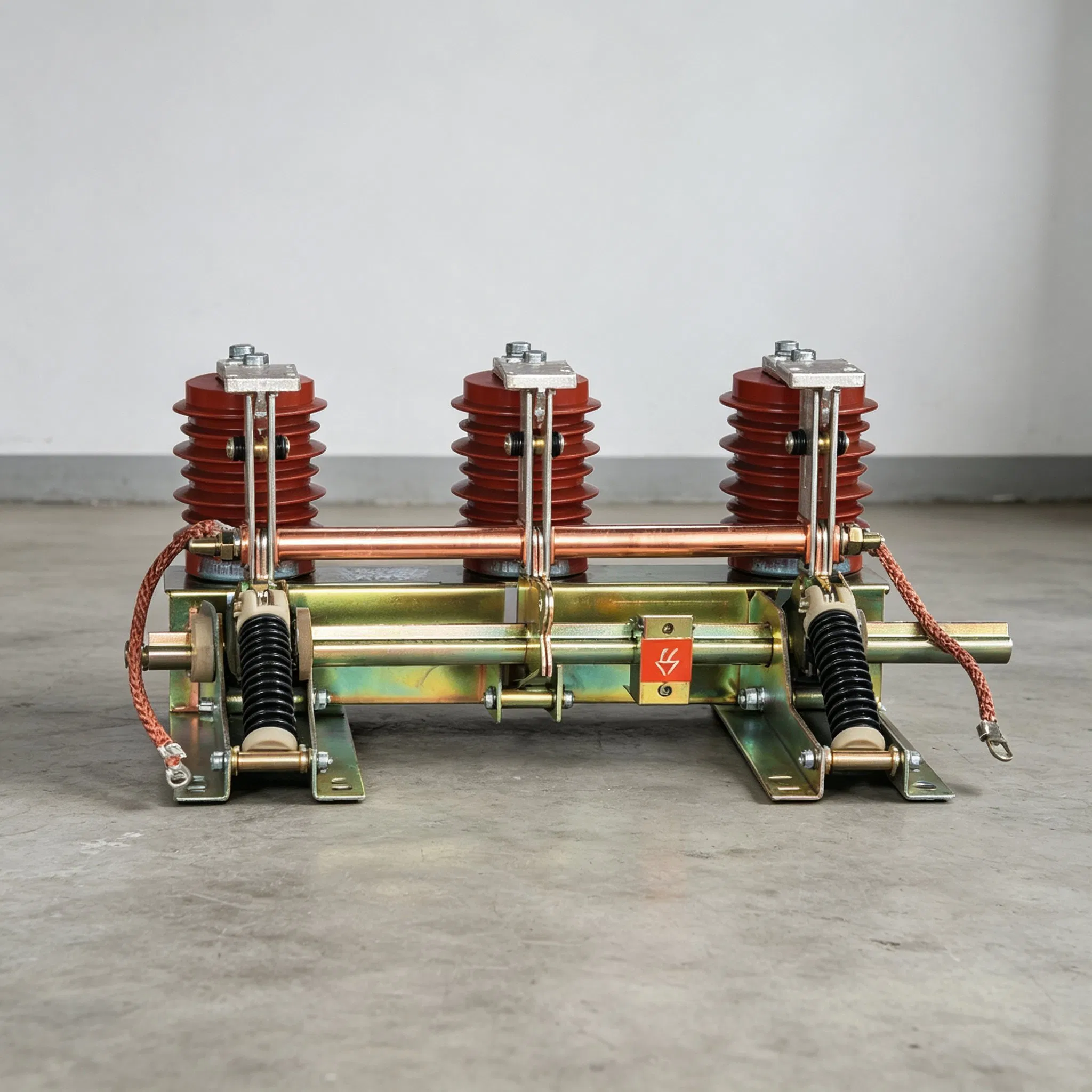

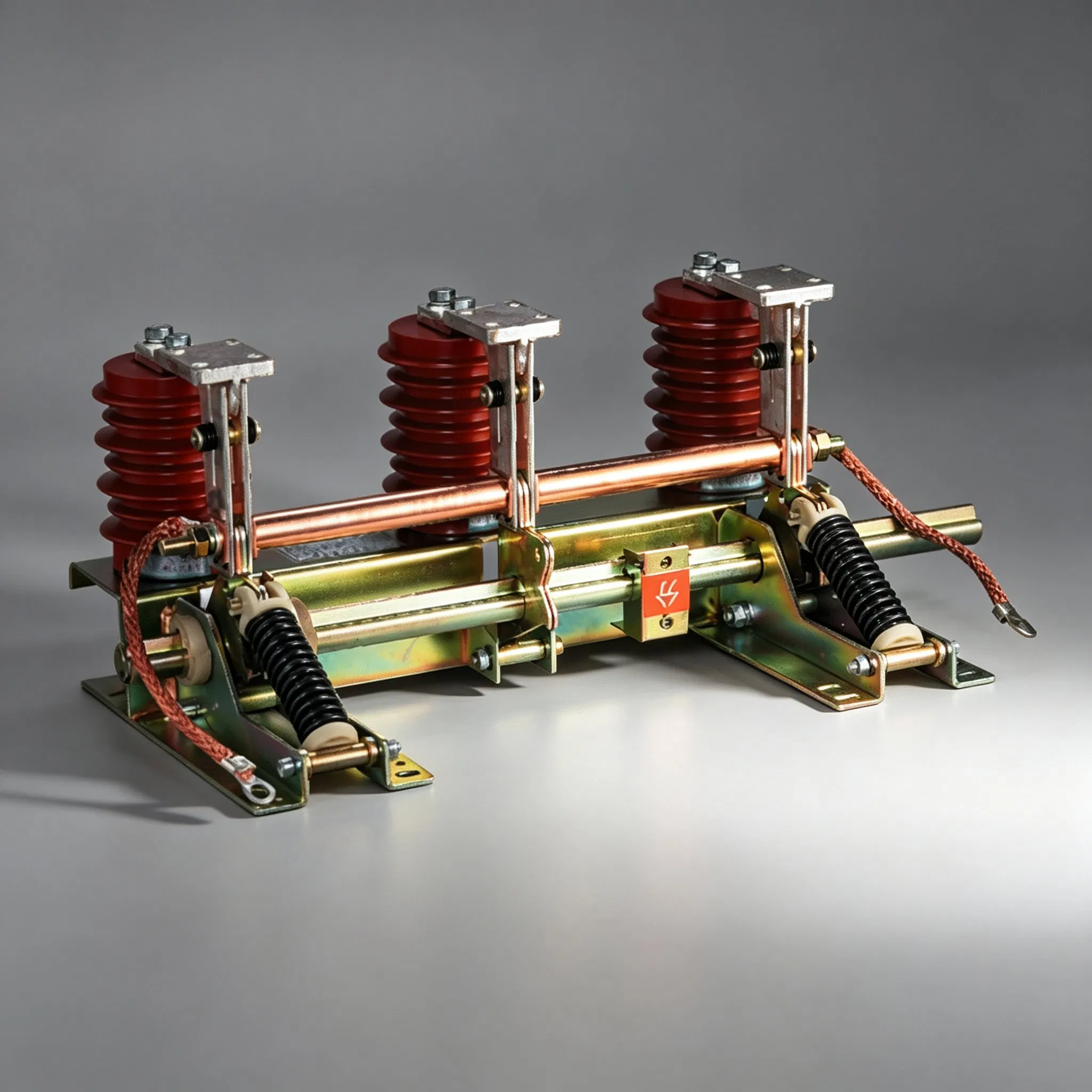

JN15-12 interruptor de tierra de alta tensión para interiores
El interruptor de conexión a tierra de alta tensión para interiores de la serie JN15-12/31.5-80 cumple los estándares GB1985-2004 y IEC129. Adecuado para sistemas 12kV e inferiores a AC 50Hz, se empareja con varios conmutadores de alta tensión.
Descripción general
El interruptor de conexión a tierra de la serie JN15-12/31.5-80 cumple con las normas GB1985-2004 y IEC129. Ideal para sistemas 12kV y menores de 50Hz AC, se adapta a varios equipos de conmutación y ofrece protección de tierra durante el mantenimiento de equipos de alta tensión. Compatible con dispositivos de visualización en directo.
Condiciones ambientales de uso
- Temperatura ambiente: +40℃ máx., -10℃ mín.
- Nivel del mar: ≤1000 metros
- Humedad: Media diaria ≤95%, media mensual ≤90%
- Intensidad sísmica: ≤8 grados
- Nivel de contaminación: Clase II
Preguntas Frecuentes (FAQ)
¿Qué normas de calidad cumple el interruptor de tierra JN15-12?
Este interruptor de conexión a tierra cumple estrictamente con los estándares internacionales y nacionales GB1985-2004 e IEC129.
¿Para qué tipo de sistemas eléctricos es adecuado este dispositivo?
Es ideal para sistemas de alta tensión de 12kV e inferiores, funcionando con una frecuencia de corriente alterna (AC) de 50Hz.
¿Cuáles son los límites de temperatura ambiental para su funcionamiento?
El rango de temperatura de funcionamiento seguro para este equipo se sitúa entre un máximo de +40℃ y un mínimo de -10℃.
¿Cuál es la altitud máxima de instalación recomendada?
El interruptor de tierra está diseñado para ser utilizado en ubicaciones con una altitud igual o inferior a los 1000 metros sobre el nivel del mar.
¿Qué nivel de tolerancia a la humedad y contaminación posee?
Soporta una humedad media diaria de hasta el 95% (mensual ≤90%) y está clasificado con un nivel de contaminación de Clase II.
¿Es compatible el interruptor con sistemas de visualización en tiempo real?
Sí, este modelo es totalmente compatible con dispositivos de visualización en directo para un control y mantenimiento más seguro.
