Renol Power
1 / 5
| No. | Especificaciones Técnicas Requeridas | Cumple |
|---|---|---|

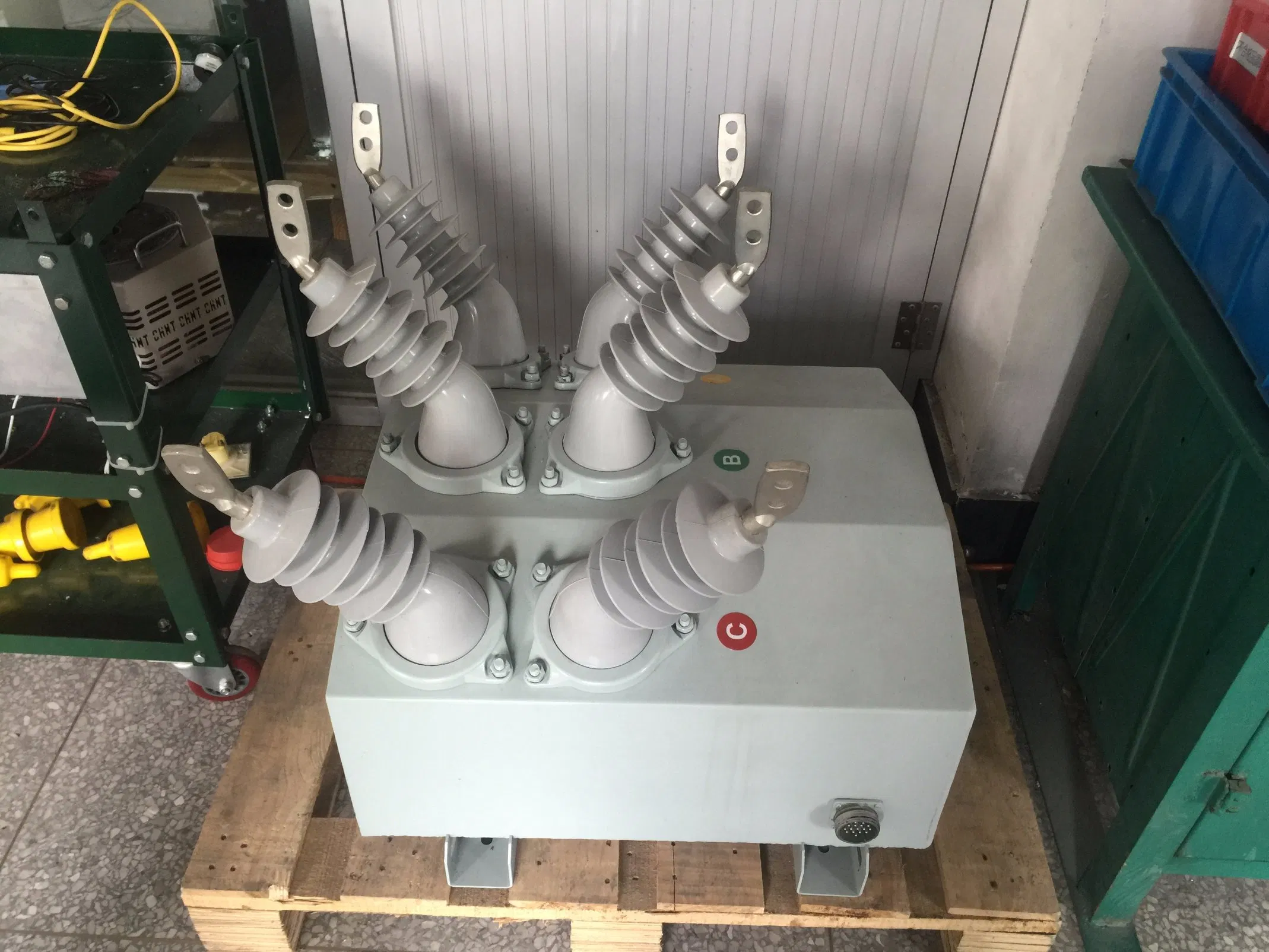

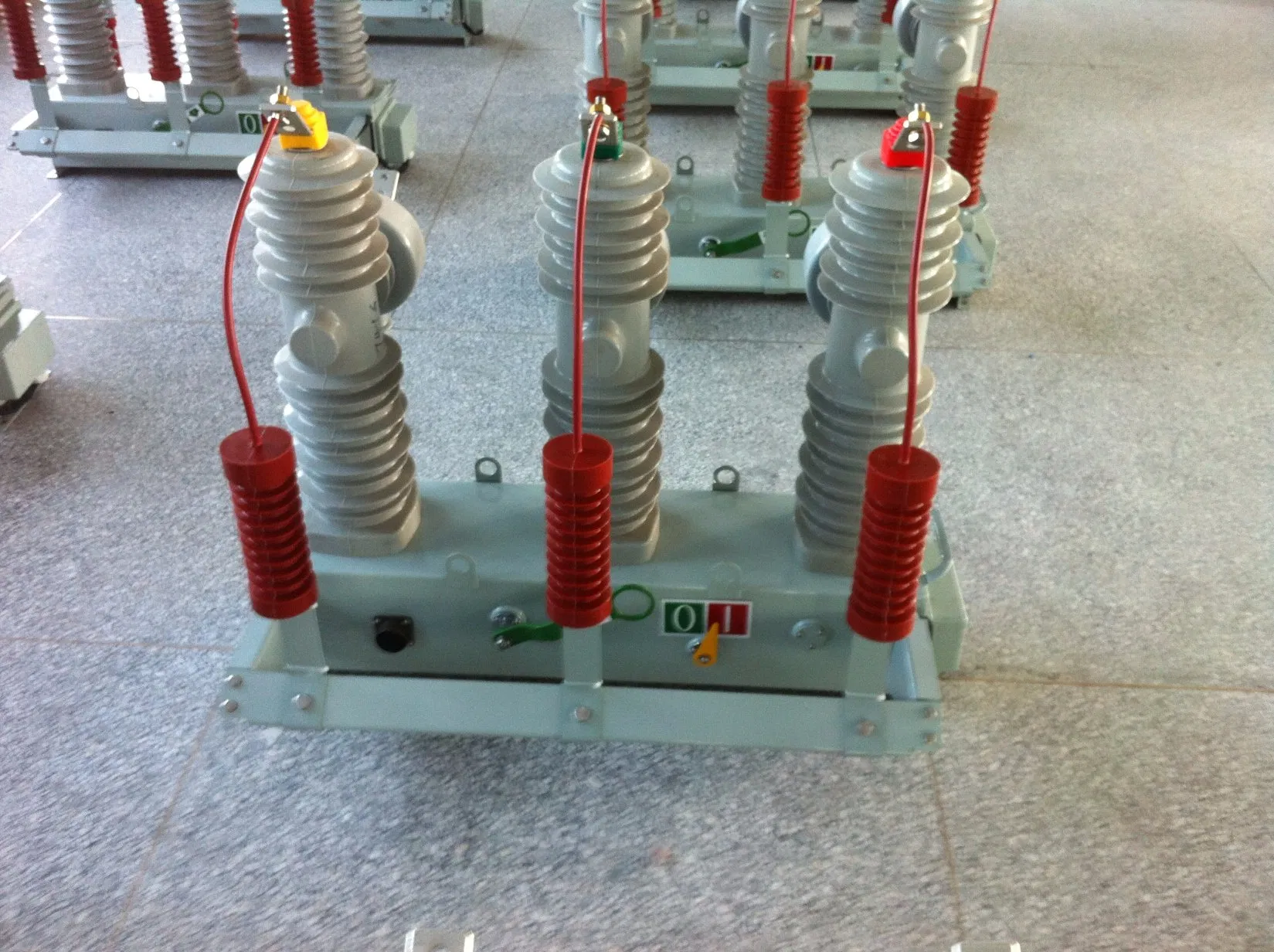

| 1 | El recloser debe ofrecer forma automática trifásica, con control eléctrico basado en microprocesador para instalarse en poste y ser utilizado en sistemas de distribución de 19.9 / 34,5 Kv 60 Hz, en estrella multi-aterrada. | Sí |
| 2 | Cumplir con NEMA SG-13, ANSI C37.60, ANSI C37.61 y ANSI C37.90 o normas equivalentes internacionalmente reconocidas. | Sí |
| 3 | La empresa manufacturera está certificada con la norma ISO 9001. | Sí |
| 4 | Capacidad nominal: corriente mínima de 630 amperios continuos para 34,5 kV. | Sí |
| 5 | Tensión nominal requerida de 34,5 Kv 60 Hz. | Sí |

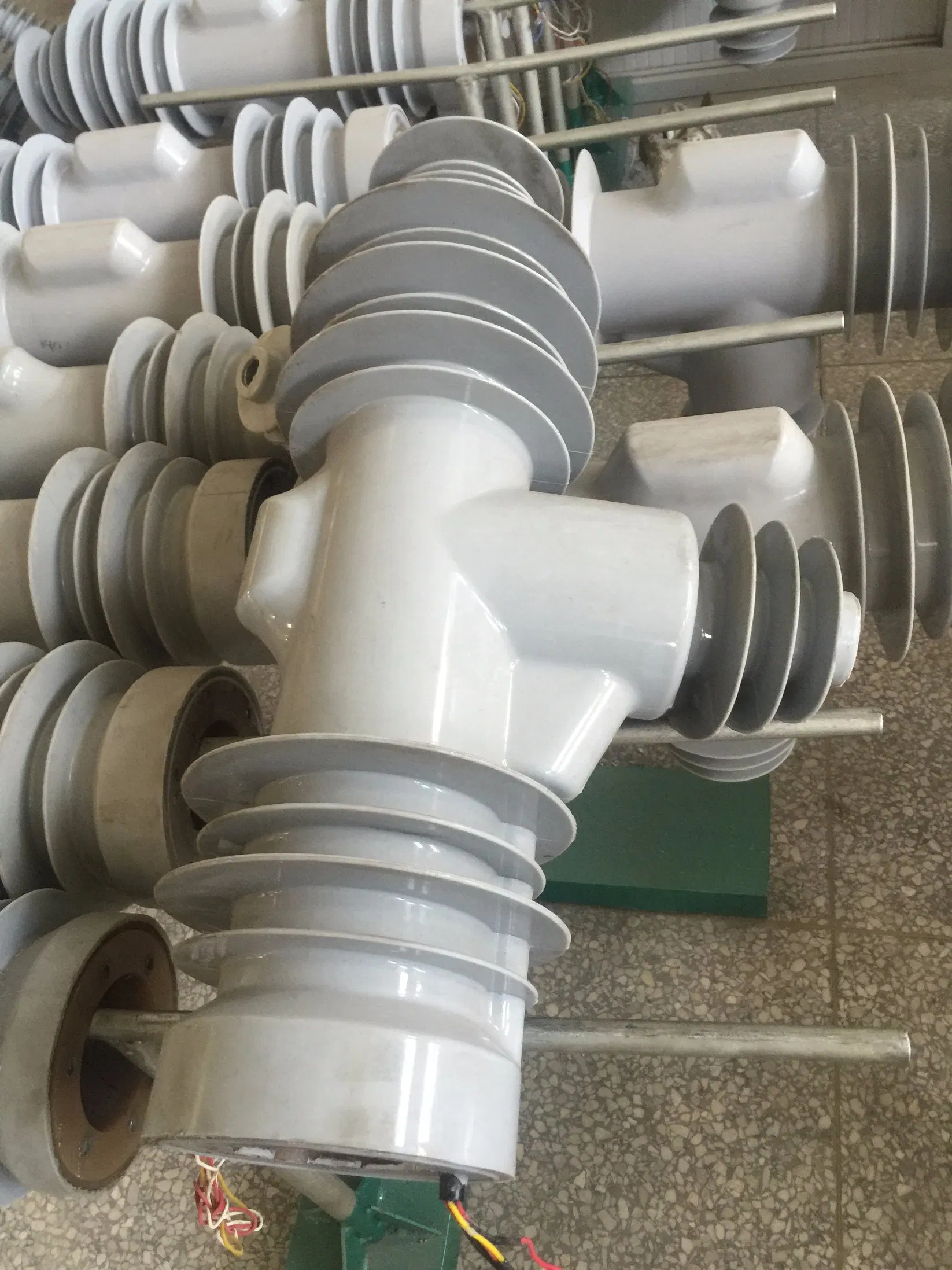

| 6 | Cámaras de vacío o interrupción encapsuladas en aislamiento sólido de ciclo alifático (resina). | Sí |
| 7 | El aislamiento dieléctrico sólido no contiene componentes tóxicos que representen riesgo o afecten al medio ambiente. | Sí |
| 8 | El peso total máximo aceptado es de 400 libras. | Sí |
| 9 | Capacidad interruptiva máxima de 12,5 kA simétricos a 34,5 Kv, bajo norma C37.60, IEC o equivalente. | Sí |
| 10 | Nivel Básico de Impulso (BIL) de 170 Kv para 34,5 Kv, según norma ANSI C37.60, IEC o equivalente. | Sí |
| 11 | Mecanismo de funcionamiento manual desde el suelo por medio de pértiga. | Sí |
| 12 | Capaz de realizar secuencias de 1, 2, 3 o 4 operaciones de reconexión automática antes del bloqueo definitivo, ajustable en curvas lentas y rápidas. Los contactos permanecen abiertos tras la última operación. | Sí |
| 13 | Cuenta con un contador de operaciones totales y por fase que permite la lectura mientras el equipo está en servicio. | Sí |
| 14 | Vida mecánica mínima de 10.000 operaciones. | Sí |
| 15 | Indicador de posición (abierto/cerrado) de fácil lectura y mecanismo de bloqueo para evitar la reconexión. | Sí |
| 16 | Terminales de potencia y salida bimetálicos tipo tornillo para conductores de 9 a 22 mm de diámetro y conector de tierra para cable de 11 mm. | Sí |
| 17 | Tanque equipado con ganchos de elevación, soportes de fijación a poste mediante abrazaderas. Pernos de uniones externas en acero inoxidable. | Sí |
| 18 | Estructura de soporte para montaje en poste incluida; soportes para seis (6) pararrayos tipo válvula según voltaje nominal, incluyendo el suministro de los mismos. | Sí |
| 19 | Cierre de contactos mediante bobina de alta tensión alimentada por dos fases, o mediante actuadores magnéticos de baja tensión / energía almacenada. Permite cierre en ambos sentidos (fuente o carga). | Sí |
| 20 | Incluye 3 transformadores de corriente instalados en los bujes del lado de la carga. | Sí |
| 21 | Incluye al menos tres (3) sensores de transformadores de potencial (TP) integrados. | Sí |
| 22 |
Transformador reductor de tensión no superior a 1 KVA para alimentación permanente del control, equipado con:
|
Sí |
| 23 | Bujes fabricados en porcelana, resina epóxica o polímeros de alta densidad resistentes a rayos UV y ambientes salinos/agresivos. | Sí |
| 24 | Placa de características con información de: fabricante, modelo, número de serie, tensión, amperios nominales, capacidad interruptiva, fecha de fabricación y peso. | Sí |
| 25 | Medios provistos por el fabricante para marcar de forma permanente la propiedad del cliente. | Sí |
| CONTROL ELECTRÓNICO BASADO EN MICROPROCESADOR | ||
| 26 | Gabinete de control a prueba de intemperie para instalación remota con cable multiconductor de 5 metros con conectores rápidos y ganchos de montaje en poste. | Sí |
| 27 | Grabadora de eventos integrada para análisis de operaciones e identificación de fallas. | Sí |
| 28 | Configuración y selección del número de reconexiones automáticas antes del bloqueo (0, 1, 2 o 3 veces). | Sí |
| 29 | Secuencia de disparo por falla a tierra programable para operaciones rápidas (0, 1, 2, 3 o 4 disparos rápidos). | Sí |
| 30 | Ajuste de tiempos de reconexión entre 1 y 60 segundos. Configuración de disparo instantáneo rápido para el primer ciclo de reconexión. | Sí |
| 31 | Opciones para selección de curvas de tiempo-corriente lentas y rápidas para fallas a tierra. | Sí |
| 32 | Selección independiente de curvas lentas y rápidas para fallas de fase. | Sí |
| 33 | Compatibilidad y coordinación de curvas con otros reclosers y relés comerciales (como relés tipo CO 11 o similares). | Sí |
| 34 | Tiempo de reposición ajustable entre 10 y 180 segundos después de una secuencia exitosa. | Sí |
| 35 | Ajuste configurable de la corriente de disparo mínima por falla a tierra. | Sí |
| 36 | Ajuste configurable de la corriente de disparo mínima por falla de fase. | Sí |
| 37 | Interruptor para bloqueo del disparo por corriente de fuga a tierra. | Sí |
| 38 | Interruptor para bloqueo de reconexión automática en caso de apertura manual. | Sí |
| 39 | Módulos de E/S con contactos secos (12 V) para señalización externa (Salidas: apertura, cierre, alarma; Entradas: estado del equipo, falta de alimentación CA). | Sí |
| 39b | Interruptor selector para modo de control local/remoto (supervisor). | Sí |
| 40 | Módulos de contactos secos adicionales configurables para telemetría auxiliar. | Sí |
| 41 | Mandos locales de apertura/cierre en el gabinete. Protección contra transitorios durante cierre manual bajo carga. | Sí |

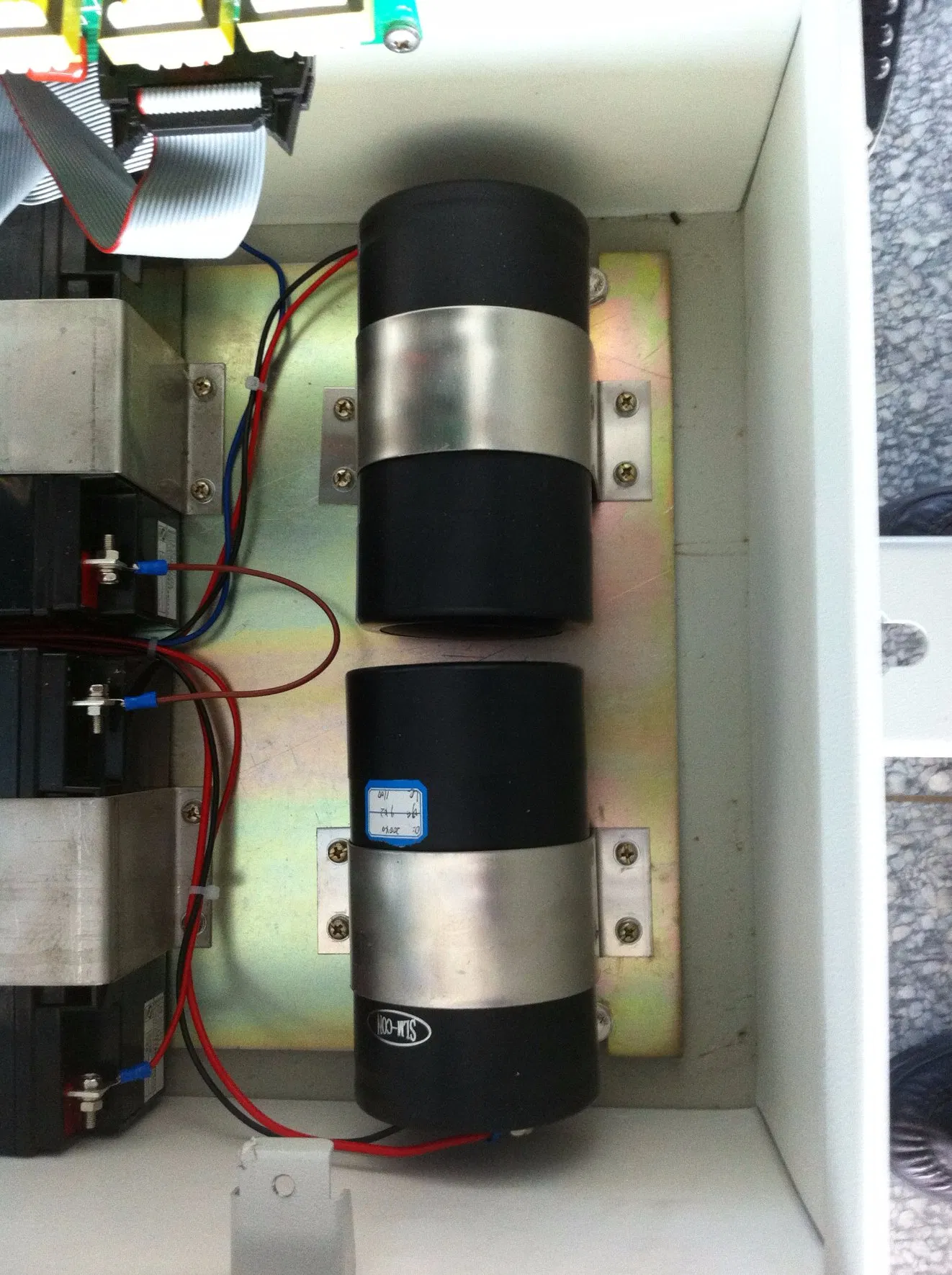

| 42 | Fuente de alimentación auxiliar y baterías de respaldo con cargador de 120 VCA. Autonomía garantizada sin suministro por al menos 24 horas (sin celdas de litio/plomo-ácido no estándar). | Sí |
| 43 | Contadores de operación independientes por falla de fase y de tierra. | Sí |
| 44 | Mecanismo de conmutación rápida para cambiar a perfiles de protección preconfigurados. | Sí |
| 45 | Función de coordinación de secuencia entre reclosers instalados en serie. | Sí |
| 46 | Facilidades para control remoto: apertura, cierre, bloqueo, reconexión y monitoreo. | Sí |
| 47 | Puerto de conexión RS-232 y pantalla LCD local en el gabinete para configuración y descarga de datos. Indicadores LED de estado de fallas por fase. | Sí |
| 48 | Suministro de cable de interconexión blindado de 5 metros entre gabinete y recloser. | Sí |
| 49 | Puerto físico dedicado para tareas de mantenimiento y calibración de campo vía PC. | Sí |
| 50 | Disyuntor interno de protección de CA para control y toma de corriente de 120 VCA auxiliar. | Sí |
| 51 | Contador mecánico no reseteable de operaciones de apertura. | Sí |
| 52 | Capacidad de comunicación por radio módem y RTU integrada compatible con protocolos modernos, incluyendo DNP3.0 (RS-232 y TCP/IP) nativo. | Sí |
| 53 | RTU con puertos físicos RS232 y Ethernet para redundancia de comunicación. | Sí |
| 54 |
Compatibilidad total con sistemas SCADA para monitoreo y control remoto:
|
Sí |
| 55 | Fuente de alimentación auxiliar de Vcc y espacio reservado en gabinete para módem de radio de terceros. | Sí |
| 56 | Software dedicado para PC para programación de curvas, descarga de eventos y calibración del sistema. | Sí |
| 57 | Suministro de 3 manuales impresos y digitales en español e inglés (operación, programación y mantenimiento) más diagramas eléctricos. | Sí |
| 58 |
Plan de capacitación técnica especializada en Tegucigalpa y San Pedro Sula:
|
Sí |
