Descripción de Producto

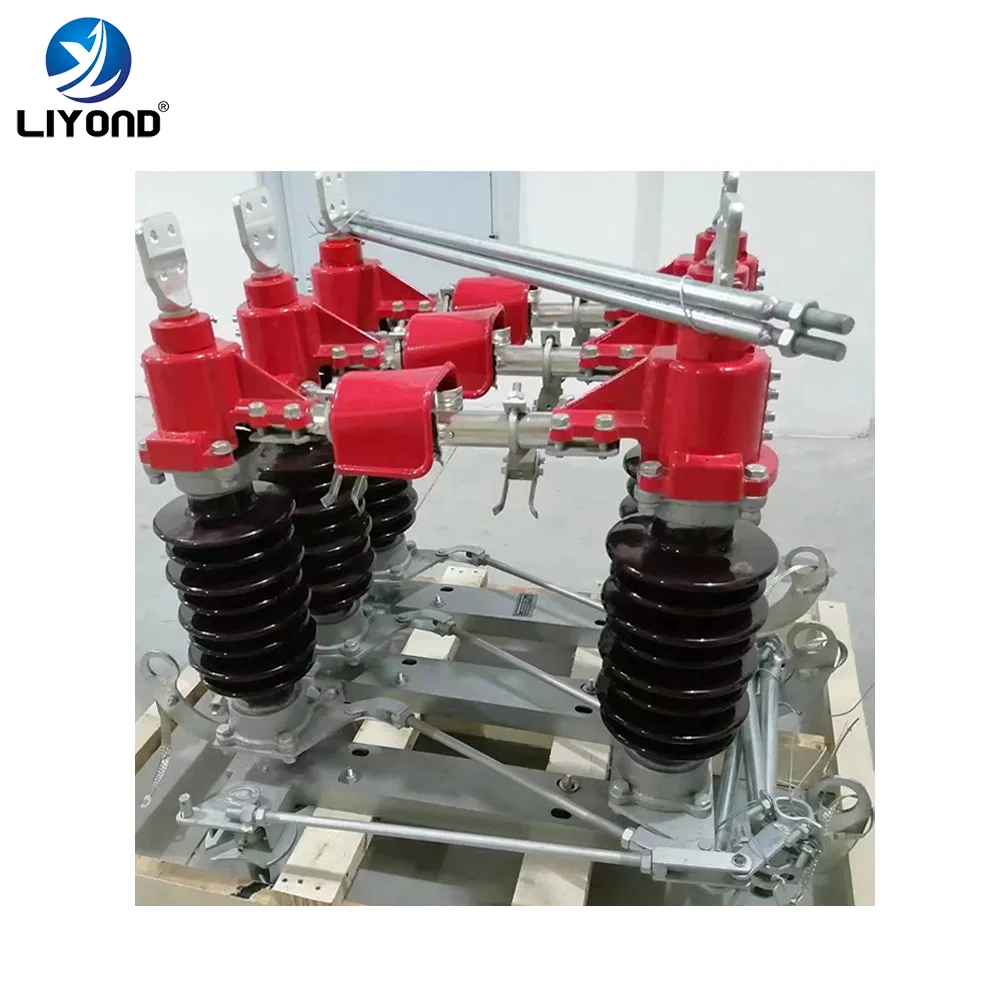

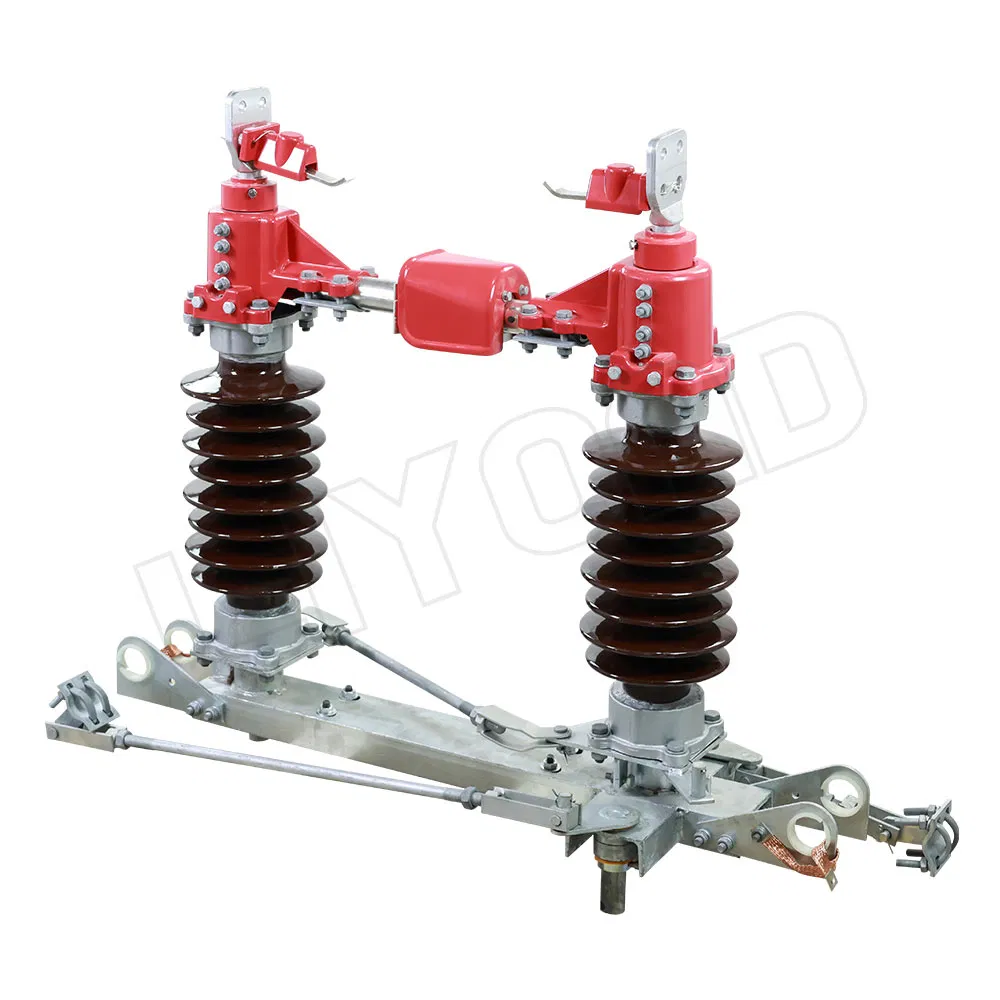

GW4-11, 24, 35, 40.5, 72.5, al aire libre de la serie 126 de alto voltaje de CA seccionador. Es adecuado para sistemas de potencia con una frecuencia de 50Hz y tensiones nominales de 11, 24, 35, 40.5, 72.5, y 126KV, y se utiliza como un disyuntor cuando la tensión sin carga. Entre ellos, la lucha contra la contaminación seccionador puede satisfacer las necesidades de los usuarios en zonas muy contaminadas, y puede resolver eficazmente el problema de contaminación descargas eléctricas en el funcionamiento del seccionador.
El seccionador y el interruptor de puesta a tierra están equipados con mecanismos de funcionamiento independiente. Con el fin de garantizar la correcta secuencia de operaciones entre el seccionador y el interruptor de puesta a tierra, Este producto está equipado con un mecanismo dispositivo de enclavamiento. El 35-110kV interruptor de puesta a tierra se divide en 1 y I|, 15 y 220kV son de tipo II, y la dinámica y estabilidad térmica de tipo II el interruptor de puesta a tierra es lo mismo que el seccionador.
Parámetro Técnico
| La tensión nominal (KV) |
La máxima tensión (KV) |
Corriente nominal (A) |
Estabilidad Dinámica (KA, Pico) |
Estabilidad Térmica (KA-S) |
Frecuencia soportar (KV) |
Impulso de relámpagos (KV, Pico) |
Tiempo de apertura y cierre (S) |
Nominal terminal Jale estática (N) |
Romper Condensador Actual (A) |
Recorrido Distancia (Mm) |
Monopolar Peso (Kg) |
Comentario |
| En el suelo |
Fractura |
En el suelo |
Fractura |
Ordinany |
Antifouling |
| 12 |
12 |
630 |
50 |
20-4 |
75 |
85 |
165 |
200 |
- |
450 |
- |
625 |
875 |
120 |
- |
| 15 |
15 |
1250 |
80 |
31.5-4 |
75 |
85 |
165 |
200 |
- |
450 |
- |
625 |
875 |
145 |
- |
| 24 |
24 |
1600 |
100 |
40-2 |
75 |
85 |
165 |
200 |
- |
450 |
- |
625 |
1225 |
170 |
- |
| 2000 |
| 35 (40.5) |
40.5 |
630 |
50 |
20-4 |
80 |
90 |
185 |
215 |
- |
500 |
- |
625 |
875 |
120 |
- |
| 1250 |
80 |
31.5-4 |
145 |
| 1600 |
100 |
40-2 |
1225 |
170 |
| 2000 |
| 63 (72.5) |
72.5 |
630 |
50 |
20-4 |
140 |
160 |
325 |
375 |
- |
500 |
- |
1100 |
1600 |
180 |
- |
| 1250 |
80 |
31.5-4 |
200 |
| 1600 |
100 |
40-2 |
1813 |
225 |
| 2000 |
| 2500 |
125 |
50-2 |
2205 |
260 |
| 110 (126) |
126 |
630 |
50 |
20-4 |
230 (185) |
265 (450) |
550 (450) |
630 (520) |
- |
750 |
- |
1870 |
2750 |
200 |
Según el estándar internacional. Altitud útil hasta 2500m |
| 1250 |
80 |
31.5-4 |
230 |
| 1600 |
100 |
40-2 |
3150 |
260 |
| 2000 |
Las condiciones ambientales
- 1. Altitud: Área de 1000m a 3000m.
- 2. La temperatura ambiente no es superior a +40°C, y la temperatura mínima no es inferior a -35°C (no inferior a -40-35 °C en las regiones alpinas).
- 3. La velocidad del viento no debe exceder los 34m/s.
- 4. La intensidad sísmica no excederá de 8 grados.
- 5. El espesor de capa de hielo no excederá de 10 mm.
- 6. Lucha contra la contaminación productos son adecuados para zonas muy contaminadas.
- 7. No es adecuado para lugares con sustancias inflamables, peligro de explosión, corrosión química y la vibración severa.

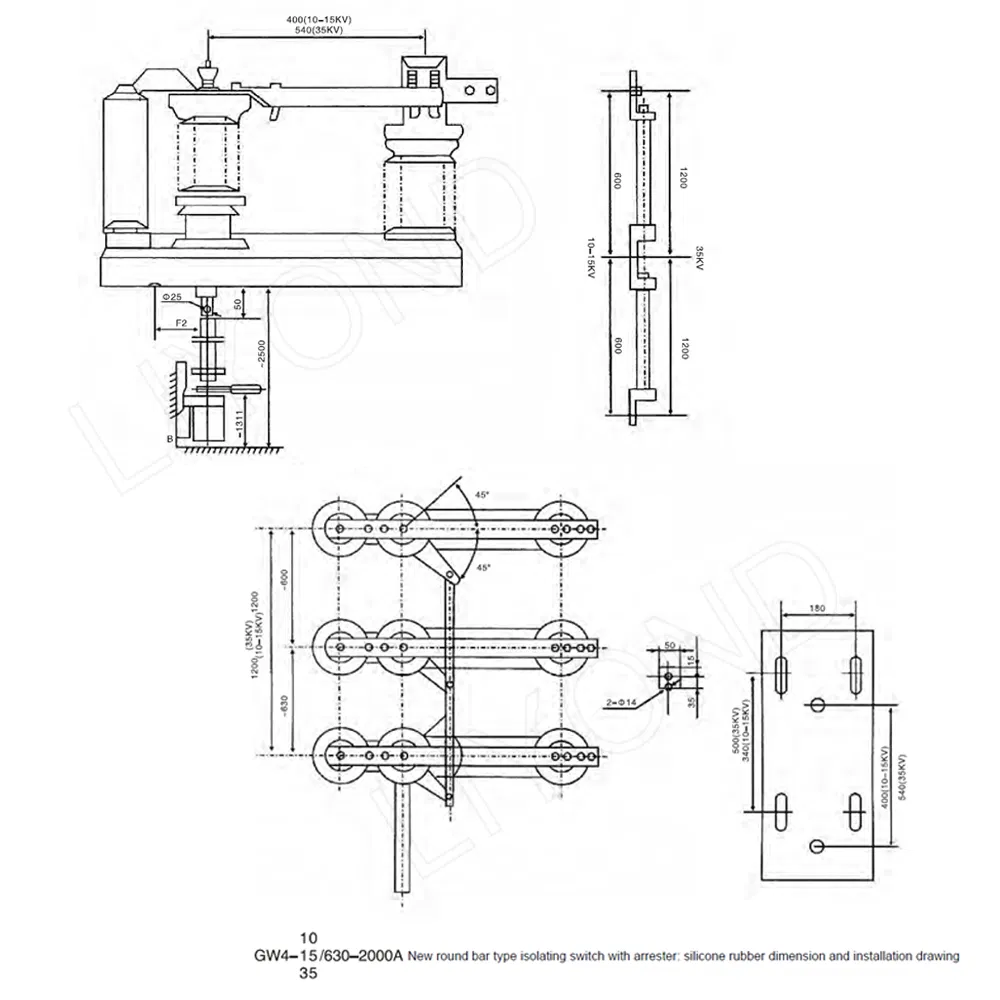

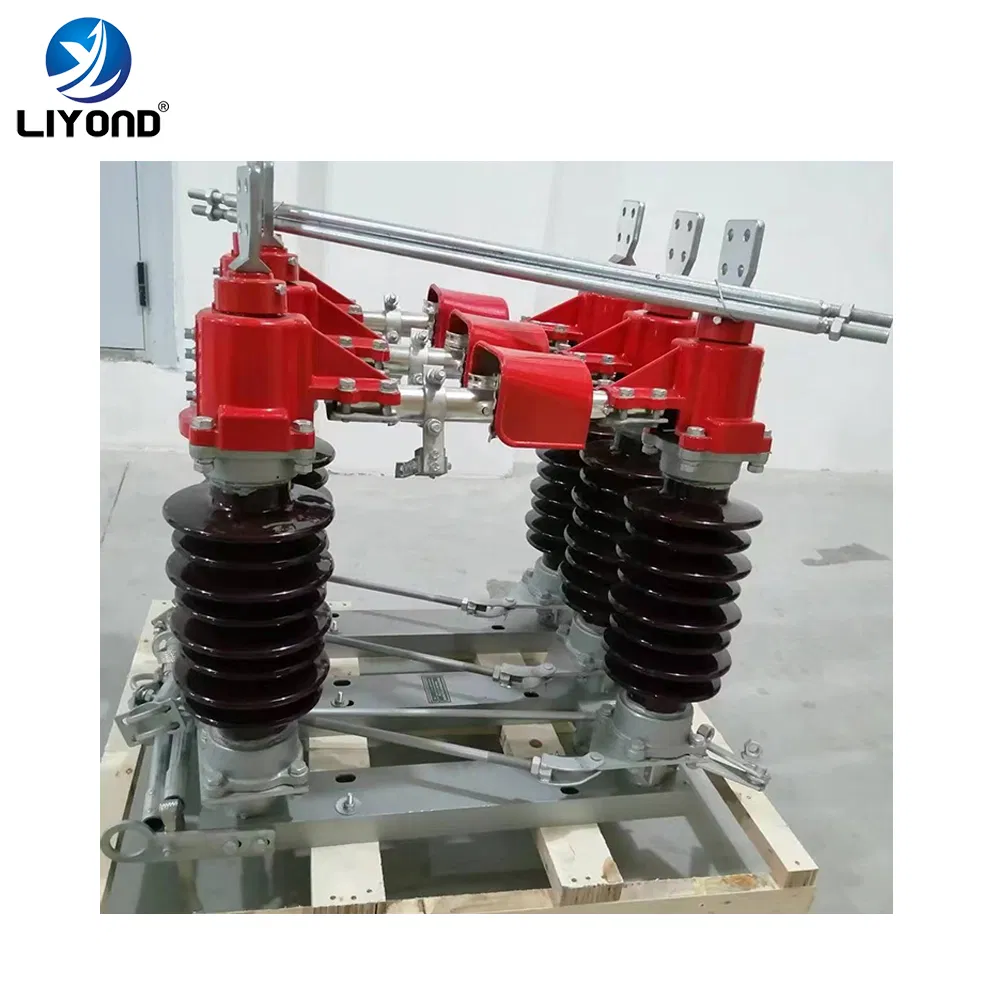

Galería de Componentes y Esquemas
Preguntas Frecuentes
1. ¿Qué es el interruptor de aislamiento exterior GW4?
Es un seccionador de alta tensión de CA para exterior adecuado para sistemas de potencia con frecuencias de 50Hz y tensiones nominales de hasta 126KV. Se utiliza para abrir y cerrar circuitos eléctricos cuando no hay carga.
2. ¿Qué ventajas ofrece el modelo con protección contra la contaminación (antifouling)?
La versión antifouling está especialmente diseñada para zonas muy contaminadas, lo que permite resolver eficazmente el riesgo de descargas eléctricas causadas por la acumulación de contaminantes durante la operación.
3. ¿Cómo funciona el dispositivo de enclavamiento de este seccionador?
El seccionador y el interruptor de puesta a tierra disponen de mecanismos de operación independientes. Para garantizar una secuencia de operación segura y correcta, el equipo viene dotado con un mecanismo de enclavamiento incorporado.
4. ¿Cuáles son las condiciones ambientales más estrictas que soporta?
Soporta altitudes de hasta 3000m, temperaturas extremas desde -35°C (hasta -40°C en regiones alpinas) hasta +40°C, vientos máximos de 34m/s y un grosor de capa de hielo de hasta 10 mm.
5. ¿Se aceptan solicitudes de fabricación bajo estándar OEM?
Sí, aceptamos la personalización y especificaciones de fabricación bajo modalidad OEM para adaptarnos a los requisitos específicos de los proyectos eléctricos de nuestros clientes.
