📋Información Básica
Instalación
Alto Voltaje de Exterior
Modo de puesta a tierra
Puesta a tierra
Modo de Movimiento
Vertical Tipo de Rotary
Número de polos
Tres Polo
Toma de tierra
Doble suelo
Carrera
Rotación Vertical
Modo de conmutación
Soltero saque en
Estructura de funcionamiento
Manual
Certificación
ISO, ISO9001
corriente nominal
200~600A
Paquete de Transporte
caja de madera
Capacidad de Producción
50 juegos por mes
⚡Descripción de Producto

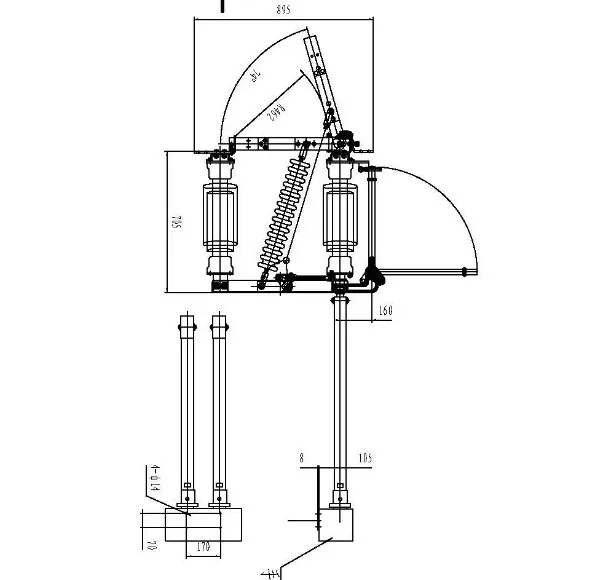

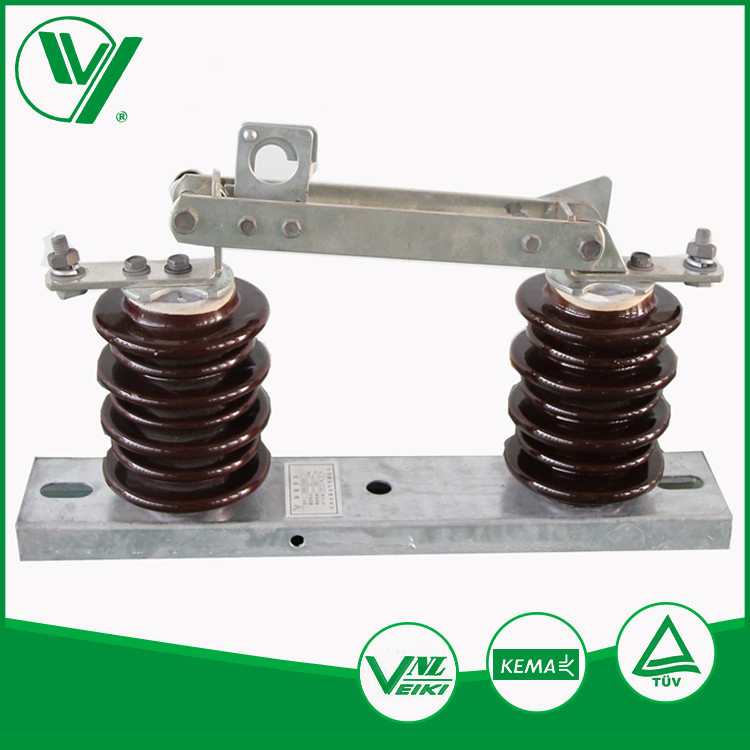

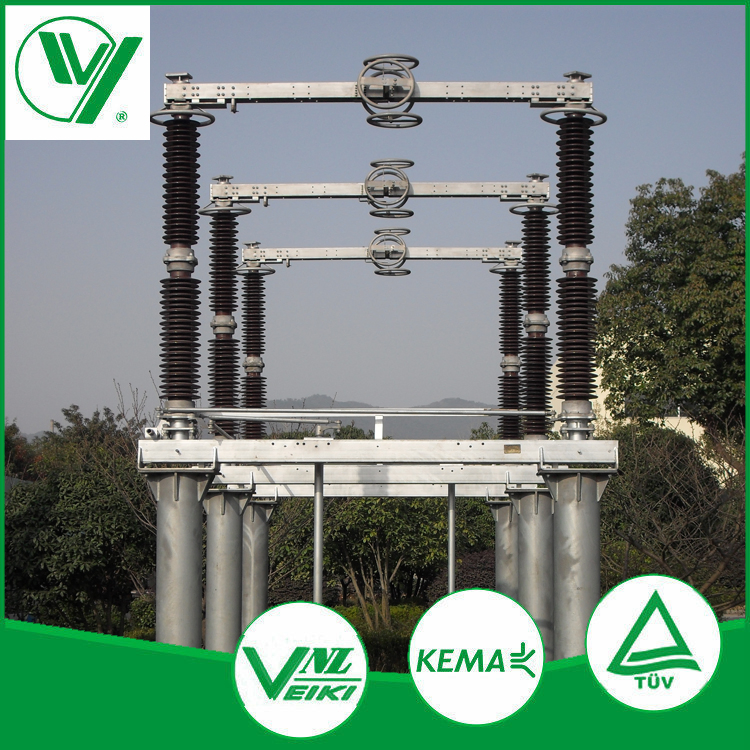

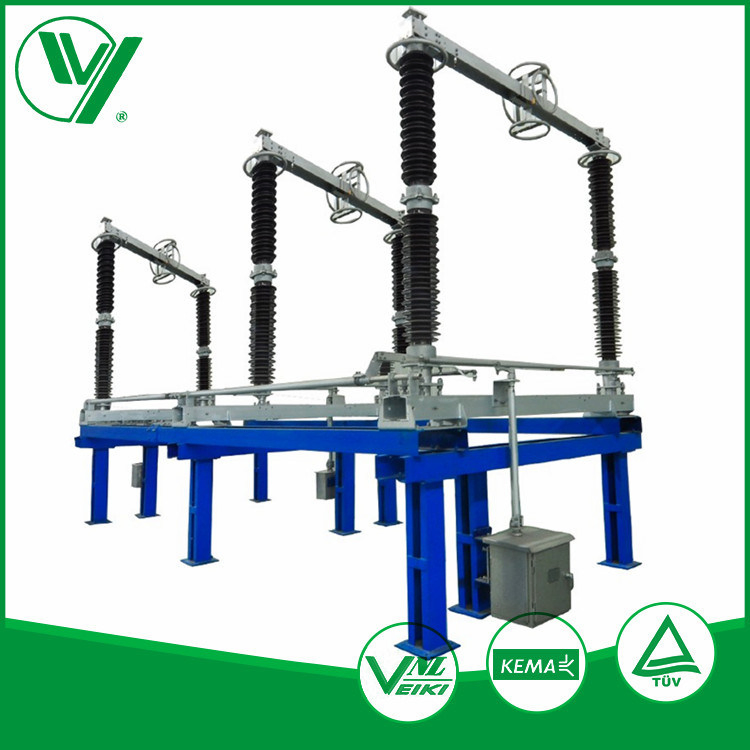

10kv 11kv 15kv 20kv interruptor de desconexión interruptor de aislamiento de carga (gw9)
GW9-10/15/20 la serie KV de aisladores de alta tensión exteriores está orientada a algunos problemas del tipo original GW9 y combinado con los últimos requisitos de diseño de los usuarios, su diseño es de estructura simple y razonable, accesorios de aleación de cobre y aluminio, fijaciones de acero inoxidable y base galvanizada por inmersión en caliente, Tiene una buena capacidad anti-incrustante y resistente a la corrosión, rendimiento fiable, peso ligero, instalación fácil, no hay necesidad de limpieza y mantenimiento periódicos, es las zonas urbanas y rurales de 10 a 20 KV segmento de línea de distribución, rama y período de mantenimiento del punto de ruptura de un equipo eléctrico de alta tensión exterior claro y conveniente.
| Tabla de parámetros |
| |
Elementos |
Parámetro técnico |
| No |
Tipo |
GW9-10 |
GW9-15 |
GW9-20 |
|
| 1 |
Tensión nominal kV |
10 |
15 |
20 |
|
| 2 |
Tensión de trabajo máx. KV |
12 |
17,5 |
24 |
|
| 3 |
Frecuencia nominal Hz |
50 |
| |
Corriente nominal A |
400 |
630 |
1250 |
|
| 4 |
Corriente y tiempo nominal de resistencia de corto tiempo kA/s. |
20/4 |
25/4 |
31.5/4 |
|
| 5 |
Corriente nominal de resistencia de pico Ka |
50 |
63 |
80 |
|
| 6 |
1min tensión de resistencia de frecuencia de potencia (valor efectivo) kV |
A la tierra |
42 |
45 |
65 |
| A fase |
53 |
55 |
79 |
| 7 |
Voltaje del soporte de la horquilla de Lightning Impulse (valor pico) KV |
A la tierra |
75 |
105 |
125 |
| A fase |
85 |
120 |
145 |
❓Preguntas Frecuentes (FAQ)
✦¿Qué tensiones nominales soporta la serie de interruptores GW9?
La serie GW9 está diseñada para soportar tensiones nominales de 10 kV, 11 kV, 15 kV y 20 kV, lo que la hace ideal para redes de distribución urbana y rural.
✦¿Cómo está diseñado el interruptor para resistir a la intemperie?
El interruptor GW9 cuenta con una estructura simple y razonable que integra accesorios de aleación de cobre y aluminio, fijaciones de acero inoxidable y una base galvanizada por inmersión en caliente, ofreciendo una alta capacidad anti-incrustante y resistente a la corrosión.
✦¿Requiere este interruptor mantenimiento o limpieza constante?
No, gracias a sus materiales de alta resistencia a la corrosión y su diseño optimizado para exteriores, no requiere limpieza ni mantenimiento periódicos complejos.
✦¿Qué tipo de operación tiene este equipo eléctrico?
El modo de operación del interruptor de desconexión GW9 es completamente manual y cuenta con una carrera de rotación vertical de tipo rotatorio.
✦¿Qué certificaciones de calidad respaldan al modelo GW9?
Este modelo cuenta con las prestigiosas certificaciones internacionales ISO e ISO9001, además de cumplir con las especificaciones de calidad certificadas por SGS.
✦¿Cuál es el rango de corriente nominal disponible?
Dependiendo del modelo y requerimiento específico, la corriente nominal varía en un rango de 200A a 600A en condiciones normales, pudiendo alcanzar hasta 1250A según la tabla de parámetros técnicos para configuraciones específicas.
