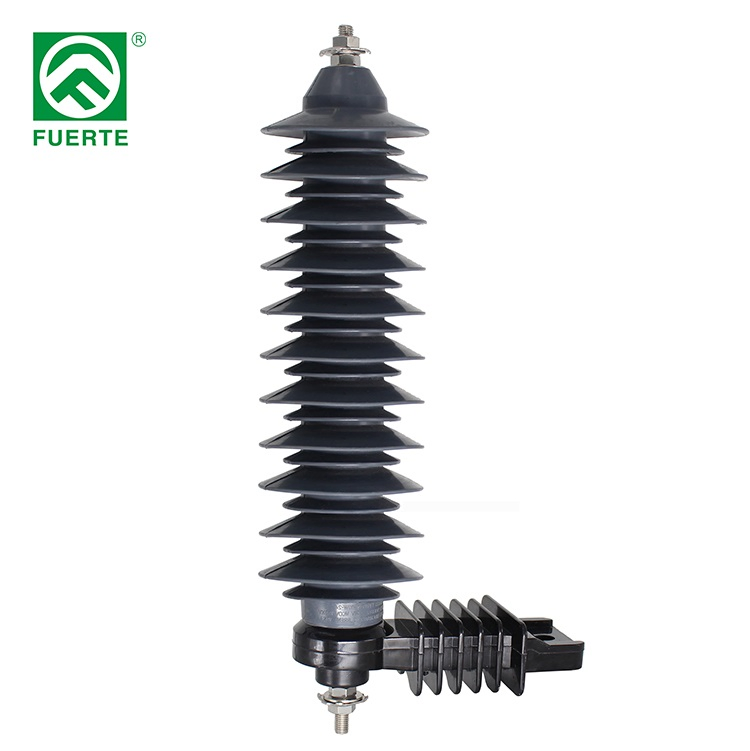

| Características eléctricas | Especificación | Unidad | |
|---|---|---|---|

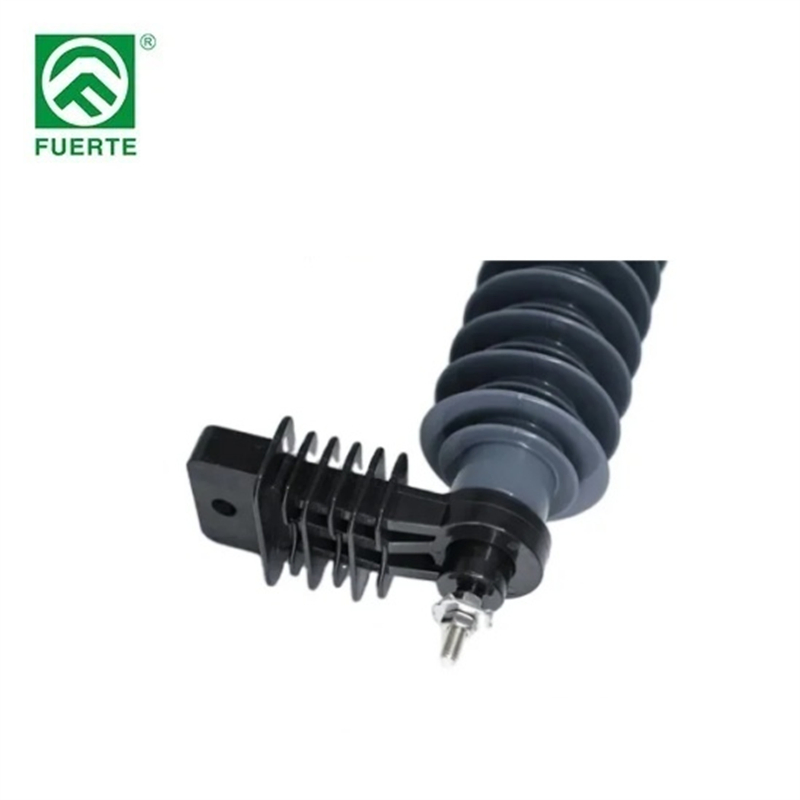

| Tensión nominal de la Arrreser de sobrevoltaje | 36 | kV | |
| Corriente de descarga nominal | 5 | 10 | kA |
| Frecuencia nominal | 50 | Hz | |
| Tensión de funcionamiento continua máxima | 29 | kV | |
| 1/4 µs de tensión residual de impulso de corriente pronunciada | 123 | kV (cresta) | |
| 8/20 µs tensión residual de impulso de iluminación | 108 | kV (cresta) | |
| 30/60 µs tensión residual de impulso de conmutación | 92,4 | kV (cresta) | |
| Impulso de corriente de larga duración soportar tensión | 150 | 250 | R |
| Impulsos de alta corriente | 65 | 100 | kA (cresta) |
| Corriente nominal de cortocircuito | 20 / 12 / 6 / 0,6 ± 0,2 | kA | |
| Clase de supresor de transitorios | Clase 1 o clase 2 | - | |

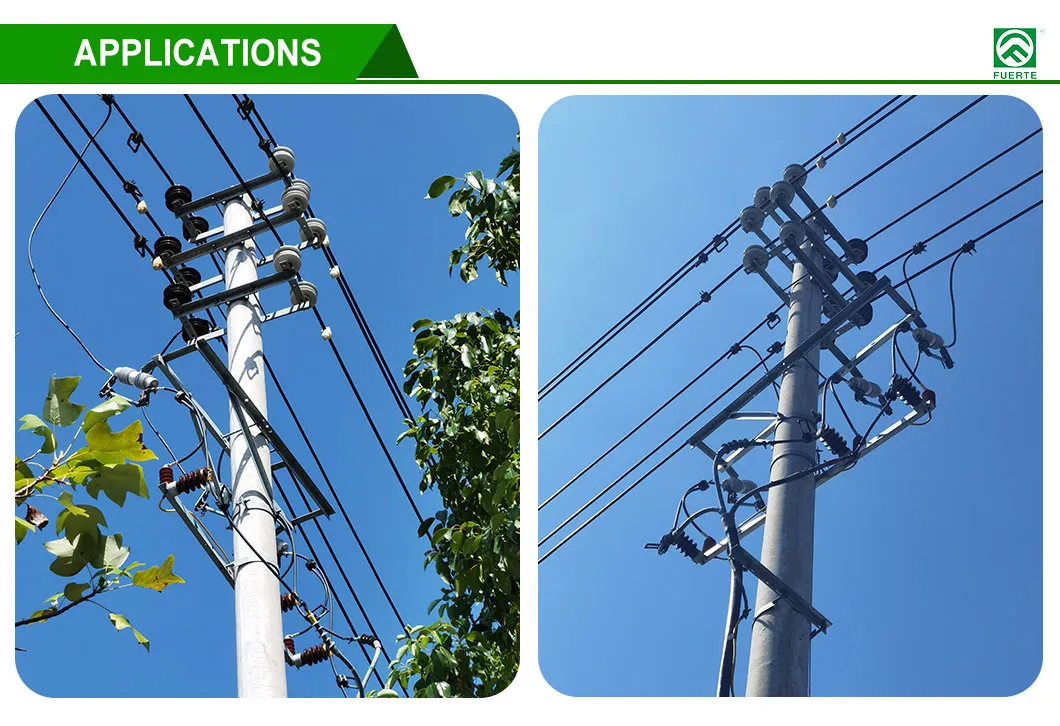

| Aplicación | Tipo de distribución | - | |
| Con o sin espacio | Sin marcha | - | |
| Designación del arrestador | Diseño B | - | |

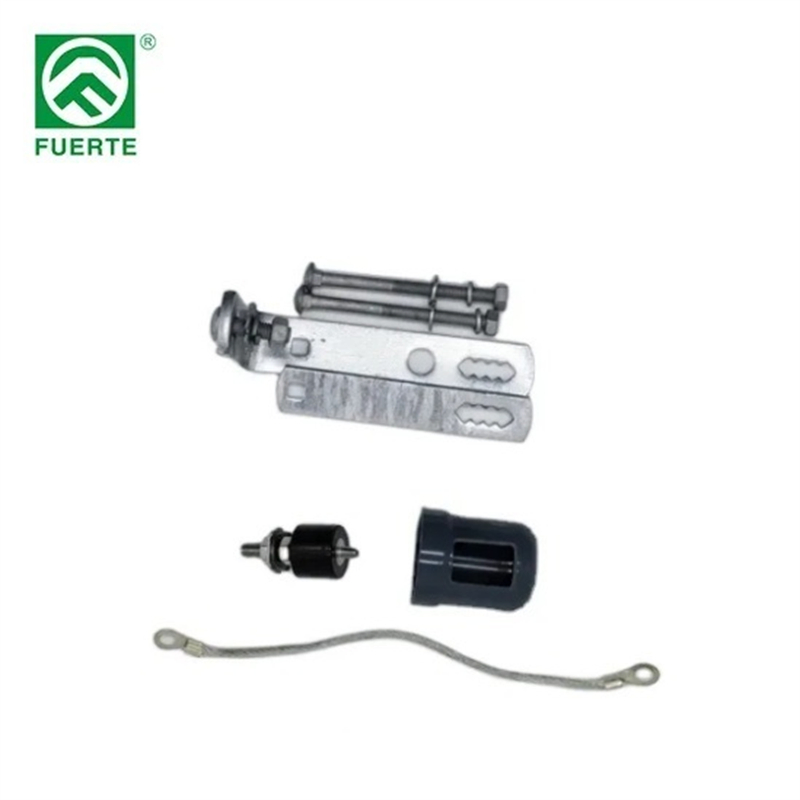

| Piezas de repuesto | |||
| Soporte de montaje NEMA A o B. | con/sin | - | |

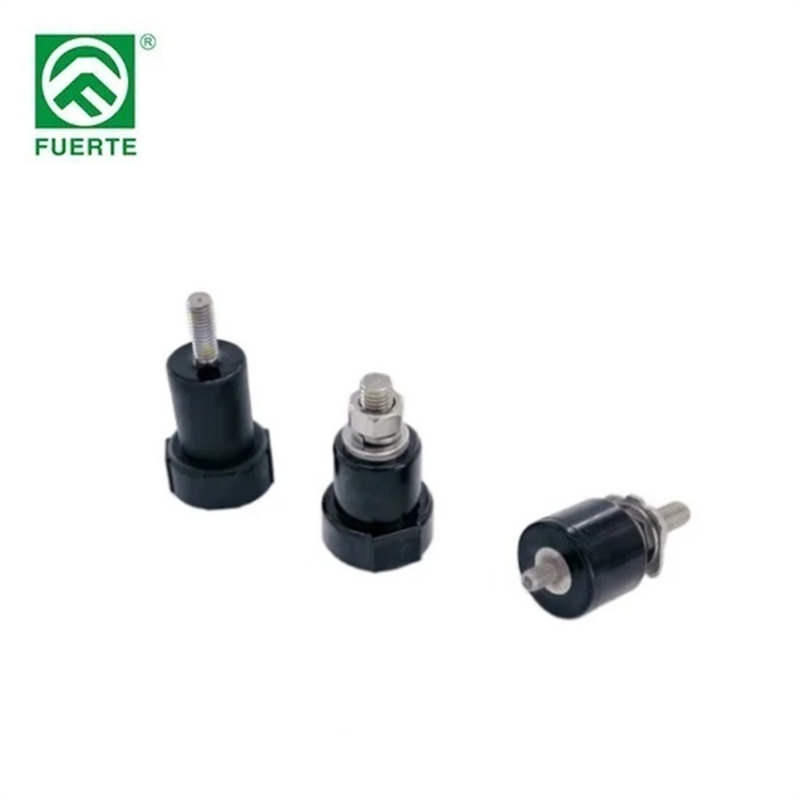

| Desconector | con/sin | - | |
| Cable de tierra | con/sin | - | |
| Gorra de guardacostas | con/sin | - | |
| Abrazadera de línea | con/sin | - | |
| Tamaño de perno del terminal superior (línea de entrada) | M12 | - | |
| Tamaño de perno de terminal inferior (línea de salida) | M10 | - | |

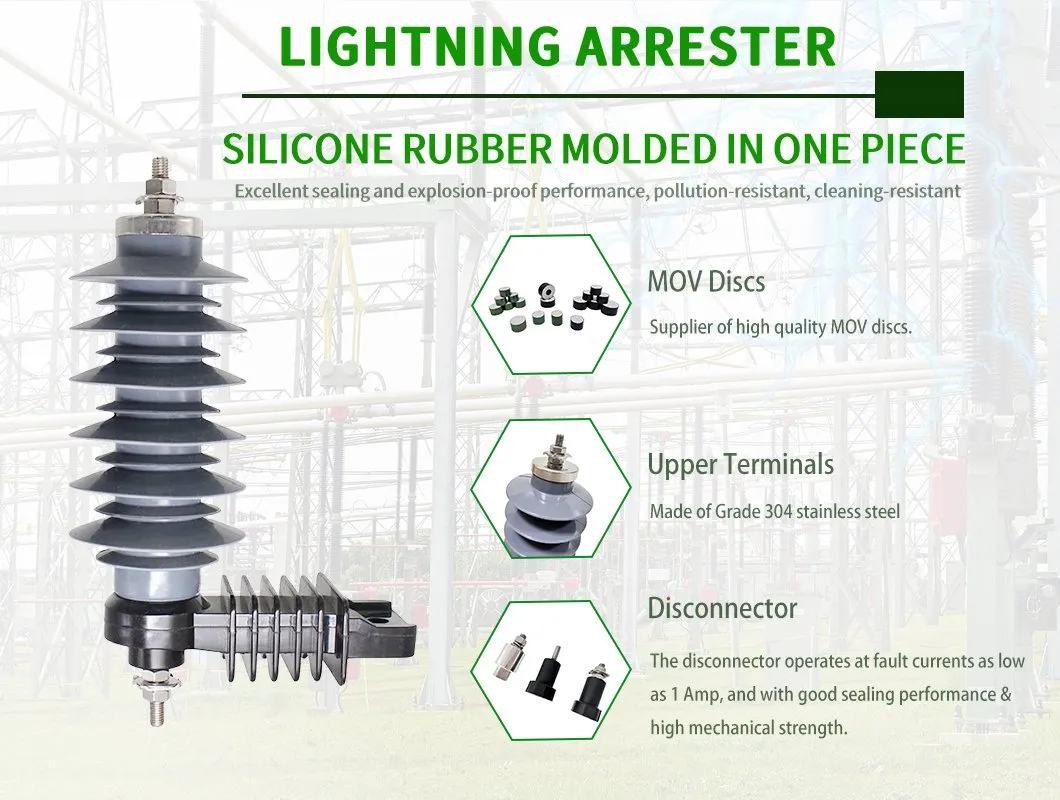

| Material | |||
| Terminal superior | Acero inoxidable 304 | - | |
| Vivienda | Tipo de polímero | - | |
| Color de la carcasa | Gris oscuro / gris claro | - | |
| Varistor | Varistor de óxido de zinc de alta calidad | - | |
| Tamaño de varistor | 35mm / 38mm / 40mm / 42mm | - | |
| Paquete | |||
| Cant./paquete | 1 | pc/cartón | |
| Condiciones de servicio | |||
| Temperatura máxima del entorno | 40 | ºC | |
| Nivel de contaminación | Pesado | - | |
| Altitud | ≤1000 | Metro | |
| Estándar | |||
| Estándar | IEC60099-4:2014 | - | |
