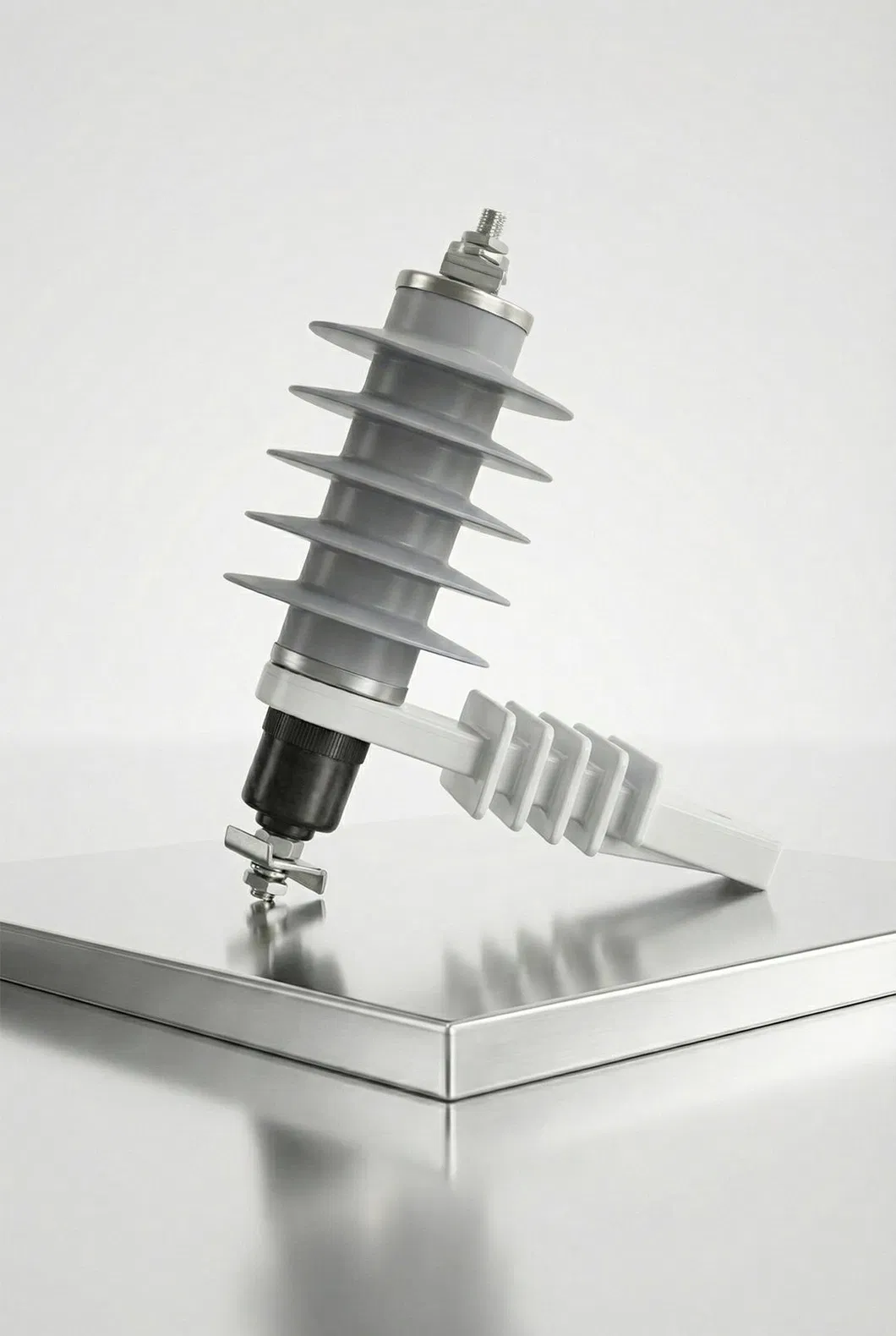

Protector contra rayos para sistemas fotovoltaicos

Descripción del Producto

Descripción General del Producto

Un pararrayos (también conocido como un pararrayos) es un dispositivo de protección crítico diseñado para proteger los sistemas eléctricos y el equipo de sobretensiones transitorias causadas por descargas de rayos, operaciones de conmutación o fallos de funcionamiento del sistema. Al desviar las corrientes de bombeo de forma segura al suelo y limitar los niveles de tensión residual, evita la ruptura del aislamiento, daños en el equipo y costosos tiempos de inactividad en redes eléctricas, instalaciones industriales, edificios comerciales y redes de comunicación.

Principio de Funcionamiento

El dispositivo de detención funciona sobre un mecanismo de conducción no lineal, principalmente utilizando varistores de óxido metálico (MOV) como componente central. Bajo tensiones de funcionamiento normales:

El MOV mantiene una resistencia extremadamente alta, aislando el dispositivo de detención del circuito y asegurando un flujo de alimentación sin obstrucciones.
Cuando un exceso de tensión peligroso supera el umbral de ruptura del dispositivo (por ejemplo, sobretensiones inducidas por rayos de hasta 325 kVp), la resistencia del MOV disminuye bruscamente, creando una ruta de baja impedancia.
Las corrientes de bombeo (normalmente 5-20 kA con forma de onda de 8/20 µs) se desvían rápidamente a la tierra, mientras que la tensión residual se fija a niveles seguros compatibles con las capacidades de aislamiento del equipo protegido.
Después de la sobretensión, el MOV vuelve instantáneamente a su estado de alta resistencia, restaurando el funcionamiento normal del sistema sin intervención manual.

Clasificación de Productos

Basado en las normas IEC 60099 serie:

Protectores contra transitorios de óxido metálico (MOV): Diseño sin espacios (IEC 60099-4) para sistemas de CA - compactos, sin mantenimiento, respuesta rápida.
Arrestadores Gapped: Series internas/externas (IEC 60099-8) para entornos hostiles.
DC Surge Arresters: Especializado en sistemas de alimentación de CC (IEC 60099-6).
Arresters modulares: Diseños de conexión para sistemas LSA (por ejemplo, 1-10 pares) con bloques de desconexión integrados.

Aplicaciones Típicas

Redes de alimentación: Proteger transformadores, subestaciones, líneas aéreas y redes de distribución.
Instalaciones industriales: Maquinaria de precisión de blindaje, sistemas de control y equipos de HVAC.
Edificios comerciales/residenciales: Proteger los electrodomésticos, dispositivos de comunicación y paneles eléctricos.
Redes de comunicación: Protección del sistema LSA para cables de datos y equipos terminales.

Cumplimiento y Ventajas

Certificaciones: Cumple con las normas IEC 60099 series (60099-1, 60099-4, 60099-5), ANSI y GB/T 2900,12.
Ventajas clave: Funcionamiento sin mantenimiento (no se requiere ajuste de la separación).
Amplia compatibilidad de tensión y tamaño compacto.
Absorción de energía de bombeo superior y tiempo de respuesta rápido.
Ambientalmente robusto (resistente al polvo, la lluvia y las temperaturas extremas).

Parámetros del Producto

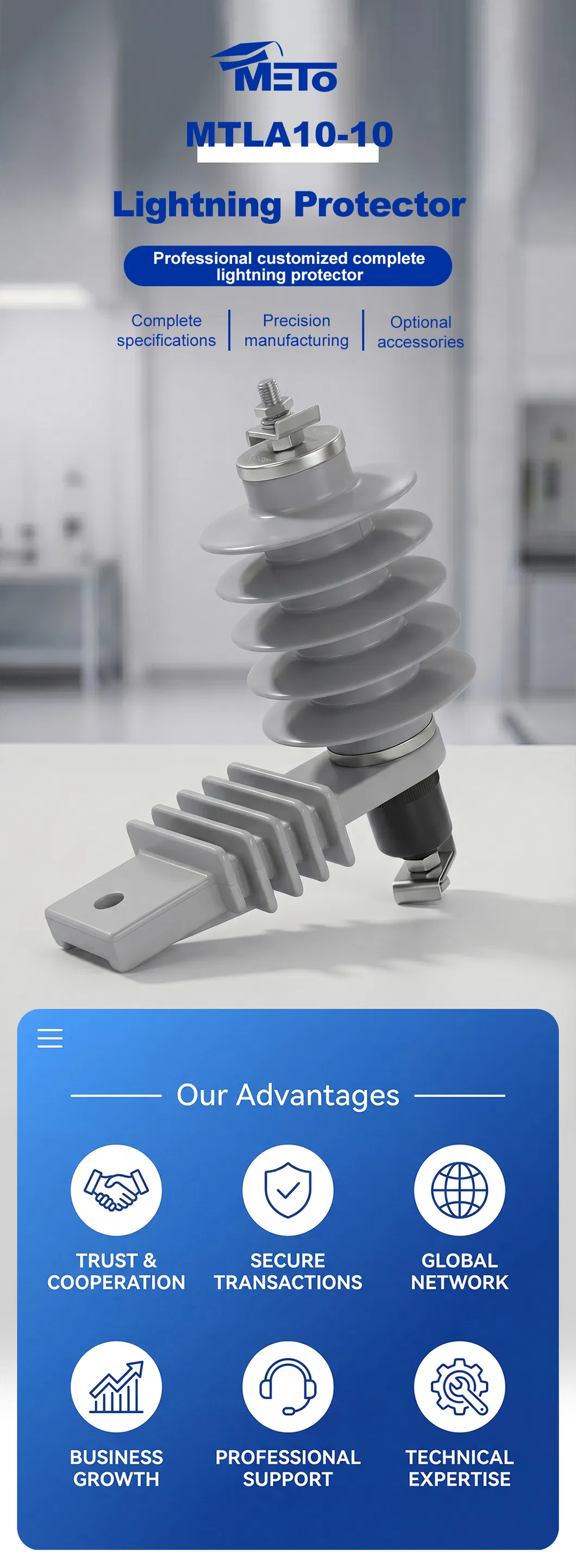

Protector de rayos de tipo polímero (Parámetro eléctrico de 10kA Pararrayos sin tapa)
Modelo de producto	Tensión nominal (KV)	MCOV (kV)	Tensión residual (kV)			2000µs cuadrado impulso de onda actual resiste	4/10µs alto impulso de corriente (KV)	Longitud H mm
Modelo de producto	Tensión nominal (KV)	MCOV (kV)	1/10µ s empinada inpuise actual	8/20µs relámpagos impluse actual	60µ/30 s de conmutación impulso de corriente	2000µs cuadrado impulso de onda actual resiste	4/10µs alto impulso de corriente (KV)	Longitud H mm
MTLA10-3	3	2,55	9,5	9	7,7	250	100	95
MTLA10-6	6	5,1	19	18	15,4	250	100	115
MTLA10-9	9	7,65	28,5	27	23,1	250	100	115
MTLA10-10	10	8,4	36	30	26,4	250	100	135
MTLA10-11	11	9,4	40	33	30,0	250	100	135
MTLA10-12	12	10,2	42,2	36	31,7	250	100	135
MTLA10-15	15	12,7	47,5	45	38,5	250	100	180
MTLA10-18	18	15,3	57	54	46,2	250	100	180
MTLA10-21	21	17	66,5	63	53,9	250	100	205
MTLA10-24	24	19,2	76	72	61,6	250	100	205
MTLA10-27	27	21,9	85,5	81	69,3	250	100	285
MTLA10-30	30	24,4	95	90	76,5	250	100	330
MTLA10-33	33	26,8	104,5	99	84,7	250	100	385
MTLA10-36	36	29	114	108	92,4	250	100	385
MTLA10-42	42	34,1	126	111	101	250	100	475
MTLA10-45	45	36,5	128	119	105	250	100	475
MTLA10-48	48	39	139	127	110	250	100	570
MTLA10-51	51	40,8	151	134	115	250	100	570
MTLA10-54	54	43	160	143	119	250	100	570
MTLA10-60	60	48	178	159	132	400	100	720
MTLA10-66	66	52,8	196	175	145	400	100	810
MTLA10-69	69	55,2	205	183	152	400	100	850
CERTIFICADO: ISO, IEC, ASIN
Características
La resistencia del componente principal está hecha de óxido de zinc y otros óxidos de metal. Comparado con los pararrayos tradicionales de carburo de silicio, mejora enormemente las características de amperio de voltio de la resistencia y aumenta su capacidad de transporte de corriente, trayendo así cambios fundamentales a las características del pararrayos.
Con un voltaje de funcionamiento normal, el pararrayos que pasa por la corriente solo está clasificado como clase A. cuando se somete a un sobrevoltaje, las características V-A no lineales del pararrayos entrarán en vigor, y la corriente que pasa a través del pararrayos aumentará instantáneamente a varios miles de amperios. El pararrayos está en estado de paso, liberando energía de sobretensión y limitando de manera efectiva el daño de sobretensión al equipo de transmisión.
Equipo de protección para evitar el funcionamiento de alta tensión y sobretensión de Equipos eléctricos en sistemas de alimentación de CA

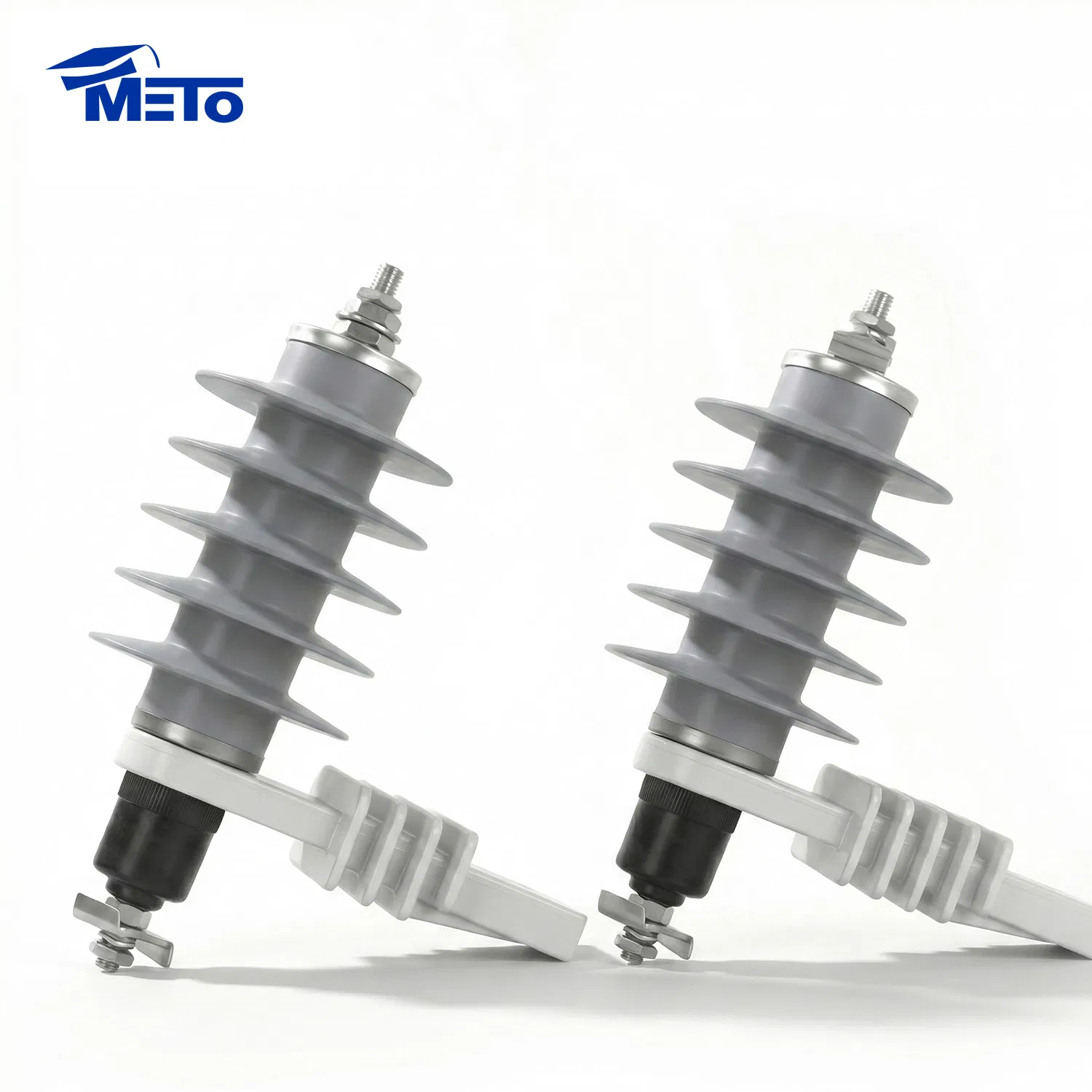

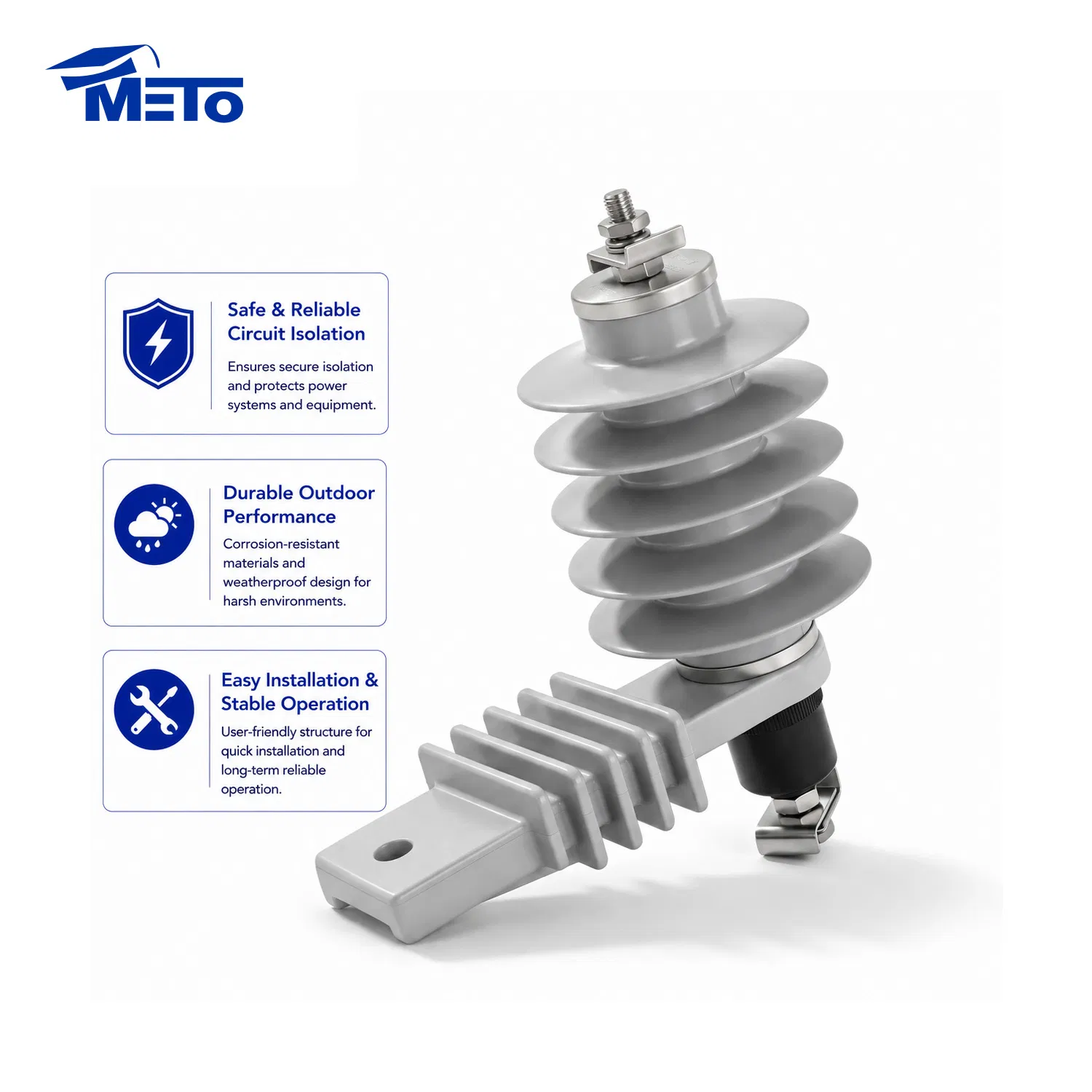

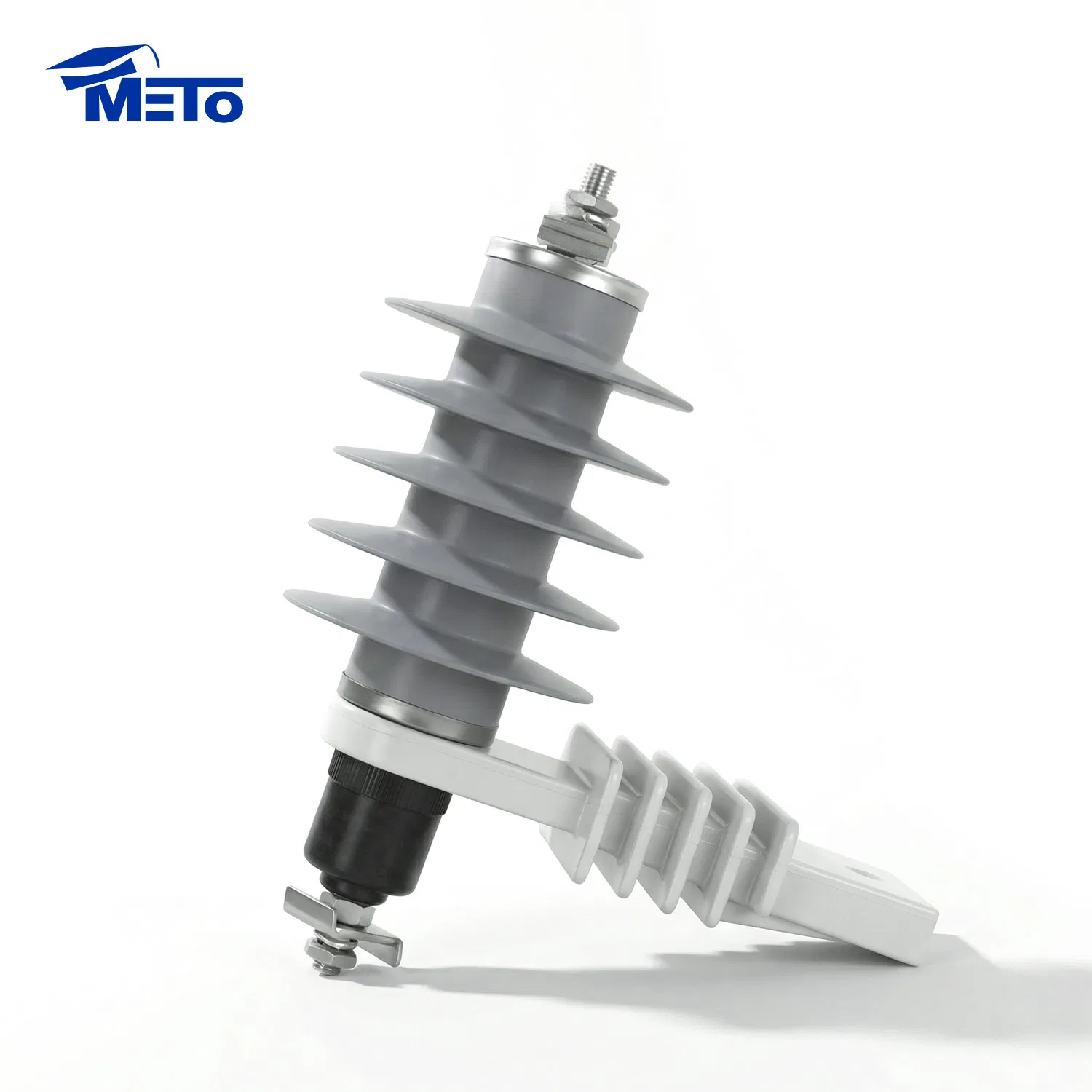

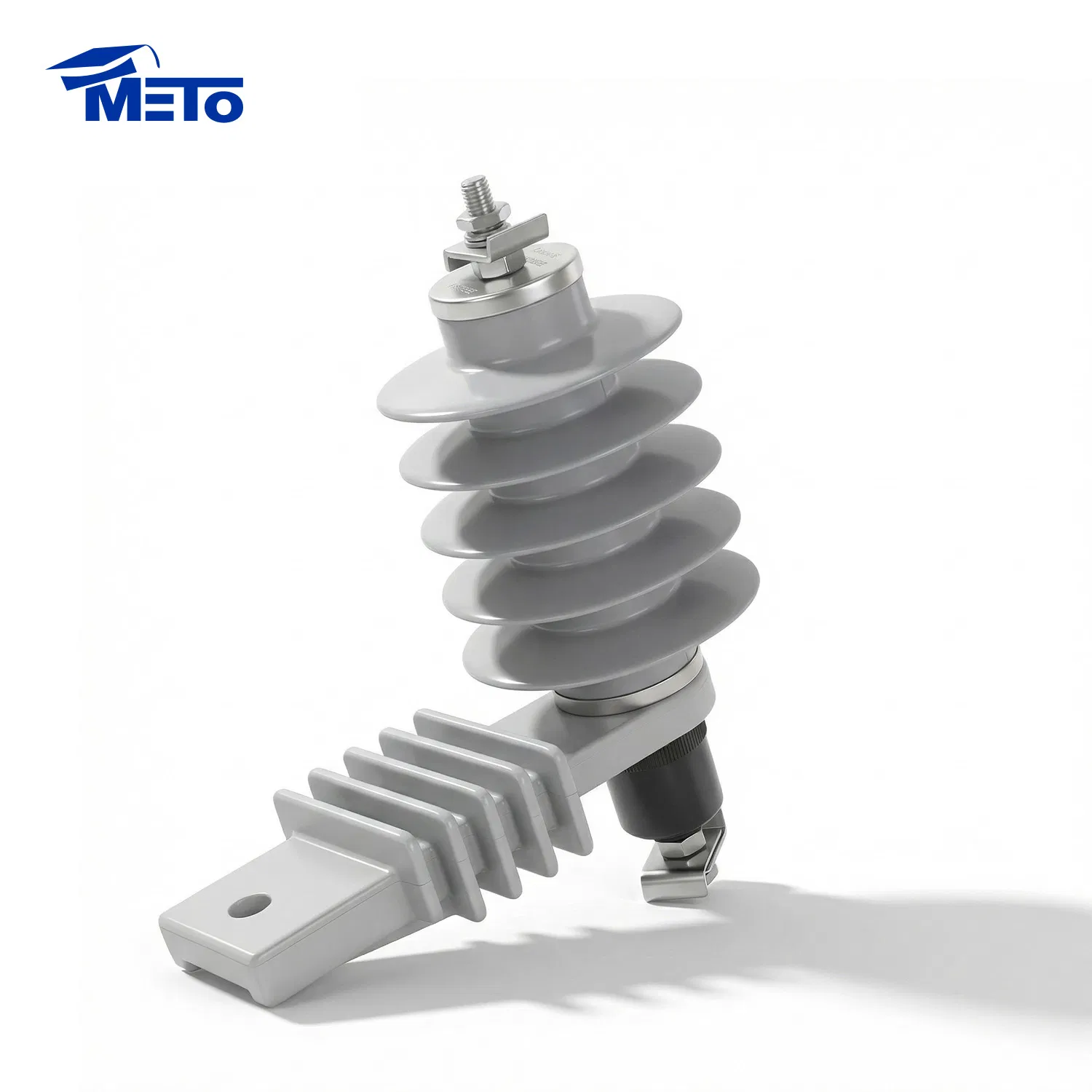

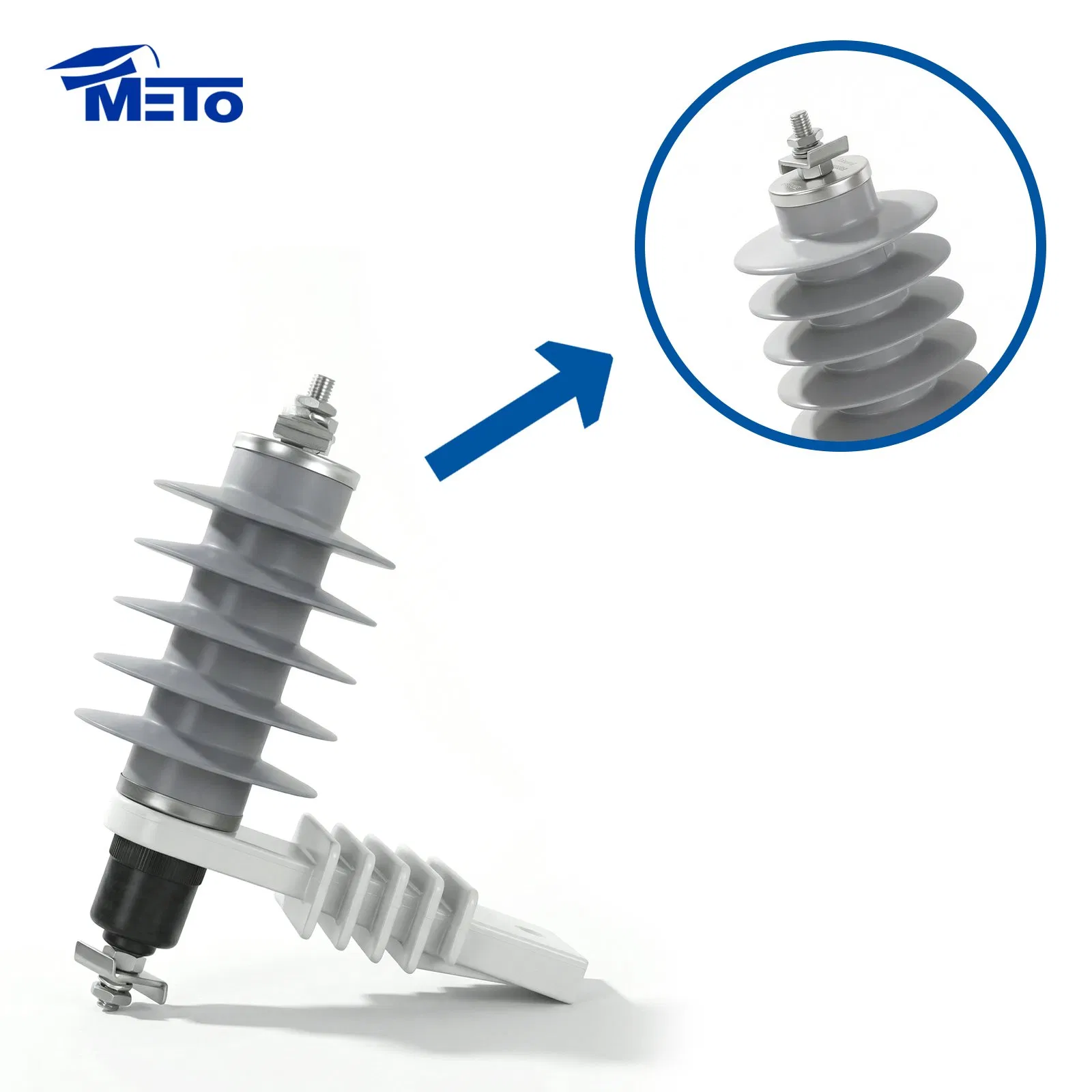

Fotos Detalladas

Protector contra rayos para sistemas fotovoltaicos

Certificaciones

Nuestras Ventajas

Embalaje y Envío

Preguntas Frecuentes (FAQ)

¿Qué es un pararrayos y cuál es su función principal?

Es un dispositivo de protección diseñado para resguardar los sistemas y equipos eléctricos contra sobretensiones transitorias. Su función es desviar las corrientes de sobretensión de forma segura hacia la tierra, limitando la tensión residual para evitar daños en el aislamiento y en los equipos de las redes eléctricas.

¿Cómo funciona el varistor de óxido metálico (MOV) en el dispositivo?

Bajo tensiones normales, el MOV mantiene una resistencia muy alta que aísla el pararrayos del circuito. Cuando ocurre una sobretensión extrema (como la caída de un rayo), la resistencia del MOV disminuye instantáneamente, permitiendo desviar la corriente destructiva a tierra y retornando a su estado original una vez disipada la sobretensión.

¿Con qué normas internacionales cumplen estos protectores contra rayos?

Nuestros protectores cumplen estrictamente con la serie de normas internacionales IEC 60099 (incluyendo IEC 60099-1, 60099-4 y 60099-5), así como con los estándares ANSI y la norma GB/T 2900.12.

¿Cuáles son las principales ventajas del diseño de tipo polímero?

Ofrecen un funcionamiento completamente libre de mantenimiento (sin necesidad de ajustar la separación), tamaño compacto para fácil instalación, una absorción de energía superior, tiempo de respuesta rápido y alta resistencia a condiciones climáticas extremas como lluvia, polvo y variaciones de temperatura.

¿En qué aplicaciones se recomienda utilizar este pararrayos?

Se aplican habitualmente en redes eléctricas para proteger transformadores y subestaciones; en instalaciones industriales para resguardar maquinaria de precisión y sistemas de control; en edificios comerciales y residenciales para asegurar electrodomésticos y tableros; y en redes de telecomunicaciones para proteger cables de datos y equipos terminales.
