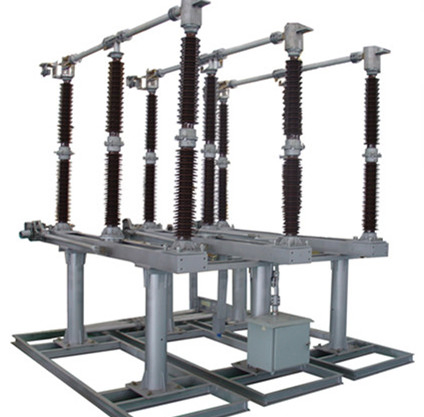

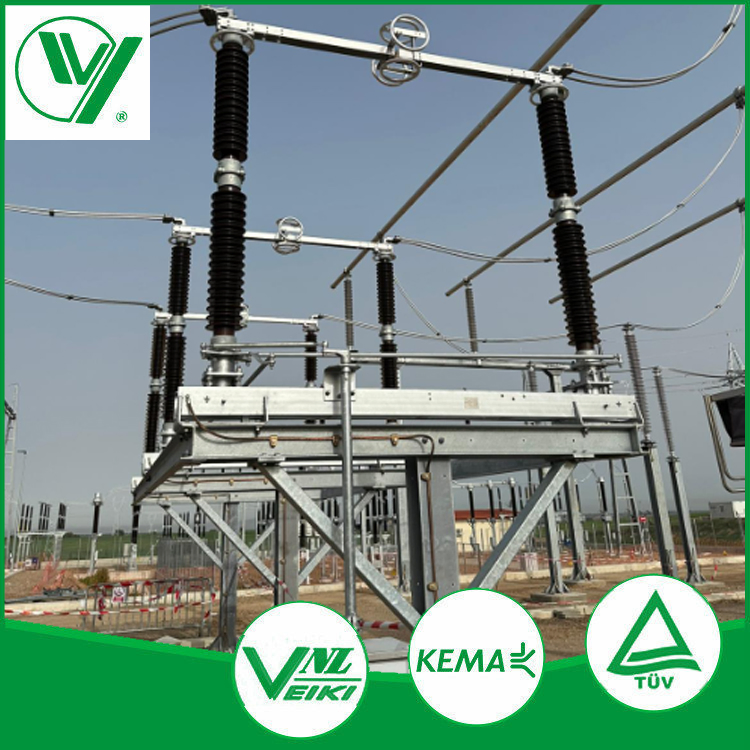

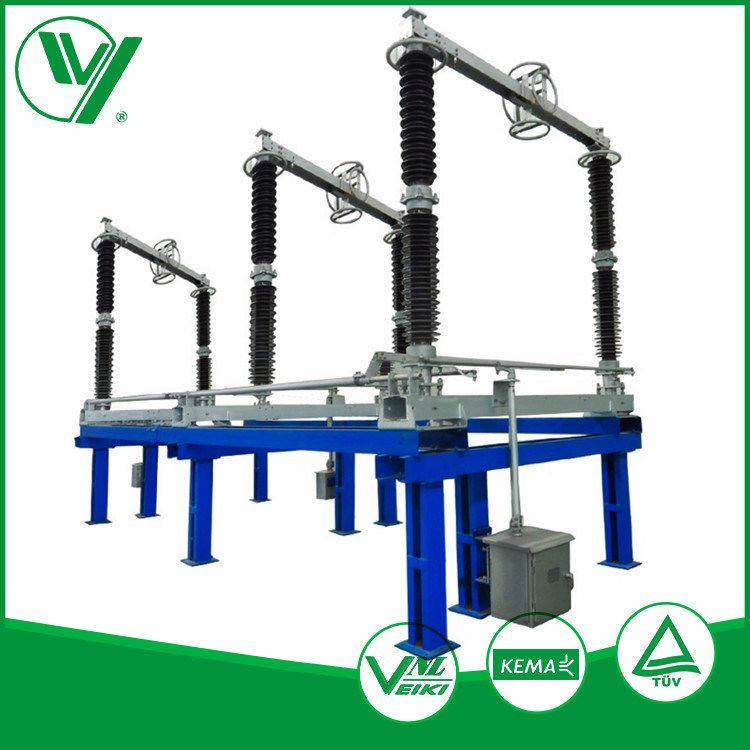

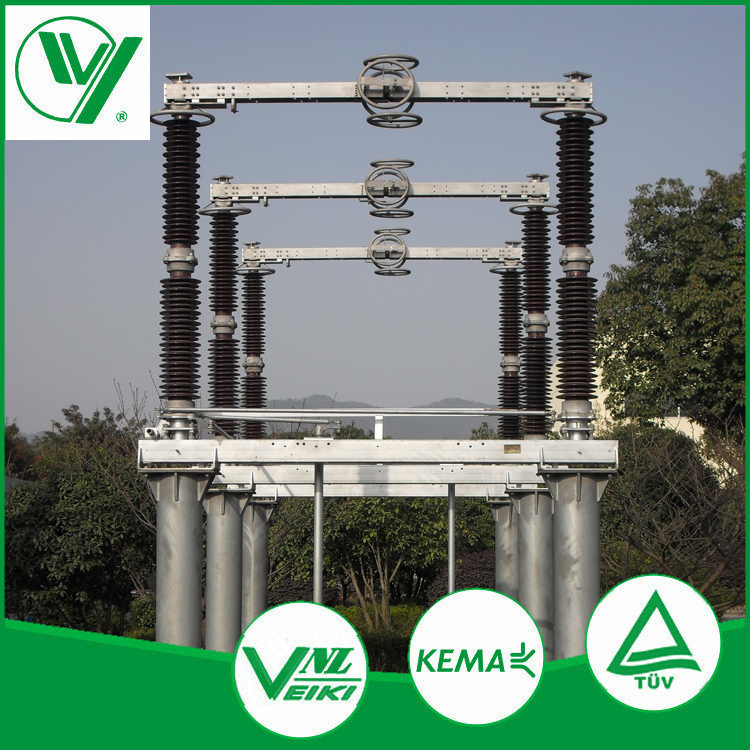

Desconecte el interruptor con mecanismo de mando (GW38-40,5~252/630~4000 Desconector horizontal de doble ruptura de tres postes tipo)
El descanso doble es bueno para reducir la distancia y la disposición de la estación, especialmente para la estación interior.
Debido a la estructura de autorotación y conmutación de la varilla eléctrica y teniendo función de autobloqueo, tiene una fuerte propiedad de resistencia al rendimiento del motor. Mientras tanto, puede resistir el motor, la presión del viento, el terremoto y otras fuentes de energía externas.
El contacto y los dedos en y fuera de camino es la rotación deslizante, teniendo una capacidad de autolimpia fuerte.
En el círculo galvánico, la sección es la estructura combinada hecha por la unión de la fijación del tornillo, teniendo la buena propiedad de flujo estable, de alta fiabilidad, de manera simple del cambio y de manera conveniente de agregar volumen.
En el círculo galvánico, el contacto y el dedo se hacen por T2Y macho de roscar de cobre puro cuya parte de conexión está recubierta de plata 30μ M.
El resorte de la uñeta está hecho por el acero inoxidable y su diseño es la estructura de ocultación interior y exterior de la prensa que es conveniente para probar y cambiar.
El rodamiento ha cambiado de la estructura trasera biselada a la estructura de accionamiento de la biela universal, teniendo la ventaja de una estructura sencilla, alta intensidad, forma de operación conveniente y la seguridad suficiente.
El bloque de apoyo está fabricado con acero de fundición de alta intensidad (eliminado por recubrimiento de zinc caliente), la altura puede ajustarse y tiene la función de amortiguamiento.
Tienen una forma de instalación diferente, como instalación frontal, instalación lateral, instalación posterior y fugas de 25° instalación, etc., adaptándose a diferentes estaciones que entran en vías de línea.
Toda la varilla de operación y la varilla de unión son suministrados por el fabricante, lo que resulta conveniente para la carga, ajuste y prueba. Puede suministrarse en su totalidad sobre el suelo de acuerdo con los requisitos del usuario.
Parámetros Técnicos
No
Elemento
Parámetro técnico
1
Tensión nominal KV
72,5
123
145
245
2
Corriente nominal R
1250 1600 2000 2500 3150 4000
3
Tiempo nominal corto de resistencia de corriente y tiempo Ka/s
25~50/4
4
Corriente nominal de resistencia de pico Ka
63~125
5
1min tensión de resistencia de frecuencia de potencia (valor efectivo) kV
A la tierra
140
230
275
460
A fase
140
230
275
460
A través del aislamiento de DS
180
300
315
605
6
Voltaje del soporte de la horquilla Lightning Impulse (valor máximo) KV
A la tierra
325
550
650
1050
A fase
325
550
650
1050
A través del aislamiento de DS
405
650
750
1200
7
Carga nominal del terminal mecánico N
Nivel de carga lateral
750
1500
1500
2000
Nivel de carga vertical
500
1000
1000
1500
Vertical
750
1000
1000
1250
8
Capacidad y capacidad inductiva (abierta y cerrada)
Corriente de capacidad A
1
Corriente inductiva A
0,5
9
Max Man momento operativo N. m
200
10
Tensión de control del mecanismo de accionamiento del motor V
AC220; DC110, 220
11
Tensión del motor del mecanismo de funcionamiento del motor V
AC220, 380; DC110, 220
Galería de Imágenes del Producto
Preguntas Frecuentes
¿Cuáles son las ventajas del diseño de doble ruptura del modelo gw38?
El diseño de doble ruptura horizontal reduce de manera efectiva la distancia necesaria y optimiza la disposición del espacio en la estación, lo cual resulta especialmente ventajoso para subestaciones interiores.
¿Cómo asegura el equipo la fiabilidad de sus contactos eléctricos?
Los contactos y los dedos del interruptor están hechos de cobre puro T2Y y recubiertos de plata con un espesor de 30μm. Además, la acción de rotación deslizante limpia automáticamente las superficies de contacto al conectarse y desconectarse.
¿Qué resistencia ofrece este desconector ante factores climáticos y sismos?
Gracias a la estructura de autorotación de la varilla eléctrica y a su función de autobloqueo, el desconector ofrece una alta resistencia mecánica frente a la fuerza del viento, terremotos y otros tipos de fuerzas mecánicas externas.
¿Cuáles son las opciones de montaje para la instalación?
El equipo permite múltiples opciones de instalación según el diseño de la estación: instalación frontal, instalación lateral, instalación posterior e instalación inclinada a 25°.
¿Qué tipo de tensiones de alimentación y control requiere el mecanismo del motor?
La tensión de control del mecanismo de accionamiento del motor admite AC220V o DC110/220V. Por su parte, la tensión del motor admite AC220V, 380V o DC110/220V, adaptándose a distintos entornos de suministro eléctrico.
