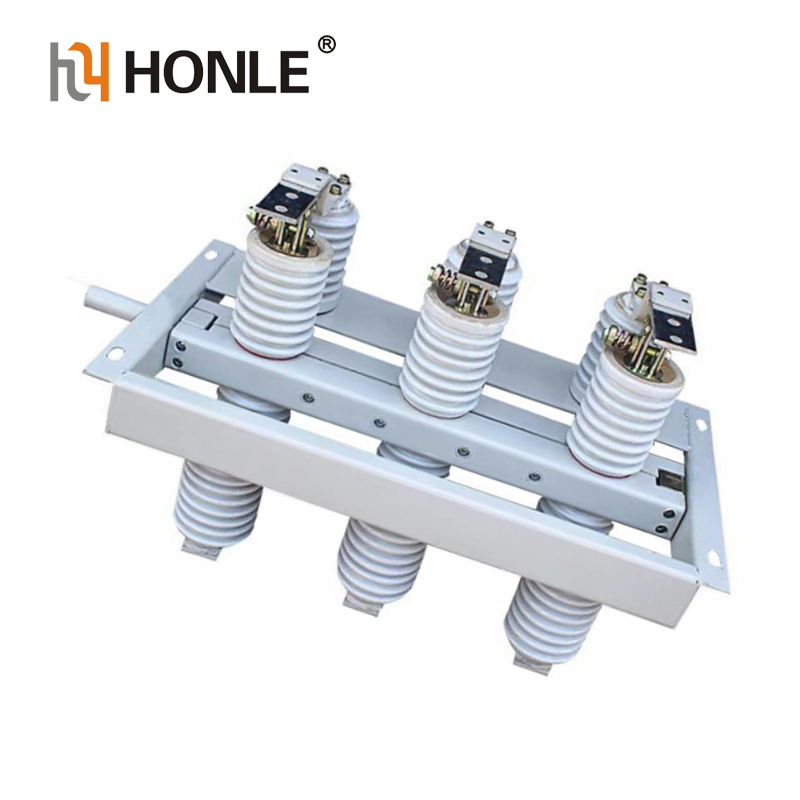

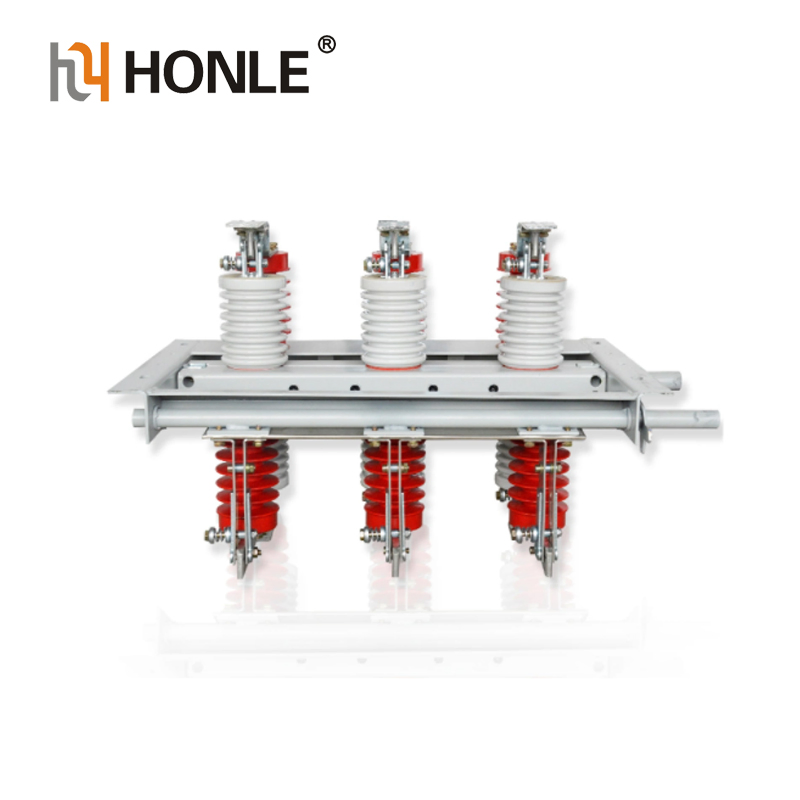

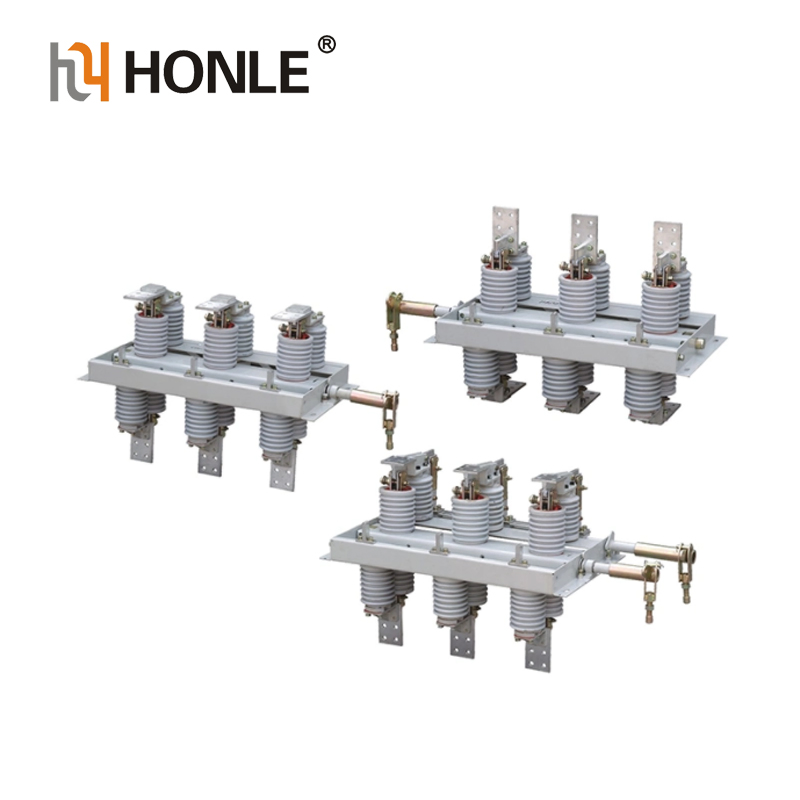

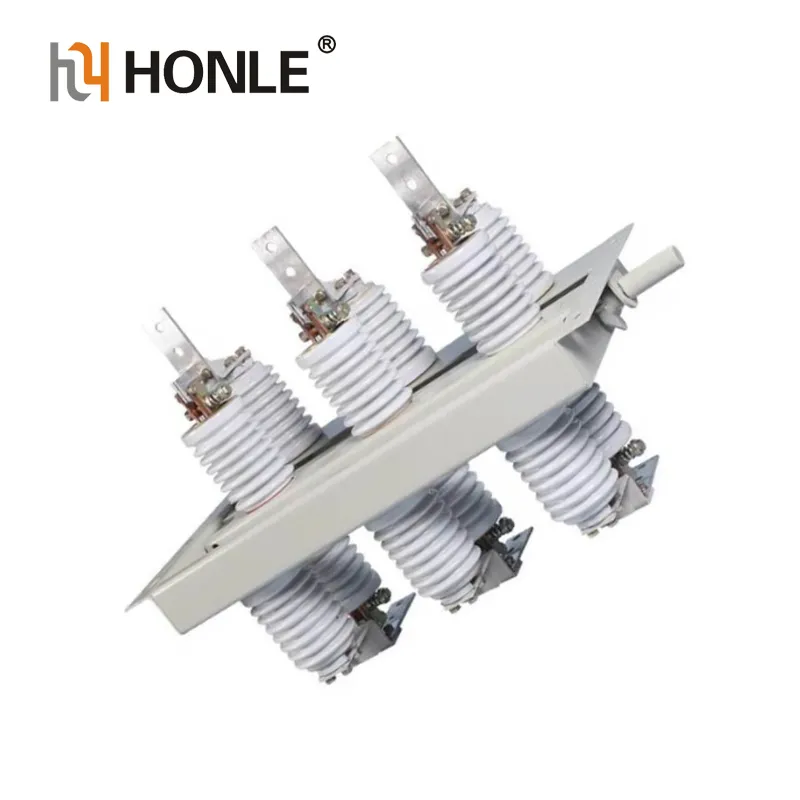

El GN30-12 interior giratoria de alta tensión seccionador es un nuevo tipo de interruptor de aislamiento con una rotación de tipo de contacto. La estructura principal es fijar dos conjuntos de materiales aislantes y contactos en los planos superior e inferior de las tres fases chasis común. Gire la cuchilla de contacto para lograr el cambio del interruptor.

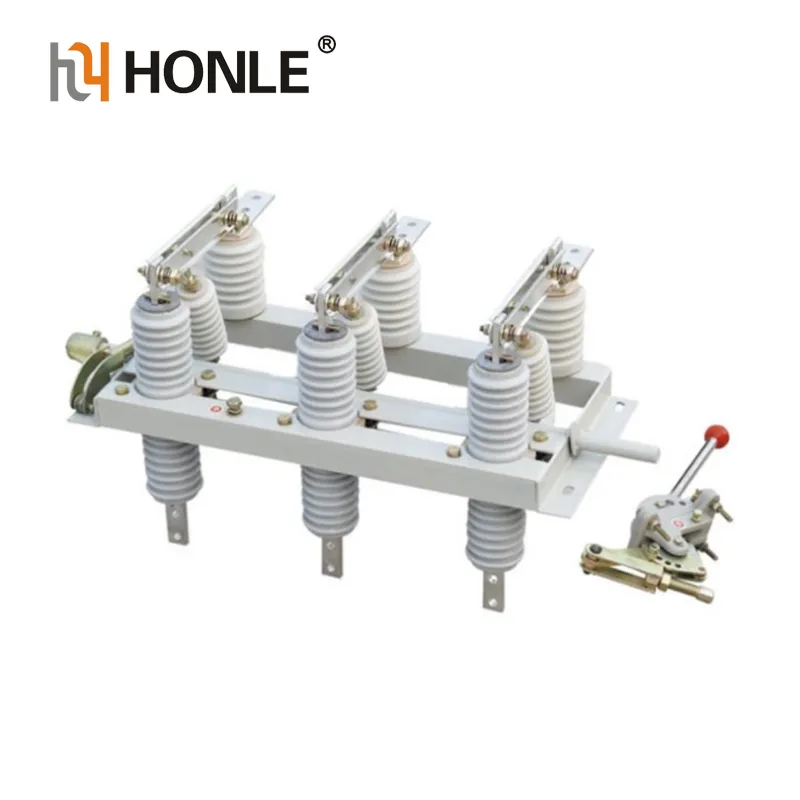

El GN30-12interruptor de tipo D se basa en la GN30-12 interruptor tipo con un cuchillo de tierra para satisfacer las necesidades de los diferentes sistemas de potencia. Este producto es de diseño compacto, pequeño en el espacio, fuerte en aislamiento, fácil de instalar y ajustar. Su rendimiento cumple los requisitos de GB1985-89 <AC de alta tensión seccionador e interruptor de puesta a tierra>. Es adecuado para la tensión en el interior del sistema con tensión nominal de 10 kV AC 50Hz y a continuación. Como una división del circuito en el caso de la tensión y sin carga. Puede ser utilizado con cuadros de alta tensión o puede ser utilizado solo.
| Especificación del modelo de producto / valor / contenido | GN30-12/400-12.5 GN30-12D/400-12.5 |
GN30-12/630-20 GN30-12D/630-20 |
GN30-12/1000-31.5 GN30-12D/1000-31.5 |
GN30-12/1250-31.5 GN30-12D/1250-31.5 |
|
|---|---|---|---|---|---|
| La tensión nominal (kV) | 12 | ||||
| Corriente nominal (A) | 400 | 630 | 1000 | 1250 | |
| Corriente Termoestables (kA) | 12.5 | 20 | 31.5 | 31.5 | |
| Tiempo de estabilización térmica (s) | 4 | ||||
| Corriente dinámica (kA) | 31.5 | 50 | 80 | 80 | |
| Nivel de aislamiento nominal (kV) | Impacto lightning tensión de ruptura | La interfase, la fase 75 / fractura 85 | |||
| 1min tensión de ruptura de la frecuencia de trabajo | La interfase, la fase 42 / fractura 48 | ||||
