Descripción de Producto
General

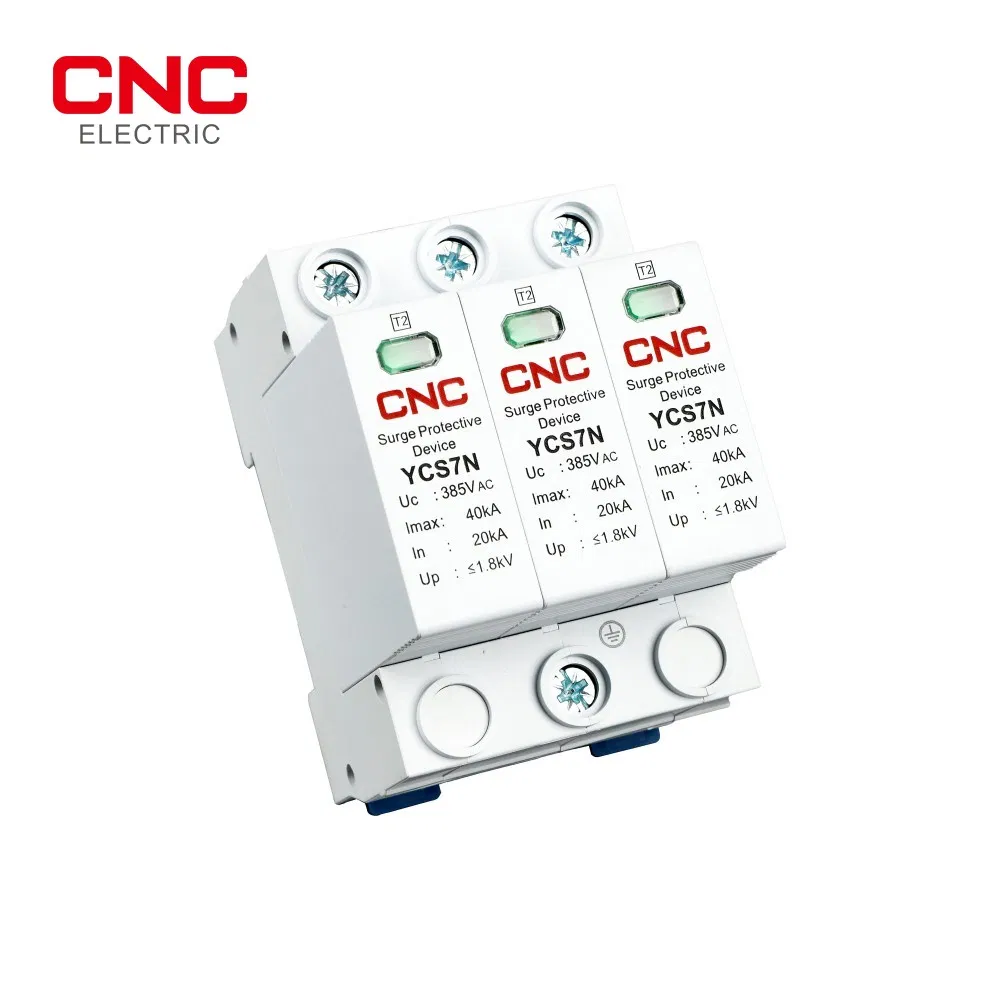

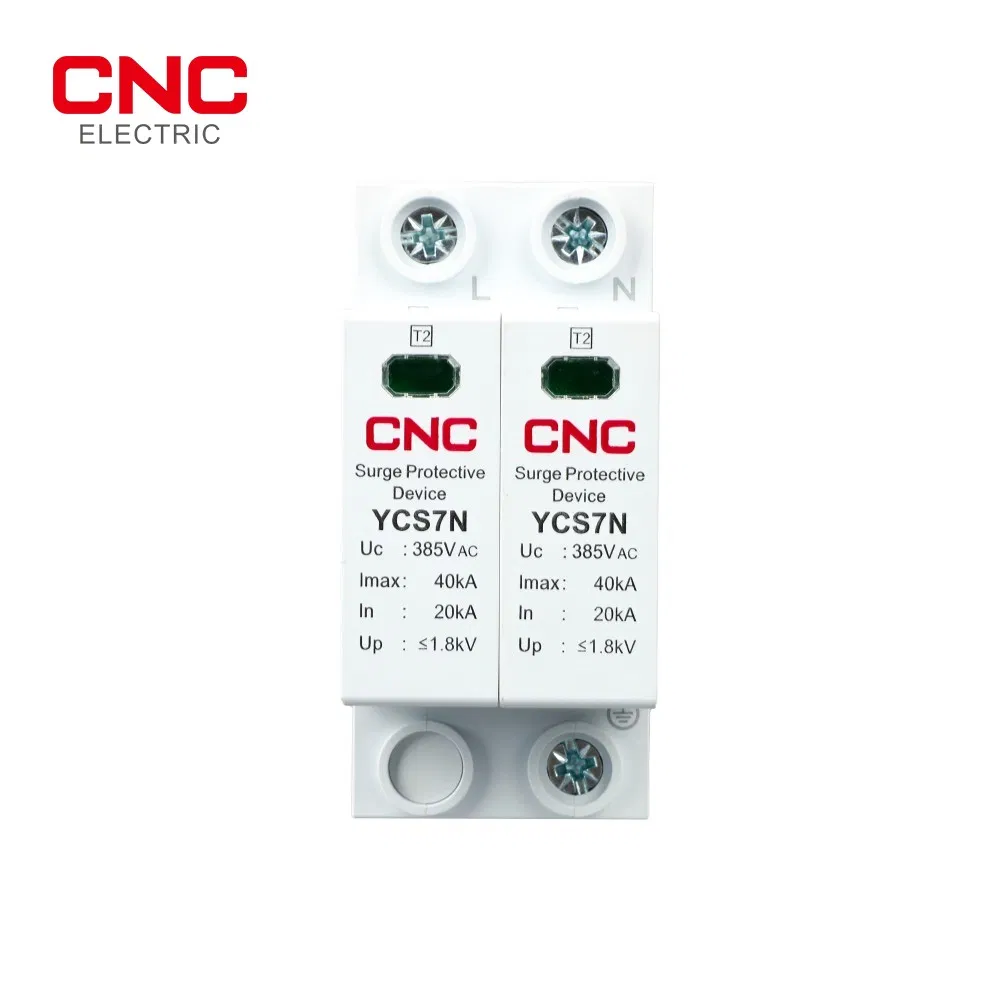

El dispositivo de protección contra transitorios serie YCS7N es adecuado para TT, IT, TN-S, TN-C y TN-C-S, el sistema de fuente de alimentación con la tensión nominal hasta 230/400V y AC 50/60Hz. Su diseño corresponde a IEC61643-1. El producto se instala generalmente en la caja de distribución de baja tensión de la línea de entrada del edificio, y puede liberar 80kA corriente de la carrera del relámpago.
Instalación y Operación
- El tamaño de la carcasa del protector contra sobretensiones se ajusta al módulo de ahorro de 18 mm de ancho de espacio, por lo que el dispositivo es fácil de instalar.
- El pararrayos se puede instalar fácilmente fijándolo al carril guía estándar de 35 mm.
Características Principales
- Diseño de la estructura de sellado, sin fugas de arco durante el funcionamiento.
- Diseño modular, diseño integrado, aspecto más estético.
- Limp de 12,5kA y 15kA con tiempo de respuesta rápido.
- Grafito importado de alta energía, rendimiento estable y uso seguro.
- Instalación sencilla en rieles estándar de 35 mm.
Ventajas de Uso
- Protector de sobrevoltaje modular de tipo interruptor, con alta capacidad de descarga de corriente de rayos.
- El uso único de la estructura de diseño sellada evita la fuga de arco incluso en operación.
- Uso de alta seguridad, sin flujo continuo.
- Instalación más cómoda y segura sin necesidad de puente de conexión a tierra.
- Cuando se utiliza con tipos de limitación de tensión postetapa, el supresor de sobretensiones de dos etapas se puede instalar de manera conjunta.
Condiciones de funcionamiento
- No es necesario ajustar el dispositivo de protección después de que se haya montado.
- Sólo cuando el dispositivo de protección se instala adecuadamente, puede proteger la red eléctrica automáticamente a la vez.
- Cuando el dispositivo de protección esté en funcionamiento, el módulo o tableta se examinará regularmente para comprobar si se ilumina; mientras tanto, observe si el indicador luminoso rojo del fusible se ilumina. Cambie el elemento de fallo a tiempo.
Datos técnicos (Variedad y especificaciones de la serie YCS7N)
| Modelo y espec. |
Tensión de func. nominal (Un) |
Máx. Continuo tensión de func. UC(V) |
Nivel de protección ARRIBA (KV) |
Nominal en func. corriente In 8/20us (kA) |
Máxima eficacia actual 8/20us (kA) |
Relámpagos impulso actual 10/350us (kA) |
Tiempo de respuesta ns |
Temperatura de funcionamiento |
| YCS7N |
220V/ 380V |
385/420 140/275 320/440 |
1,0 |
5 |
10 |
/ |
<2,5 |
-40~+80°C |
| YCS7N |
1,5 |
10 |
20 |
/ |
| YCS7N |
1,8 |
20 |
40 |
/ |
| YCS7N |
2,0 |
30 |
60 |
/ |
| YCS7N |
2,2 |
40 |
80 |
/ |
| YCS7N |
255/385 /440 |
2,0 |
/ |
/ |
12,5 |
<100 |
| YCS7N |
2,0 |
/ |
/ |
15 |
Código de índice
| Código de índice |
N-PE/12,5 |
N-PE/15 |
| Tensión de funcionamiento continuo UC(V) |
255V/280V/385 |
| Nivel de protección ARRIBA (KV) |
≤ 1,5KV ≤ 2,0KV ≤ 2,5 |
| Corriente de funcionamiento nominal 8/20us (KA) |
/ |
/ |
| Corriente de impulso de rayos 10/350us (KA) |
12,5 |
15 |
| Tiempo de respuesta ns |
< 100ns |
| Color |
Azul/Blanco |
Preguntas Frecuentes (FAQ)
¿Para qué sirve el dispositivo de protección contra sobretensiones YCS7N?
Está diseñado para proteger sistemas de suministro de energía de CA o CC contra sobretensiones transitorias y descargas atmosféricas (rayos), derivando de forma segura la corriente excesiva hacia la tierra.
¿Qué sistemas de puesta a tierra son compatibles con este pararrayos?
La serie YCS7N es altamente versátil y adecuada para los sistemas de suministro de energía TT, IT, TN-S, TN-C y TN-C-S con una tensión nominal de hasta 230/400V.
¿Es difícil de instalar el protector contra sobretensiones?
No, es de fácil instalación. Tiene un diseño modular optimizado con un ancho estándar para ahorrar espacio y se monta rápidamente sobre cualquier carril guía DIN estándar de 35 mm.
¿Cómo se puede identificar si el protector de sobretensión está dañado?
El dispositivo debe ser examinado regularmente. Si la tableta o el módulo indicador visual del fusible se enciende en color rojo, significa que el protector ha cumplido su ciclo de vida y requiere un reemplazo del elemento de fallo de manera inmediata.
¿Produce fugas de arco eléctrico durante su operación?
No, el YCS7N cuenta con una estructura de diseño completamente sellada que evita cualquier fuga de arco eléctrico durante el proceso de descarga, proporcionando una alta seguridad en el cuadro eléctrico.
