Transmisión de energía de alta tensión, Aislamiento, Instalación eléctrica
Método de conexión
Tipo Trough
Tamaño de la capacidad portante
70KN
Certificación
CCC, CE, ISO9001
Color
Blanco
Paquete de Transporte
cartón
Origen
China
Código del HS
8546209090
Capacidad de Producción
5000 / mes
Descripción de Producto

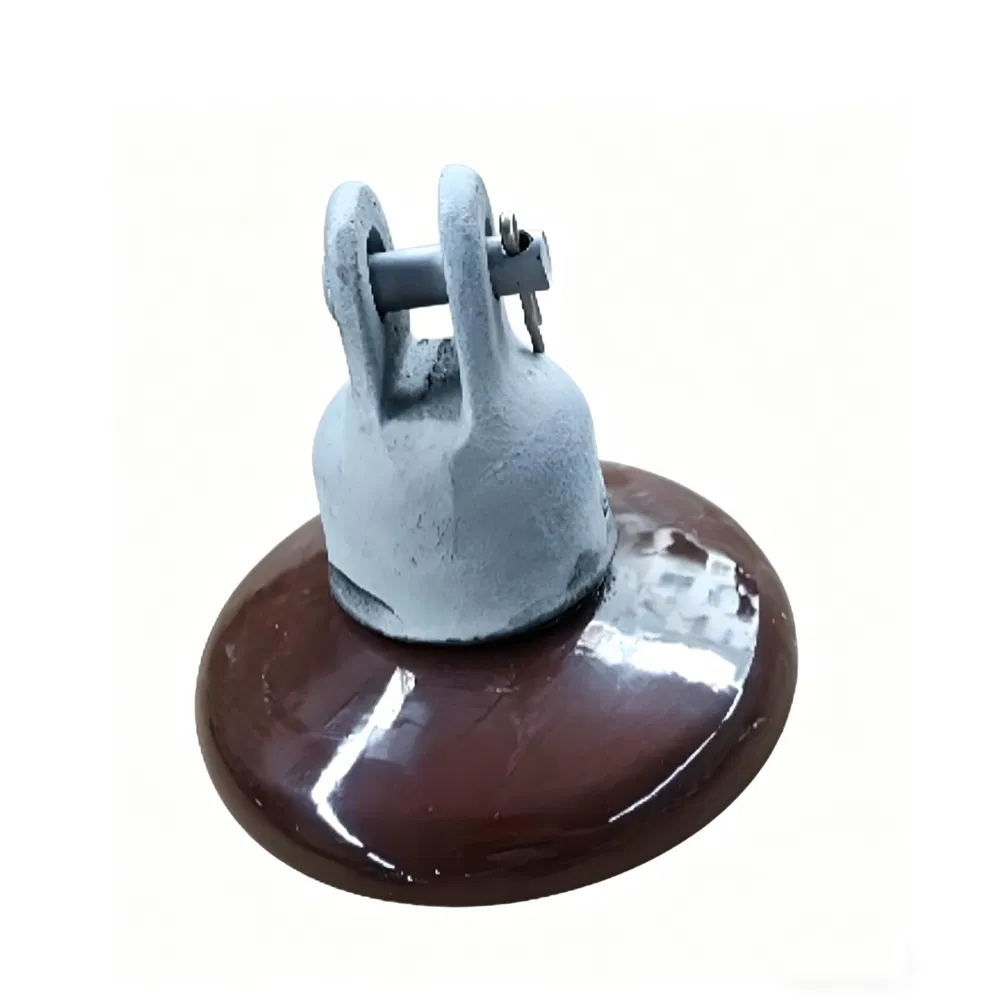

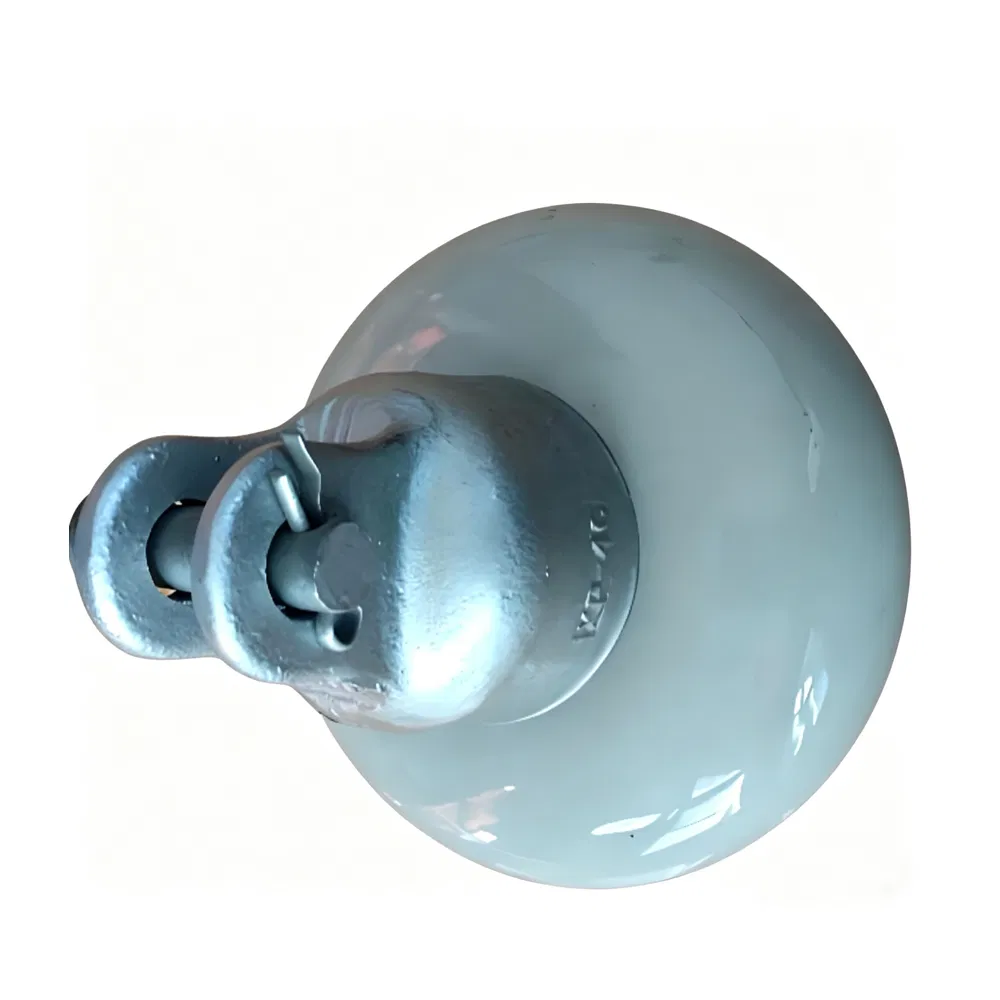

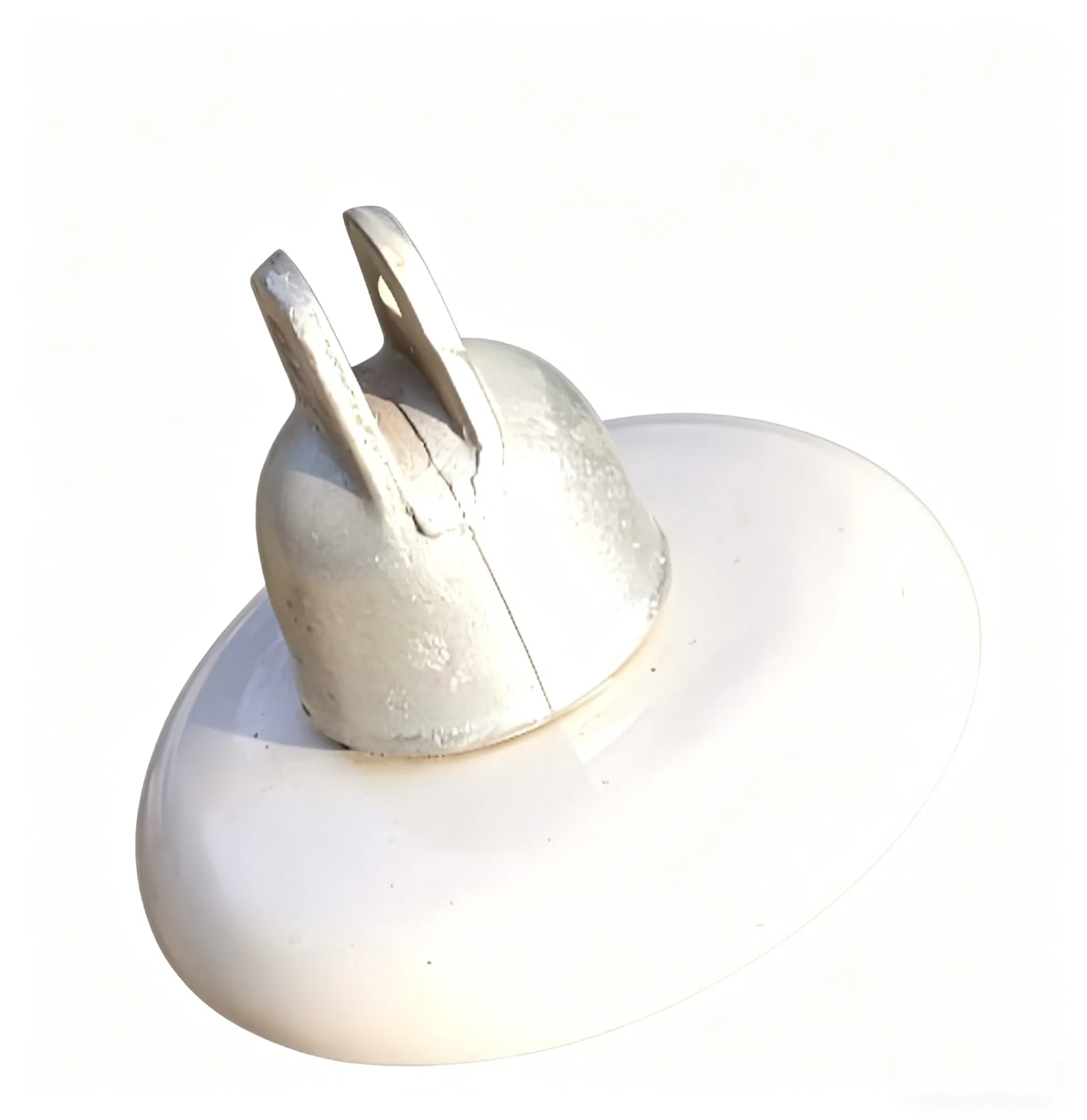

Porcelian Aisladores de Suspensión de la línea de transmisión
Nuestros aislantes cerámicos, hechas de porcelana de alta pureza y disparó con precisión, ofrecen una excelente aislamiento y la fuerza. Su superficie acristalada garantiza la auto-limpieza y resiste el polvo y humedad. Reunión de IEC y estándares ANSI, que tienen que soportar condiciones extremas y de alta tensión, asegurando la transmisión de potencia fiable en entornos hostiles.
Adecuado para las líneas aéreas eléctricas, subestaciones y redes, nuestros aisladores están disponibles en diversos tipos y especificaciones. Proporcionan un excelente aislamiento y la capacidad de carga para baja y alta tensión de los proyectos, asegurando la seguridad. La cerámica sólida reduce el mantenimiento y facilita la instalación, mejorar la eficiencia.

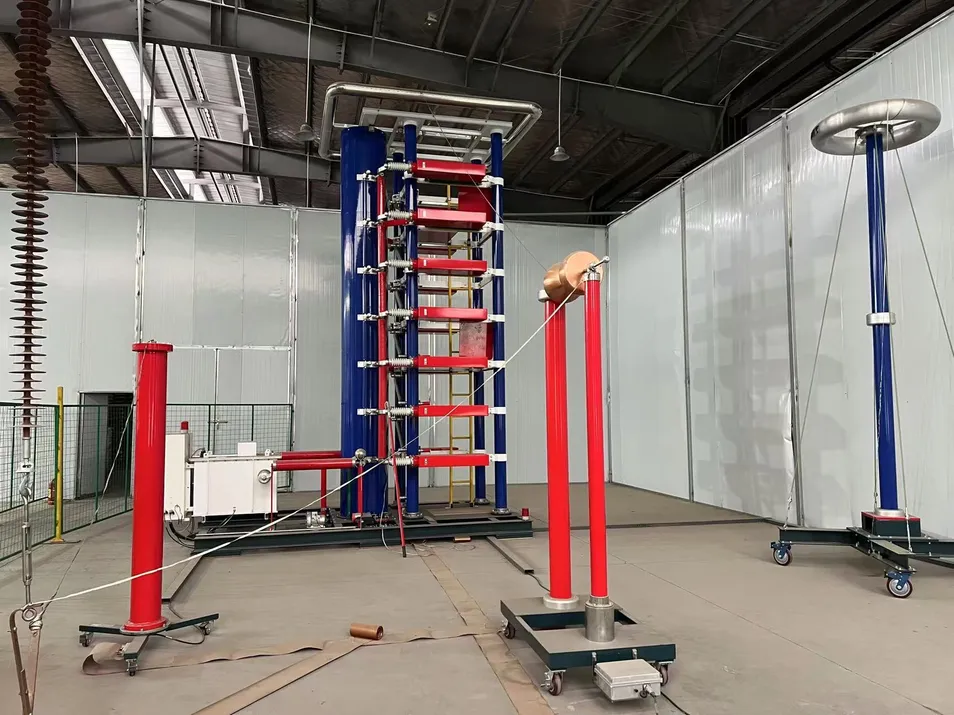

Como fabricante de la parte superior, podemos garantizar la calidad de materiales para las pruebas finales. Nuestros aisladores se someten a rigurosas pruebas para superar las normas, prometiendo la fiabilidad y rentabilidad. Reconocidos a nivel mundial, son ampliamente exportados y esencial para la seguridad de la transmisión de potencia.
Estos parámetros son parciales. Para otros modelos, póngase en contacto con nosotros para la personalización.

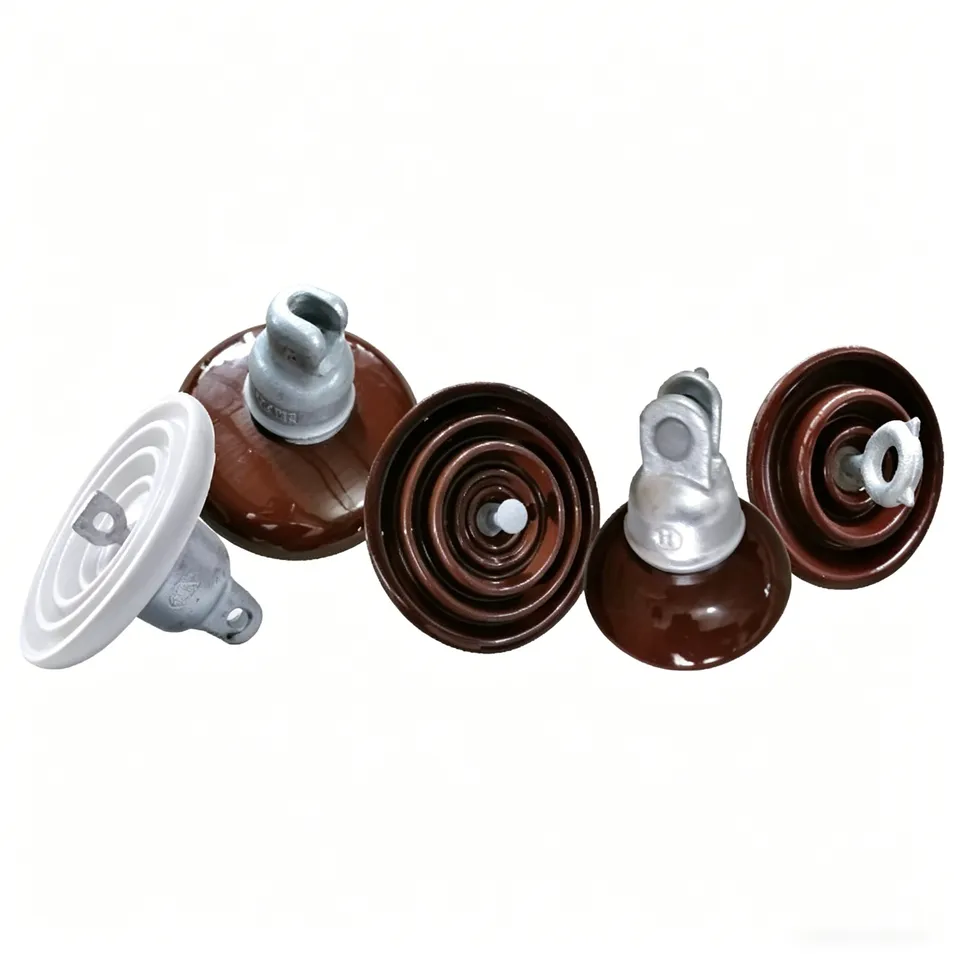

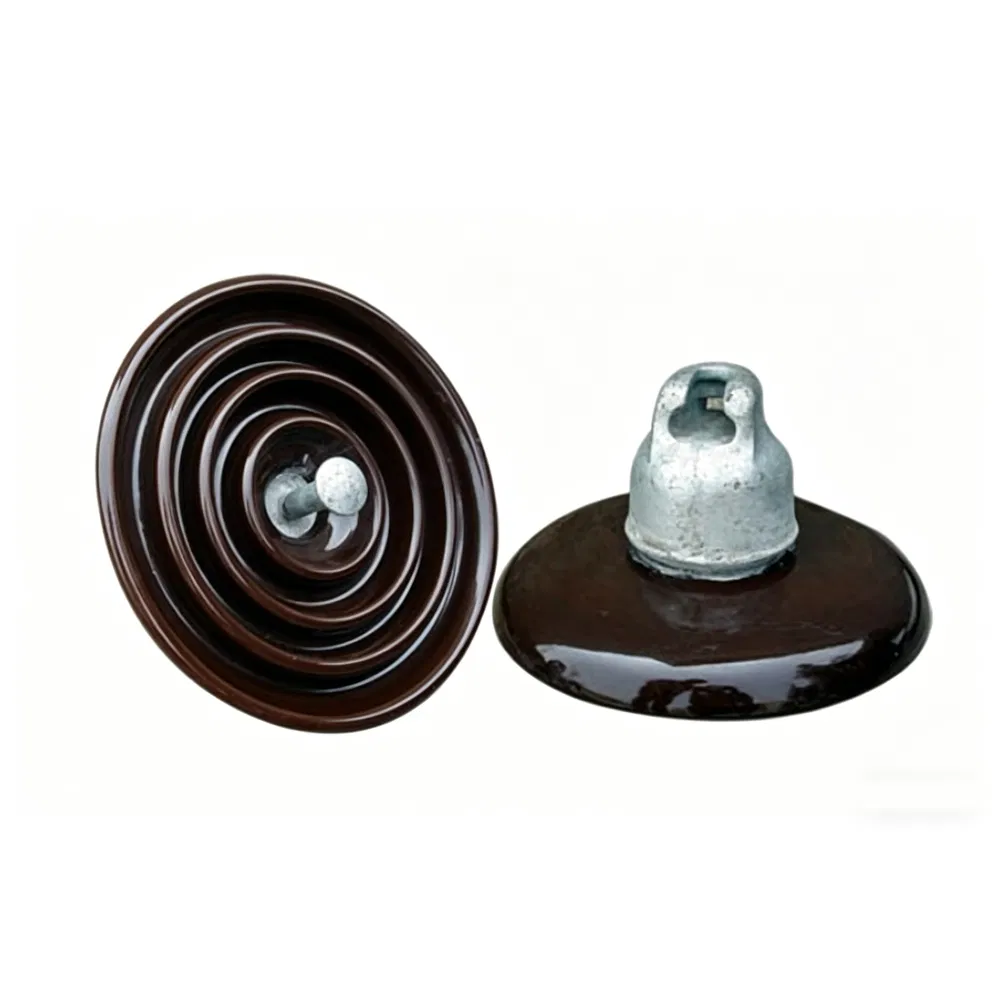

Disco de porcelana aislante de la suspensión
ANSI Tipo clase.
52-1
52-2
52-3
52-3
52-4
52-4
Diámetro de disco de porcelana, D.mm
152
190
254
254
254
254
El espaciado de la unidad, H.mm
140
146
146
146
146
146
Distancia de recorrido, mm
178
210
292
292
292
292
La fuerza combinada de M&E, kN
44
67
67
89
67
89
La resistencia al impacto, N-m
5
5.5
6
6
6
6
Prueba de rutina de carga de prueba, kN
22
33.5
33.5
44.5
33.5
44.5
Prueba de carga de tiempo de valor, kN
27
44
44
53.4
44
53.4
Una baja frecuencia Descargas eléctricas Tensión
Secar, kV
60
65
80
80
80
80
Wet, kV
30
35
50
50
50
50
Impulso crítico Descargas eléctricas Tensión
KV, Pos.
100
115
125
125
125
125
KV, Neg.
100
115
130
130
130
130
Punción de baja frecuencia, kV de tensión
80
90
110
110
110
110
Influencia de la radio Los datos de voltaje
Comprobar la tensión a tierra, kV
7.5
7.5
10
10
10
10
Max. RIV a 1000 KHz, uV
50
50
50
50
50
50
Peso neto, cada uno, kg aprox.
2.5
3.5
4.6
5.2
4.6
5.2
Número en el paquete estándar
12
9
6
6
6
6

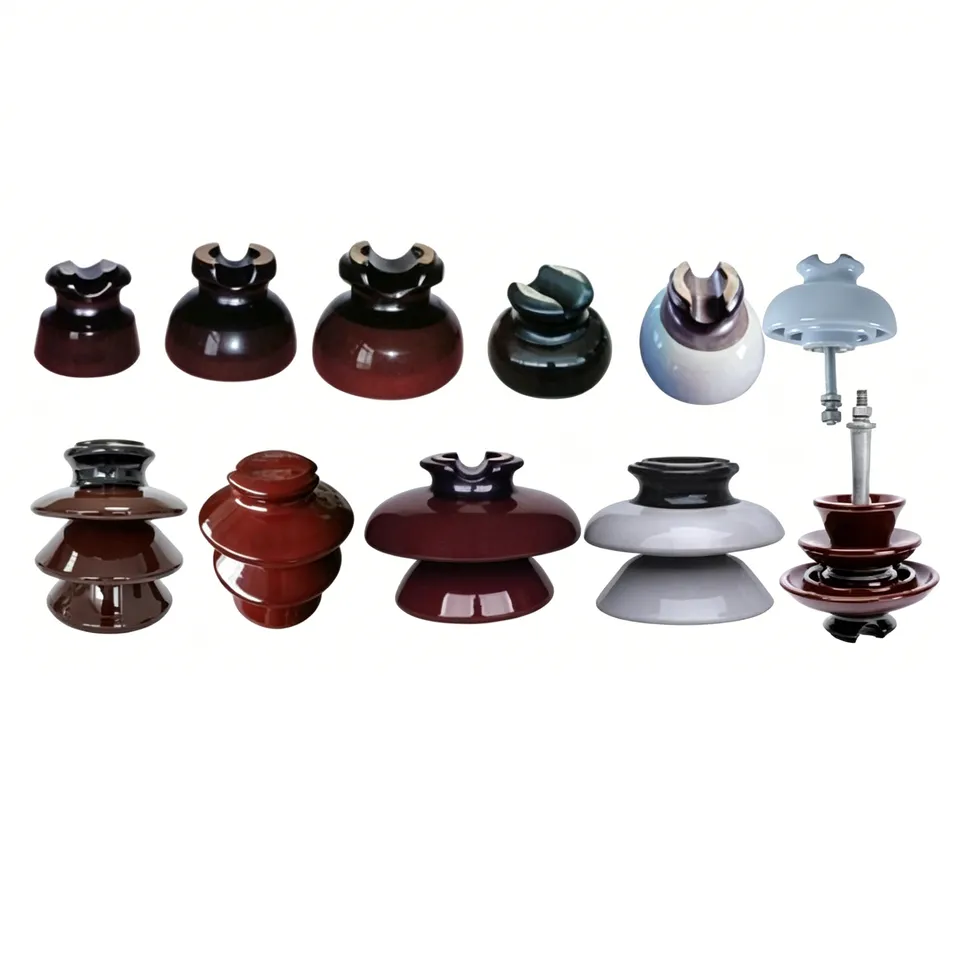

La porcelana aislante tipo pin
ANSI Tipo clase.
52-1
52-2
52-3
52-3
52-4
52-4
Diámetro de disco de porcelana, D.mm
152
190
254
254
254
254
El espaciado de la unidad, H.mm
140
146
146
146
146
146
Distancia de recorrido, mm
178
210
292
292
292
292
La fuerza combinada de M&E, kN
44
67
67
89
67
89
La resistencia al impacto, N-m
5
5.5
6
6
6
6
Prueba de rutina de carga de prueba, kN
22
33.5
33.5
44.5
33.5
44.5
Prueba de carga de tiempo de valor, kN
27
44
44
53.4
44
53.4
Una baja frecuencia Descargas eléctricas Tensión
Secar, kV
60
65
80
80
80
80
Wet, kV
30
35
50
50
50
50
Impulso crítico Descargas eléctricas Tensión
KV, Pos.
100
115
125
125
125
125
KV, Neg.
100
115
130
130
130
130
Punción de baja frecuencia, kV de tensión
80
90
110
110
110
110
Influencia de la radio Los datos de voltaje
Comprobar la tensión a tierra, kV
7.5
7.5
10
10
10
10
Max. RIV a 1000 KHz, uV
50
50
50
50
50
50
Peso neto, cada uno, kg aprox.
2.5
3.5
4.6
5.2
4.6
5.2
Número en el paquete estándar
12
9
6
6
6
6

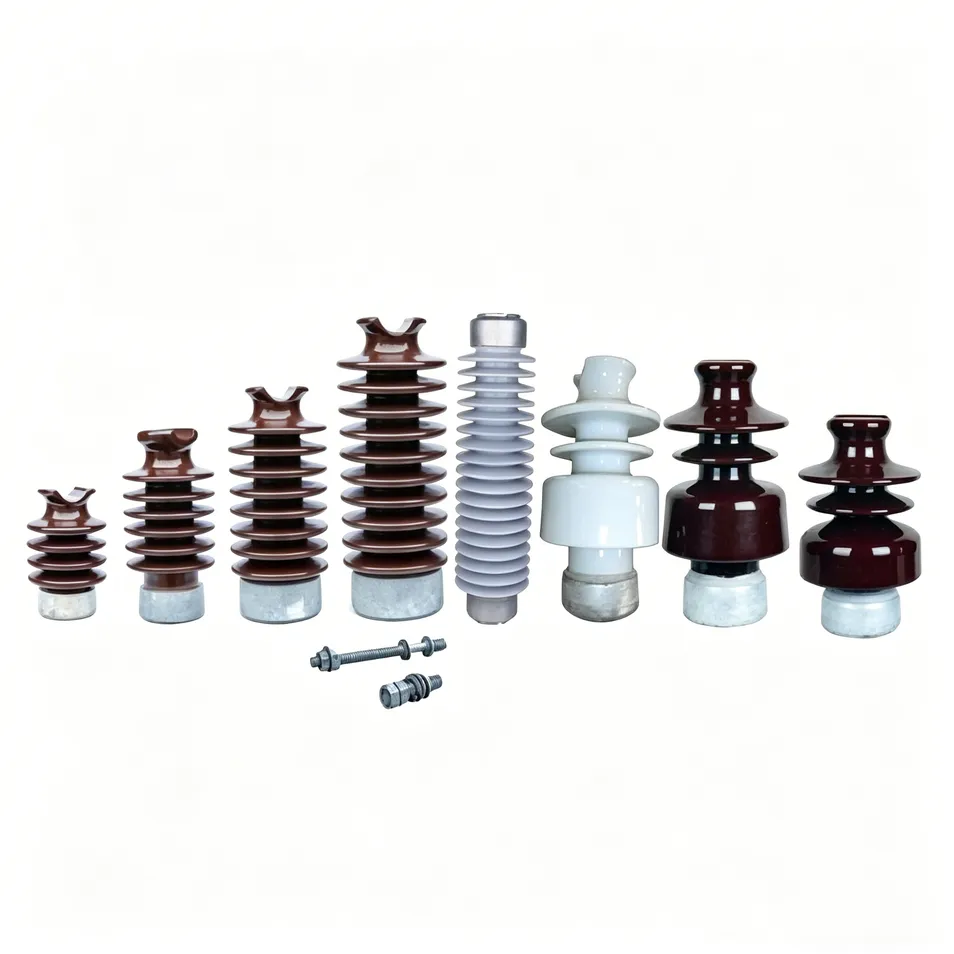

Después de la línea de aislante de porcelana
ANSI Tipo clase.
52-1
52-2
52-3
52-3
52-4
52-4
Diámetro de disco de porcelana, D.mm
152
190
254
254
254
254
El espaciado de la unidad, H.mm
140
146
146
146
146
146
Distancia de recorrido, mm
178
210
292
292
292
292
La fuerza combinada de M&E, kN
44
67
67
89
67
89
La resistencia al impacto, N-m
5
5.5
6
6
6
6
Prueba de rutina de carga de prueba, kN
22
33.5
33.5
44.5
33.5
44.5
Prueba de carga de tiempo de valor, kN
27
44
44
53.4
44
53.4
Una baja frecuencia Descargas eléctricas Tensión
Secar, kV
60
65
80
80
80
80
Wet, kV
30
35
50
50
50
50
Impulso crítico Descargas eléctricas Tensión
KV, Pos.
100
115
125
125
125
125
KV, Neg.
100
115
130
130
130
130
Punción de baja frecuencia, kV de tensión
80
90
110
110
110
110
Influencia de la radio Los datos de voltaje
Comprobar la tensión a tierra, kV
7.5
7.5
10
10
10
10
Max. RIV a 1000 KHz, uV
50
50
50
50
50
50
Peso neto, cada uno, kg aprox.
2.5
3.5
4.6
5.2
4.6
5.2
Número en el paquete estándar
12
9
6
6
6
6

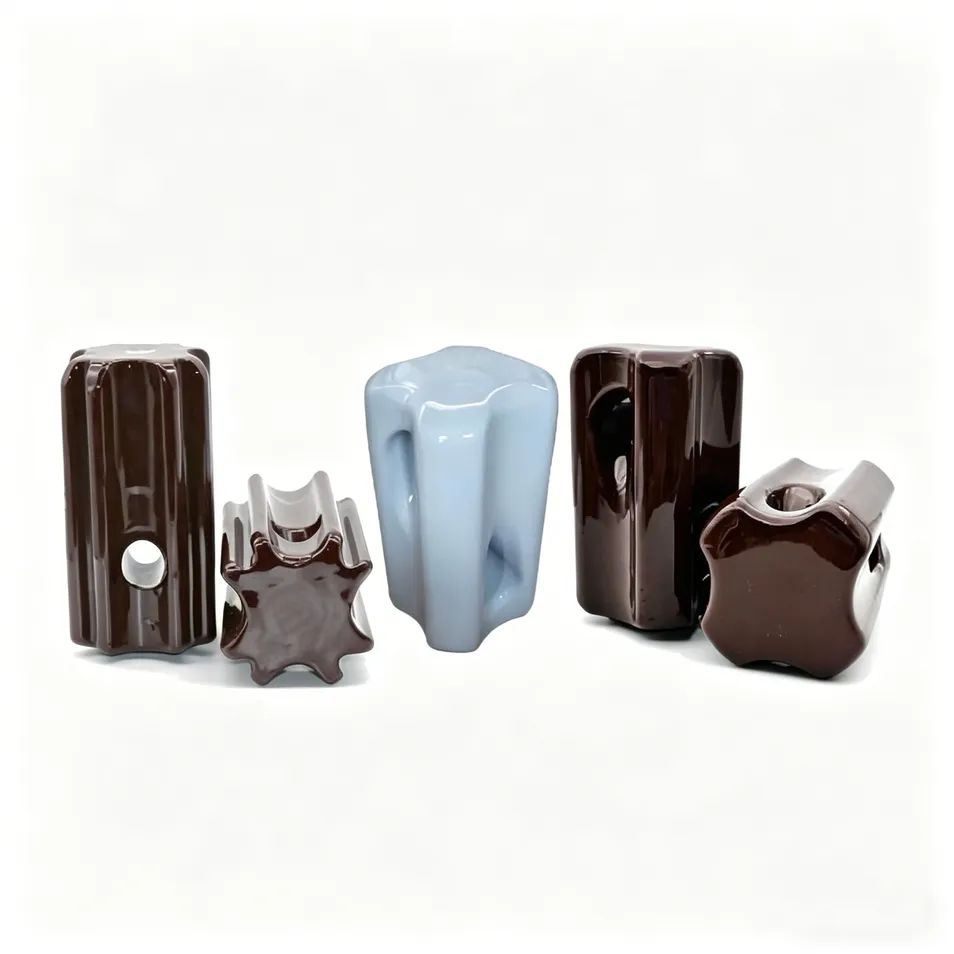

Aislante de porcelana de cepa
ANSI Tipo clase.
54-1
54-2
54-3
54-4
Distancia de recorrido, mm
41
48
57
76
La dimensión, mm
H
89
108
140
171
h
44
57
79
67
H1
64
76
103
114
D
64
73
86
89
d
44
54
60
60
D1
16
22
25
25
Falla mecánica de carga, kN
44
53
89
89
Una baja frecuencia Descargas eléctricas Tensión
Secar, kV
25
30
35
40
Wet, kV
12
15
18
23
Peso neto, cada uno, kg aprox.
0.5
0.65
1.2
2.2
Número en el paquete estándar
60
60
48
30

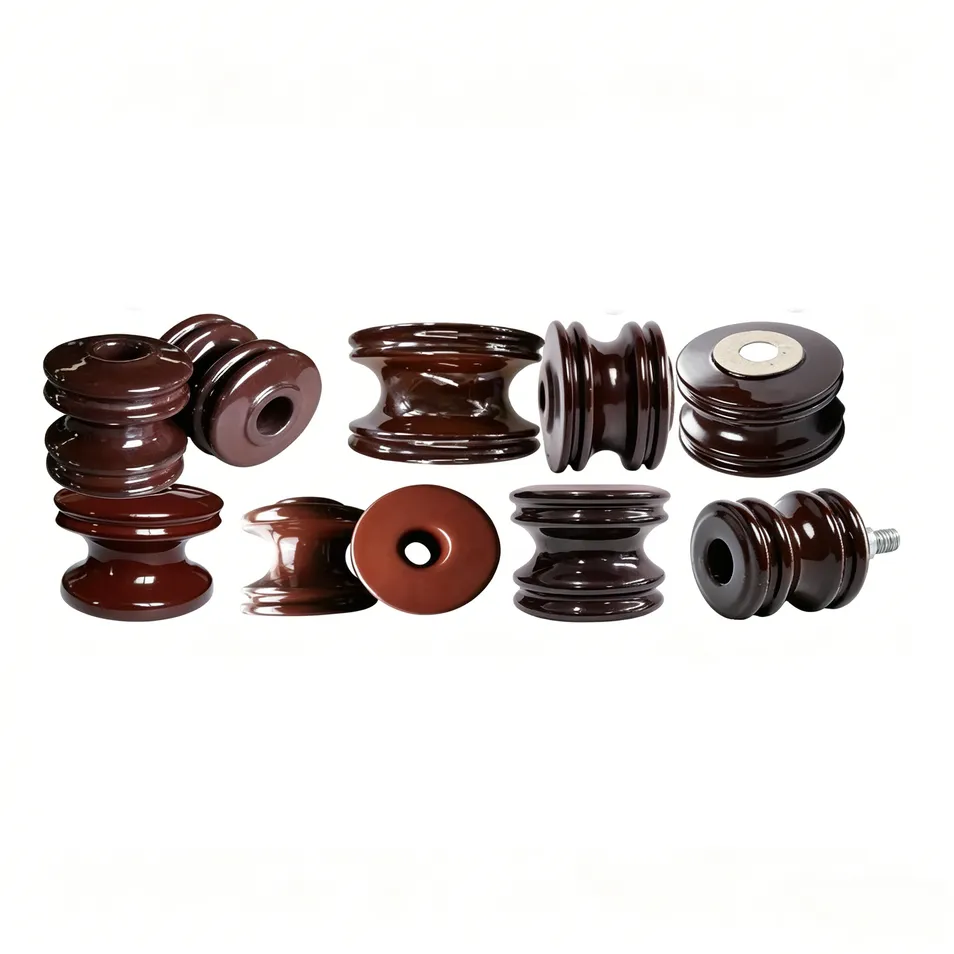

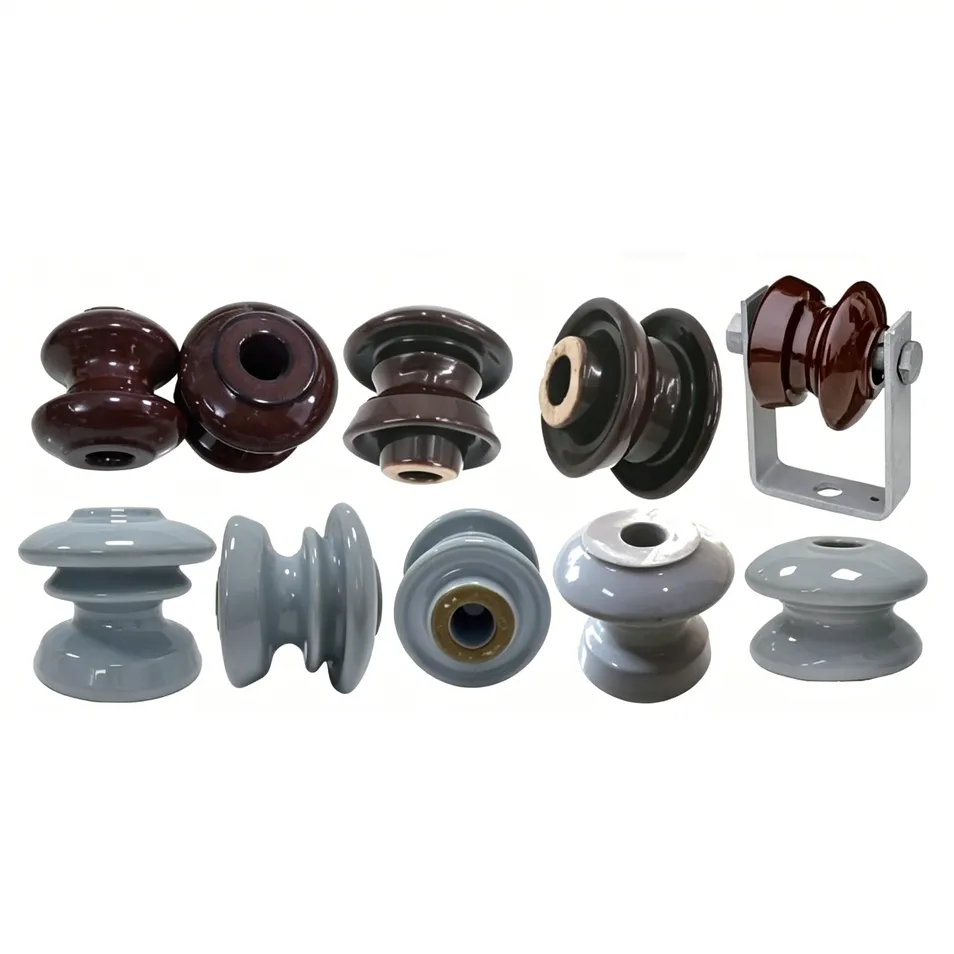

Carrete de porcelana aislante
Como tipo clase.
53-1
53-2
53-3
53-4
53-5
1617
La fuerza transversal, kN
9
13
18
20
27
9.2
Seco de baja frecuencia arqueos, kV de tensión
20
25
25
25
35
20
Húmeda de baja frecuencia Descargas eléctricas Tensión
, Vertical kV
8
12
12
12
18
9
La horizontal, kV
10
15
15
15
25
9
Las dimensiones, mm
H
54
76
81
76
105
65
D
57
79
76
105
102
76
D1
44
44
44
73
73
46
D2
17.5
17.5
17.5
17.5
17.5
17.5
R
11
17.5
11
16
11
9
Peso neto, cada uno, kg aprox.
0.2
0.5
0.6
1.05
1.2
0.40
Número en el paquete estándar
144
60
60
48
48
75
Preguntas Frecuentes (FAQ)
¿Qué es un aislador de porcelana de suspensión?
Es un dispositivo utilizado en líneas de transmisión de energía eléctrica de alta tensión. Su función principal es soportar mecánicamente los conductores eléctricos y aislarlos eléctricamente de las torres de soporte, previniendo fugas de corriente.
¿Por qué se prefiere la porcelana frente a otros materiales aislantes?
La porcelana de alta pureza ofrece una excelente resistencia dieléctrica y mecánica, soporta condiciones ambientales extremas (altas temperaturas, humedad, radiación UV) y cuenta con una superficie acristalada que facilita la autolimpieza con el agua de lluvia.
¿Qué normas internacionales cumplen estos aisladores?
Nuestros aisladores de porcelana están diseñados y probados de conformidad con los estándares internacionales más reconocidos de la industria, incluyendo las normas ANSI e IEC, asegurando su compatibilidad y rendimiento global.
¿Qué importancia tiene la distancia de recorrido o de fuga?
La distancia de recorrido es la trayectoria más corta a lo largo de la superficie del aislador entre las partes metálicas. Una mayor distancia de fuga disminuye la posibilidad de descargas o arcos eléctricos superficiales en entornos con alta contaminación o humedad.
¿Se pueden personalizar las dimensiones y capacidades mecánicas?
Sí. Aunque los parámetros mostrados corresponden a especificaciones estándar ANSI (como la serie 52, 53, 54, etc.), es posible adaptar los diseños a requisitos de proyectos particulares bajo pedido.
