Aislante de poste de línea de alta tensión aislante de polo de caucho de silicona / Aislante de poste de polímero

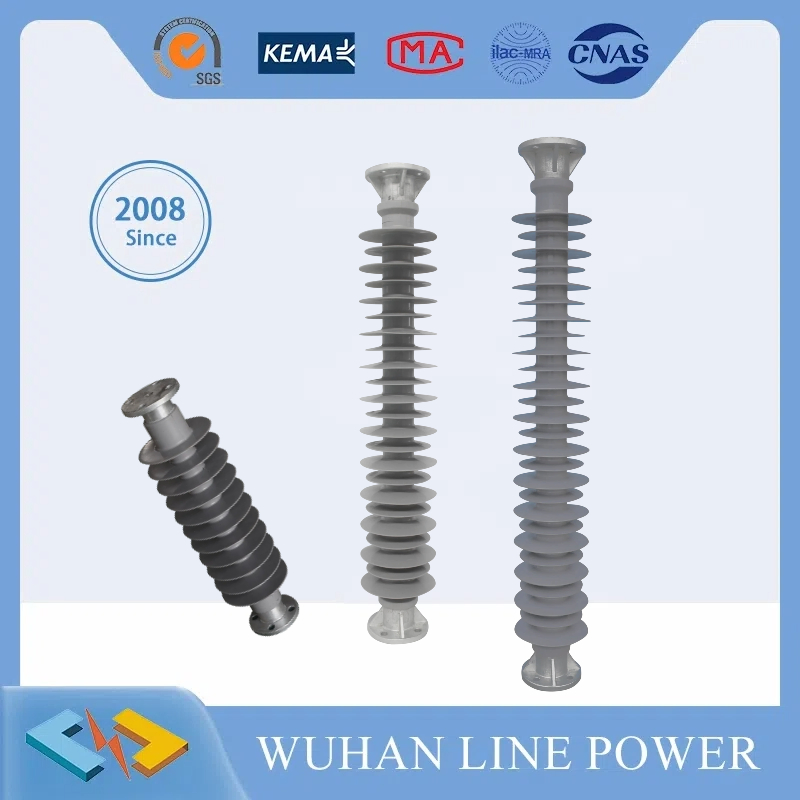

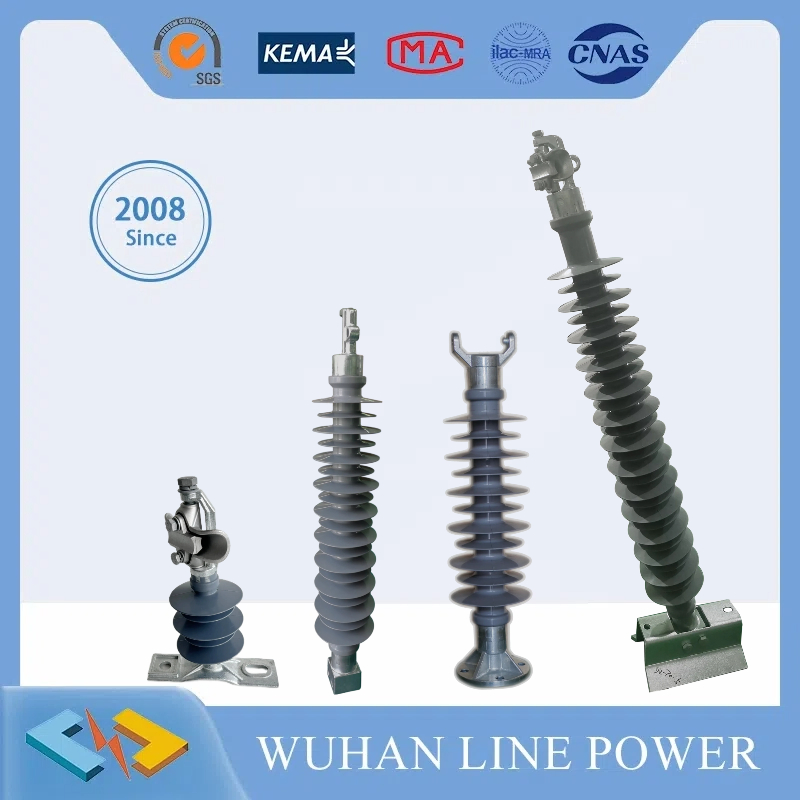

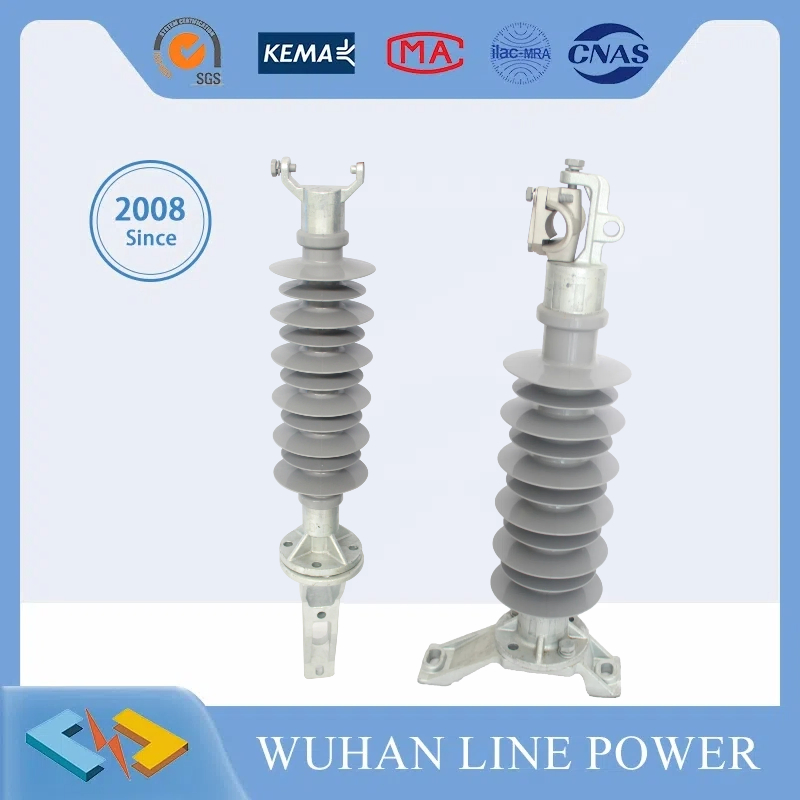

Se ofrece aislante de poste de línea compuesto para aplicaciones de línea de transmisión de varias clases de tensión hasta e incluyendo 330kV. Todos nuestros aislantes de alta tensión equipan una inyección completa de una sola pieza. Esta carcasa se forma en el núcleo mediante un proceso de moldeo por compresión. Nuestro diseño, fabricación, pruebas y control de calidad proporcionan productos únicos que no tienen parangón. Se han exportado miles de aisladores de postes de línea vertical compuesta por todo el mundo, al igual que Nueva Zelanda, Australia, República Dominicana, República Checa, etc. A continuación se muestran las configuraciones principales: el primero es el muñón vertical con base, el segundo es el muñón vertical con perno largo, el tercero no tiene base.
1. Todas las longitudes de sección se basan en conexiones verticales y de base o de extremo de perno.
2. Debajo de 220kV datos eléctricos mostrados para aisladores de postes de línea compuestos sin anillos corona y montados verticalmente. Se recomienda instalar anillos de corona en 220kV y superiores.
3. Longitudes de sección adicionales y distancias de filtración están disponibles. Póngase en contacto con la agencia de ventas para obtener más información.
4. Todas las dimensiones, tolerancias y pruebas están dentro de los estándares IEC o ANSI permitidos.
5. Todas las dimensiones están en milímetros (mm). Si en pulgadas y libras, por favor especifique.
6. Podemos diseñar de acuerdo a los requisitos del usuario final.
Especializados en la producción de aislante compuesto para líneas de transmisión. La estructura principal está compuesta de caucho, núcleo de fibra de vidrio epoxi y accesorios de metal. En comparación con aislantes de cerámica y vidrio similares, los aislantes de caucho de silicona tienen las siguientes ventajas:
| Elemento | Requisito | Valor medido |
|---|---|---|
| Examen visual | Fucsine, gris o blanco, no hay una mezcla mecánica obvia. Caucho de silicona vulcanizado con superficie de corte densa y lisa. | Está bien |
| Dureza (Shore A) | ≮50 | 65~70 |
| Resistencia a la tracción (MPa) | ≮4 | 4~6 |
| Elongación de fallo (%) | ≮150 | ≮180 |
| Resistencia a desgarro (kN/m) | ≮10 (muestra en ángulo recto) | 12~15 |
| Resistividad del volumen (Ω.m) | 1X10¹² | 3~8X10¹² |
| Fuerza de punción (kV/mm) | Corriente alterna ≮22 | ≮30 |
| Seguimiento y erosión | TMA4,5, profundidad de erosión ≯2,5mm | TMA4,5, profundidad de erosión <0,8mm |
| Inflamabilidad (grado) | FV-0 | FV-0 |
Equipo de prueba avanzado: Equipamiento completo con transformador de pruebas de frecuencia de potencia de 1800kV, Grupo Electrógeno de tensión de impulso de 2000kN y máquina de pruebas de tensión automática de 1000kV, así como un laboratorio físico y laboratorio eléctrico completamente preparados para pruebas de calidad exhaustivas.
Equipos de fabricación de última generación: Máquinas automáticas de moldeo por inyección de silicona de alta tecnología y máquinas de crimpado por desplazamiento operadas por voz, que representan los estándares tecnológicos más avanzados en la industria.
Participación constante en diversas exposiciones tanto a nivel nacional como internacional. En estos eventos, los profesionales del sector han podido interactuar directamente con la gama de productos de alta tensión expuestos.
Implementación de un sistema de gestión de calidad estricto de acuerdo con las normativas internacionales. Todos los productos cumplen con los requisitos de las normas de calidad IEC61109, IEC61952, IEC62231, G3/T19519-2004, GE/T 22079-200s, DU/T 1048-2007, DL/T810-2002 y te/T3199,2-200g, entre otras.
1. Todos los aislantes compuestos se embalan en contenedores resistentes a la intemperie para proteger los productos durante el transporte terrestre, aéreo y marítimo. Opciones disponibles: Embalaje prefabricado de calidad estándar, cartón de calidad económica y cajas de madera cerradas de primera calidad según los requerimientos del cliente.
2. Cada contenedor está marcado detalladamente con el número de aislantes que contiene, el número de catálogo y las especificaciones técnicas pertinentes.
3. Cada embalaje incluye la documentación técnica y la certificación de calidad correspondiente de los productos.
